【机械行业标准(JB)】 料斗式塑料干燥机

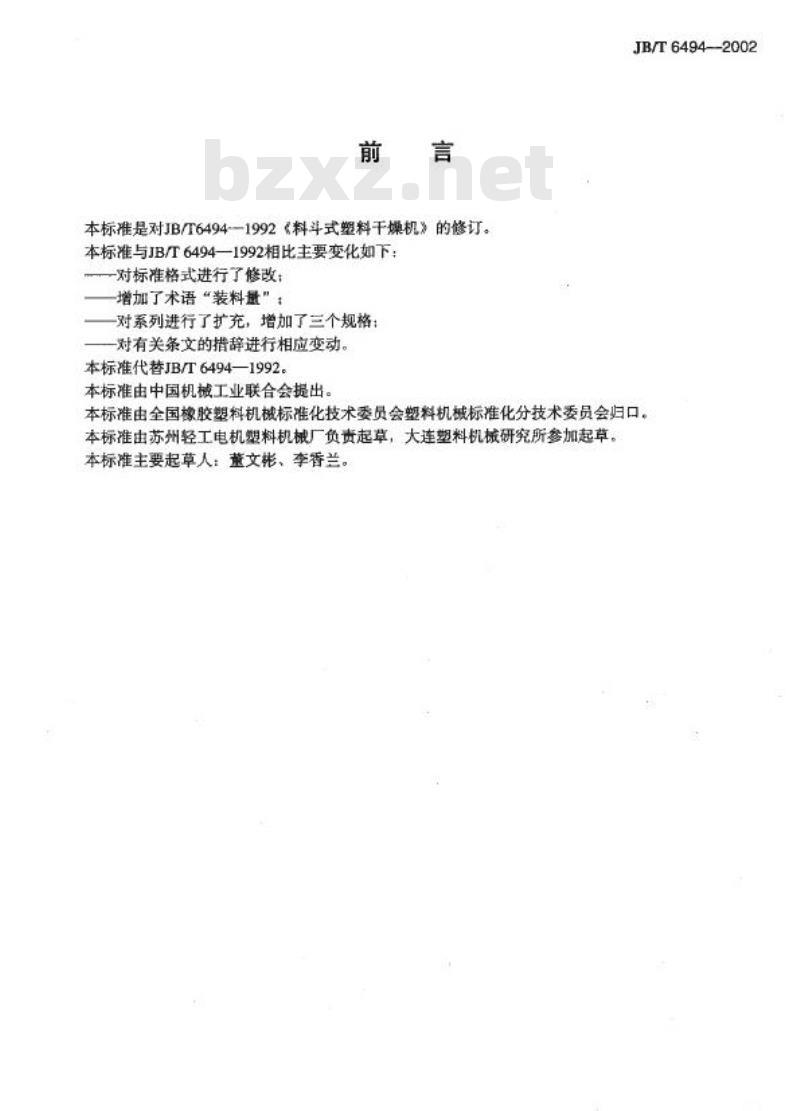

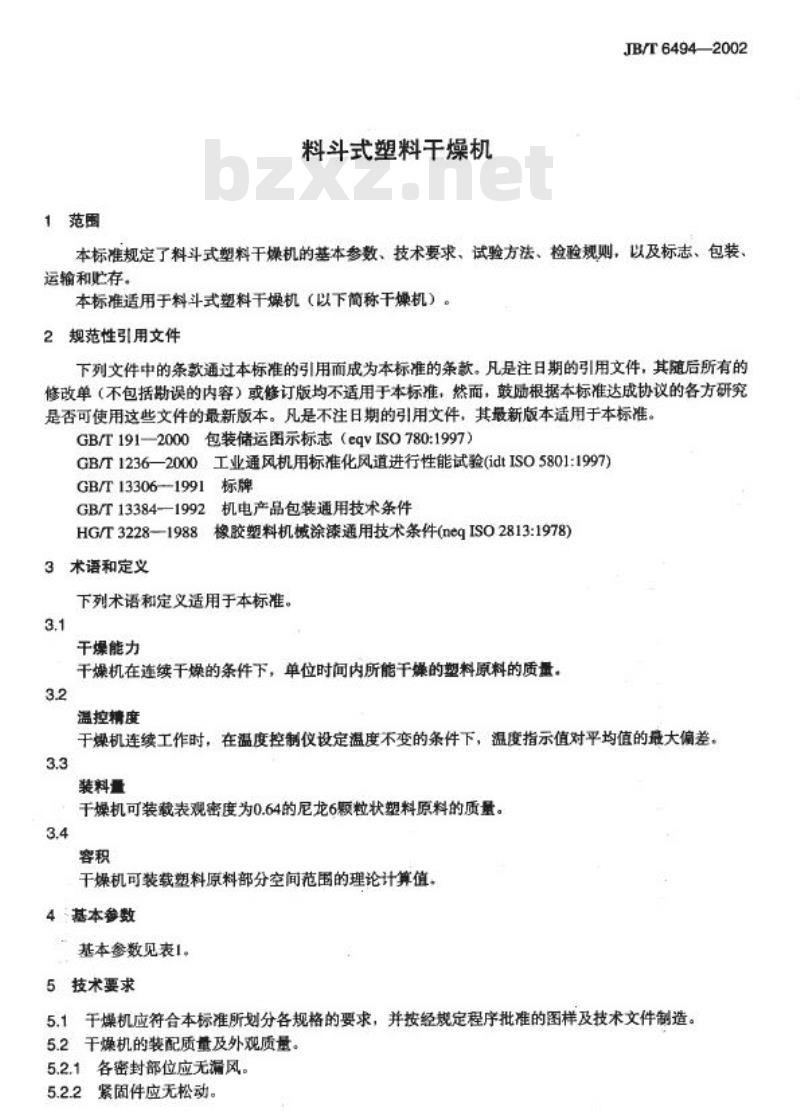

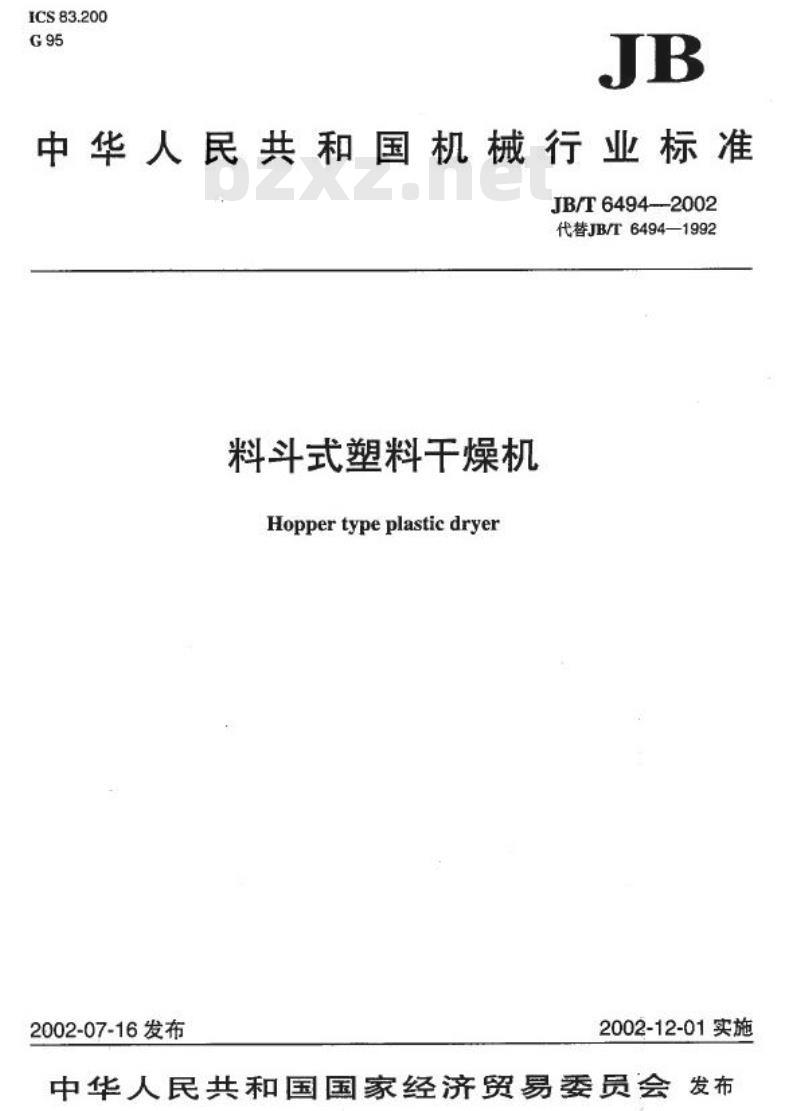

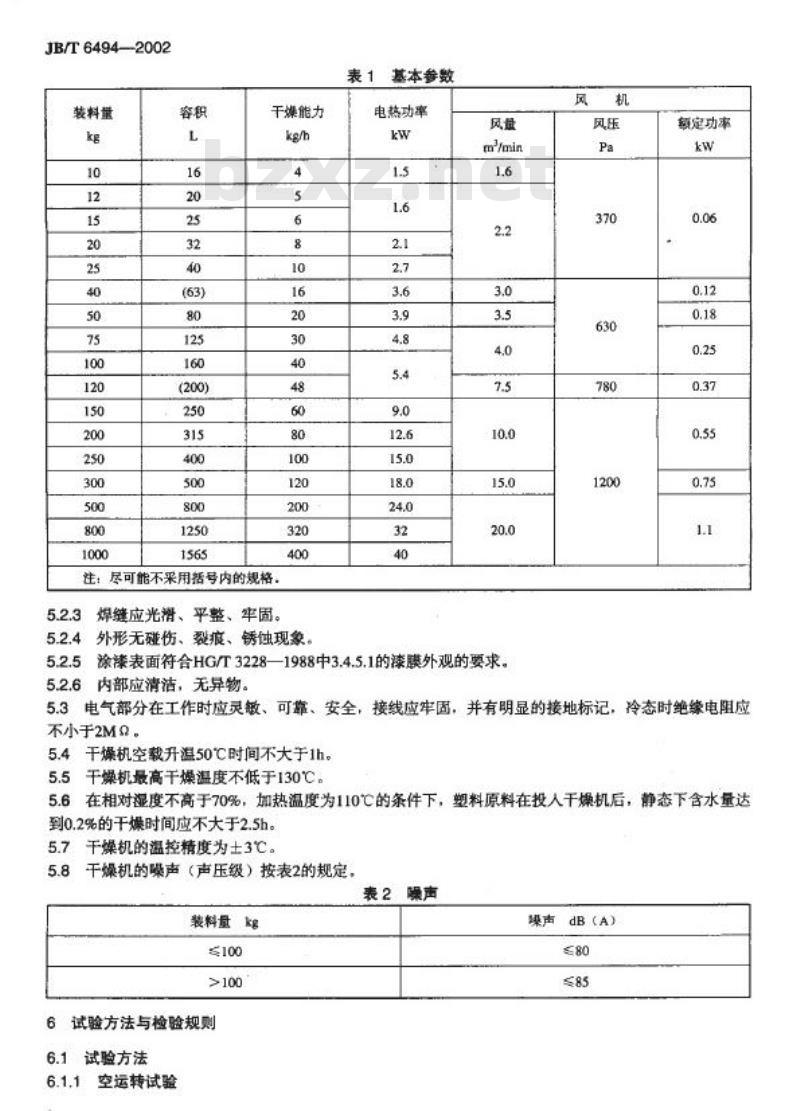

中华人民共和国机械行业标准 JB/T6494--2002 代替 JB/T6494—1992 料斗式塑料干燥机 发布日期：2002-07-16 实施日期：2002-12-01 前言 本标准是对 JB/T6494-—1992《料斗式塑料干燥机》的修订。本标准与 JB/T6494—1992相比，主要变化如下：对标准格式进行了修改，增加了术语“装料量”，对系列进行了扩充，增加了三个规格，对有关条文的措辞进行了相应变动。本标准代替 JB/T6494—1992。 本标准由中国机械工业联合会提出，由全国橡胶塑料机械标准化技术委员会塑料机械标准化分技术委员会归口，苏州轻工电机塑料机械厂负责起草，大连塑料机械研究所参与起草。 1 范围 本标准规定了料斗式塑料干燥机的基本参数、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存等要求。适用于料斗式塑料干燥机（以下简称干燥机）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T191—2000 包装储运图示标志（eqVISO780:1997） GB/T1236—2000 GB/T13306—1991 标牌 GB/T13384—1992 机电产品包装通用技术条件 HG/T3228—1988 橡胶塑料机械涂漆通用技术条件 3 术语和定义 下列术语和定义适用于本标准。 3.1 干燥能力：干燥机在连续干燥的条件下，单位时间内所能干燥的塑料原料的质量。 3.2 温控精度：干燥机连续工作时，在温度控制仪设定温度不变的条件下，温度指示值对平均值的最大偏差。 3.3 装料量：干燥机可装载表观密度为0.64的尼龙6颗粒状塑料原料的质量。 3.4 容积：干燥机可装载塑料原料部分空间范围的理论计算值。 4 基本参数 基本参数见表1。 5 技术要求 5.1 干燥机应符合本标准所划分各规格的要求，并按经规定程序批准的图样及技术文件制造。 5.2 干燥机的装配质量及外观质量要求： 5.2.1 各密封部位应无漏风。 5.2.2 紧固件应无松动。 5.2.3 焊缝应光滑、平整、牢固。 5.2.4 外形无碰伤、裂痕、锈蚀现象。 5.3 电气部分在工作时应灵敏、可靠、安全，接线应牢固，并有明显的接地标记，冷态时绝缘电阻应不小于2MΩ。 5.4 干燥机空载升温性能符合要求。 表1 基本参数： | 装料量 (kg) | 容积 (L) | 干燥能力 (kg/h) | 电热功率 (kw) | 风量 (ml/min) | 风压 (Pa) | 额定功率 (kw) | |-------------|----------|-----------------|----------------|----------------|------------|----------------| | 10 | 16 | 4 | 1.5 | 1.6 | 370 | 0.06 | | 12 | 20 | 5 | 1.6 | 2.2 | 630 | 0.12 | | 15 | 25 | 6 | 2.1 | 3.0 | 780 | 0.18 | | 20 | 32 | 8 | 2.7 | 3.5 | 1200 | 0.25 | | 25 | 40 | 10 | 3.6 | 4.0 | 1600 | 0.37 | | ...
