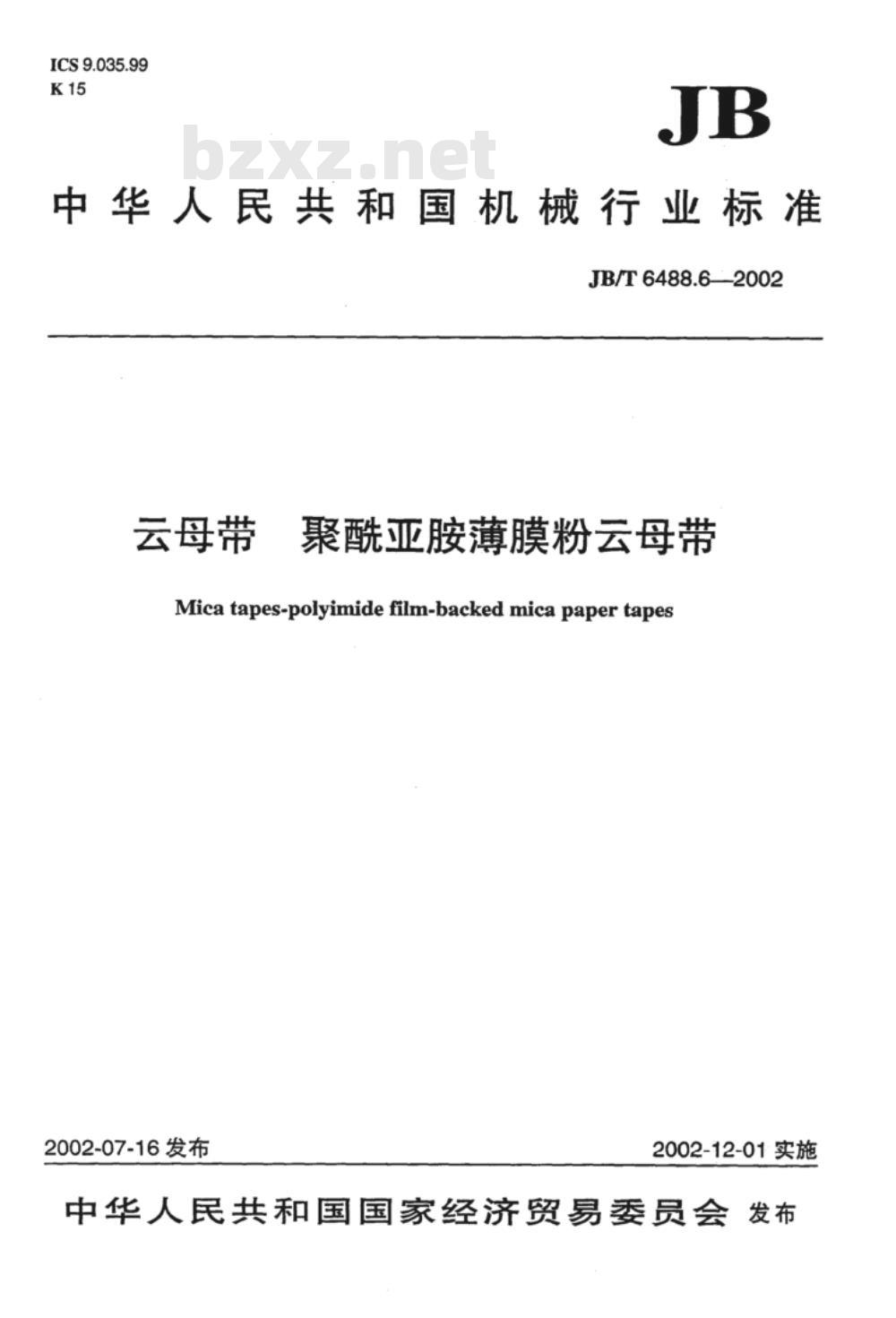

【机械行业标准(JB)】 云母带 聚酰亚胺薄膜粉云母带

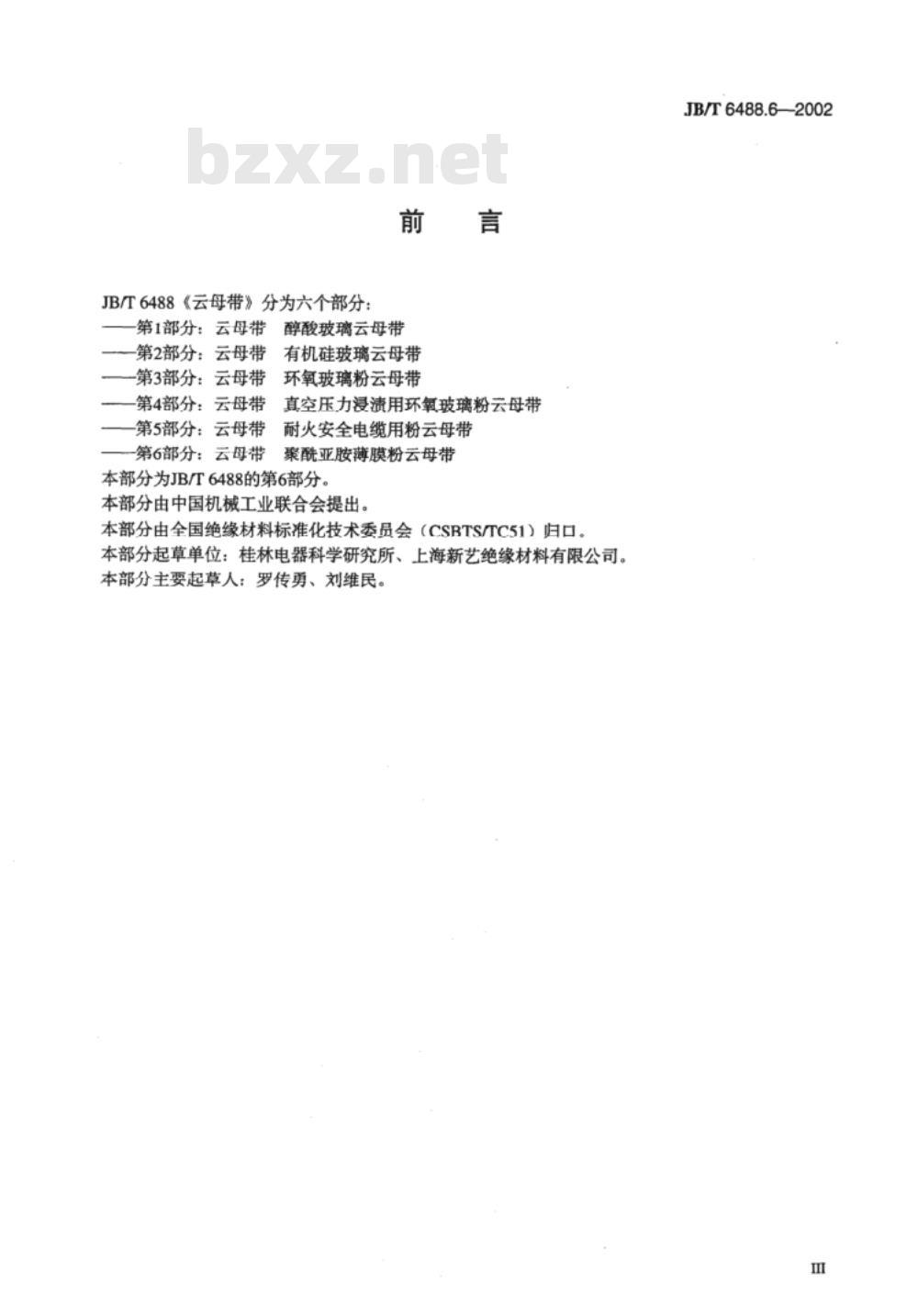

JB/T6488.6-2002 前言 本标准是根据国内产品实际情况制定的，规范了聚酰亚胺薄膜粉云母带（以下简称粉云母带）的分类、命名、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以云母纸为基材，单面以聚酰亚胺薄膜或双面分别以聚酰亚胺薄膜和无碱玻璃布为补强材料，以温度指数为155、180或200的胶粘剂粘合而成的粉云母带。 1 范围 本部分规定了聚酰亚胺薄膜粉云母带的产品分类和命名、要求、试验方法、检验、包装、标志、贮存和运输。本标准适用于云母纸为基材，单面以聚酰亚胺薄膜或双面以聚酰亚胺薄膜和无碱玻璃布为补强材料的粉云母带。 2 规范性引用文件 下列文件中的条款通过JB/T6488的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T5019—2002 以云母为基的绝缘材料 第2部分：试验方法（EC60371-2:1987，MOD） GB/T5020—2002 以云母为基的绝缘材料 第1部分：定义和一般要求（IEC60371-1:1980，IDT） JB/T2197—1996 电气绝缘材料产品分类、命名及型号编制方法 3 分类与命名 根据JB/T2197—1996的规定，聚酰亚胺薄膜粉云母带的分类见表1。 表1 云母带分类 型号 成组 5446-1S 以云母纸为基材、玻璃布和聚酰亚胺薄膜双面补强的多胶粉云母带 5447-1D 以云母纸为基材、聚亚胺薄膜单面补强的少胶粉云母带 5451-1S 以云母纸为基材、玻璃布和聚酰亚胺薄膜双面补强的少胶粉云母带 5452-1S 以云母纸为基材、玻璃布和聚酰亚胺薄膜双面补强的多胶粉云母带 5453-1D 以云母纸为基材、聚酰亚胺薄膜单面补强的少胶粉云母带 5461-1D 以云母纸为基材、耐电晕聚酰亚胺薄膜单面补强的少胶粉云母带 5462-1S 以云母纸为基材、耐电晕聚酰亚胺薄膜和无碱玻璃布双面补强的少胶粉云母带 5463-1S 以云母纸为基材、耐电晕聚酰亚胺薄膜和无碱玻璃布双面补强的多胶粉云母带 5464-1D 以云母纸为基材、聚酰亚胺薄膜单面补强的少胶粉云母带 5465-1D 以温度指数为200的耐高温纤维增强云母纸为基材、聚酰亚胺薄膜单面补强的少胶粉云母带 注：表中D表示单面补强，S表示双面补强。 4 要求 4.1 外观 云母带不允许有针孔和外来杂质。云母带胶粘剂应分布均匀，云母带不允许有气泡、粘连、分层、云母纸断裂和带盘松动的现象。 4.2 尺寸 4.2.1 厚度 云母带标称厚度及允许偏差见表2。 表2 标称厚度及允许偏差 型号 标称厚度 允差 5446-1S 0.08 ±0.02 5447-1D 0.11 ±0.02 5451-1S 0.14 ±0.03 5452-1S 0.18 ±0.03 5453-1D 0.14 ±0.02 5461-1D 0.11 ±0.02 5462-1S 0.11 ±0.02 5463-1S 0.14 ±0.03 5464-1D 0.14 ±0.03 5465-1D 0.08 ±0.02 4.2.2 长度 云母带标称长度及偏差通过卷盘直径来表示。每卷的直径应符合标准规定，并且接头数应符合相关要求。
