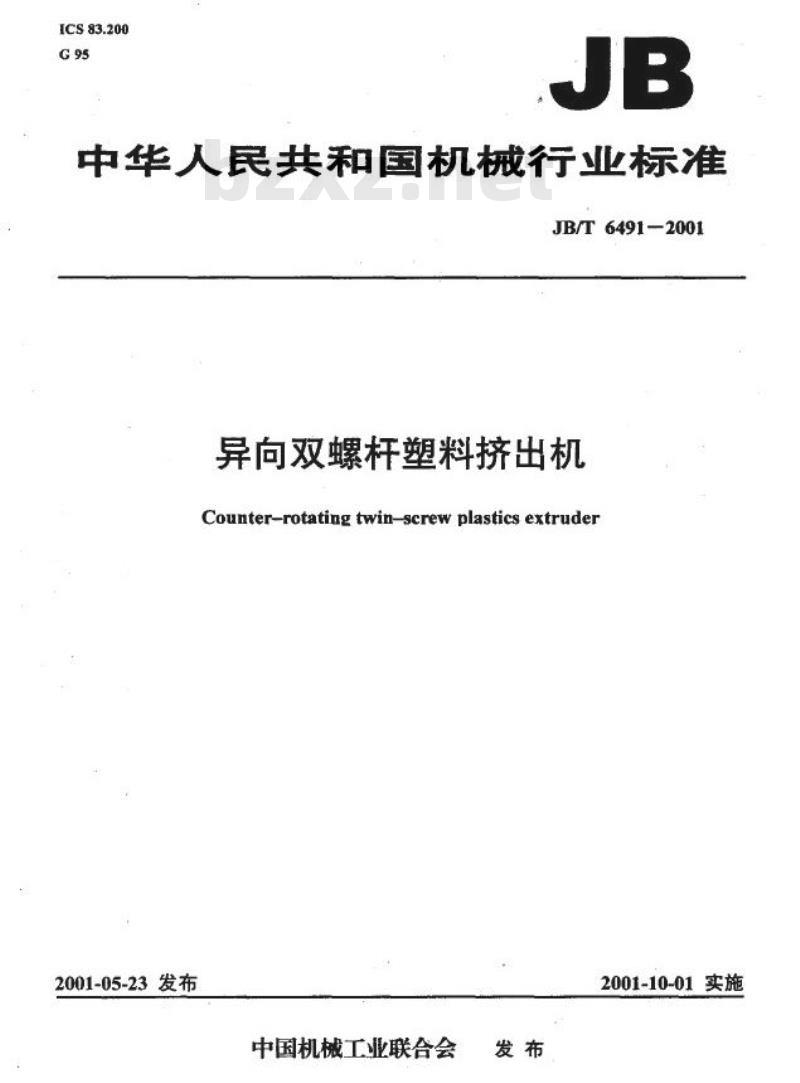

【机械行业标准(JB)】 异向双螺杆塑料挤出机

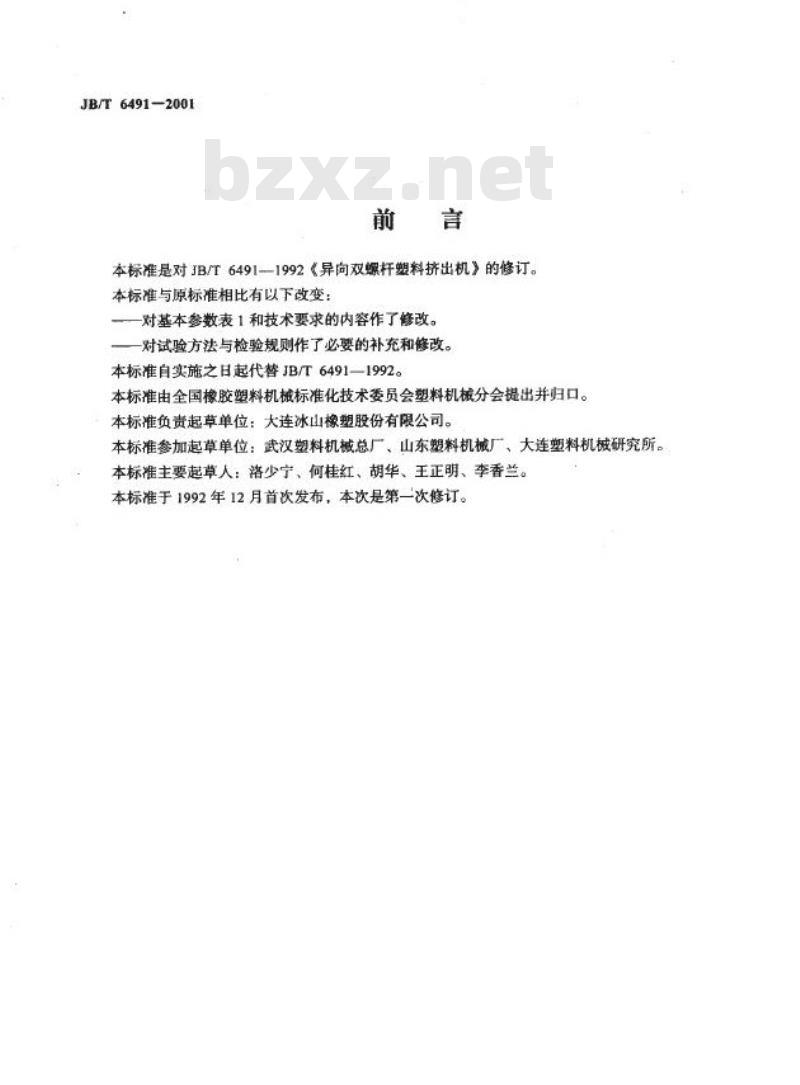

JB/T6491-2001 前言 本标准是对JB/T6491-1992《异向双螺杆塑料挤出机》的修订。与原标准相比，本标准在以下方面做了改变：对基本参数表1和技术要求的内容进行了修改，并对试验方法与检验规则进行了补充和修改。本标准自实施之日起代替JB/T6491-1992。本标准由全国橡胶塑料机械标准化技术委员会塑料机械分会提出并归口，由大连冰山橡塑股份有限公司起草，并由武汉塑料机械总厂、山东塑料机械厂、大连塑料机械研究所参与起草。本标准首次发布。 1 范围 本标准规定了异向双螺杆塑料挤出机的基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于加工PVC塑料制品为主的异向双螺杆塑料挤出机（以下简称挤出机）。 2 规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励各方根据本部分达成协议研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB191—1990 包装储运图示标志 GB/T 6388-1986 运输包装收发货标志 GB/T 13306-1991 标牌 GB/T 13384—1992 机电产品包装通用技术条件 HG/T 3228—1988 橡胶塑料机械涂漆通用技术条件 3 基本参数 挤出机的基本参数应符合表1的规定。 表1 挤出机基本参数 螺杆直径（mm） >35~45 >55~65 螺杆长径比 16~30 产量（kg/h） ≥30 ≥40 比流量（kg/h)/(r/min) ≥0.50 ≥0.75 实际比功率（kw/(kg/h) ≤0.16 中心高（mm） 1000 1150 4 技术要求 挤出机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 试制鉴定时，产量应不低于表1所列值；挤出机批量生产时，按最高转速的70%对产量进行考核。 5 机头压力 挤出制品的机头压力应符合表2规定。 表2 机头压力 挤出制品 机头压力（MPa） 异型材 20 管材 15 板材 >20 硬粒 8
