【机械行业标准(JB)】 云母带 醇酸玻璃云母带

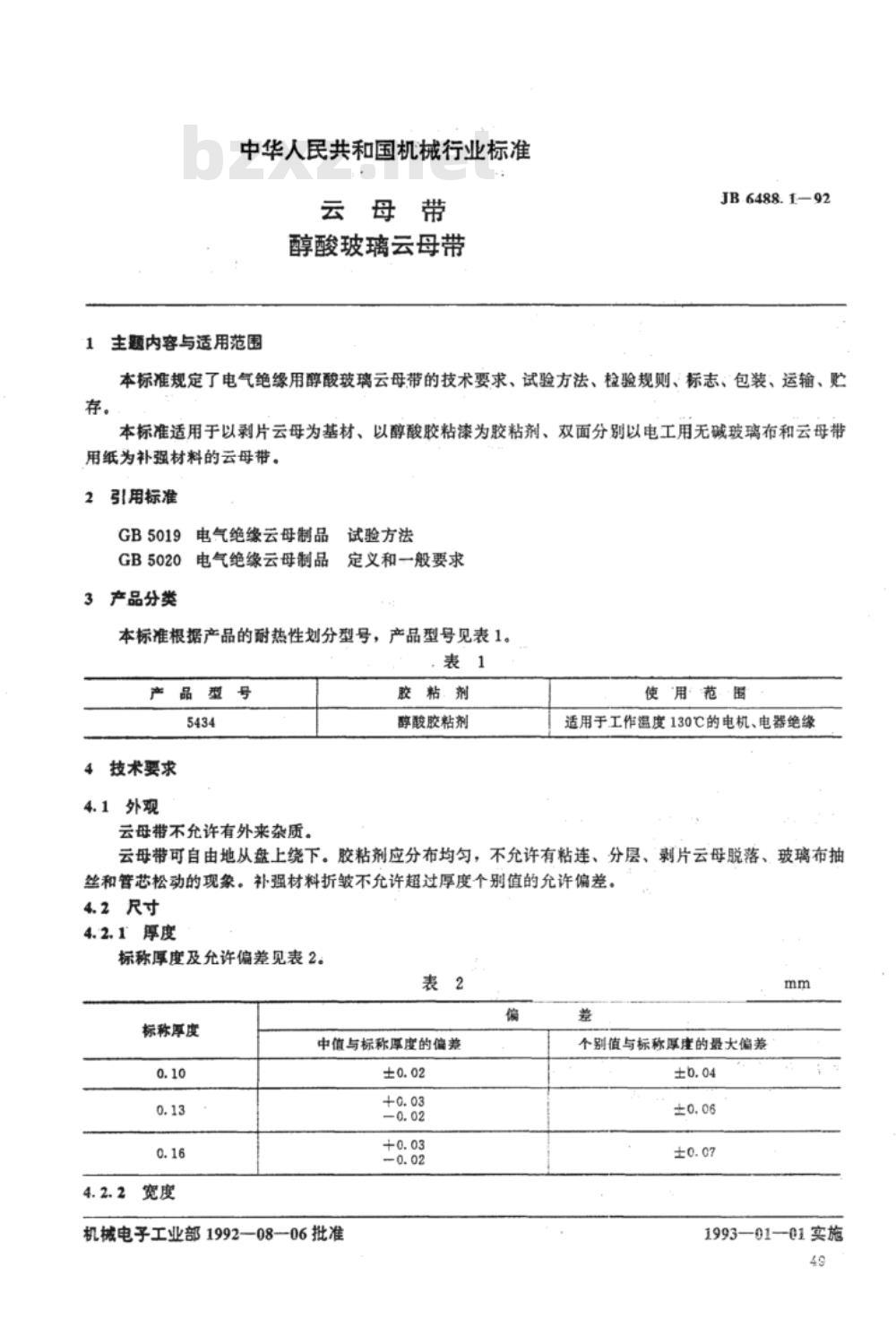

中华人民共和国机械行业标准
云母带
醇酸玻璃云母带
主题内容与适用范围
JB 6488.192
本标准规定了电气绝缘用醇酸玻璃云母带的技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本标准适用于以剥片云母为基材、以醇酸胶粘漆为胶粘剂、双面分别以电工用无碱玻璃布和云母带用纸为补强材料的云母带。
引用标准
GB5019电气绝缘云母制品
GB5020电气绝缘云母制品
产品分类
试验方法
定义和一般要求
本标准根据产品的耐热性划分型号，产品型号见表1。表1
产品型号
技术要求
4.1外观
云母带不允许有外来杂质。
胶粘剂
醇酸胶黏剂
使用范围
适用于工作温度130℃的电机、电器绝缘云母带可自由地从盘上绕下。胶粘剂应分布均匀，不允许有粘连、分层、剥片云母脱落、玻璃布抽丝和管芯松动的现象。补强材料折皱不允许超过厚度个别值的允许偏差。4.2尺寸
4.2.1厚度
标称厚度及允许偏差见表2。
标称厚度
中值与标称厚度的偏兼
4.2.2宽度
机械电子工业部1992—08—06批准±0. 02
个别值与标称厚虚的最大偏差
1993—01-01实施
JB6488.1-92

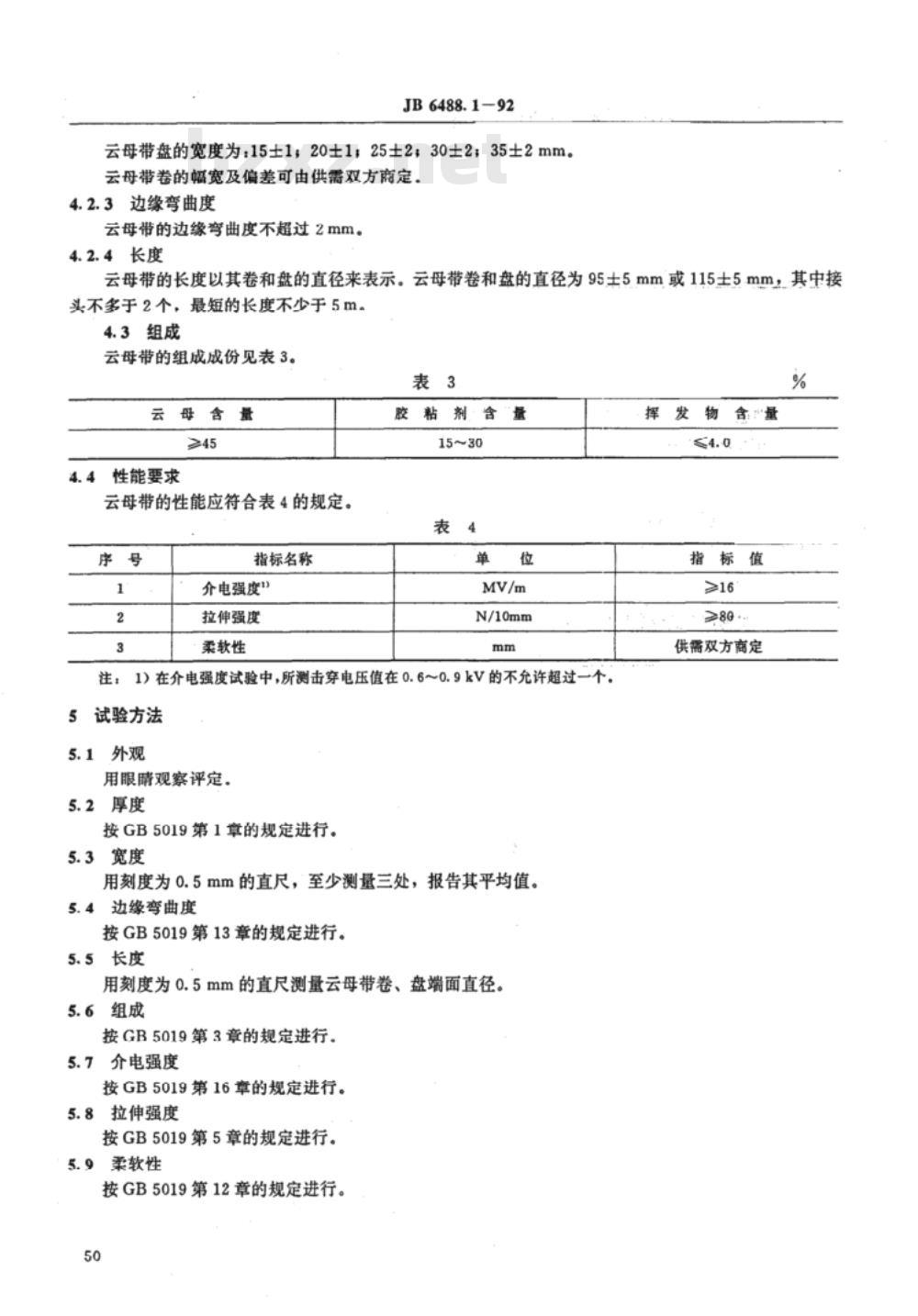

云母带盘的宽度为：15±1；20±1；25±2；30士2；35±2mm。云母带卷的幅宽及偏差可由供需双方商定。4.2.3边缘弯曲度
云母带的边缘弯曲度不超过2mm。4.2.4长度
云母带的长度以其卷和盘的直径来表示。云母带卷和盘的直径为95士5mm或115士5.mm，其中接头不多于2个，最短的长度不少于5m。4.3组成
云母带的组成成份见表3。
云母含量
性能要求
云母带的性能应符合表4的规定。序号
指标名称
介电强度\
拉伸强度
柔软性
胶粘剂含量
N/10mm
1）在介电强度试验中，所测击穿电压值在0.6～0.9kV的不允许超过一个。注：
试验方法
5.1外观
用眼晴观察评定。
5.2厚度
按GB5019第1章的规定进行。
5.3宽度
用刻度为0.5mm的直尺，至少测量三处，报告其平均值。5.4边缘弯曲度
按GB5019第13章的规定进行。
5.5长度
用刻度为0.5mm的直尺测量云母带卷、盘端面直径。5.6组成
按GB5019第3章的规定进行。
5.7介电强度
按GB5019第16章的规定进行。www.bzxz.net
5.8拉伸强度
按GB5019第5章的规定进行。
5.9柔软性
按GB5019第12章的规定进行。
挥发物含量
指标值
供需双方商定

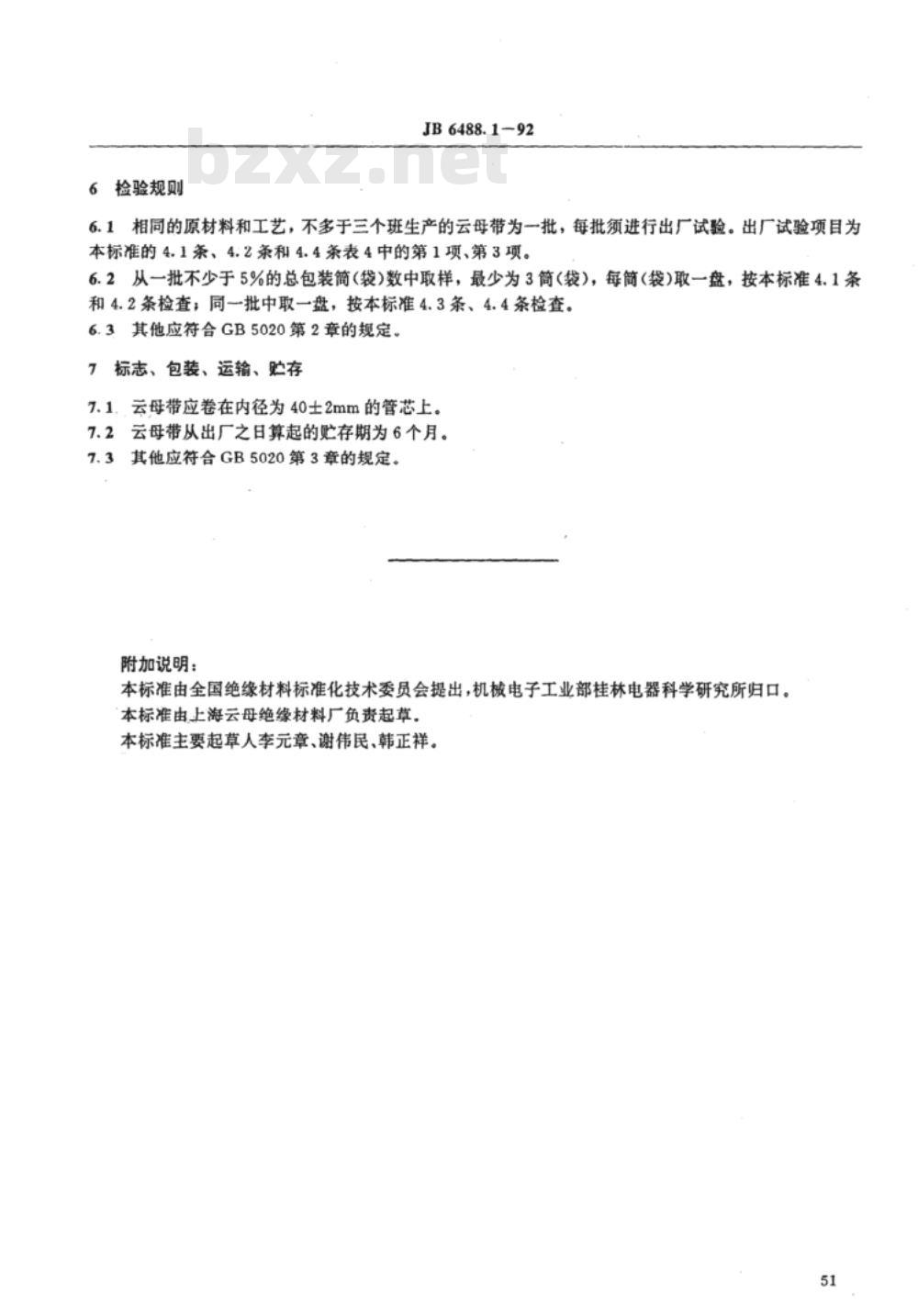

6检验规则
JB6488.1-92
6.1相同的原材料和工艺，不多于三个班生产的云母带为一批，每批须进行出厂试验。出厂试验项目为本标准的4.1条、4:2条和4.4条表4中的第1项、第3项。6.2从一批不少于5%的总包装简（袋)数中取样，最少为3筒（袋），每筒（袋)取一盘，按本标准4.1条和4.2条检查；同一批中取一盘，按本标准4.3条、4.4条检查。6.3其他应符合GB5020第2章的规定。7标志、包装、运输、贮存
7.1.，云母带应卷在内径为40士2mm的管芯上。7.2云母带从出厂之日算起的贮存期为6个月。7.3其他应符合GB5020第3章的规定。附加说明：
本标准由全国绝缘材料标准化技术委员会提出，机械电子工业部桂林电器科学研究所归口。本标准由上海云母绝缘材料厂负贵起草。本标准主要起草人李元章、谢伟民、韩正祥。51
