- JB/T6484-1992
- 已作废
标准号:
JB/T 6484-1992
标准名称:
变压器用储油柜
标准类别:
机械行业标准(JB)
英文名称:
Oil conservator for transformer标准状态:
已作废-
发布日期:
1992-06-26 -
实施日期:
1993-01-01 -
作废日期:
2005-11-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
1.27 MB
替代情况:
被JB/T 6484-2005代替

部分标准内容:

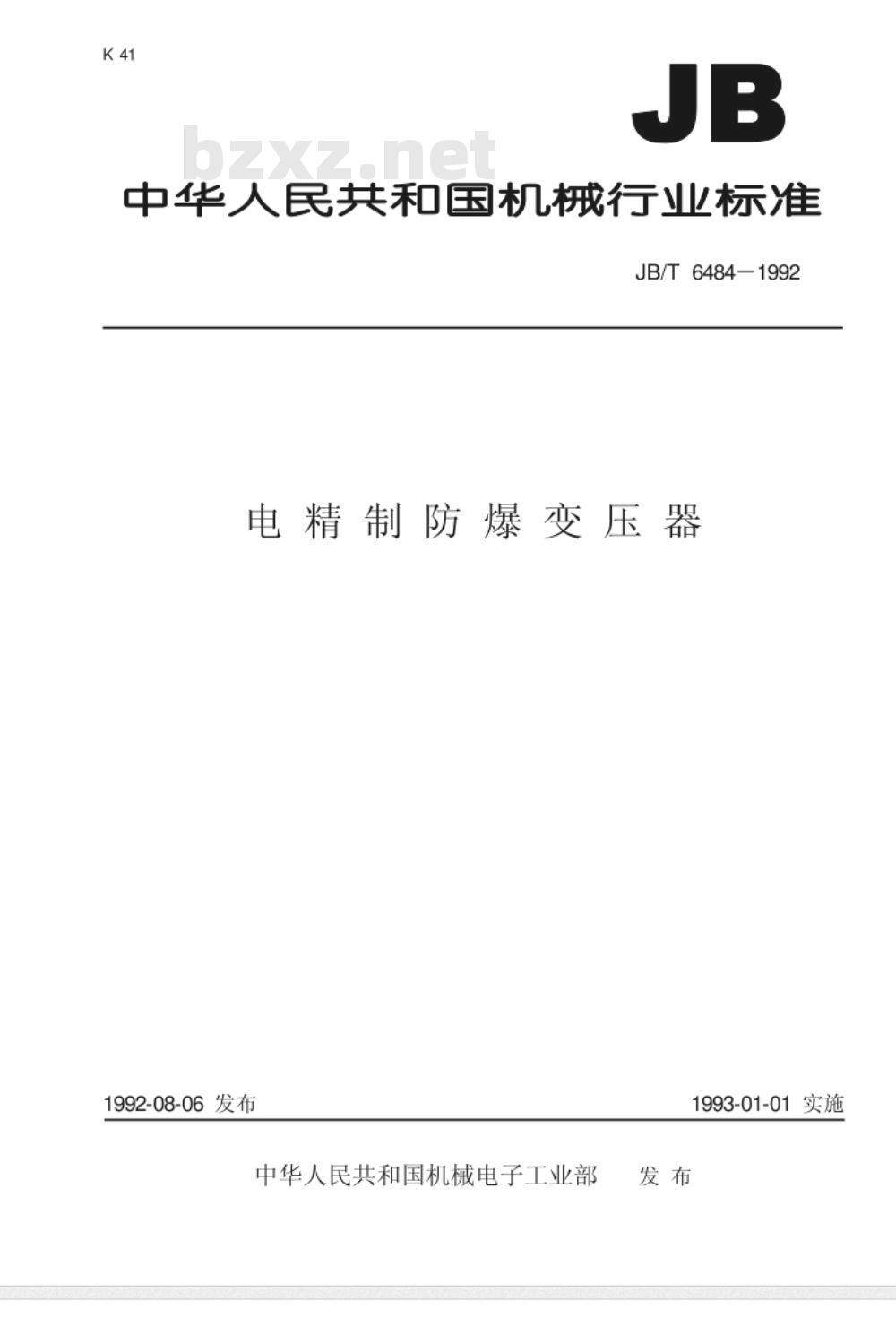

中华人民共和国机械行业标准
JB/T 6484-1992
电精制防爆变压器電
1992-08-06发布
中华人民共和国机械电子工业部1993-01-01实施

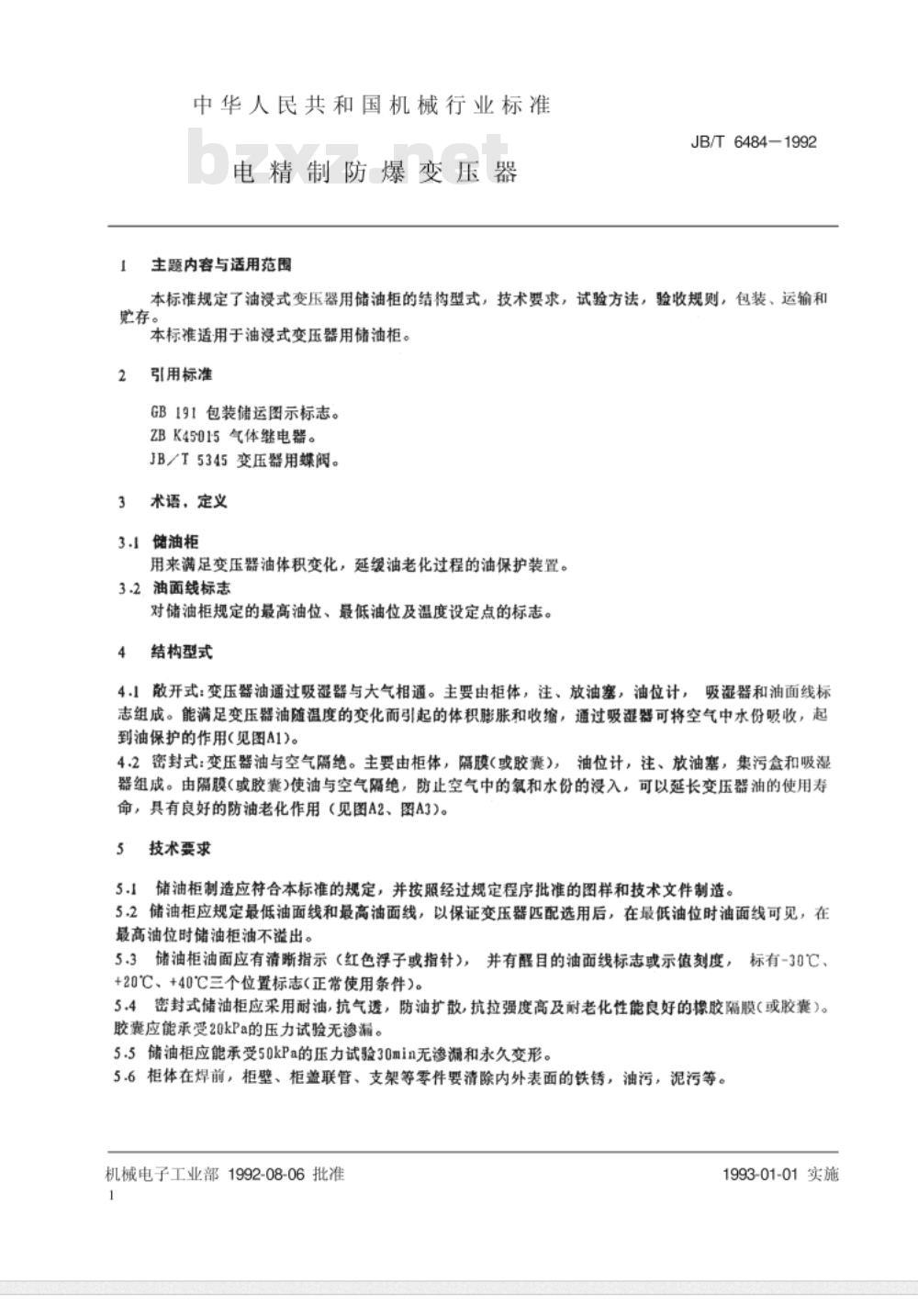

中华人民共和国机械行业标准
电精制防爆变压器
主题内容与适用范围
JB/T6484-1992
本标准规定了油浸式变压器用储油柜的结构型式,技术要求,试验方法,验收规则,包装、运输和览存。
本标推适用于油浸式变压器用储油柜。引用标准
GB191包装储运图示标志。
ZBK45015气体继电器。
JB/T5345变压器用蝶阀。
术语,定义
3.1储油柜
用来满足变压器油体积变化,延缓油老化过程的油保护装置。3.2.油面线标志
对储油柜规定的最高油位、最低油位及温度设定点的标志。4
结构型式
4.1散开式:变压器油通过吸器与大气相通。主要由柜体,注、放油塞,油位计,吸湿器和油面线标志组成。能满足变压器油随温度的交化而引起的体积膨胀和收缩,通过吸湿器可将空气中水份吸收,起到油保护的作用(见图A1)。
4.2密封式:变压器油与空气隔绝。主要由柜体,隔膜(或胶囊),油位计,注、放油塞,集污盒和吸湿器组成。由隔膜(或胶囊)使油与空气隔绝,防止空气中的氧和水份的浸入,可以延长变压器油的使用寿命,具有良好的防油老化作用(见图A2、图A3)。5
技术要求
5.1储油柜制造应符合本标准的规定,并按照经过规定程序批准的图样和技术文件制造。5.2储油柜应规定最低油面线和最高油面线,以保证变压器匹配选用后,在最低油位时油面线可见,在最高油位时储油柜油不溢出。
5.3储油柜油面应有清晰指示(红色浮子或指针),并有醒目的油面线标志或示值刻度,标有-30、+20℃、+40℃三个位置标志(正常使用条件)。5.4密封式储油柜应采用耐油,抗气透,防油扩散,抗拉强度高及耐老化性能良好的橡胶隔膜(或胶囊)。胶囊应能承受20kPa的压力试验无渗漏。5.5储油柜应能承受50kPa的压力试验30min无渗漏和永久变形。5.6柜体在焊前,柜壁、柜盖联管、支架等零件要清除内外表面的铁锈,油污,泥污等。机械电子工业部1992-08-06批准1993-01-01实施
JB/T 6484—1992

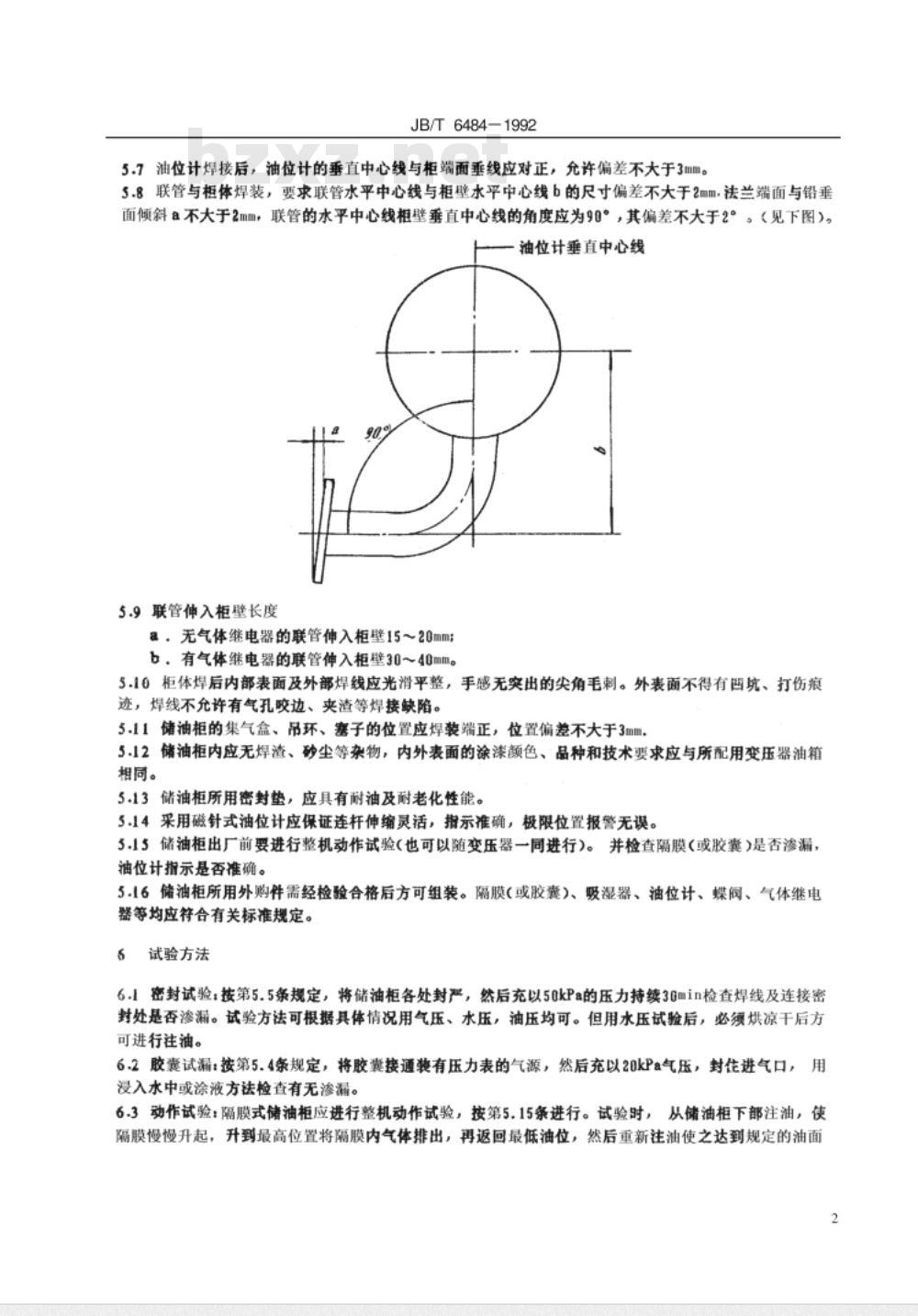

5.7油位计焊接后,油位计的垂直中心线与柜端面垂线应对正,允许偏差不大于3mm。5.8联管与柜体焊装,要求联管水平中心线与柜壁水平中心线b的尺寸偏差不大于2mm,法兰端面与铅垂面倾斜a不大于2mm,联管的水平中心线壁垂直中心线的角度应为90°,其偏差不大于2°。(见下图)。一油位计垂直中心线
5.9联管伸入柜壁长度
a:无气体继电器的联管伸入柜壁15~20mm;b。有气体继电器的联管伸入柜壁30~40mm。5.10柜体焊后内部表面及外部焊线应光滑平整,手感无突出的尖角毛刺。外表面不得有画坑、打伤痕迹,焊线不允许有气孔咬边、夹渣等焊接缺陷。5.11储油柜的集气盒、吊环、塞子的位置应焊装端正,位置偏差不大于3mm5.12储油柜内应无焊渣、砂尘等杂物,内外表面的涂漆颜色、品种和技术要求应与所配用变压器油箱相同。
5.13储油柜所用密封垫,应具有耐油及耐老化性能。5.14采用磁针式油位计应保证连杆伸缩灵活,指示准确,极限位置报警无误。5.15储油柜出厂前要进行整机动作试验(也可以随变压器一同进行)。并检查隔膜(或胶囊)是否渗漏,油位计指示是否准确。
5.16储油柜所用外购件需经检验合格后方可组装。隔膜(或胶囊)、吸湿器、油位计、蝶阅、气体继电罄等均应符合有关标准规定。
试验方法
6.1密封试验:按第5.5条规定,将储油柜各处封严,然后充以50kPa的压力持续3Gmin检查焊线及连接密封处是否渗漏。试验方法可根据具体情况用气压、水压,油压均可。但用水压试验后,必须烘凉干后方可进行注油。
6.2胶囊试漏:按第5.4条规定,将胶囊接通装有压力表的气源,然后充以20kPa气压,封进气口,用浸入水中或涂液方法检查有无渗漏。6.3动作试验:隔膜式储油柜应进行整机动作试验,按第5.15条进行。试验时,从储油柜下部注油,使隔膜慢慢升起,升到最高位置将隔膜内气体排出,再返回最低油位,然后重新注油使之达到规定的油面2
JB/T6484-1992

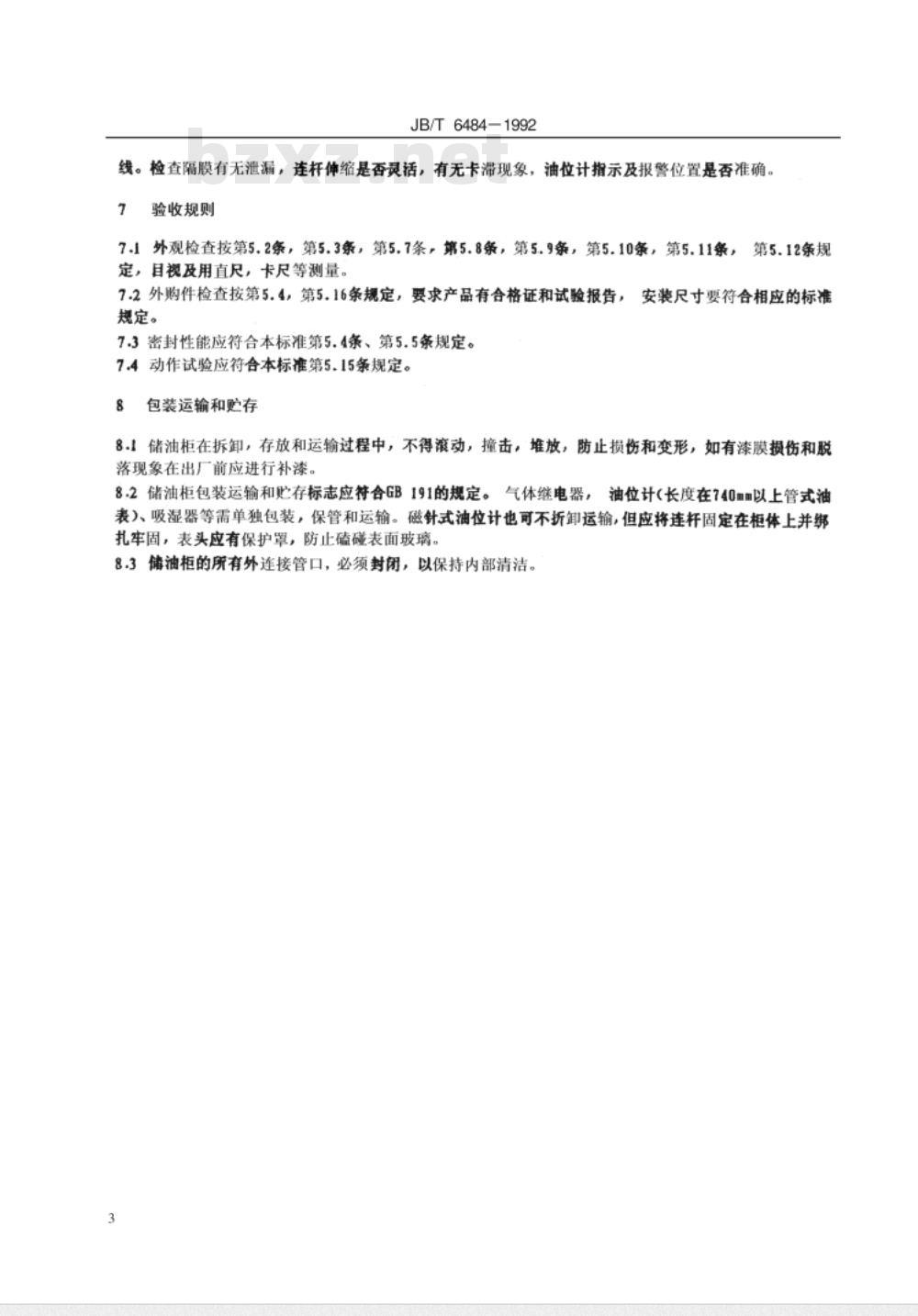

线。检查隔膜有无泄漏,连杆伸缩是否灵活,有无卡滞现象,油位计指示及报警位置是否准确。1免费标准下载网bzxz
验收规则
7.1外观检查按第5.2条,第5.3条,第5.7条,第5.8条,第5.9条,第5.10条,第5.11条,第5.12条规
定,目视及用直尺,卡尺等测量。7.2外购件检查按第5.4,第5.16条规定,要求产品有合格证和试验报告,安装尺寸要符合相应的标准规定。
7.3密封性能应符合本标准第5.4条、第5.5条规定。7.4动作试验应符合本标准第5.15条规定。8
包装运输和存
8.1储油柜在拆卸,存放和运输过程中,不得滚动,撞击,堆放,防止损伤和变形,如有漆膜损伤和脱落现象在出厂前应进行补漆。
8.2储油柜包装运输和贮存标志应符合GB191的规定。气体继电器,油位计(长度在740mm以上管式油表)、吸湿器等需单独包装,保管和运输。磁针式油位计也可不折卸运输,但应将连杆固定在柜体上并绑扎牢固,表头应有保护罩,防止磕碰表面玻璃,8.3储油柜的所有外连接管口,必须封闭,以保持内部清洁。JB/T6484-1992

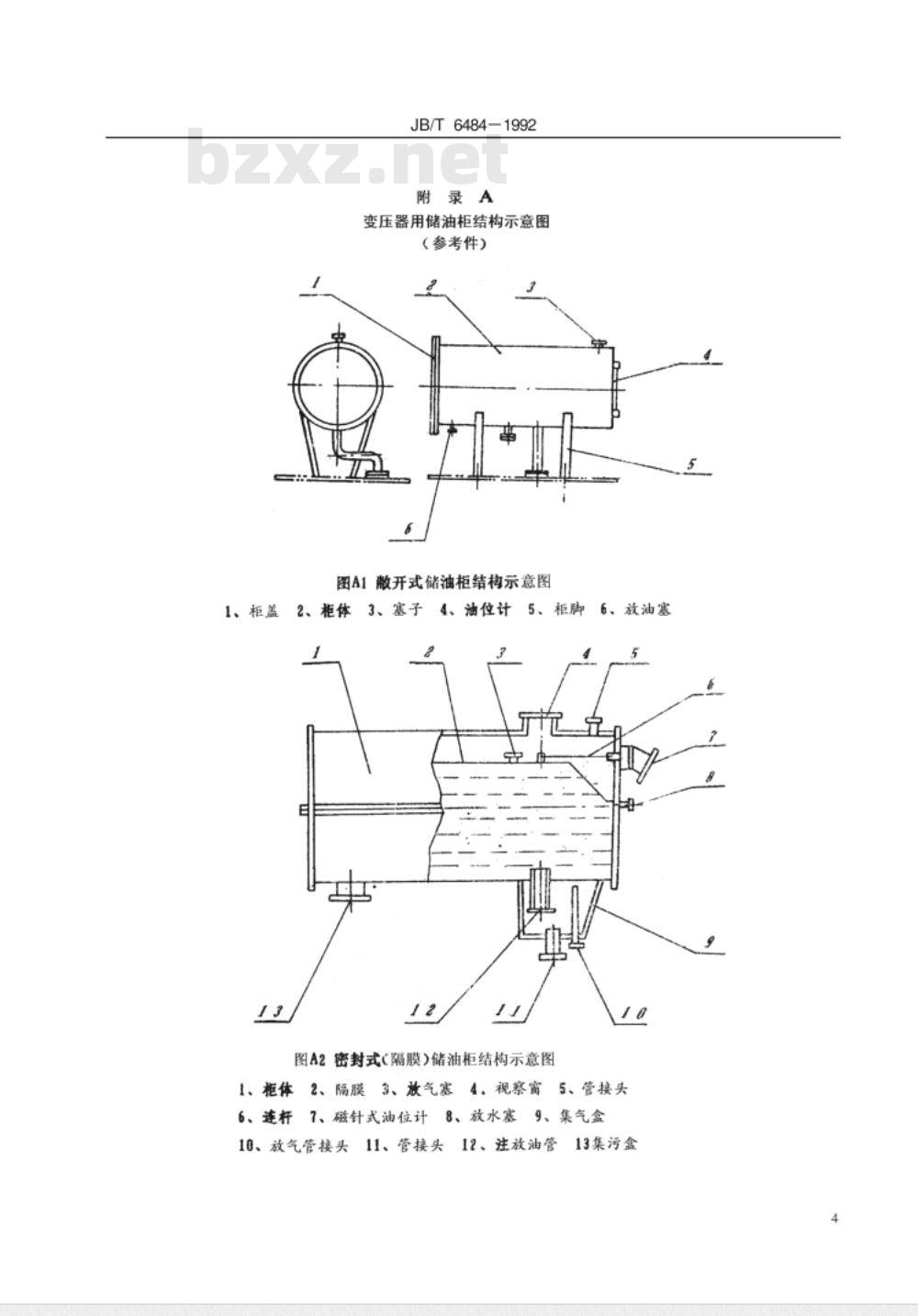

变压器用储油柜结构示意图
(参考件)
图A1散开式储油柜结构示意图
1、柜盖
2、柜体
3、塞子
滤位计
5、柜脚
6、放油塞
图A2密封式(隔膜)储油柜结构示意图1、柜体2、隔膜3、放气塞4.视察寅5、管接头6、连杆7、磁针式油位计
8、放水塞
9、集气盒
10、放气管接头11、管接头12、注放油管13集污金附加说明:
JB/T6484—1992
图A3密封式(胶囊)储油柜结构示意图1、胶囊2、放气塞3、油位计4、注放油管5、管接头6、集污盒
7、吸湿器
本标准由机械电子工业部沈阳变压器研究所提出并归口。本标准由沈阳变压器研究所负责起草。本标准主要起草人姜斌、终庆。中华人民共和
机械行业标准
电精制防爆变压器
JB/T 64841992
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号
邮编100044)
1/16印张1/2
:字数10.000
开本880×1230
2001年4月第2次印剧
定价10.00元
机械工业标准服务网:http://www.JB.ac.cn668
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
