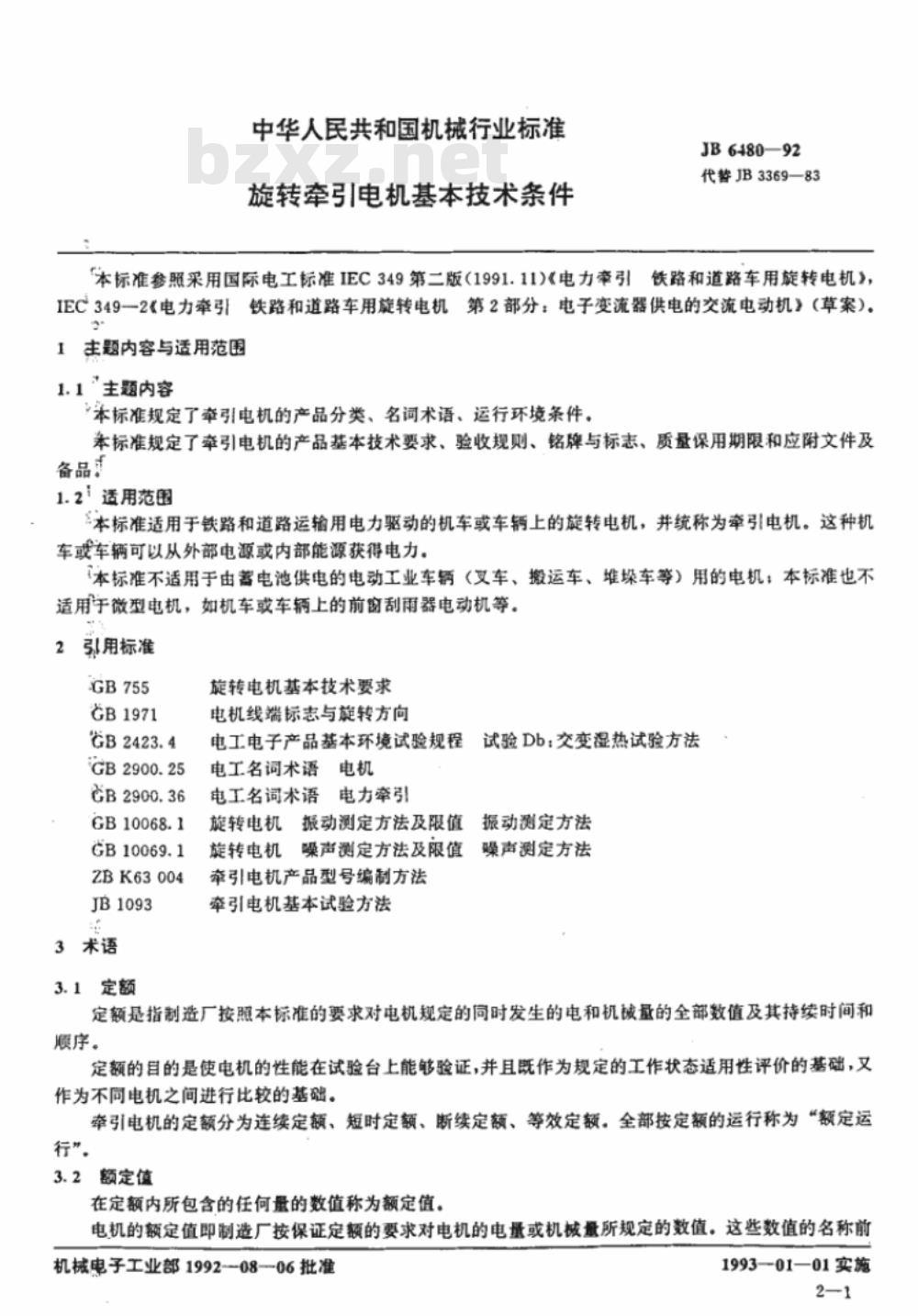

中华人民共和国机械行业标准 旋转牵引电机基本技术条件 1 主题内容与适用范围 1.1 主题内容 本标准规定了牵引电机的产品分类、名词术语、运行环境条件。还规定了牵引电机的基本技术要求、验收规则、铭牌与标志、质量保用期限和应附文件及备品。 1.2 适用范围 本标准适用于铁路和道路运输用电力驱动的机车或车辆上的旋转电机，并统称为牵引电机。这些机车或车辆可从外部电源或内部能源获得电力。本标准不适用于由蓄电池供电的电动工业车辆（叉车、搬运车、堆垛车等）用的电机；本标准也不适用于微型电机，如机车或车辆上的前窗刮雨器电动机等。 2 引用标准 GB755 GB1971 GB2423.4 GB2900.25 GB2900.36 GB10068.1 GB10069.1 ZBK63004 JB1093 3 术语 3.1 定额 定额是指制造厂按照本标准的要求对电机规定的同时发生的电和机械量的全部数值及其持续时间和顺序。定额的目的是使电机的性能在试验台上能够验证，并且既作为规定的工作状态适用性评价的基础，又作为不同电机之间进行比较的基础。牵引电机的定额分为连续定额、短时定额、断续定额、等效定额。全部按定额的运行称为“额定运行”。 3.2 额定值 在定额内所包含的任何量的数值称为额定值。电机的额定值即制造厂按保证定额的要求对电机的电量或机械量所规定的数值。这些数值的名称前冠以“额定”字样，即为额定功率、额定电压、额定电流、额定转速、额定励磁电流（额定磁场级）、额定励磁电压、额定电流脉动系数、额定功率因数、额定频率等。 3.3 连续定额 该定额是相应于电机在试验台上按第6.1.1条规定的温升试验要求连续运行，而各部分温升不超过第6.1.3条中表1规定的温升限值所能承受的一种负载。该定额还应满足本标准所有其他相应的要求。 3.4 短时定额 该定额是相应于电机在试验台上按第6.1.1条规定的温升试验要求，从电机冷态开始运行规定的时限，而温升不超过第6.1.3条中表1规定的溢升限值所能承受的一种负载。短时定额的时限优先采用10、30、60、90分钟，并规定60分钟定额为小时定额。该定额还应满足本标准所有其他相应的要求。 3.5 断续定额 该定额是相应于电机按一系列相同的工作周期连续运行而温升不超过第6.1.3条规定的温升限值所能承受的一种负载。它的工作周期包括起动、一个在额定负载下的运行时间和一个停机、断电时间（不包括直流电机中不充许切断的励磁电源）。除用户与制造厂有专门协议外，一个周期通常采用10分钟，在一个周期中，额定负载（包括起动）时间与整个周期时间之比，称为“负载持续率”（用百分数表示）。该定额还应满足本标准所有其他相应的要求。 3.6 等效定额 等效定额是具有恒定的电压、电流和转速的连续定额，就其温升来说，它等效于在实际使用中电机必须承受的断续定额。这种定额应由用户与制造厂商定。该定额还应满足本标准所有其他相应的要求。 3.7 短时过载定额 该定额相当于电机在试验台上，从热态开始在规定时间内运行所能承受的一种负载。试验的开始和进行按第6.1.5条规定，其温升不超过表2的规定。短时过载定额对确定电机适应过载的能力是有价值的，即电机在低于连续定额下运行相当长时间之后，接着又在高于连续定额下运行一段时间的能力。这种定额是根据用户要求，通过试验来确定的。 3.8 保证定额 保证定额是制造厂向用户保证的定额，由制造厂按下列原则确定：a，干线铁路用牵引电动机和主发电机的保证定额通常是连续定额；b，工矿及城市交通用牵引电动机和主发电机的保证定额通常是小时定额；c，辅助电机的保证定额应按其工作要求定为连续定额、断续定额或短时定额。电机通常有两个保证定额，一个是“低电压定额”，即较低的电压和较大的负载电流，该定额由通过负载电流
