【机械行业标准(JB)】 光电开关

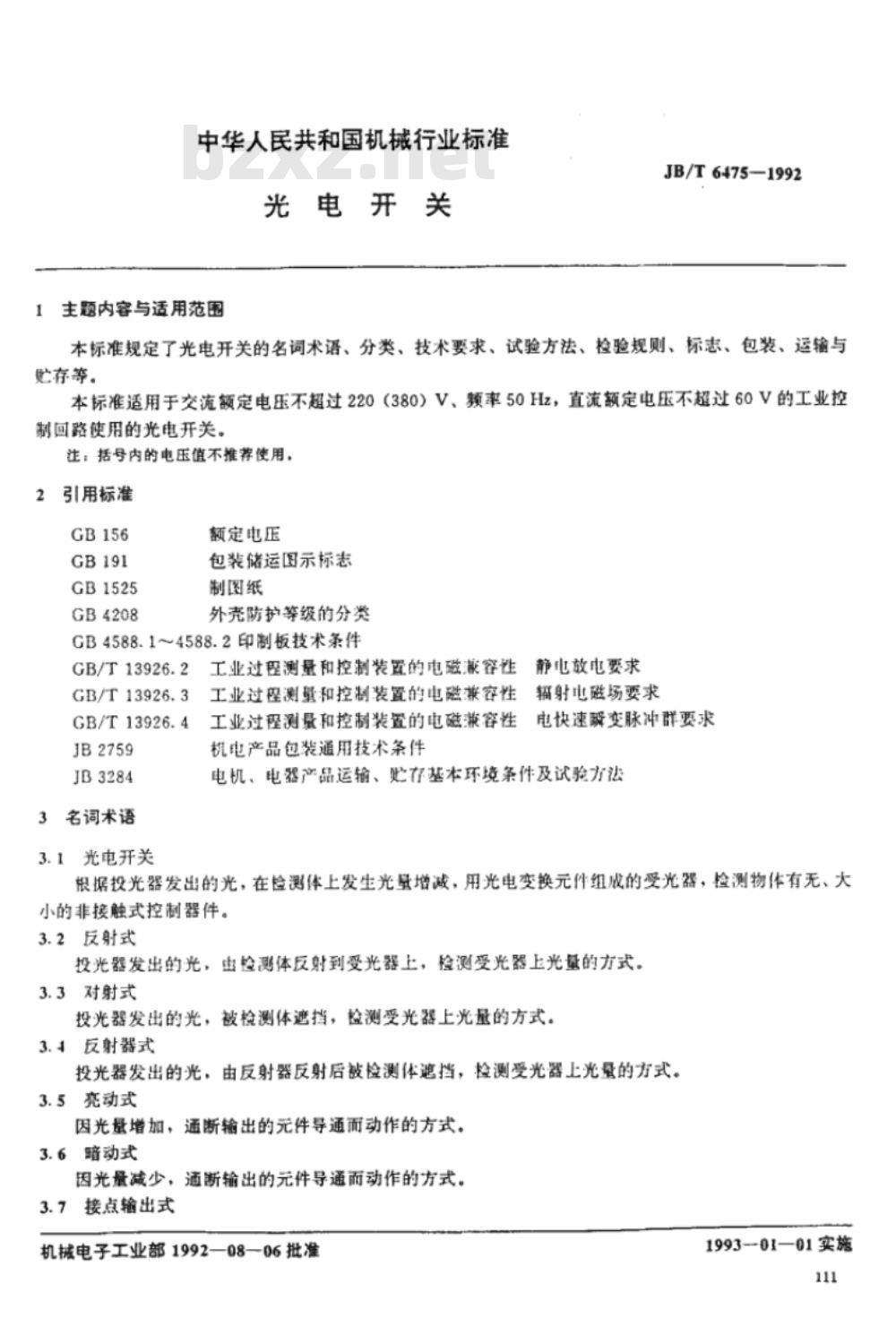

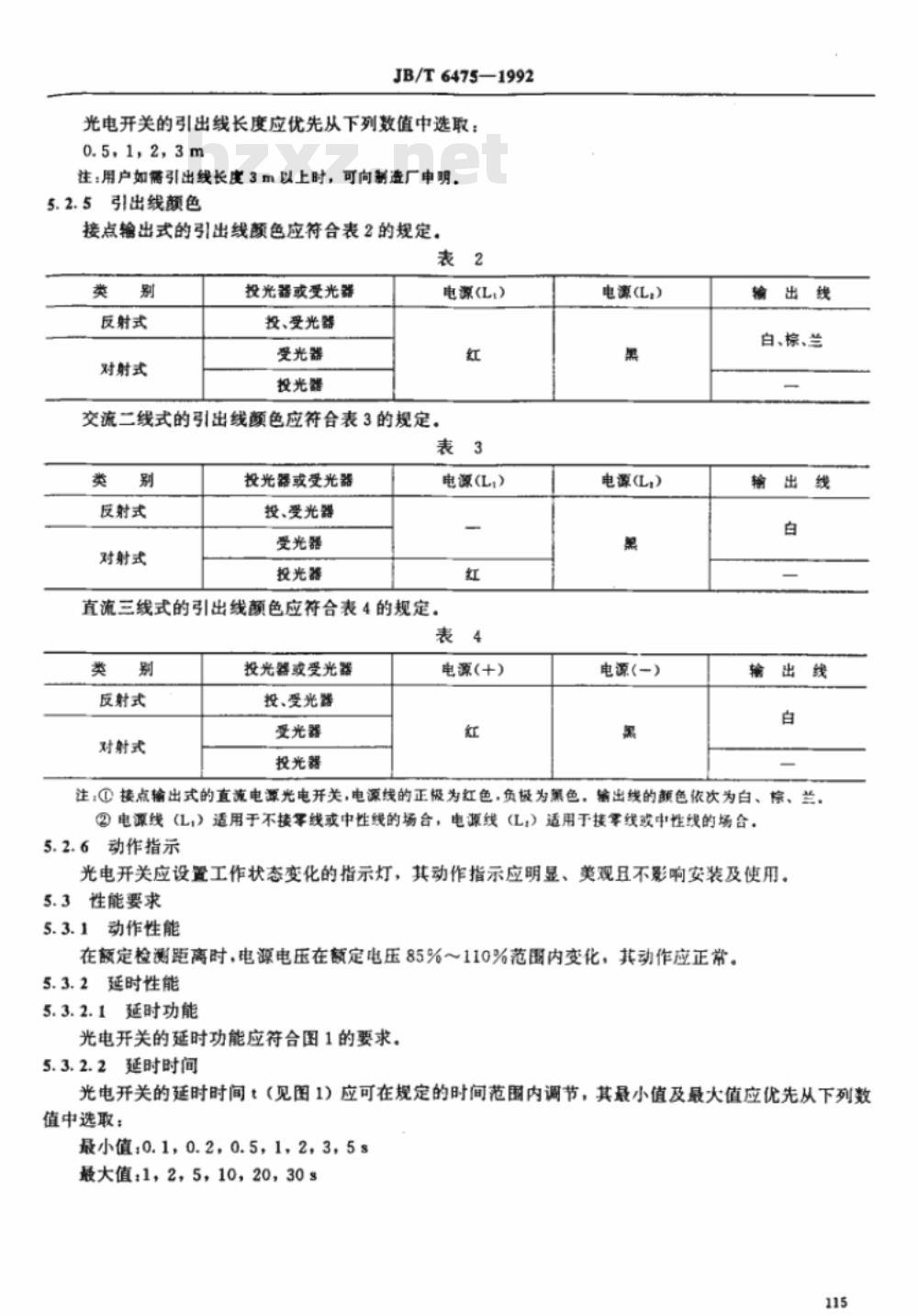

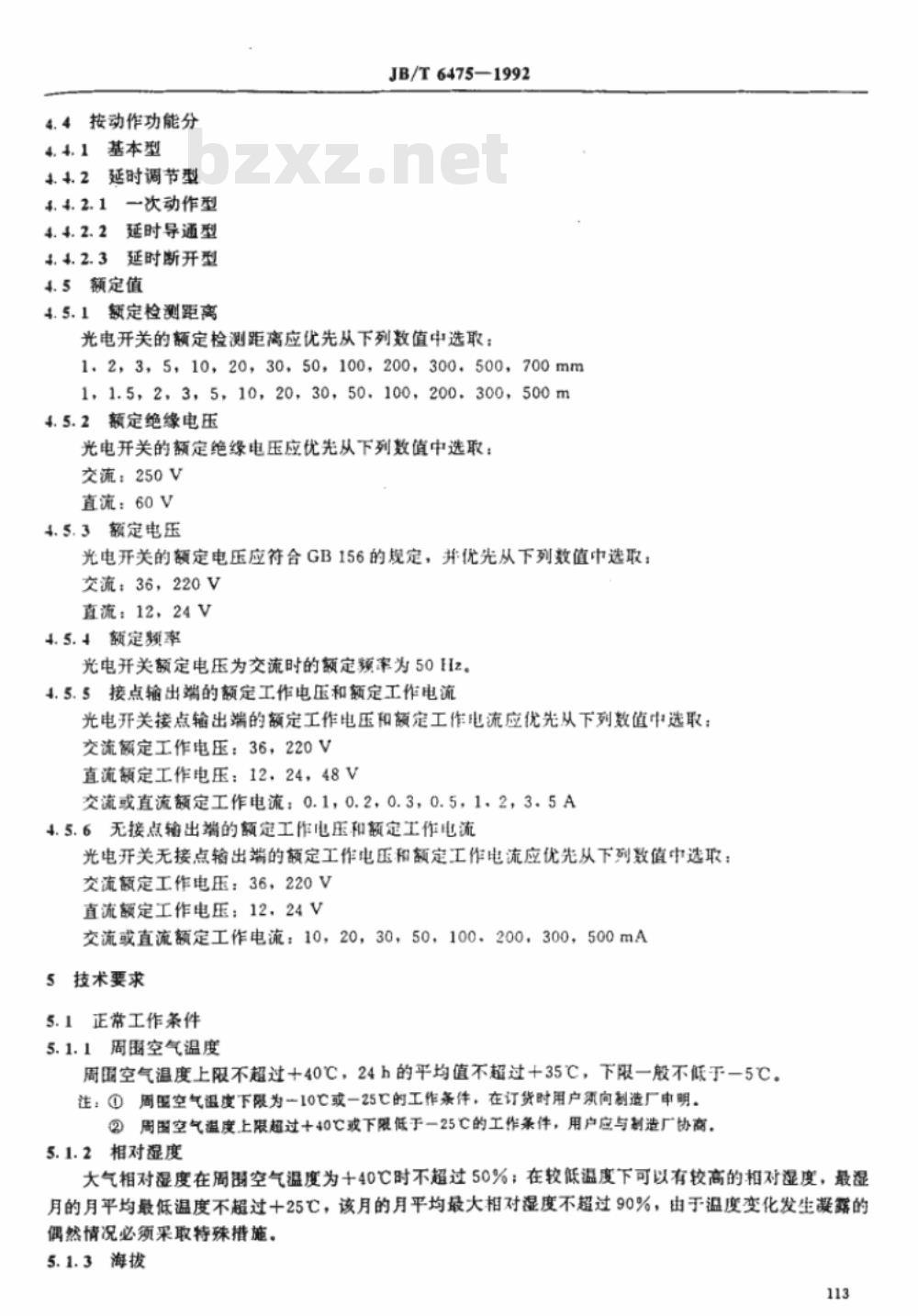

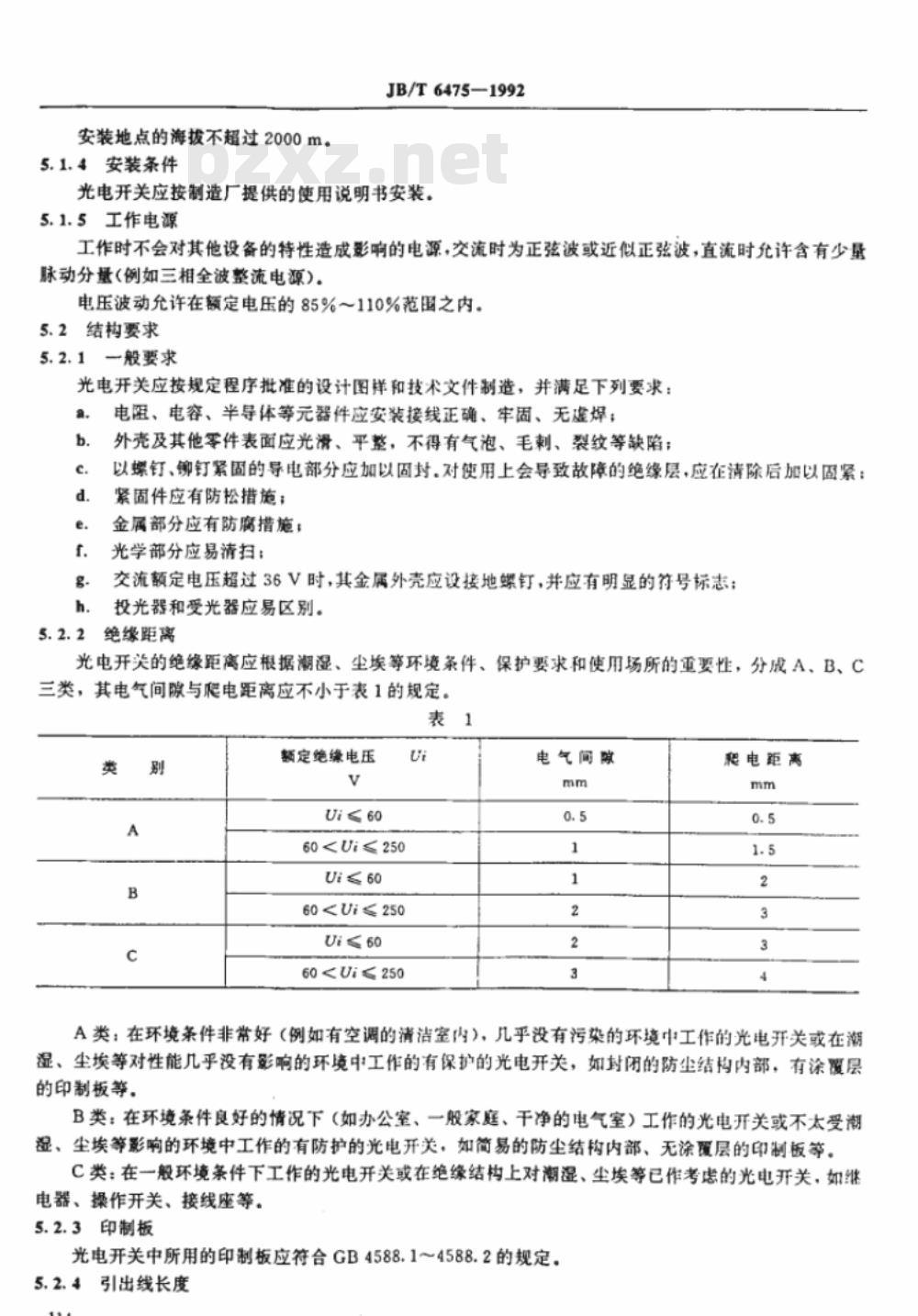

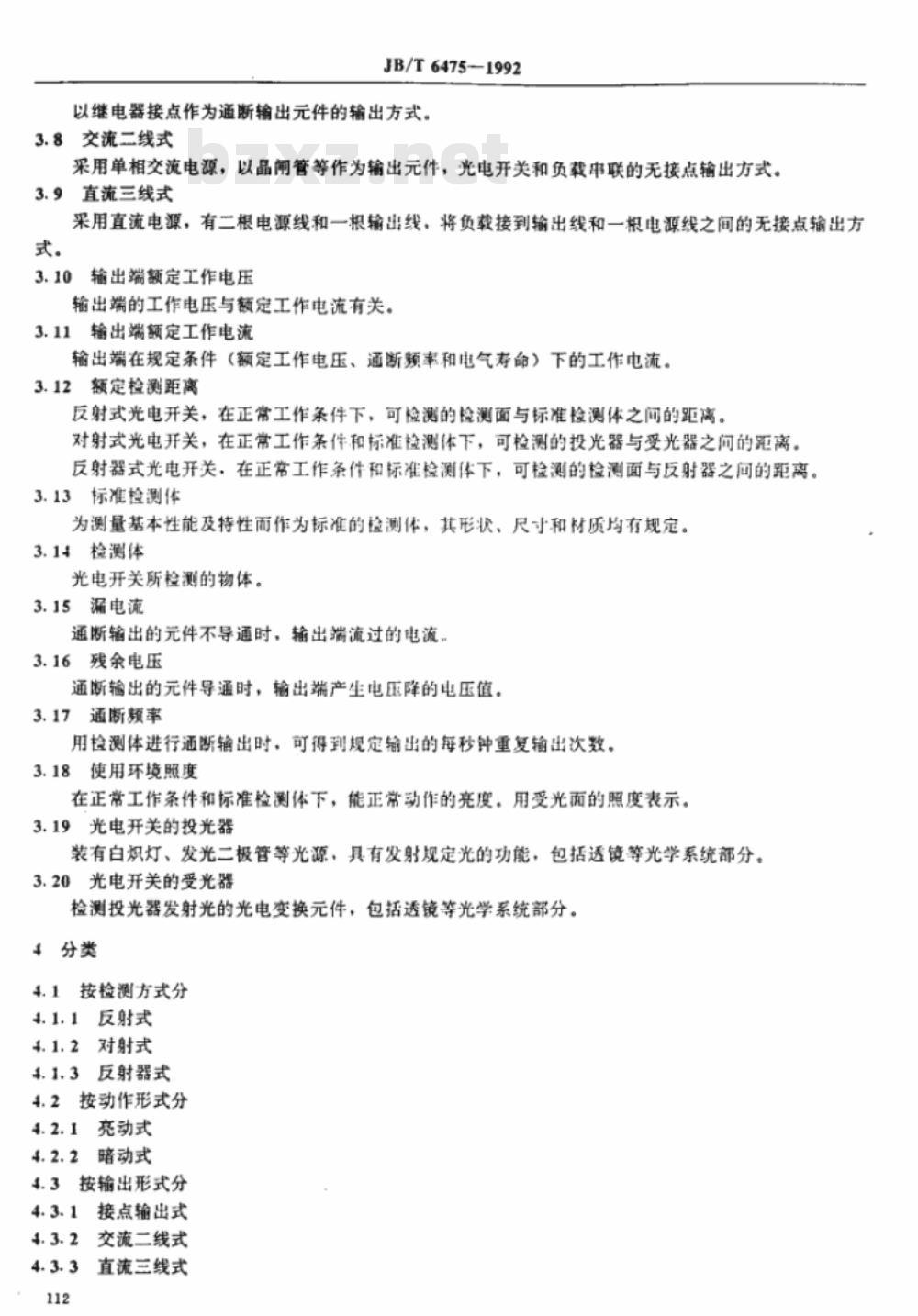

中华人民共和国机械行业标准 光电开关 1 主题内容与适用范围 JB/T6475—1992 本标准规定了光电开关的名词术语、分类、技术要求、试验方法、检验规则、标志、包装、运输与储存等内容。 本标准适用于交流额定电压不超过220（380）V、频率50Hz，直流额定电压不超过60V的工业控制回路使用的光电开关。 注：括号内的电压值不推荐使用。 2 引用标准 GB156 GB191 GB1525 GB4208 额定电压 包装储运图示标志 制图纸 外壳防护等级的分类 GB4588.1~4588.2 印制板技术条件 GB/T13926.2 工业过程测量和控制装置的电磁兼容性静电放电要求射电磁场要求 工业过程测量和控制装置的电磁兼容性GB/T13926.3 工业过程测量和控制装置的电磁兼容性GB/T13926.4 JB2759 JB3284 3 名词术语 3.1 光电开关 根据投光器发出的光，在检测体上发生光量增减，用光电变换元件组成的受光器，检测物体有无、大小的非接触式控制器件。 3.2 反射式 投光器发出的光，经过检测体反射到受光器上，检测受光器上光量的方式。 3.3 对射式 投光器发出的光，被检测体遮挡，检测受光器上光量的方式。 3.4 反射器式 投光器发出的光，由反射器反射后被检测体接收，检测受光器上光量的方式。 3.5 亮动式 因光量增加，通断输出的元件导通而动作的方式。 3.6 暗动式 因光量减少，通断输出的元件导通而动作的方式。 3.7 接点输出式 以继电器接点作为通断输出元件的输出方式。 3.8 交流二线式 采用单相交流电源，以晶闸管等作为输出元件，光电开关和负载串联的无接点输出方式。 3.9 直流三线式 采用直流电源，有二根电源线和一根输出线，将负载接到输出线和一根电源线之间的无接点输出方式。 3.10 输出端额定工作电压 输出端的工作电压与额定工作电流有关。 3.11 输出端额定工作电流 输出端在规定条件下（额定工作电压、通断频率和电气寿命）下的工作电流。 3.12 额定检测距离 反射式光电开关，在正常工作条件下，可检测的检测面与标准检测体之间的距离。对射式光电开关，在正常工作条件和标准检测体下，可检测的投光器与受光器之间的距离。反射器式光电开关，在正常工作条件和标准检测体下，可检测的检测面与反射器之间的距离。 3.13 标准检测体 为测量基本性能及持性而作为标准的检测体，其形状、尺寸和材质均有规定。 3.14 检测体 光电开关所检测的物体。 3.15 漏电流 通断输出的元件不导通时，输出端流过的电流。 3.16 残余电压 通断输出的元件导通时，输出端产生电压降的电压值。 3.17 通断频率 用检测体进行通断输出时，可得到规定输出的每秒钟重复输出次数。 3.18 使用环境照度 在正常工作条件和标准检测体下，能正常动作的亮度，用受光面的照度表示。 3.19 光电开关的投光器 装有白炽灯、发光二极管等光源，具有发射规定光的功能，包括透镜等光学系统部分。 3.20 光电开关的受光器 检测投光器发射光的光电变换元件，包括透镜等光学系统部分。 4 分类 4.1 按检测方式分 4.1.1 反射式 4.1.2 对射式 4.1.3 反射器式 4.2 按动作形式分 4.2.1 亮动式 4.2.2 暗动式 4.3 按输出形式分 4.3.1 接点输出式 4.3.2 交流二线式 4.3.3 直流三线式 4.4 按动作功能分 4.4.1 基本型 4.4.2 延时调节型 4.4.2.1 一次动作型 4.4.2.2 延时导通型 4.4.2.3 延时断开型 4.5 额定值 4.5.1 额定检测距离 光电开关的额定检测距离应优先从下列数值中选取：12，3，5，10，20，30，50，100，200，300，500，700mm，1，1.5，2，3，5，10，20，30，50，100，200，300，500m 4.5.2 额定绝缘电压 光电开关的额定绝缘电压应优先从下列数值中选取：交流：250V，直流：60V 4.5.3 额定电压 光电开关的额定电压应符合GB156的规定，并优先从下列效值中选取：交流：36，220V，直流：12、24V 4.5.4 额定频率 光电开关额定电压为交流时的额定频率为50Hz。 4.5.5 接点输出端的额定工作电压和额定工作电流 光电开关接点输出端的额定工作电压和额定工作电流应优先从下列数值中选取：交流额定工作电压：36，220V，直流额定工作电压：12、24、48V，交流或直流额定工作电流：0.1，0
