【机械行业标准(JB)】 交流电力系统线路阻波器用有串联间隙金属氧化物避雷器

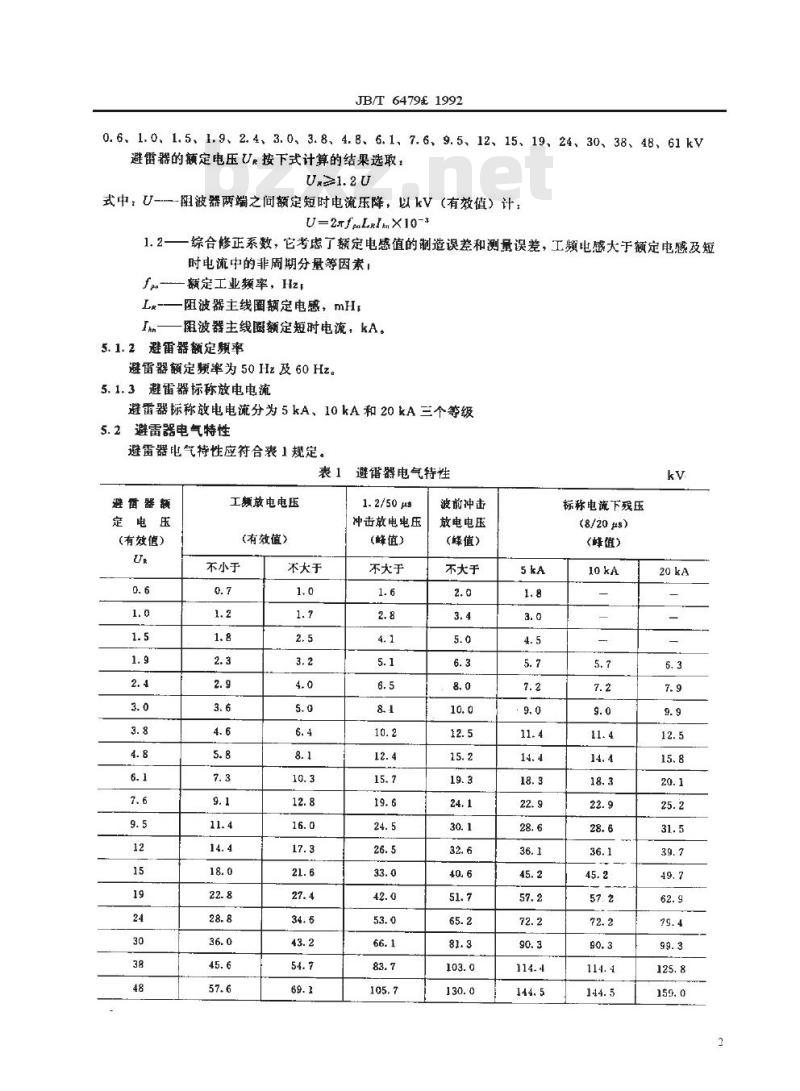

中华人民共和国机械行业标准 交流电力系统线路阻波器用有串联间隙金属氧化物避雷器 1 主题内容与适用范围 本标准规定了交流电力系统线路阻波器用有串联间隙金属氧化物避雷器（以下简称避雷器）的技术要求、试验方法、检验规则、标志、包装和运输等内容。本标准仅适用于交流电力系统线路阻波器过电压保护用避雷器。 2 引用标准 GB311.2 GB311.3 GB311.4 GB191 GB775.3 GB2900.12 GB2900.19 GB7330 GB7327 3 术语 本标准所涉及的术语符合GB2900.12、GB2900.19及GB7330的规定。 4 避雷器使用条件 在下列正常使用条件下，符合本标准的避雷器，适用于户内外运行。 环境温度不高于40℃，不低于-40℃；海拔不超过1000m；电力系统的额定频率为50Hz及60Hz。 注：避雷器的工作环境温度不高于+80℃，不低于-40℃。 5 技术要求 避雷器应符合本标准要求，并应按照规定程序批准的图样和技术文件制造。 5.1 避雷器的标准额定值 5.1.1 避雷器额定电压 避雷器的额定电压值以kV（有效值）为单位。避雷器的额定电压分为如下几个等级：0.6、1.0、1.5、1.9、2.4、3.0、3.8、4.8、6.1、7.6、9.5、12、15、19、24、30、38、48、61kV。避雷器的额定电压按下式计算的结果选取：U≥1.2U。 式中：U - 阻波器两端之间额定短时电流压降，以kV（有效值）计；U=2元fLlnX10-3；1.2为综合修正系数，它考虑了额定电感值的制造误差和测量误差等因素，fp - 额定工业频率，Hz；Le - 阻波器主线圈额定电感，mH；In - 阻波器主线圈额定短时电流，kA。 5.1.2 避雷器额定频率 避雷器额定频率为50Hz及60Hz。 5.1.3 避雷器标称放电电流 避雷器标称放电电流分为5kA、10kA和20kA三个等级。 5.2 避雷器电气特性 避雷器电气特性应符合表1规定。 表1 避雷器额定电压（有效值）与电气特性 | Ue (kV) | 0.6 | 1.0 | 1.5 | 1.9 | 2.4 | 3.0 | 3.8 | 4.8 | 6.1 | 7.6 | 9.5 | 12 | 15 | 19 | 24 | 30 | 38 | 48 | |----------|-----|-----|-----|-----|-----|-----|-----|-----|-----|-----|-----|----|----|----|----|----|----|----| | 工频放电电压（有效值） | ≥0.7 | 1.2 | 1.8 | 2.3 | 2.9 | 3.6 | 4.6 | 5.8 | 7.3 | 9.1 | 11.4 | 14.4 | 18.0 | 22.8 | 28.8 | 36.0 | 45.6 | 57.6 | | | ≤1.0 | 1.7 | 2.5 | 3.2 | 4.0 | 5.0 | 6.4 | 8.1 | 10.3 | 12.8 | 15.0 | 17.3 | 21.6 | 27.4 | 34.6 | 43.2 | 54.7 | 69.1 | | 冲击放电电压（峰值） | ≤1.6 | 2.8 | 4.1 | 5.1 | 6.5 | 8.1 | 10.2 | 12.4 | 15.7 | 19.6 | 24.5 | 26.5 | 33.0 | 42.0 | 53.0 | 66.1 | 83.7 | 105.7 | | 波前冲击放电电压（峰值） | ≤2.0 | 3.4 | 5.0 | 6.3 | 8.0 | 10.0 | 12.5 | 15.2 | 19.3 | 24.1 | 30.1 | 32.6 | 40.6 | 51.7 | 65.2 | 81.3 | 103.0 | 130.0 | | 标称电流下残压（8/20μs） | 5kA | 1.8 | 3.0 | 4.5 | 5.7 | 7.2 | 9.0 | 11.4 | 14.4 | 18.3 | 22.9 | 28.6 | 36.1 | 45.2 | 57.2 | 72.2 | 90.3 | 114.4 | 144.5 | | | 10kA | - | 5.7 | 7.2 | 9.0 | 11.4 | 14.4 | 18.3 | 22.9 | 28.6 | 36.1 | 45.2 | 57.2 | 72.2 | 90.3 | 114.4 | 144.5 | - | | | 20kA | 6.3 | 7.5 | 9.0 | 11.2 | 13.5 | 16.0 | 19.2 | 22.3 | 26.4 | 31.5 | 37.2 | 44.0 | 52.2 | 61.5 | 72.0 | 83.7 | 96.5 | 109.7 |
