【机械行业标准(JB)】 蓄电池车辆用直流斩波器

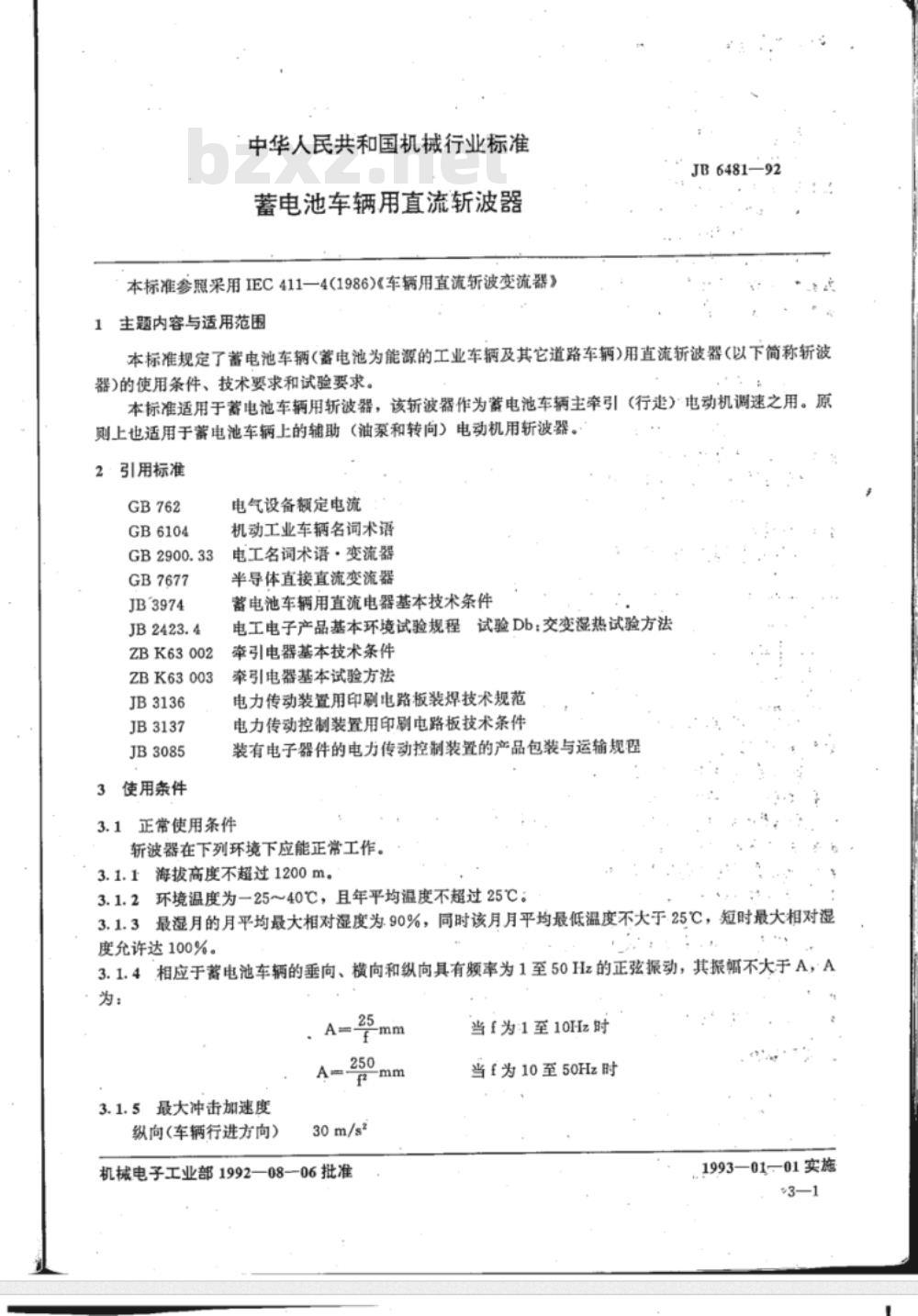

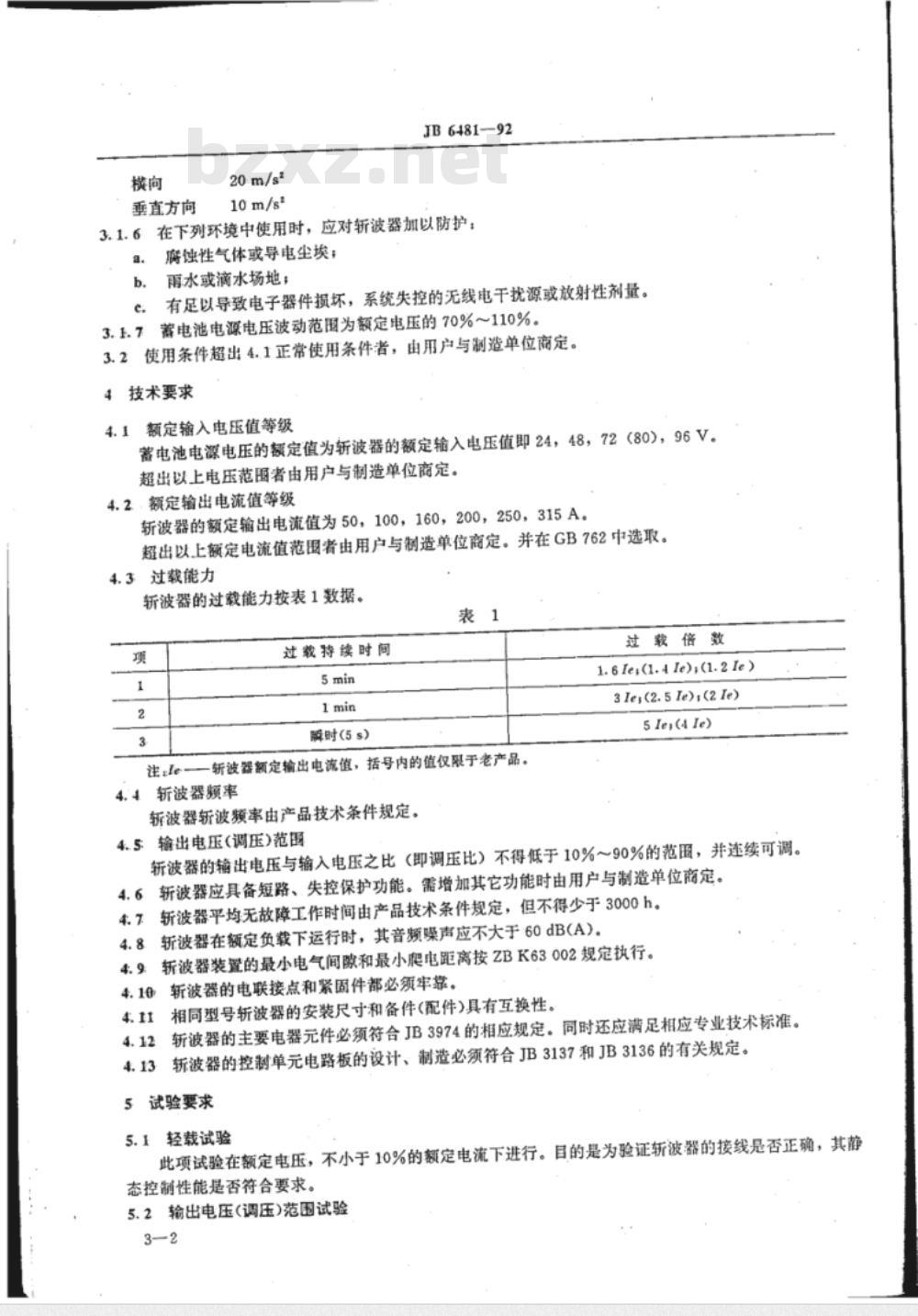

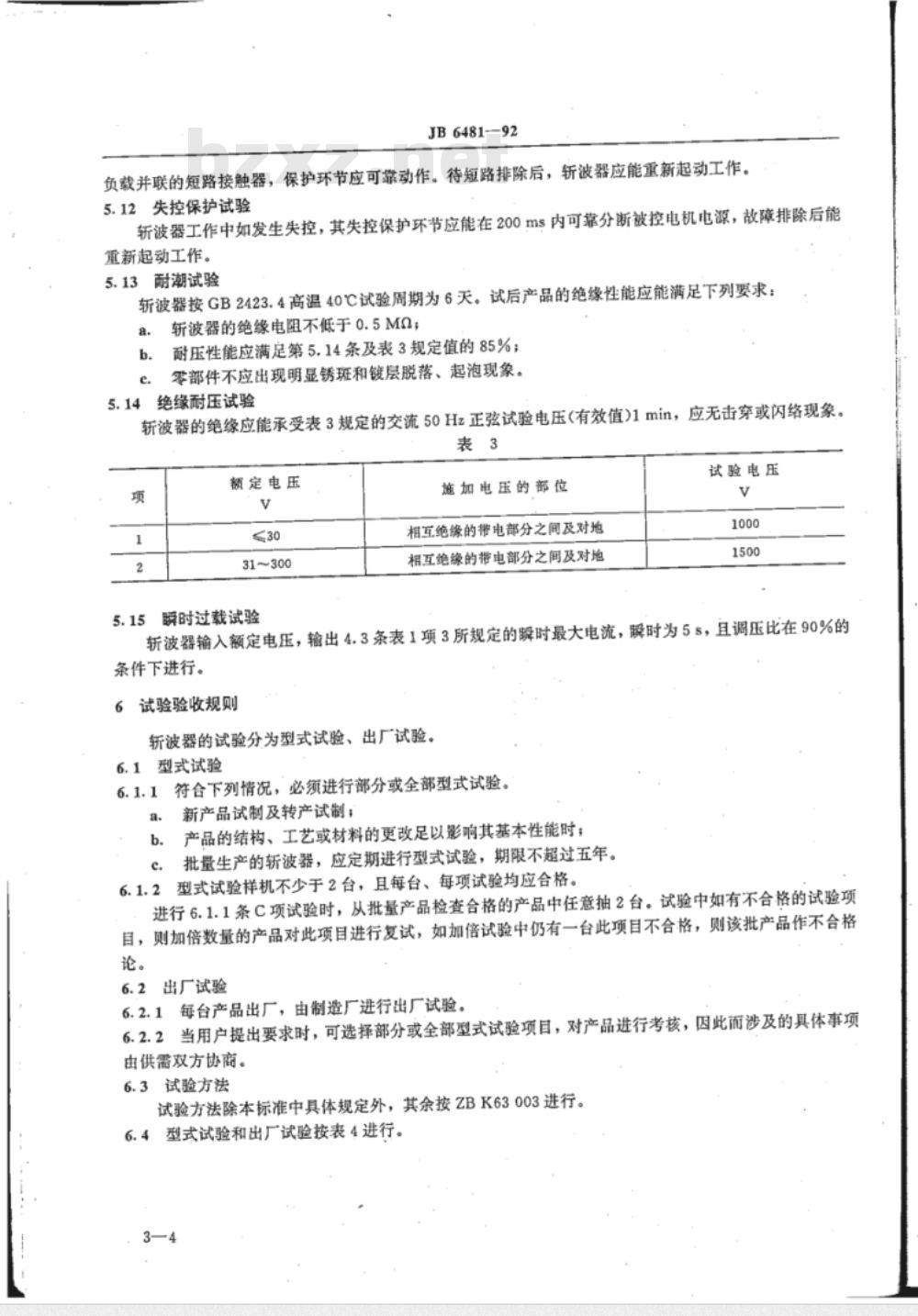

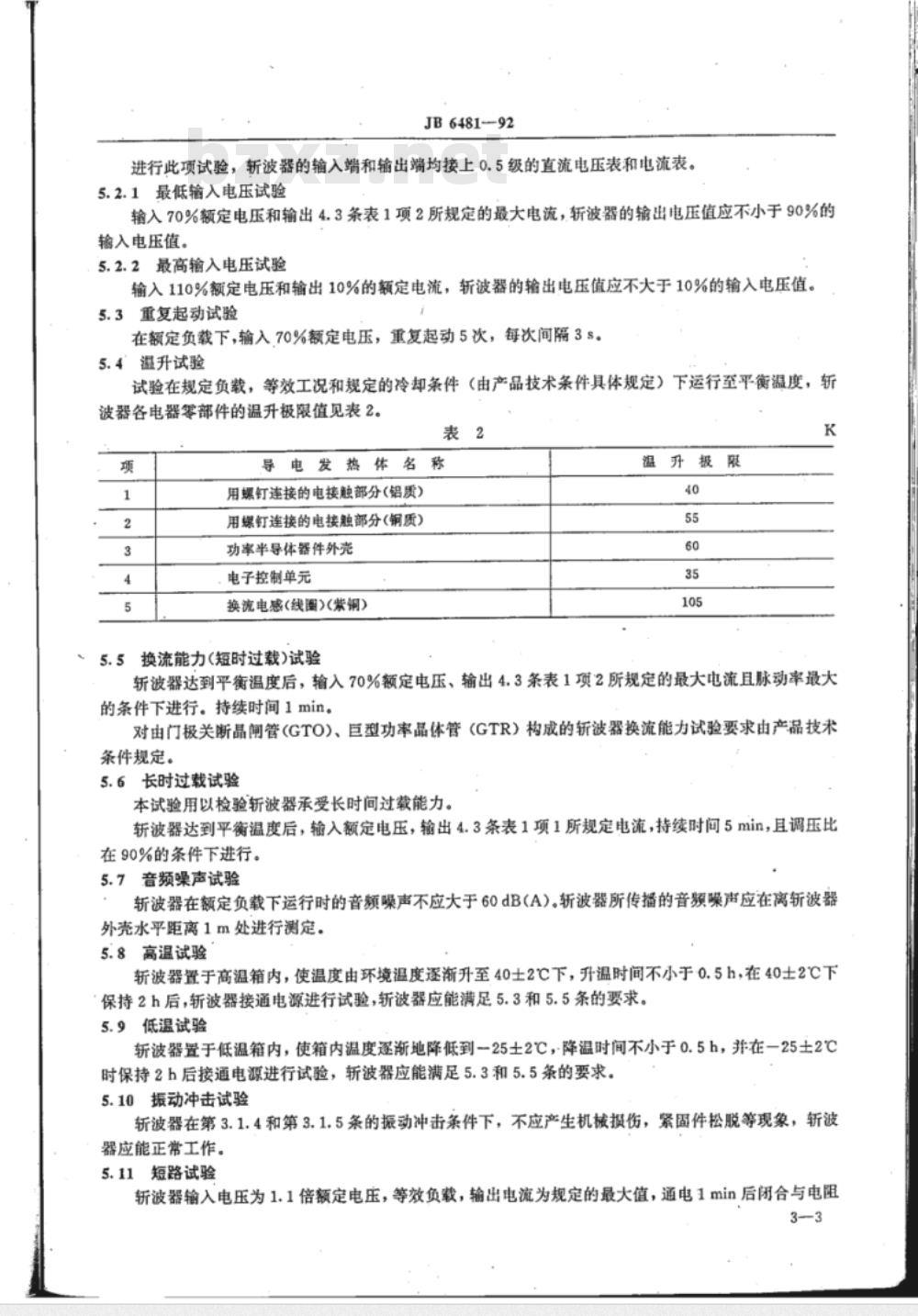

中华人民共和国机械行业标准 JB6481-92 蓄电池车辆用直流波器 1992-08-06发布，中华人民共和国机械电子工业部1993-01-01实施。本标准规定了蓄电池车辆用直流波器（以下简称斩波器）的使用条件、技术要求和试验要求。适用于蓄电池车辆主牵引电动机调速，也适用于蓄电池车辆上的辅助电动机（如油泵和转向电动机）用斩波器。 1 范围 本标准适用于蓄电池车辆（以蓄电池为能源的工业车辆及其它道路车辆）用直流斩波器。斩波器的作用是调节电动机的转速，主要用于牵引电动机调速，也可以用于一些辅助电动机。 2 规范性引用文件 本标准参照采用的IEC411一4（1986）《车辆用直流斩波变流器》及以下国家标准和行业标准： GB762, GB6104, GB2900.33, GB7677, JB3974, JB2423.4, ZBK63002, ZBK63003, JB3136, JB3137, JB3085。 3 使用条件 3.1 斩波器应能在以下环境条件下正常工作： 3.1.1 海拔高度不超过1200米。 3.1.2 环境温度为-25～40℃，年平均温度不超过25℃。 3.1.3 最湿月的月平均最大相对湿度为90%，且该月月平均最低温度不大于25℃，短时最大相对湿度允许达100%。 3.1.4 斩波器应能承受垂直、横向和纵向方向的频率为1至50Hz的正弦振动，振幅不大于A（A为25或250）。 3.1.5 最大冲击加速度： - 纵向：30m/s² - 横向：20m/s² - 垂直方向：10m/s²。 3.1.6 在腐蚀性气体或导电尘埃、雨水或滴水场地、无线电干扰源或放射性剂量环境中使用时，应对斩波器加以防护。 3.1.7 蓄电池电源电压波动范围应为额定电压的70%至110%。 3.2 使用条件超出上述范围时，由用户与制造单位商定。 4 技术要求 4.1 额定输入电压值等级：蓄电池电源电压的额定值应为斩波器的额定输入电压值，通常为24V、48V、72V（80V）、96V。 4.2 额定输出电流值等级：斩波器的额定输出电流值包括50A、100A、160A、200A、250A、315A，超出以上电流值范围者由用户与制造单位商定。 4.3 过载能力：斩波器的过载能力根据表1数据规定。 表1：过载持续时间与电流关系 | 过载倍数 | 持续时间 | |----------|---------| | 1.6Te | 5分钟 | | 1.4Te | 1分钟 | | 1.2Te | 5秒 | 4.4 斩波器频率：斩波器的频率由产品技术条件规定。 4.5 输出电压（调压）范围：斩波器的输出电压与输入电压之比（即调压比）不得低于10%至90%范围，并应连续可调。 4.6 斩波器应具备短路、失控保护功能。增加其它功能时由用户与制造单位商定。 4.7 斩波器的平均无故障工作时间应不低于3000小时。 4.8 斩波器在额定负载下运行时，其音频噪声应不大于60dB(A)。 4.9 斩波器的最小电气间隙和最小爬电距离应符合ZBK63002的规定。 4.10 斩波器的电联接点和紧固件必须牢靠，相同型号的斩波器安装尺寸和备件具有互换性。 4.11 斩波器的主要电器元件必须符合JB3974的相应规定，并满足相应的专业技术标准。 4.12 斩波器的控制单元电路板设计、制造必须符合JB3137和JB3136的有关规定。 5 试验要求 5.1 轻载试验：该试验在额定电压、不小于10%的额定电流下进行，目的是验证斩波器的接线是否正确，静态控制性能是否符合要求。 5.2 输出电压（调压）范围试验：进行此试验时，斩波器的输入端和输出端应接上精度为0.5级的直流电压表和电流表。 5.2.1 最低输入电压试验：输入电压应为额定电压的70%，输出电流按表1项2规定的最大电流，斩波器的输出电压应不小于90%的输入电压值。 5.2.2 最高输入电压试验：最高输入电压应按规定进行。
