【机械行业标准(JB)】 低压成套开关设备 产品及其组成部分图样绘制方法

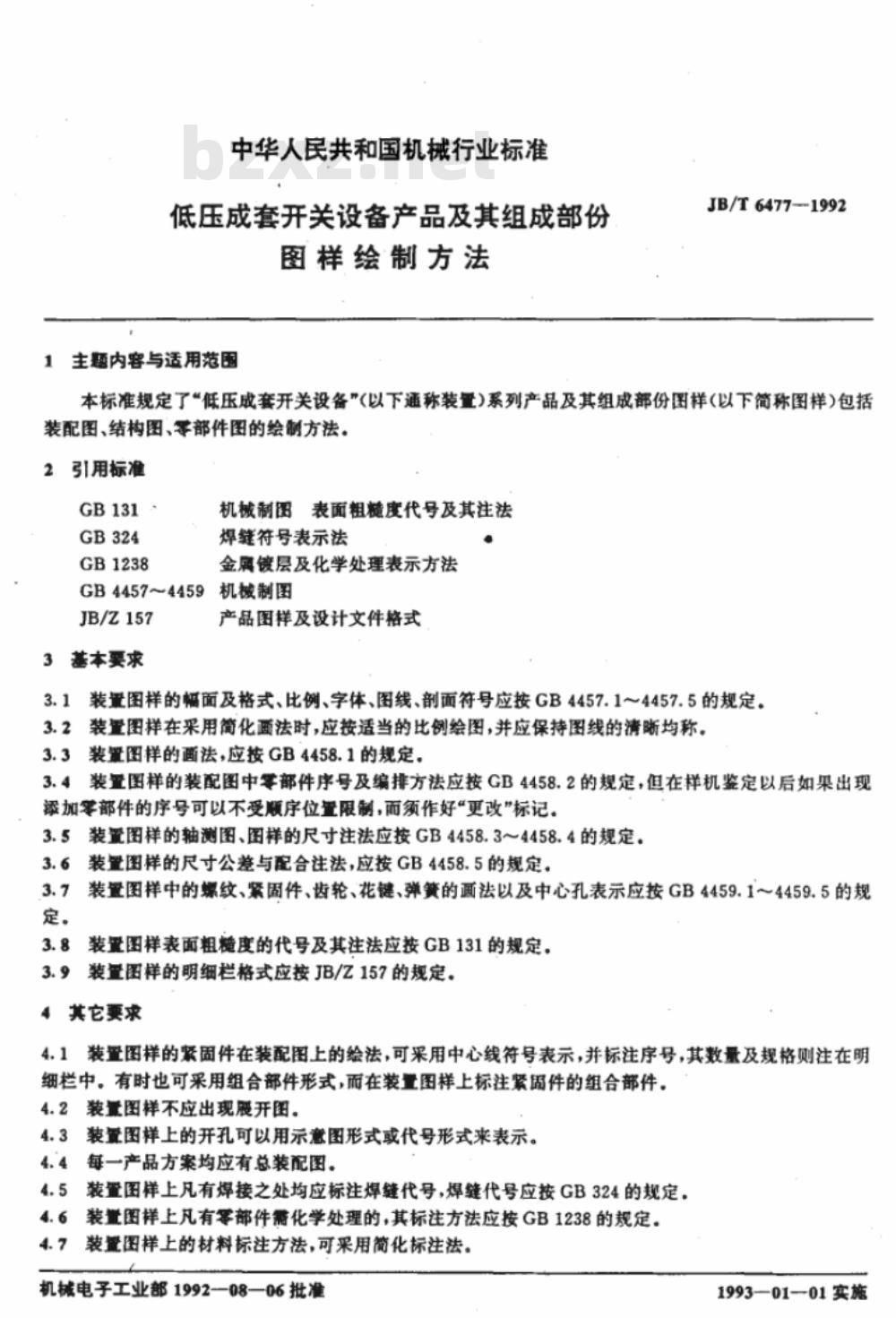

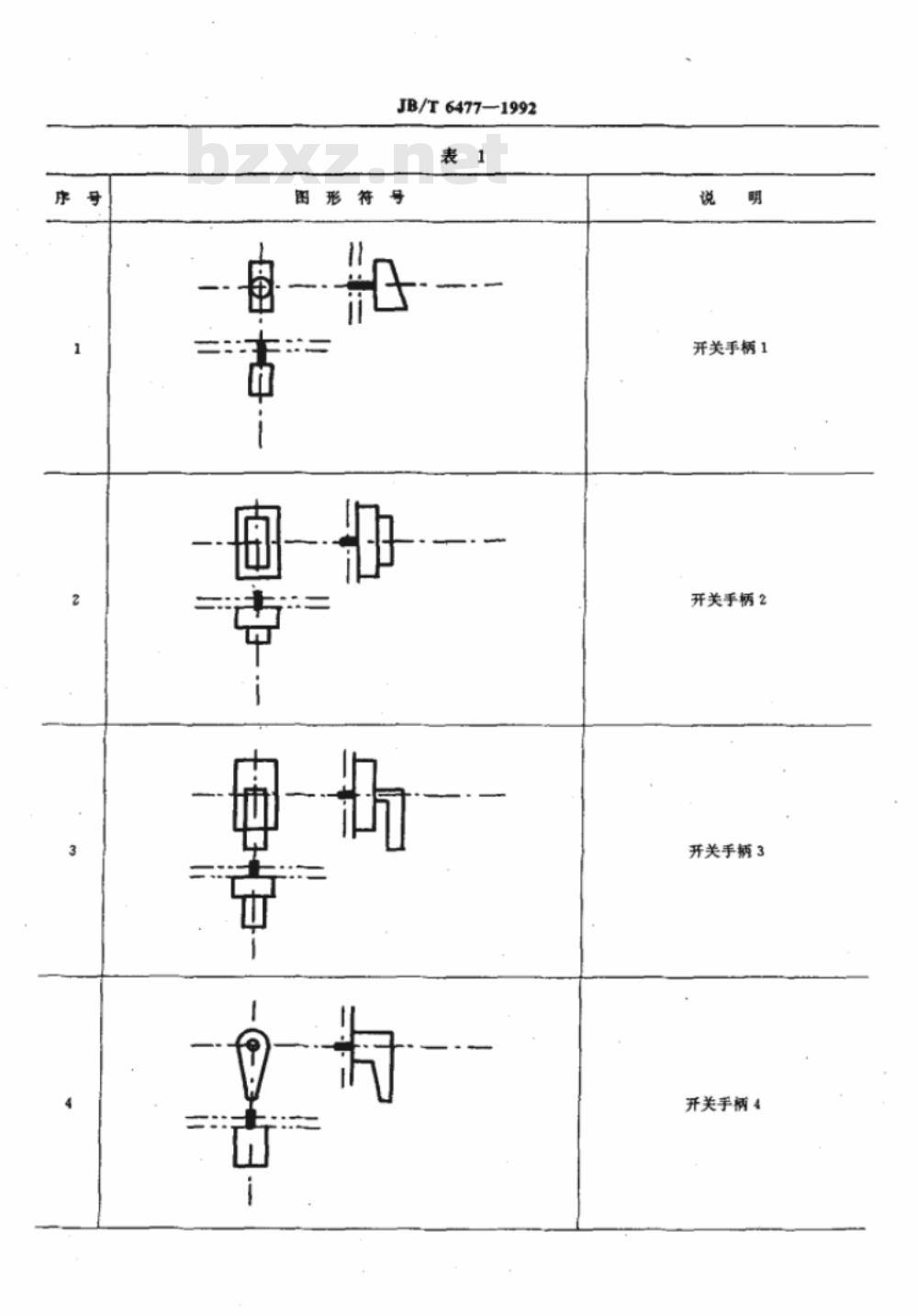

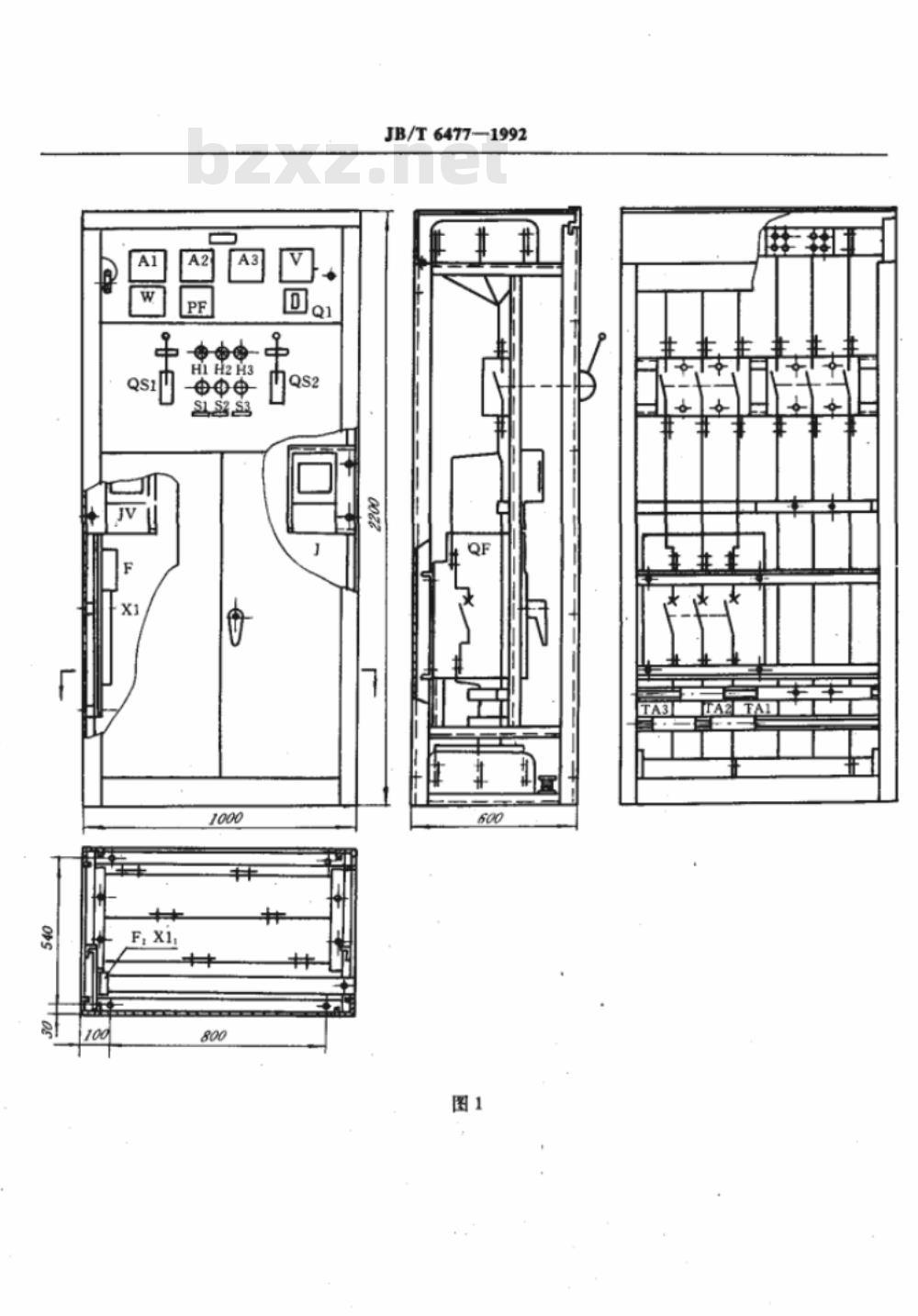

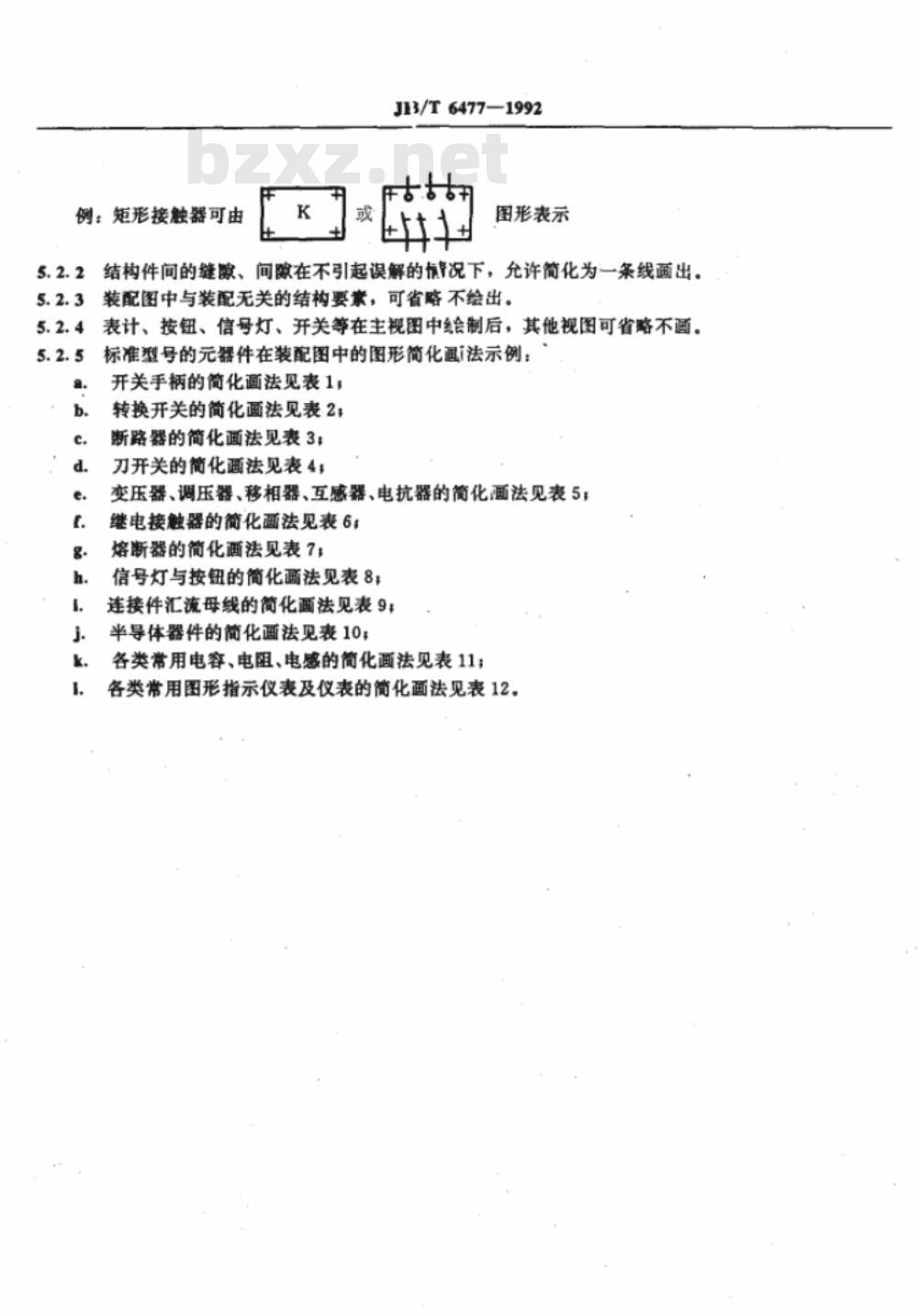

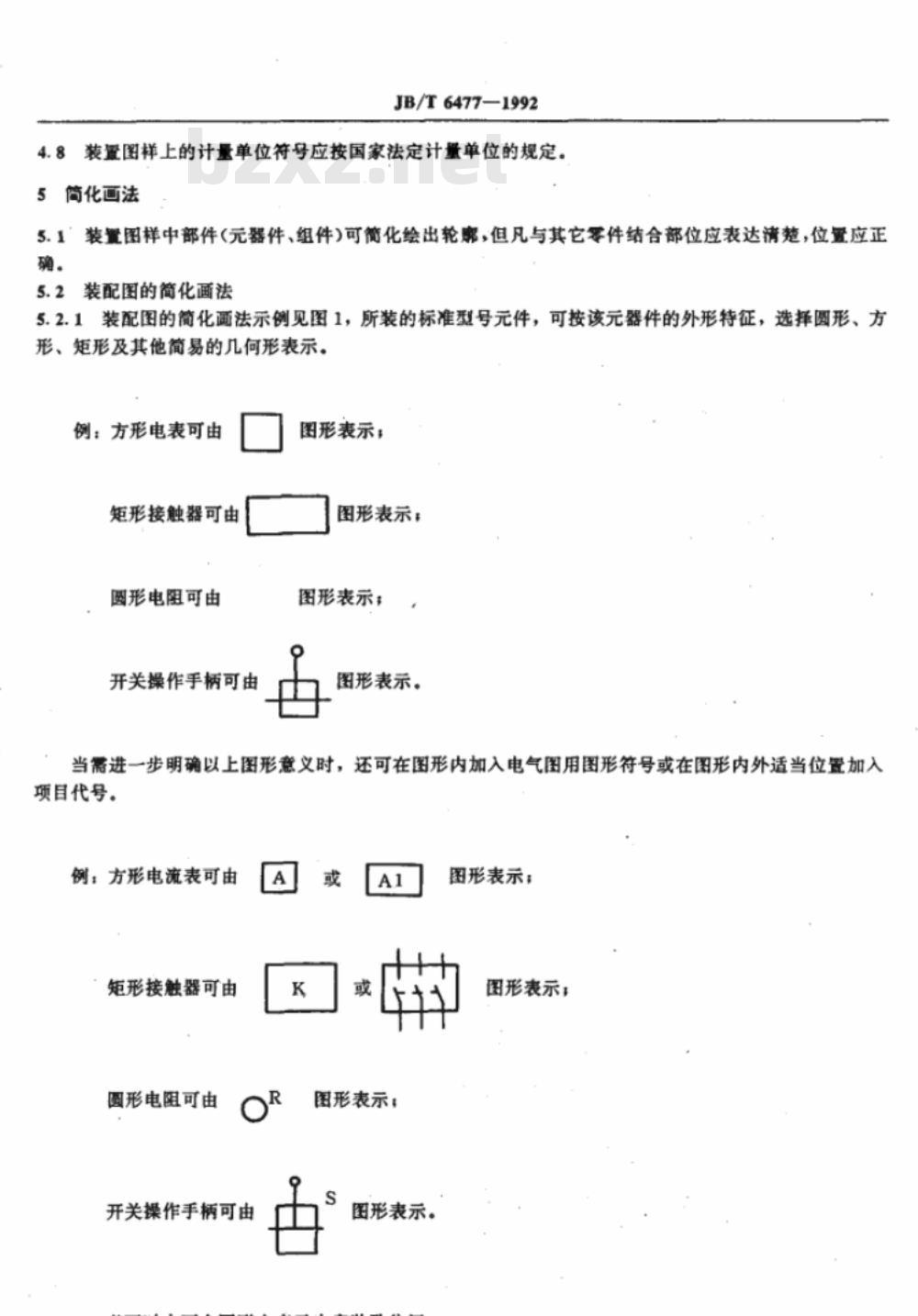

中华人民共和国机械行业标准 低压成套开关设备产品及其组成部份图样绘制方法 1 主题内容与适用范围 JB/T 6477-1992 本标准规定了“低压成套开关设备”（以下通称装置）系列产品及其组成部份图样（以下简称图样）包括装配图、结构图、零部件图的绘制方法。 2 引用标准 GB131 GB324 GB1238 机械制图表面粗糙度代号及其注法，焊缝符号表示法，金属镀层及化学处理表示方法，GB4457.1～4457.5 机械制图，JB/Z157 3 基本要求 3.1 产品图样及设计文件格式 装置图样的幅面及格式、比例、字体、图线、面符号应按GB4457.1～4457.5的规定。 3.2 装置图样的比例应适当，并确保图线清晰均匀。 3.3 装置图样的画法应按GB4458.1的规定。 3.4 装置图样的装配图中零部件序号及编排方法应按GB4458.2的规定，添加零部件的序号可不受顺序位置限制，但须作好“更改”标记。 3.5 装置图样的尺寸注法应按GB4458.3～4458.4的规定。 3.6 装置图样的尺寸公差与配合注法应按GB4458.5的规定。 3.7 装置图样中的螺纹、紧固件、齿轮、花键、弹簧的画法以及中心孔表示应按GB4459.1～4459.5的规定。 3.8 装置图样表面粗糙度的代号及其注法应按GB131的规定。 3.9 装置图样的明细栏格式应按JB/Z157的规定。 4 其他要求 4.1 装置图样中的紧固件可以采用中心线符号表示，并在明细栏中注上数量及规格，必要时可采用组合部件形式表示。 4.2 装置图样不应出现展开图。 4.3 装置图样上的开孔可以用示意图或代号形式表示。 4.4 每一产品方案均应有总装配图。 4.5 装置图样上凡有焊接处应标注焊缝代号，焊缝代号应按GB324的规定。 4.6 装置图样上凡有零部件需化学处理的，应按GB1238的规定标注。 4.7 装置图样上的材料标注方法可采用简化标注法。 4.8 装置图样上的计量单位符号应按国家法定计量单位的规定。 5 简化画法 5.1 装置图样中部件（元器件、组件）可简化绘出轮廊，结合部位应表达清楚，位置应准确。 5.2 装配图的简化画法 5.2.1 装配图的简化画法示例见图1，所装的标准型号元件可按外形特征，选择简易几何形状表示。 5.2.2 标准型号的元器件在装配图中的简化画法示例包括开关手柄、转换开关、断路器、刀开关、变压器等。 5.3 结构件间的缝隙在不引起误解的情况下，允许简化为一条线画出。 5.4 装配图中与装配无关的结构可省略不画。 5.5 标准型号元器件在装配图中的简化画法，如开关手柄、变压器、继电接触器等，应符合标准简化画法要求。 6 图形符号与表格 图形符号及其解释见表1、表2、表3等。
