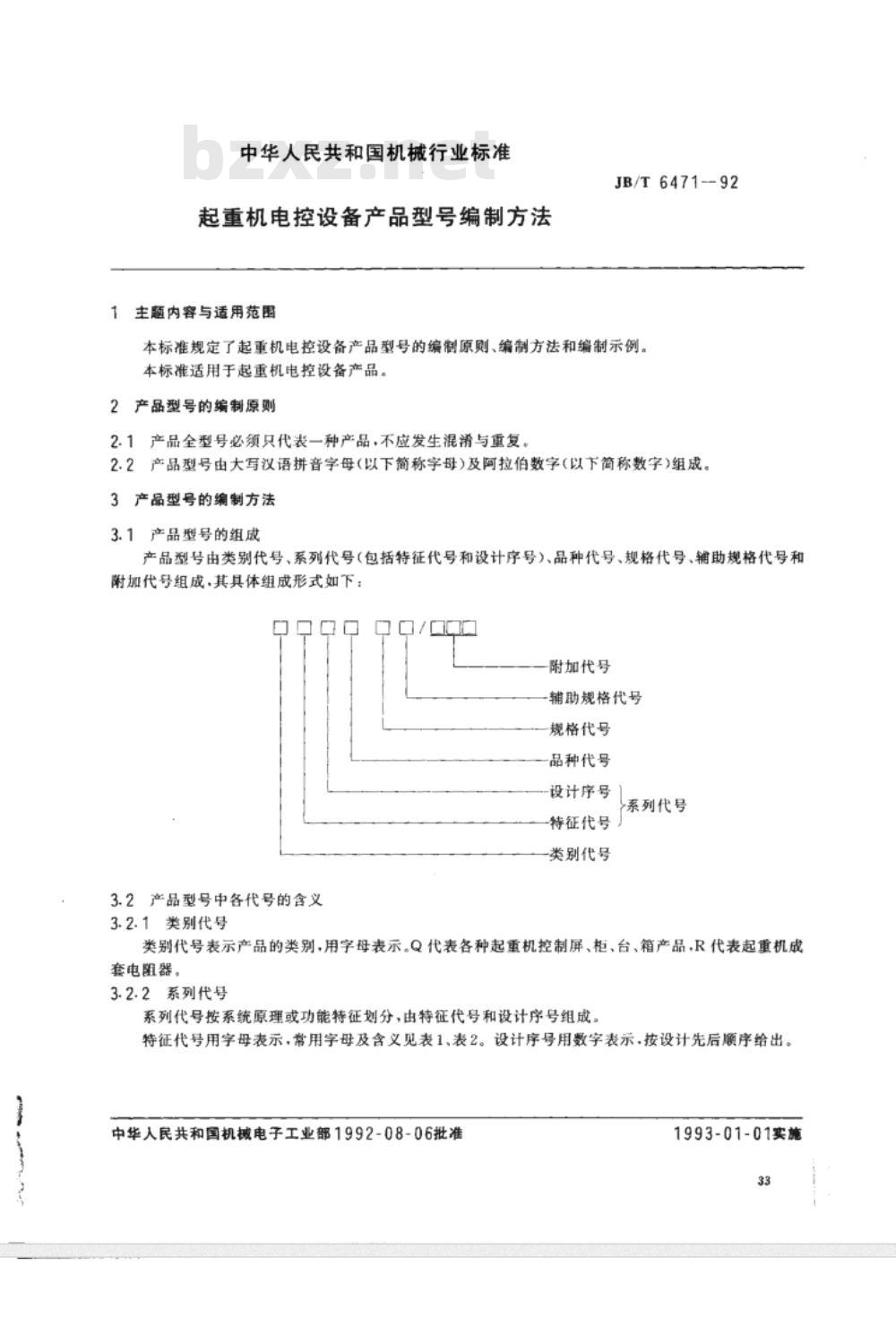

起重机电控设备产品型号编制方法1主题内容与适用范围
JB/T6471-92
本标准规定了起重机电控设备产品型号的编制原则、编制方法和编制示例。本标准适用于起重机电控设备产品。2产品型号的编制原则
2.1产品全型号必须只代表一种产品，不应发生混淆与重复。2.2产品型号由大写汉语拼音字母(以下简称字母)及阿拉伯数字(以下简称数字)组成。3产品型号的编制方法
3.1产品型号的组成
产品型号由类别代号、系列代号（包括特征代号和设计序号）、品种代号、规格代号、辅助规格代号和附加代号组成，其具体组成形式如下：O0000
附加代号
-辅助规格代号
规格代号
品种代号
设计序号
特征代号
类别代号
3.2产品型号中各代号的含义
3.2.1类别代号
系列代号
类别代号表示产品的类别，用字母表示。Q代表各种起重机控制屏、柜、台、箱产品，R代表起重机成套电阻器。
3.2.2系列代号
系列代号按系统原理或功能特征划分，由特征代号和设计序号组成。特征代号用字母表示，常用字母及含义见表1、表2。设计序号用数字表示按设计先后顺序给出。1993-01-01实施
中华人民共和国机械电子工业部1992-08-06批准33
按钮站
起重电磁铁
葫芦单梁
液压推杆调速
转子晶凋管调速
JB/T6471-92

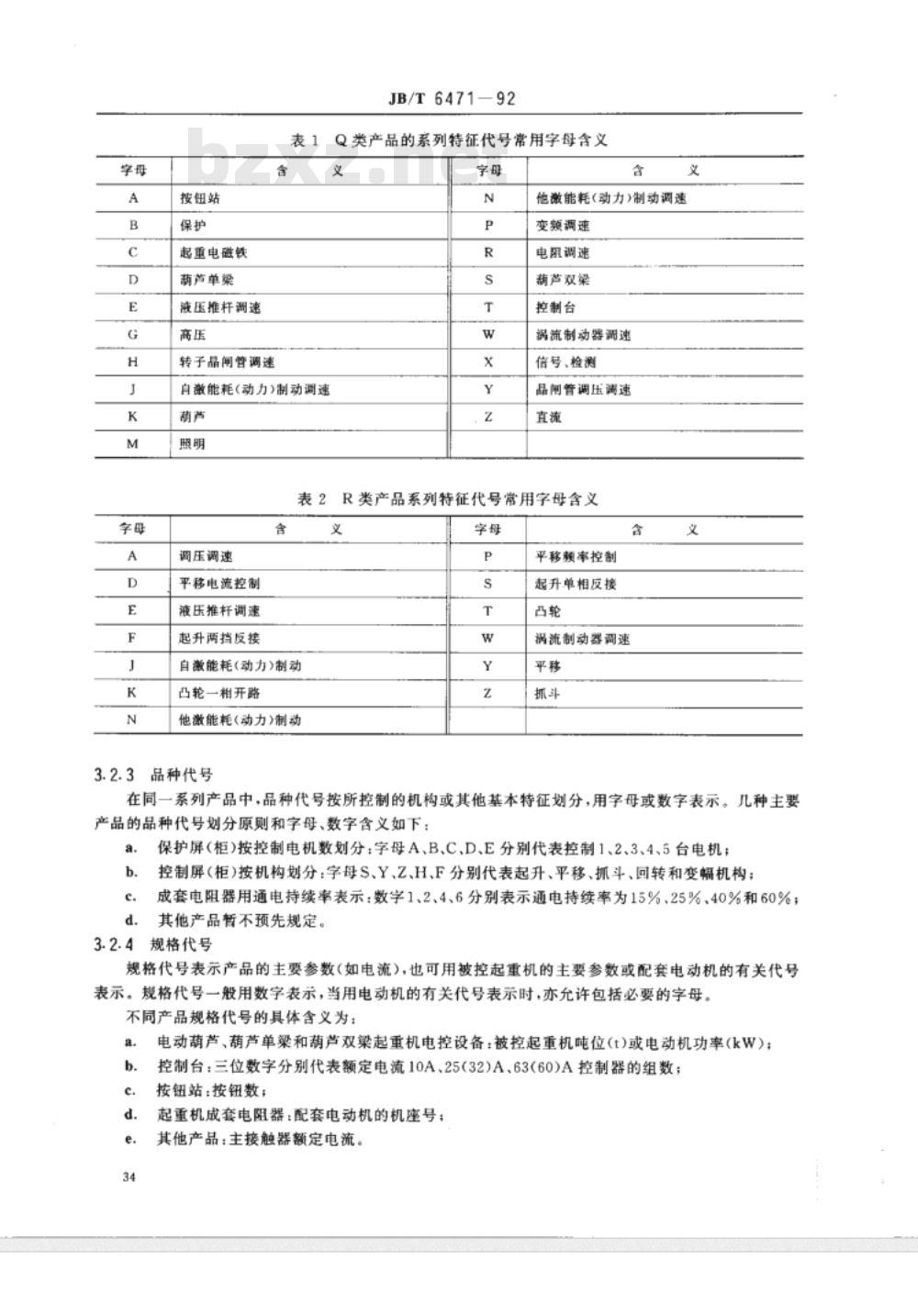

Q类产品的系列特征代号常用字母含义义
自激能耗(动力）制动调速
他激能耗(动力)制动调速
变频调速
电阻调速
葫芦双梁
控制台
涡流制动器调速
信号、检测bZxz.net
晶闸管调压满速
表2R类产品系列特征代号常用字母含义含
调压调速
平移电流控制
液压推杆调速
起升两挡反接
自激能耗(动力》制动
凸轮一相开路
他激能耗(动力》制动
品种代号
平移额率控制
起升单相反接
涡流制动器调速
在同一系列产品中，品种代号按所控制的机构或其他基本特征划分，用字母或数字表示。儿种主要产品的品种代号划分原则和字母、数字含义如下：a.
保护屏（柜)按控制电机数划分：字母A、B、C、D、E分别代表控制1、2、3、4、5台电机；控制屏（柜)按机构划分：字母S、Y、Z、H、F分别代表起升、平移、抓斗、回转和变幅机构；成套电阻器用通电持续率表示：数字1、2、4、6分别表示通电持续率为15%、25%、40%和60%；其他产品暂不预先规定。
规格代号
规格代号表示产品的主要参数（如电流），也可用被控起重机的主要参数或配套电动机的有关代号规格代号一般用数字表示，当用电动机的有关代号表示时，亦允许包括必要的字母。表示。
不同产品规格代号的具体含义为：a.
电动葫芦、葫芦单梁和萌芦双梁起重机电控设备：被控起重机吨位(t)或电动机功率(kW）；控制台：三位数字分别代表额定电流10A、25(32)A、63(60)A控制器的组数；按钮站：按钮数；
起重机成套电阻器：配套电动机的机座号；其他产品：主接触器额定电流。3.2.5辅助规格代号
JB/T 6471-92

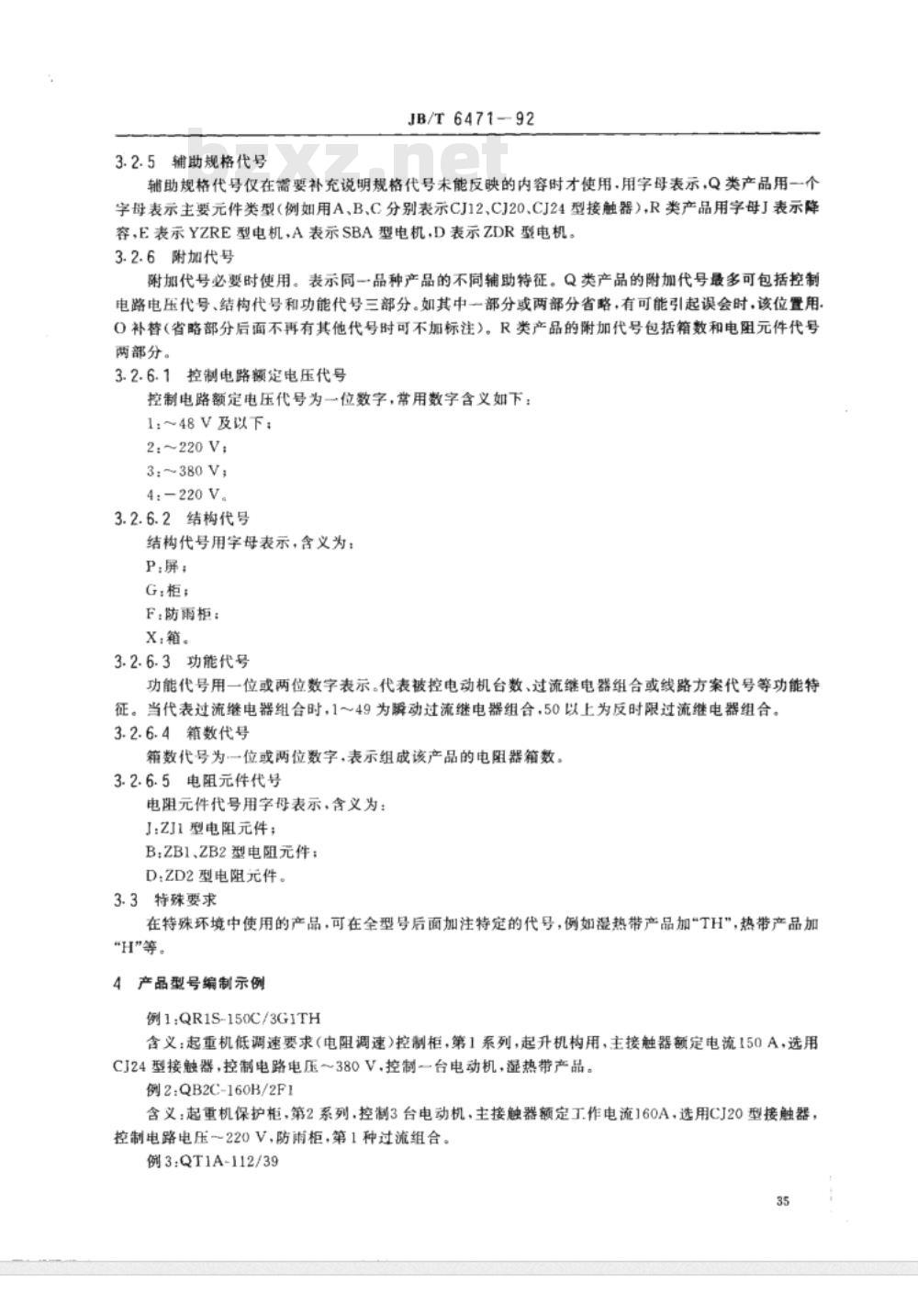

辅助规格代号仅在需要补充说明规格代号未能反映的内容时才使用.用字母表示，Q类产品用一个字母表示主要元件类型（例如用A、B、C分别表示CJ12、CJ20、CJ24型接触器），R类产品用字母J表示降容，E表示YZRE型电机、A表示SBA型电机，D表示ZDR型电机。3.2.6附加代号
附加代号必要时使用。表示同一品种产品的不同辅助特征。Q类产品的附加代号最多可包括控制电路电压代号、结构代号和功能代号三部分。如其中一部分或两部分省略，有可能引起误会时，该位置用O补替（省略部分后面不再有其他代号时可不加标注）。R类产品的附加代号包括箱数和电阻元件代号两部分。
3.2.6.1控制电路额定电压代号
控制电路额定电压代号为一位数字，常用数字含义如下：1:~48V及以下；
2:~220V；
3:~380V;
4:220V。
3.2.6.2结构代号
结构代号用字母表示，含义为：P:屏；
G:柜；
F防雨柜：
X：箱。
3.2.6.3功能代号
功能代号用一位或两位数字表示。代表被控电动机台数、过流继电器组合或线路方案代号等功能待征。当代表过流继电器组合时，1～49为瞬动过流继电器组合，50以上为反时限过流继电器组合。3.2.6.4箱数代号
箱数代号为一位或两位数字，表示组成该产品的电阻器箱数。3.2.6.5电阻元件代号
电阻元件代号用字母表示，含义为：J:ZJ1型电阻元件；
B:ZB1、2B2型电阻元件；
D:ZD2型电阻元件。
3.3特殊要求
在特殊环境中使用的产品，可在全型号后面加注特定的代号，例如湿热带产品加“TH，热带产品加“H”等。
4产品型号编制示例
例1:QR1S-150C/3G1TH
含义：起重机低调速要求（电阻调速）控制柜，第1系列，起升机构用，主接触器额定电流150A，选用CJ24型接触器，控制电路电压380V.控制一台电动机，凝热带产品。例2:QB2C-160B/2F1
含义：起重机保护柜，第2系列，控制3台电动机，主接触器额定工作电流160A，选用CJ20型接触器，控制电路电压~220V，防雨柜，第1种过流组合。例3：QT1A-112/39
JB/T6471-92
含义：起重机控制台，第1系列，A品种，额定电流10A、25(32)A的控制器各1组，63(60)A的控制器2组，线路方案代号39。

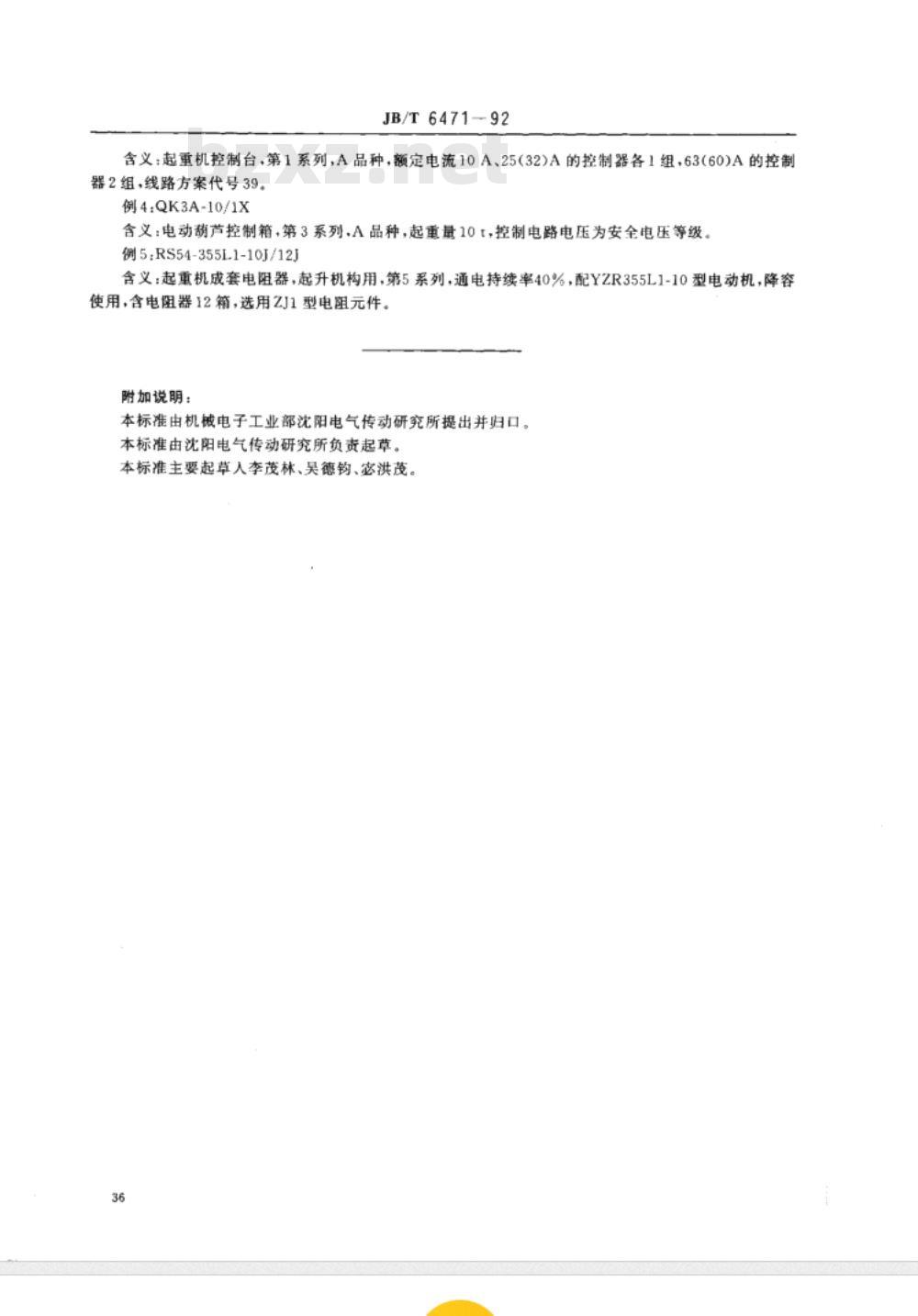

例4:QK3A-10/1X
含义：电动葫芦控制箱，第3系列.A品种，起重量10t，控制电路电压为安全电压等级，例5：RS54-355L1-10J/12J
含义：起重机成套电阻器，起升机构用，第5系列，通电持续率40%，配YZR355L1-10型电动机，降容使用，含电阻器12箱，选用ZJ1型电阻元件。附加说明：
本标准由机械电子工业部沈阳电气传动研究所提出并归口。本标准由沈阳电气传动研究所负责起草。本标准主要起草人李茂林、吴德钩、密洪茂。36
