【机械行业标准(JB)】 额定电压26/35kV 及以下电力电缆附件系列型谱

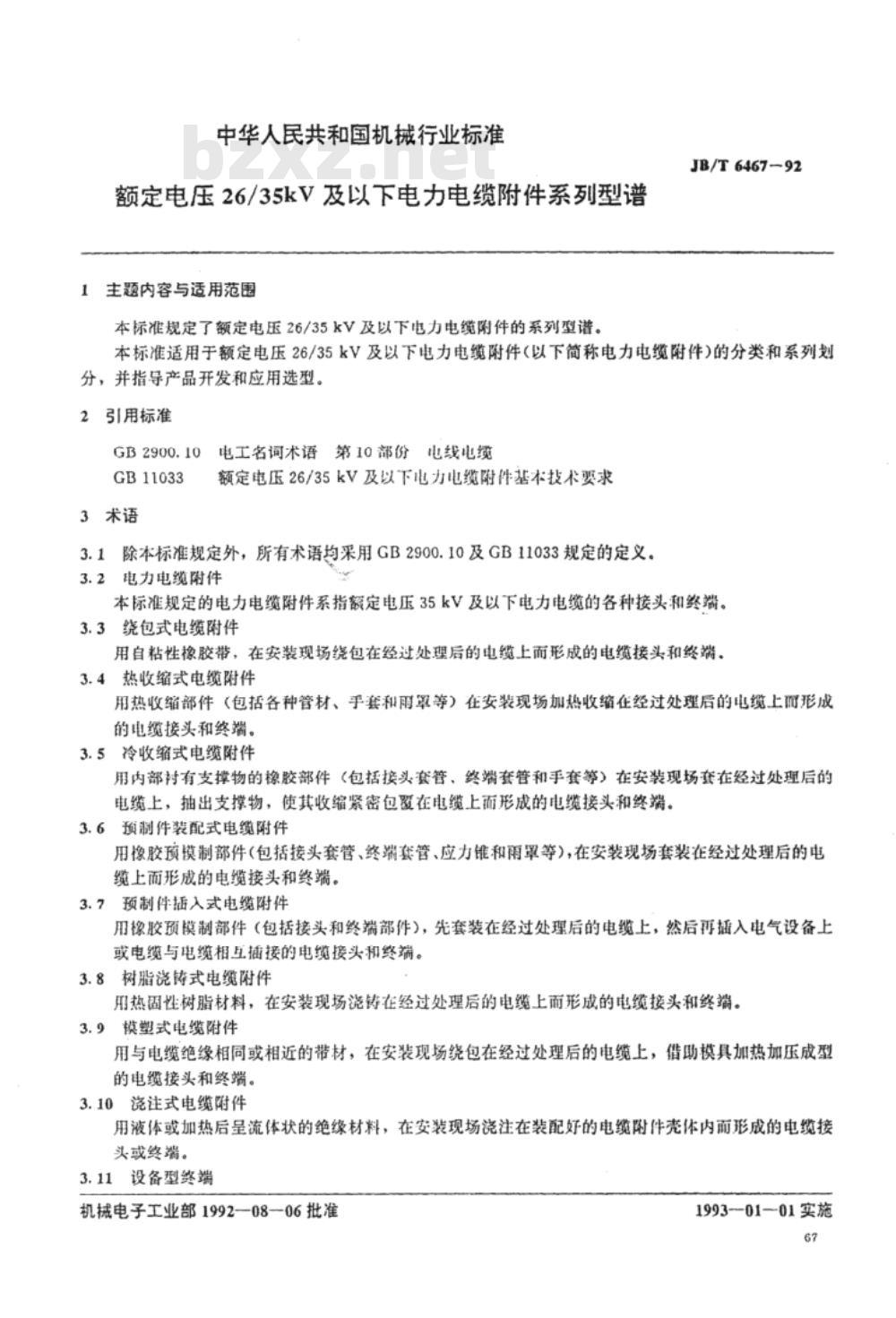

中华人民共和国机械行业标准
额定电压26/35kV及以下电力电缆附件系列型谱1主题内容与适用范围
本标准规定了额定电压26/35kV及以下电力电缆附件的系列型谱。JB/T 6467~92
本标准适用于额定电压26/35kV及以下电力电缆附件（以下简称电力电缆附件)的分类和系列划分，并指导产品开发和应用选型。2引用标准
GB2900.10电工名词术语第10部份电线电缆GB11033
3术语
额定电压26/35kV及以下电力电缆附件基本技术要求3.1除本标准规定外，所有术语均采用GB2900.10及GB11033规定的定义。3.2电力电缆附件
本标准规定的电力电缆附件系指额定电压35kV及以下电力电缆的各种接头和终端。3.3绕包式电缆附件
用自粘性橡胶带，在安装现场绕包在经过处理后的电缆上而形成的电缆接头和终端。3.4热收缩式电缆附件
用热收缩部件（包括各种管材、手套和雨罩等）在安装现场加热收缩在经过处理后的电缆上面形成的电缆接头和终端。
3.5冷收缩式电缆附件
用内部村有支撑物的橡胶部件（包括接头套管、终端套管和手套等）在安装现场套在经过处理后的电缆上，抽出支撑物，使其收缩紧密包夏在电缆上面形成的电缆接头和终端。3.6预制件装配式电缆附件
用橡胶预模制部件（包括接头套管、终端套管、应力锥和雨罩等），在安装现场套装在经过处理后的电缆上而形成的电缆接头和终端。3.7预制件插入式电缆附件
用橡胶预模制部件（包括接头和终端部件），先套装在经过处理后的电缆上，然后再插入电气设备上或电缆与电缆相互插接的电缆接头和终端。3.8树脂浇铸式电缆附件
用热固性树脂材料，在安装现场浇铸在经过处理后的电缆上而形成的电缆接头和终端。3.9模塑式电缆附件
用与电缆绝缘相同或相近的带材，在安装现场绕包在经过处理后的电缆上，借助模具加热加压成型的电缆接头和终端。
3.10浇注式电缆附件
用液体或加热后呈流体状的绝缘材料，在安装现场浇注在装配好的电缆附件壳体内而形成的电缆接头或终端。
3.11设备型终端
机械电子工业部1992-08-06批准1993-01-01实施
JB/T646792
设备型终端是指被连接的电气设备结构上带有电缆终端部件或带有电缆终端部分部件的电缆终端。3.12瓷套式终端

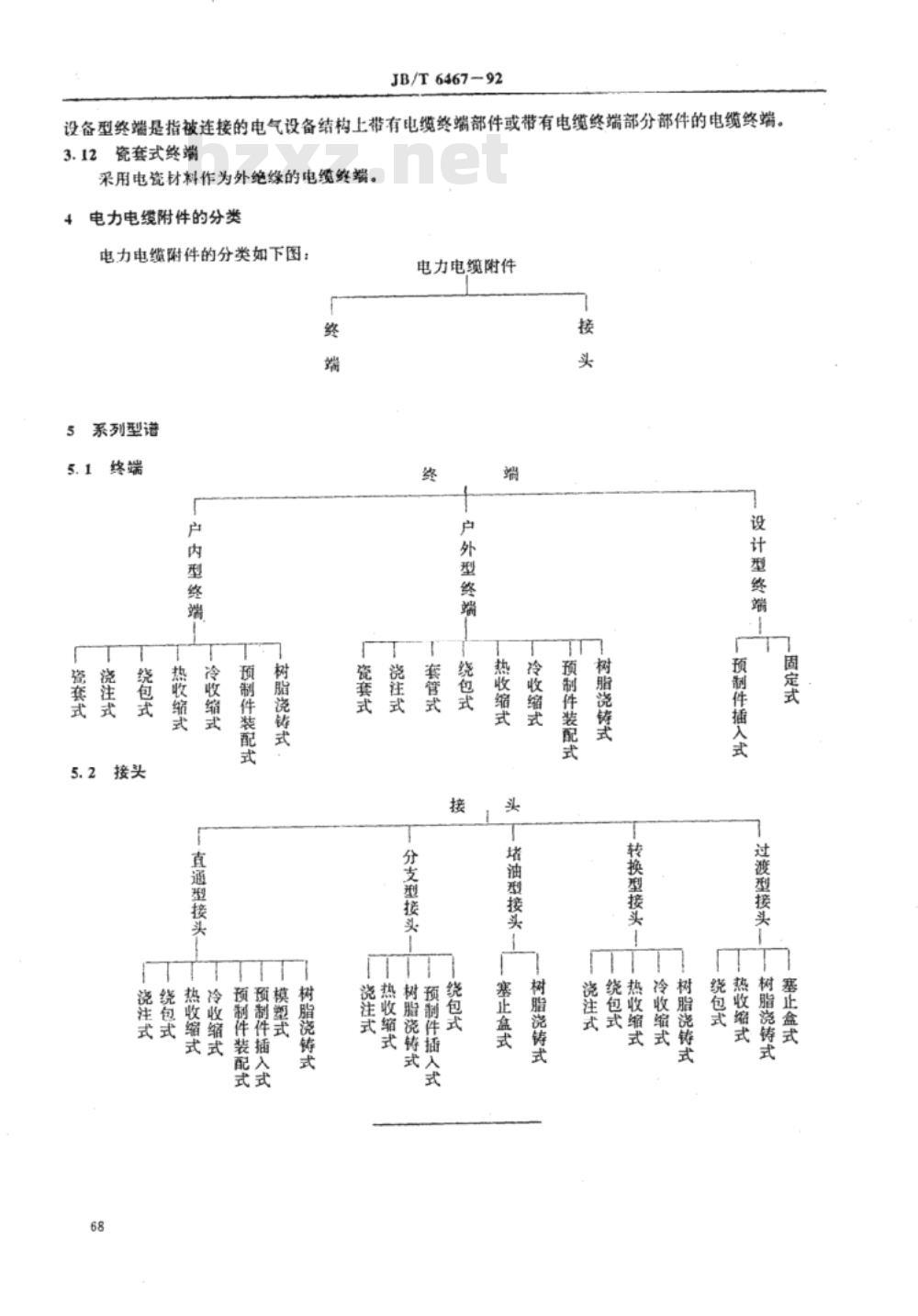

采用电瓷材料作为外绝缘的电缆终端。电力电缆附件的分类
电力电缆附件
电力电附件的分类如下图：
系列型谱
5.1终端
设计型终端！
户外型终端
周定式
预制件插入式
树脂铸式
预制件装配式
冷收缩式
热收缩式
绕包式
套管式
说注式
瓷套武
树脂浇铸式
预制件装配式
冷收缩式
热收缩式
绕包式
浣注式
瓷龚式
过溅型接头，
转换型接头！
堵油型接
分支型接头，
直通型接头
塞止盒式下载标准就来标准下载网
树脂浇铸式
热收缩式
绕包式
树脂浇铸式
冷收输式
统包式
树脂浣铸式
赛止盒式
绕包式
树脂浇铸式
换塑式

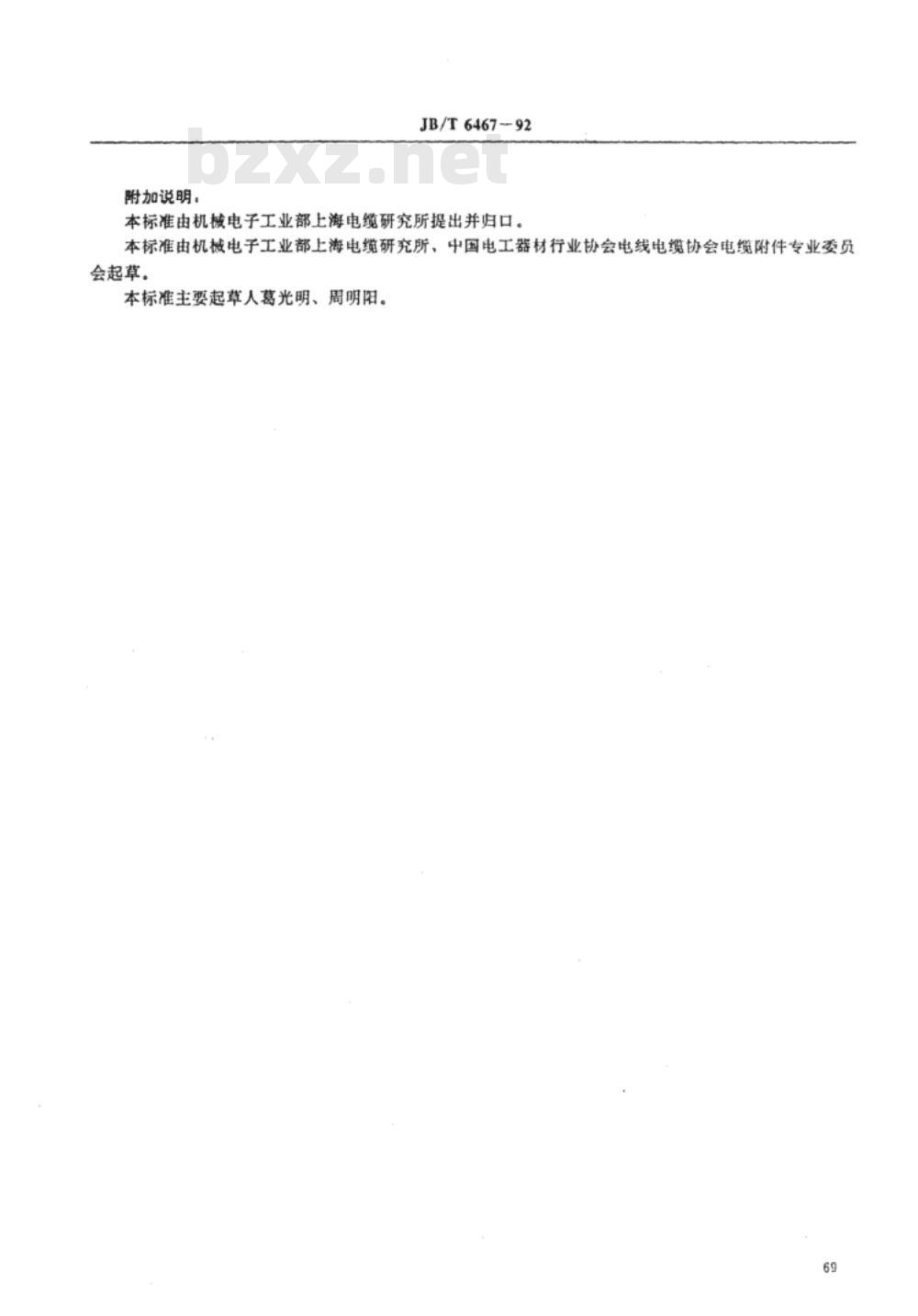

附加说明：
JB/T 646792
本标准由机械电子工业部上海电缆研究所提出并归口。本标准由机械电子工业部上海电缆研充所、中国电工器材行业协会电线电缆协会电缆附件专业委员会起草。
本标准主要起人葛光明、周明阳。69
