【机械行业标准(JB)】 额定电压26/35kV 及以下电力电缆直通型绕包式接头

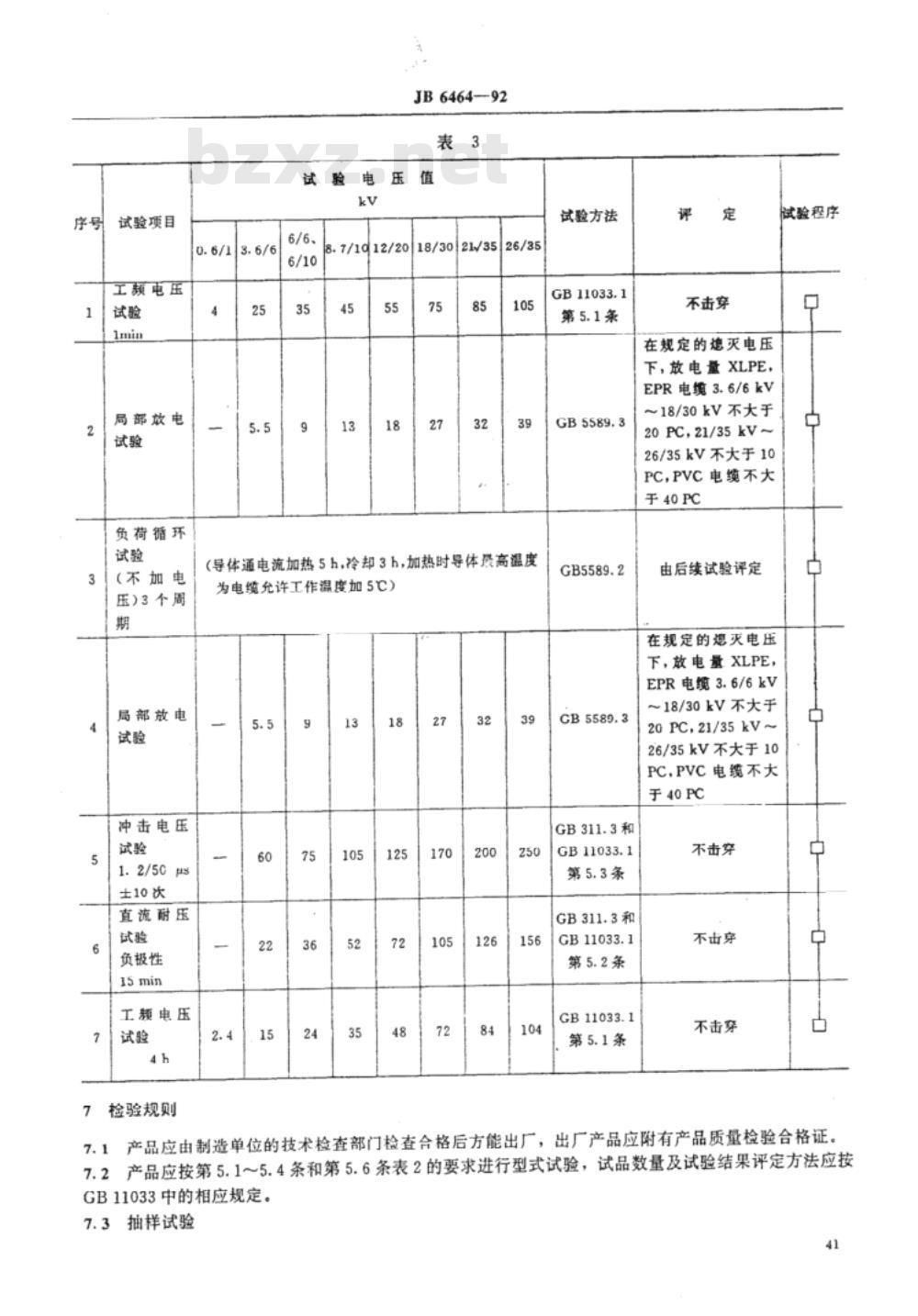

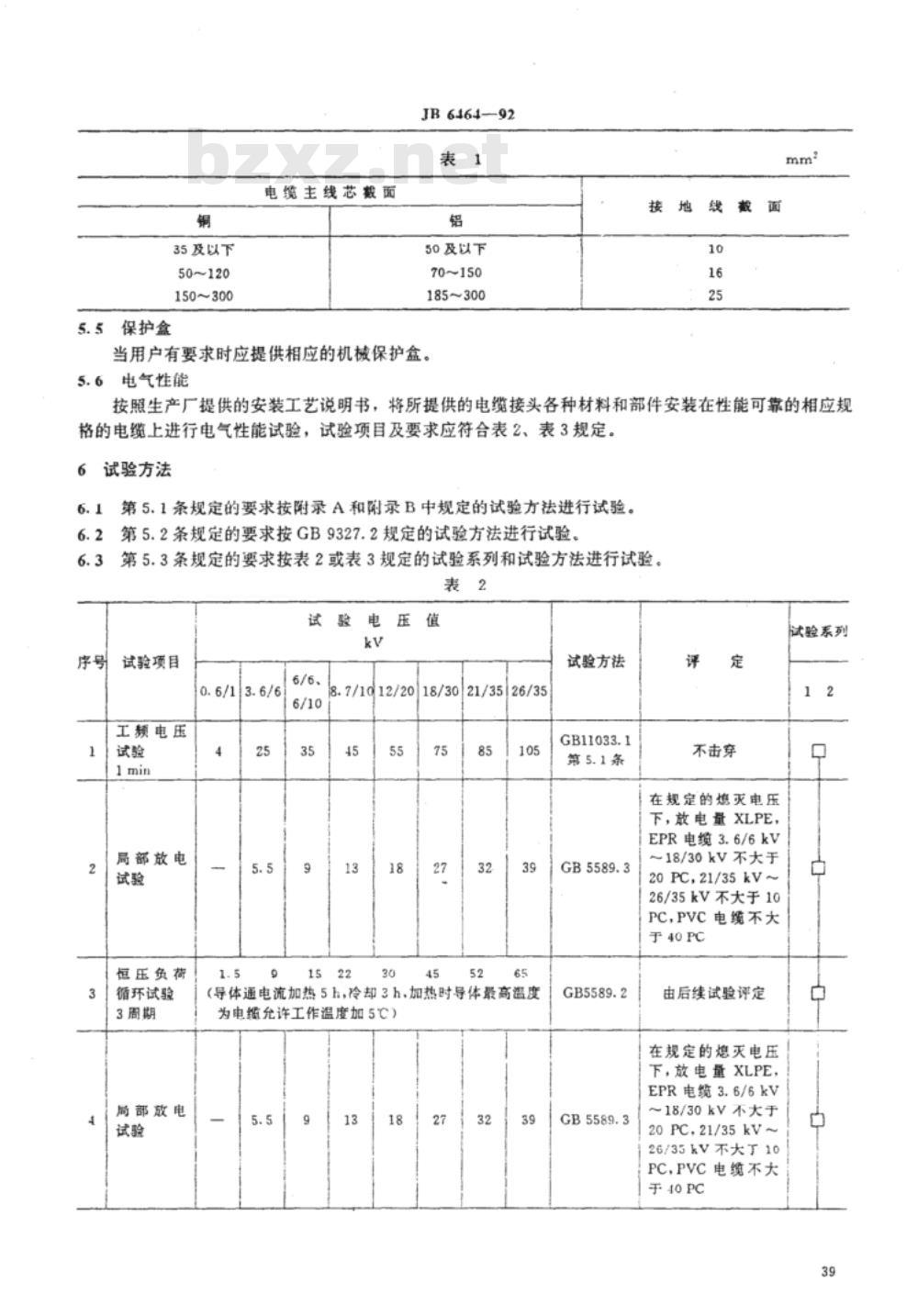

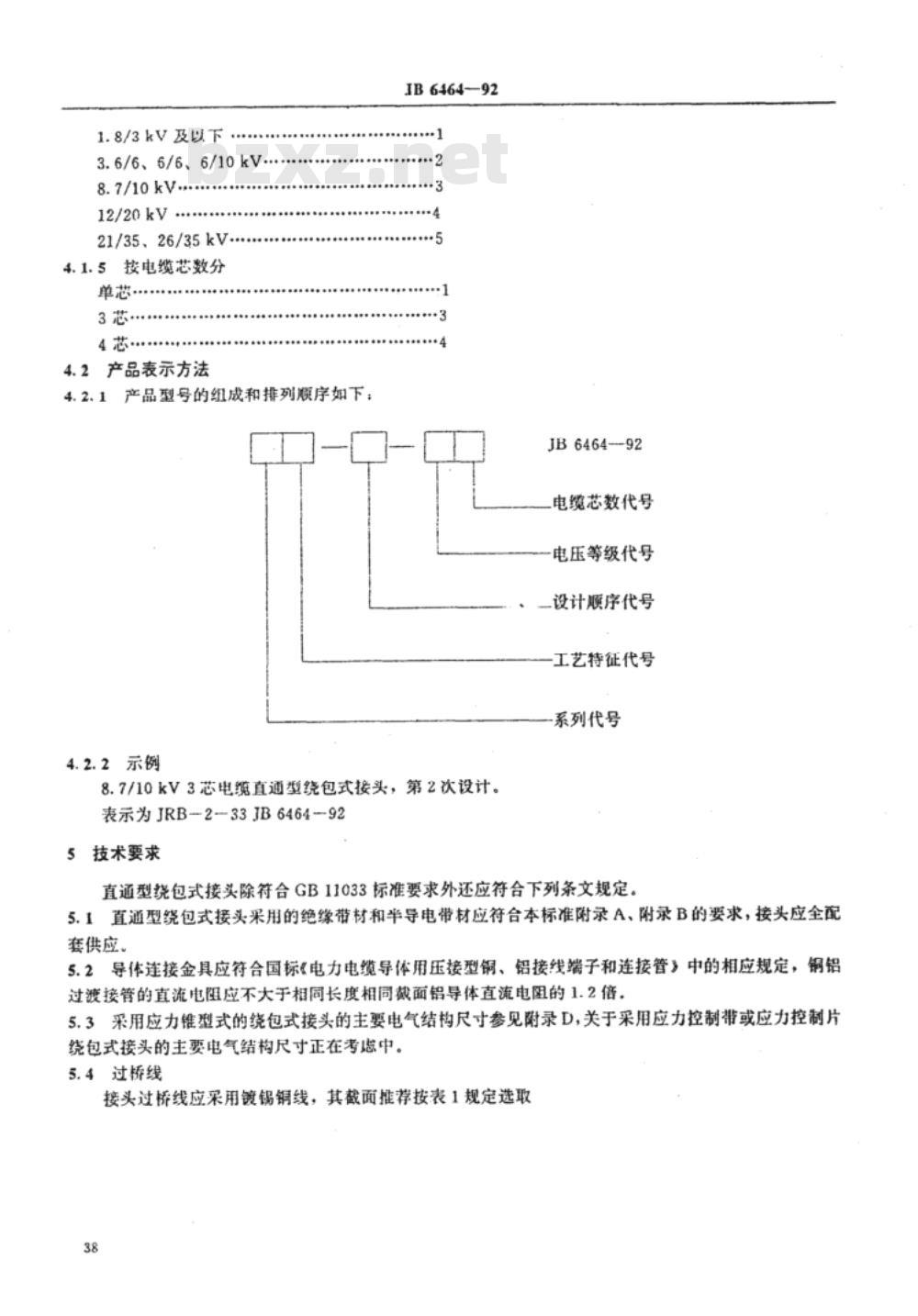

中华人民共和国机械行业标准 额定电压26/35kV及以下电力电缆直通型绕包式接头 JB6464-92 本标准规定了额定电压26/35kV及以下电力电缆用直通型绕包式接头的产品标记和代号、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于额定电压26/35kV及以下挤包绝缘电力电缆用的自粘性橡胶带直通型绕包式电缆接头，使用条件符合GB11033.1第4.1条规定。 2 引用标准 GB2900.10 GB11033 国标 GB5589 GB9327 GB311.3 GB528 GB1695 GB1692 GB1693 GB3048.3 3 术语 电工名词术语 电线电缆 额定电压26/35kV及以下电力电缆附件基本技术要求 电力电缆导体用压接型铜、铝接线端子和连接管电缆附件试验方法 电缆导体压缩和机械连接接头试验方法 高压试验技术第二部分试验程序 硫化橡胶拉伸性能的测定 硫化橡胶击穿强度和耐电压测定方法 硫化橡胶绝缘电阻率的测定方法 硫化橡胶工频介电常数和介质损耗角正切值的测定方法 电线电缆半导体橡塑材料电阻率试验方法 本标准采用GB2900.10及GB11033.1规定的术语。 4 产品标记和代号 4.1 代号 4.1.1 按系列分 直通型接头系列 4.1.2 按工艺特征分 绕包式。 4.1.3 按设计的先后顺序分 第1次设计 第2次设计。 4.1.4 按电压等级分 1.8/3kV及以下 3.6/6、6/6、6/10kV 8.7/10kV 12/20kV 21/35，26/35kV。 4.1.5 按电缆芯数分 单芯 3芯 4芯 4.2 产品表示方法 4.2.1 产品型号的组成和排列顺序如下： 4.2.2 示例 JB6464-92 8.7/10kV 3芯电缆直通型绕包式接头，第2次设计。表示为 JRB-233JB6464-92 5 技术要求 5.1 直通型绕包式接头采用的绝缘带材和半导电带材应符合本标准附录A、附录B的要求，接头应全配套供应。 5.2 导体连接金具应符合国标电力电缆导体用压接型铜、铝接线端子和连接管中的相应规定，钢铝过渡接管的直流电阻应不大于相同长度相同裁面铝导体直流电阻的1.2倍。 5.3 采用应力锥型式的绕包式接头的主要电气结构尺寸参见附录D，关于采用应力控制带或应力控制片绕包式接头的主要电气结构尺寸正在考虑中。 5.4 过桥线 接头过桥线应采用镀锡铜线，其截面推荐按表1规定选取。 5.5 保护盒 电缆主线芯数面 当用户有要求时应提供相应的机械保护盒。 5.6 电气性能 接地 线截面 10 16 25 按照生产厂提供的安装工艺说明书，将所提供的电缆接头各种材料和部件安装在性能可靠的相应规格的电缆上进行电气性能试验，试验项目及要求应符合表2、表3规定。 6 试验方法 6.1 第5.1条规定的要求按附录A和附录B中规定的试验方法进行试验。 6.2 第5.2条规定的要求按GB9327.2规定的试验方法进行试验。 6.3 第5.3条规定的要求按表2或表3规定的试验系列和试验方法进行试验。 表2 试验电压值 序号 试验项目 工额电压 1min局部放电试验 恒压负荷循环试验 试验 0.6/13.6/6 25 5.5 1.5 9 6/6、6/10 35 kV 8.7/10 12/20 18/30 21/35 45 13 15 18 27 45 55 32 52 105
