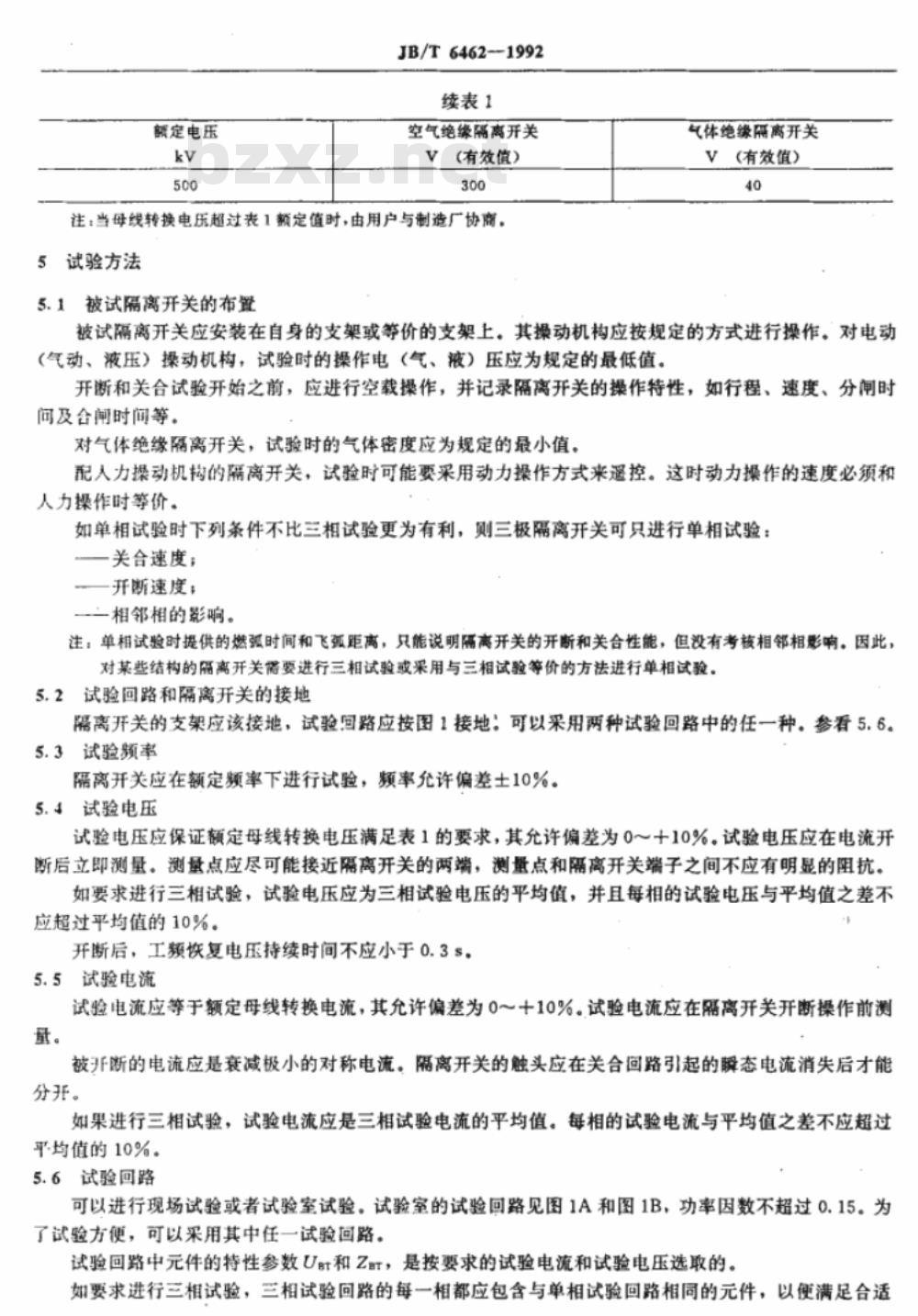

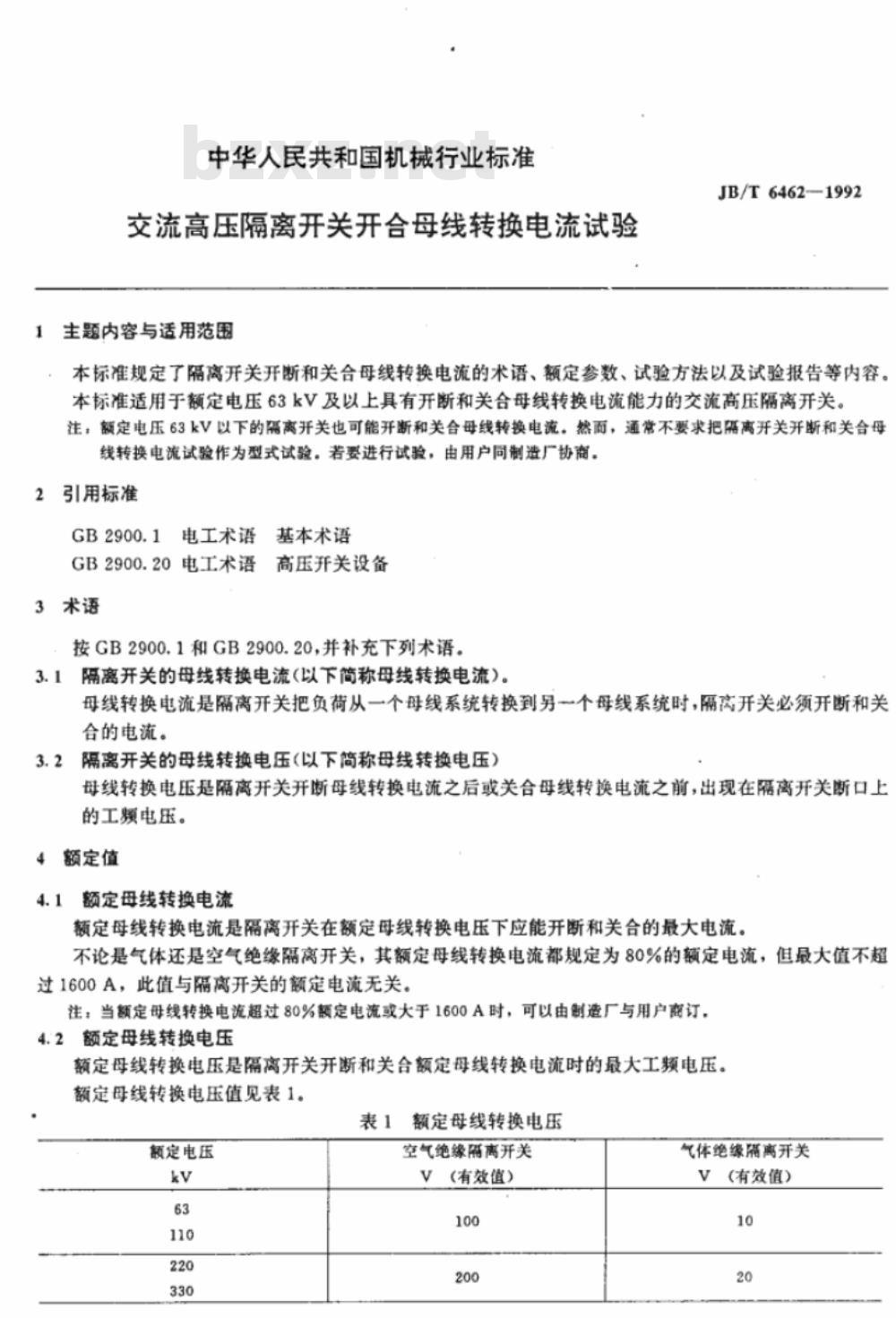

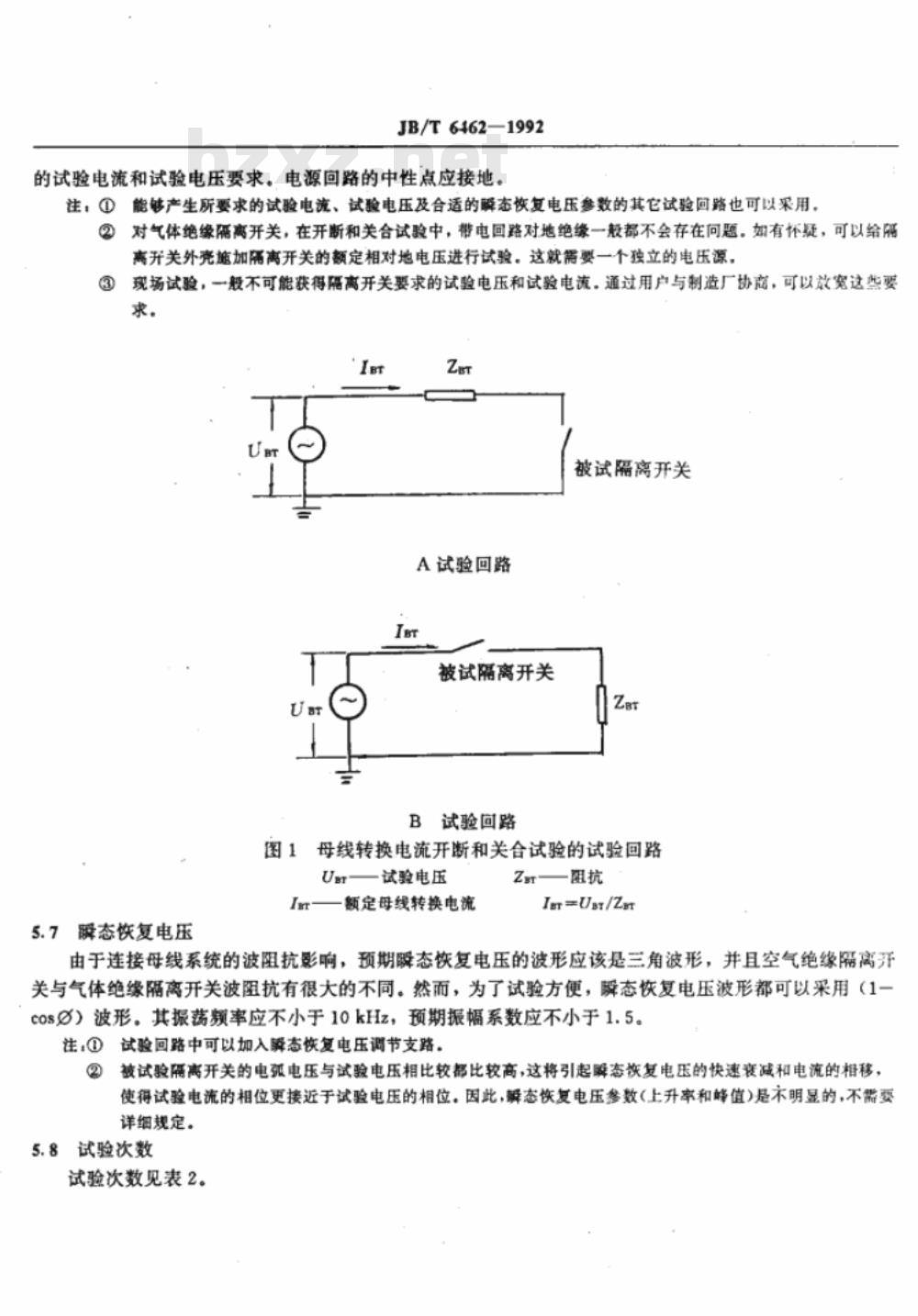

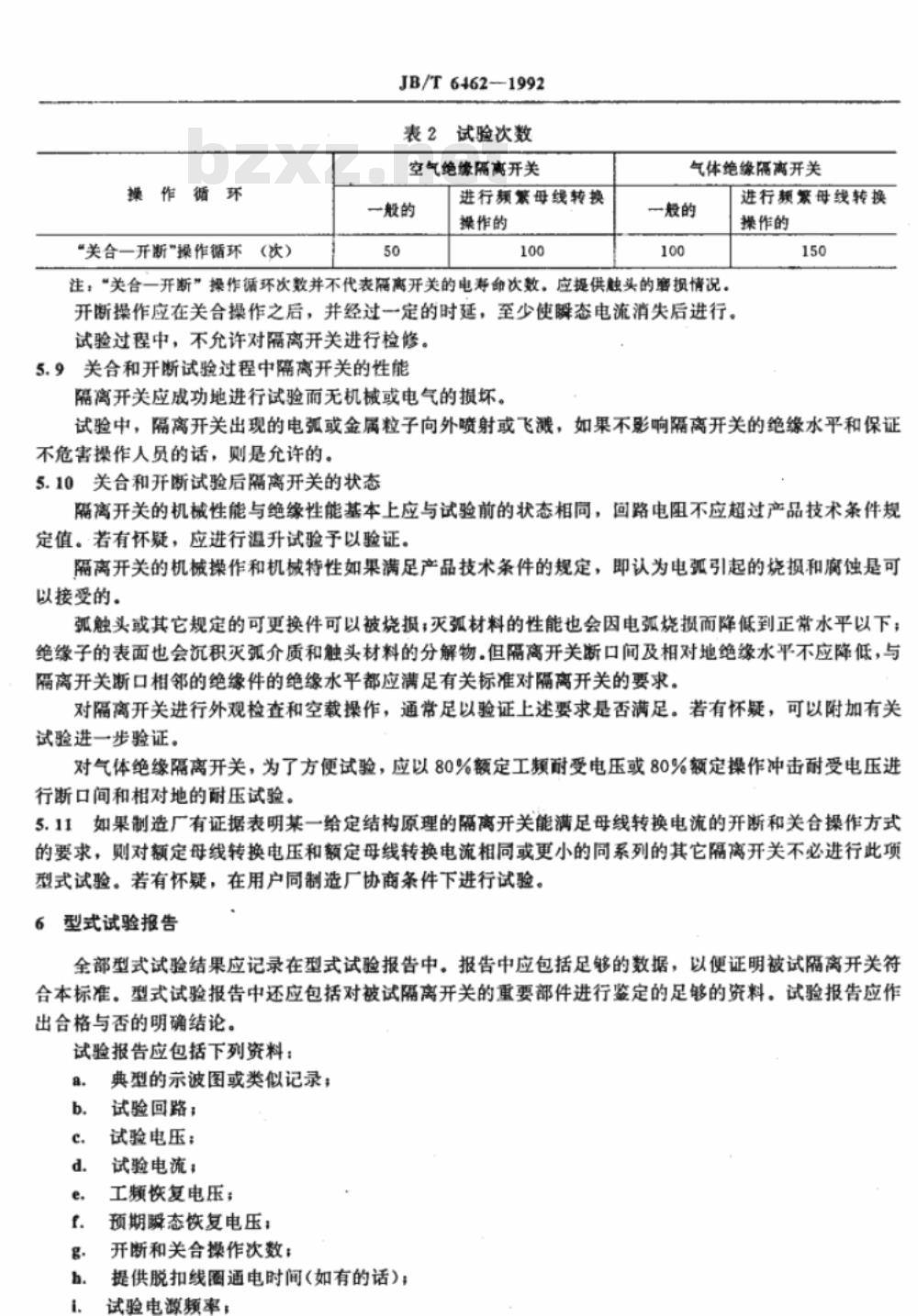

中华人民共和国机械行业标准 交流高压隔离开关开合母线转换电流试验 JB/T6462-1992 本标准规定了隔离开关开断和关合母线转换电流的术语、额定参数、试验方法以及试验报告等内容。本标准适用于额定电压63kV及以上具有开断和关合母线转换电流能力的交流高压隔离开关。 注：额定电压63kV以下的隔离开关也可能开断和关合母线转换电流，但通常不要求将隔离开关开断和关合母线转换电流试验作为型式试验。若要进行试验，由用户与制造厂协商。 2 引用标准 GB2900.1 电工术语基本术语 GB2900.20 电工术语高压开关设备 3 术语 按GB2900.1和GB2900.20，并补充下列术语。 隔离开关的母线转换电流（以下简称母线转换电流） 3.1 母线转换电流是隔离开关把负荷从一个母线系统转换到另一个母线系统时，隔离开关必须开断和关合的电流。 3.2 隔离开关的母线转换电压（以下简称母线转换电压） 母线转换电压是隔离开关开断母线转换电流之后或关合母线转换电流之前，出现在隔离开关断口上的工频电压。 4 额定值 4.1 额定母线转换电流 额定母线转换电流是隔离开关在额定母线转换电压下应能开断和关合的最大电流。不论是气体还是空气绝缘隔离开关，其额定母线转换电流都规定为80%的额定电流，但最大值不超过1600A，此值与隔离开关的额定电流无关。 注：当额定母线转换电流超过80%额定电流或大于1600A时，可以由制造厂与用户协商确定。 4.2 额定母线转换电压 额定母线转换电压是隔离开关开断和关合额定母线转换电流时的最大工频电压。额定母线转换电压值见表1。 表1 额定母线转换电压 额定电压(kV) 63 110 220 330 空气绝缘隔离开关 V（有效值） 100 200 气体绝缘隔离开关 V(有效值) 10 20 额定电压(kV) 500 JB/T6462-1992 续表1 空气绝缘隔离开关 V(有效值) 300 注：当母线转换电压超过表1额定值时，由用户与制造厂协商。 5 试验方法 5.1 被试隔离开关的布置 被试隔离开关应安装在自身的支架或等价的支架上。其操动机构应按规定的方式进行操作。对电动（气动、液压）操动机构，试验时的操作电（气、液）压应为规定的最低值。开断和关合试验开始之前，应进行空载操作，并记录隔离开关的操作特性，如行程、速度、分闸时间及合闸时间等。 对气体绝缘隔离开关，试验时的气体密度应为规定的最小值。配有人力操动机构的隔离开关，试验时可能要采用动力操作方式来遥控。此时，动力操作的速度必须和人力操作时等价。 如单相试验时，下列条件不比三相试验更为有利，则三极隔离开关可只进行单相试验：关合速度；开断速度；相邻相的影响。 注：单相试验时提供的燃弧时间和飞弧距高，只能说明隔离开关的开断和关合性能，但没有考核相邻相影响。因此，对某些结构的隔离开关需要进行三相试验或采用与三相试验等价的方法进行单相试验。 5.2 试验回路和隔离开关的接地 隔离开关的支架应该接地，试验回路应按图1接地：可以采用两种试验回路中的任一种。参看5.6。 5.3 试验频率 隔离开关应在额定频率下进行试验，频率允许偏差±10%。 5.4 试验电压 试验电压应保证额定母线转换电压满足表1的要求，其允许偏差为±10%。试验电压应在电流开断后立即测量。测量点应尽可能接近隔离开关的两端，测量点和隔离开关端子之间不应有明显的阻抗。如要求进行三相试验，试验电压应为三相试验电压的平均值，并且每相的试验电压与平均值之差不应超过平均值的10%。 开断后，工频恢复电压持续时间不应小于0.3s。 5.5 试验电流 试验电流应等于额定母线转换电流，其允许偏差为±10%。试验电流应在隔离开关开断操作前测量。 被开断的电流应是衰减极小的对称电流。隔离开关的触头应在关合回路引起的瞬态电流消失后才能分开。 如果进行三相试验，试验电流应是三相试验电流的平均值。每相的试验电流与平均值之差不应超过平均值的10%。 5.6 试验回路 可以进行现场试验或者试验室试验。试验室的试验回路见图1A和图1B，功率因数不超过0.15。为了试验方便，可以采用其中任一试验回路。试验回路中元件的特性参数U和ZT，是按要求的试验电流和试验电压选取的。如要求进行三相试验，三相试验回路的每一相都应包含与单相试验回路相同的元件，以便满足合适的试验电流和试验电压要求。电源回路的中性点应接地。 注：①能够产生所要求的试验电流、试验电压及合适的瞬态恢复电压参数的其它试验回路也可以采用。②对气体绝缘隔离开关，在开断和关合试验中，带电回路对地绝缘一般都不会存在问题。如有怀疑，可以给隔离开关外壳施加筛选电压。
