【机械行业标准(JB)】 煤用单轴振动筛

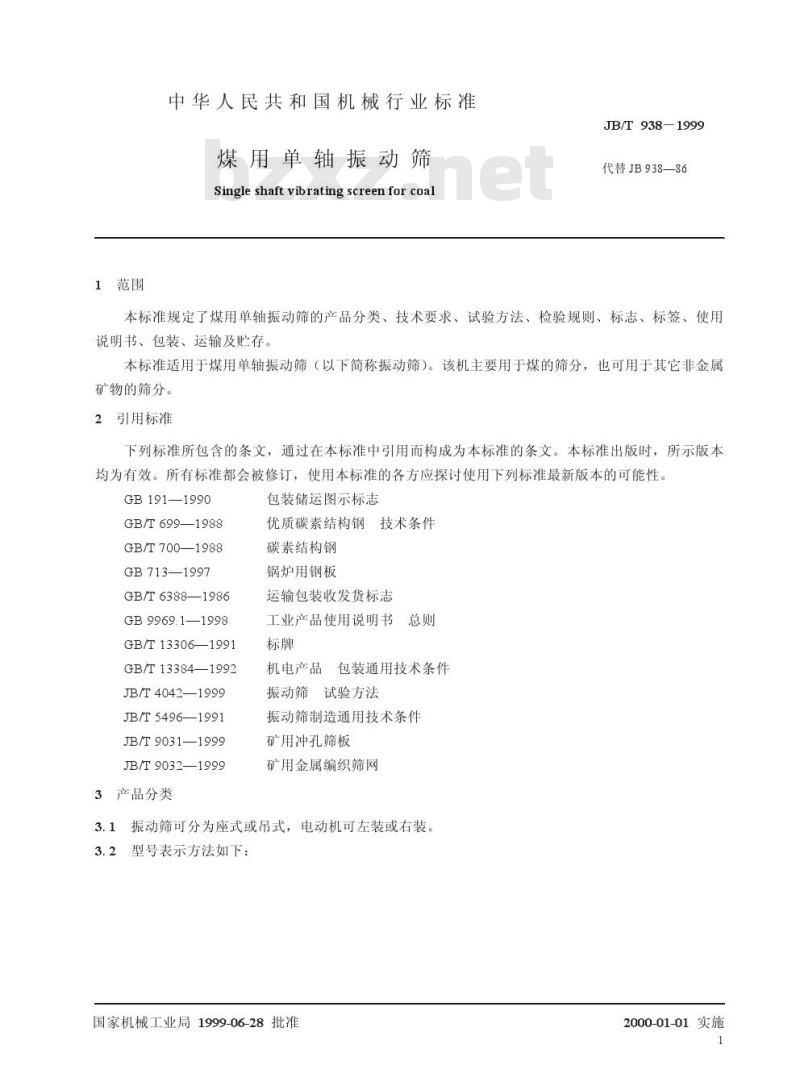

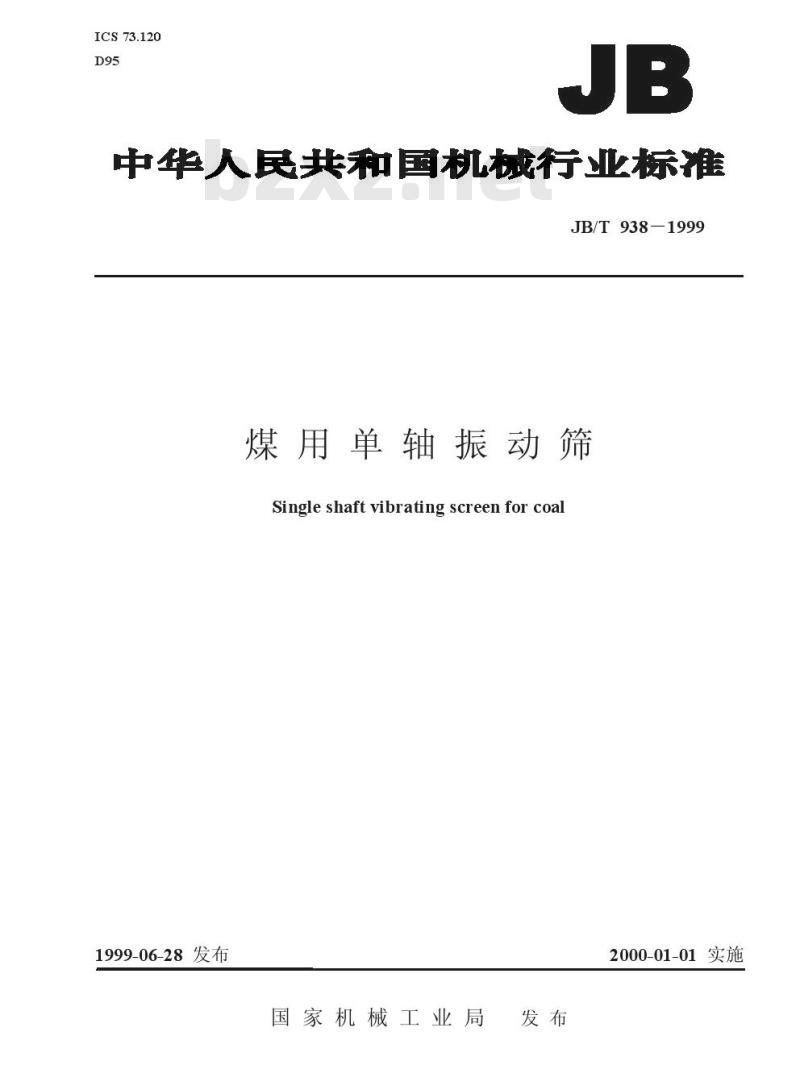

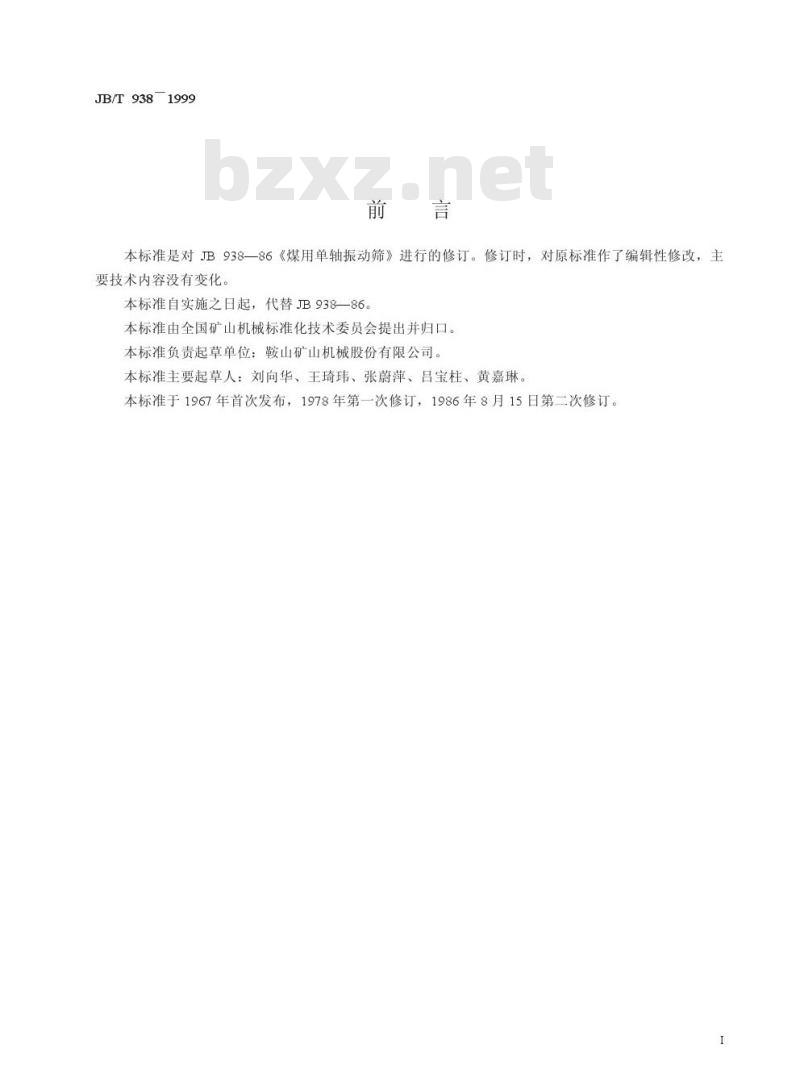

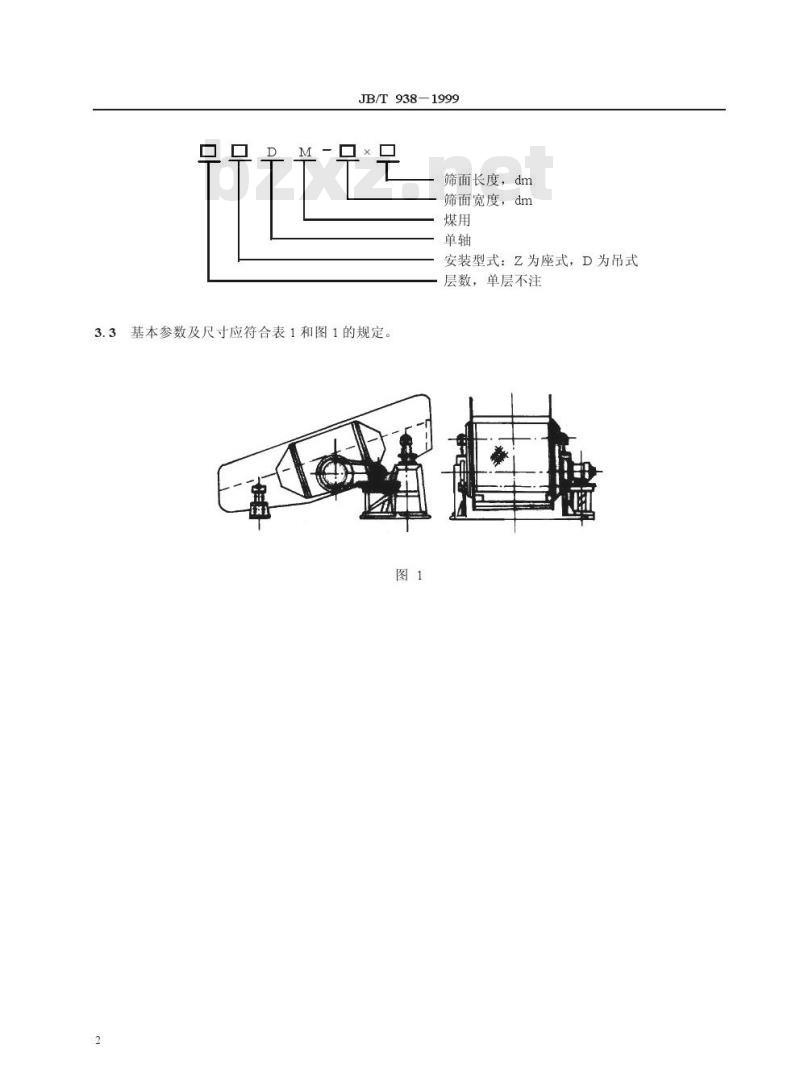

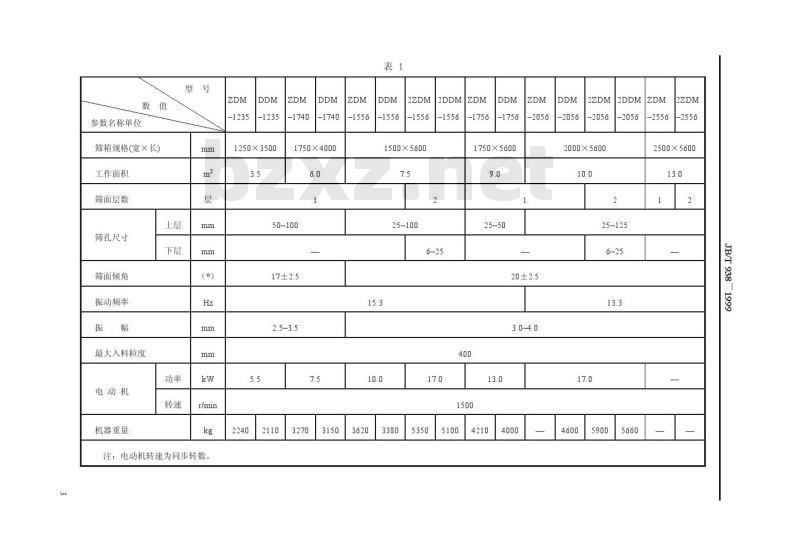

中华人民共和国机械行业标准 JB/T 938-1999 煤用单轴振动筛 1999年06月28日发布，2000年01月01日实施，国家机械工业局发布。 本标准是对JB938-86《煤用单轴振动筛》进行的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起，代替JB938-86。 本标准由全国矿山机械标准化技术委员会提出并归口，起草单位：鞍山矿山机械股份有限公司，主要起草人：刘向华、王琦玮、张蔚萍、吕宝柱、黄嘉琳。 1. 范围 本标准规定了煤用单轴振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输及贮存。 本标准适用于煤用单轴振动筛（以下简称振动筛）。该机主要用于煤的筛分，也可用于其它非金属矿物的筛分。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文： GB 191—1990 运输包装收发货标志 GB/T 699—1988 优质碳素结构钢技术条件 GB/T 700—1988 碳素结构钢 GB 713—1997 锅炉用钢板 GB/T 6388—1986 运输包装 GB 9969.1—1998 工业产品使用说明书 GB/T 13306—1991 标牌 GB/T 13384—1992 机电产品包装通用技术条件 JB/T 4042—1999 振动筛试验方法 JB/T 5496—1991 振动筛制造通用技术条件 JB/T 9031—1999 振动筛检验规则 JB/T 9032—1999 振动筛包装运输 3. 产品分类 振动筛可分为座式或吊式，电动机可左装或右装。型号表示方法如下： 3.1 产品型号：M-×，筛面长度，dm；筛面宽度，dm；煤用单轴；安装型式：Z为座式，D为吊式；层数，单层不注。 4. 技术要求 4.1 振动筛应符合本标准和JB/T 5496的规定，并按经规定程序批准的图样及技术文件制造。 4.2 凡外协件、外购件应有合格证，并经质量检验部门检验合格后方可进行装配。 4.3 振动筛的结构应当保证： a）便于维修和更换易损件； b）防止灰尘落入轴承内和轴承漏油； c）螺栓应防止松动； d）正常工作情况下物料无跑偏和撒出侧板现象。 5. 性能要求 见表1。 表1：振动筛基本参数及尺寸 序号 | 参数名称 | 单位 | 数值 1 | 筛箱规格（宽×长） | mm | 1250×3500 2 | 工作面积 | m² | 3.5 3 | 筛面层数 | 层 | 1 4 | 筛孔尺寸 | mm | 50~100 5 | 筛面倾角 | ° | 17±2.5 6 | 振动频率 | Hz | 2.5~3.5 7 | 振幅 | mm | 5.5 8 | 最大入料粒度 | mm | 2240 9 | 电动机功率 | kw | 7.5 10 | 电动机转速 | r/min | 3270 11 | 机器重量 | kg | 2110 注：电动机转速为同步转数。 6. 检验规则 6.1 出厂检验为表1中的1、2、3、4项，其它按GB/T 10579—1989中第2章规定进行。 6.2 包装、标志、贮存和运输按GB/T 10579—1989中的第3、4章规定进行。 7. 标志与标签 7.1 振动筛的标牌应标明产品型号、规格、生产厂家、制造日期等信息。 7.2 标签应清晰标明产品名称、技术要求及注意事项。 8. 使用说明书 使用说明书应详细列出振动筛的安装、操作、维修及注意事项。
