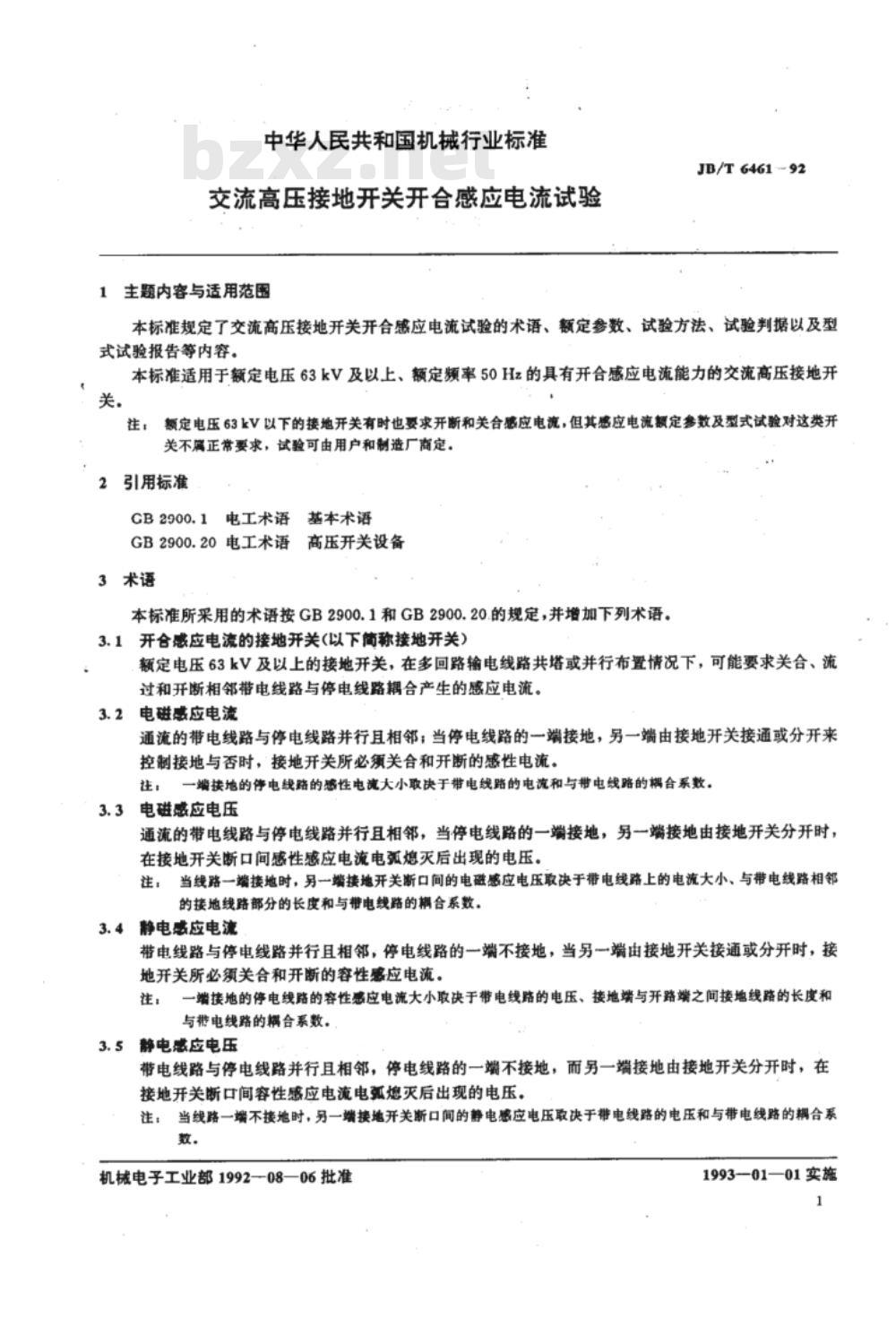

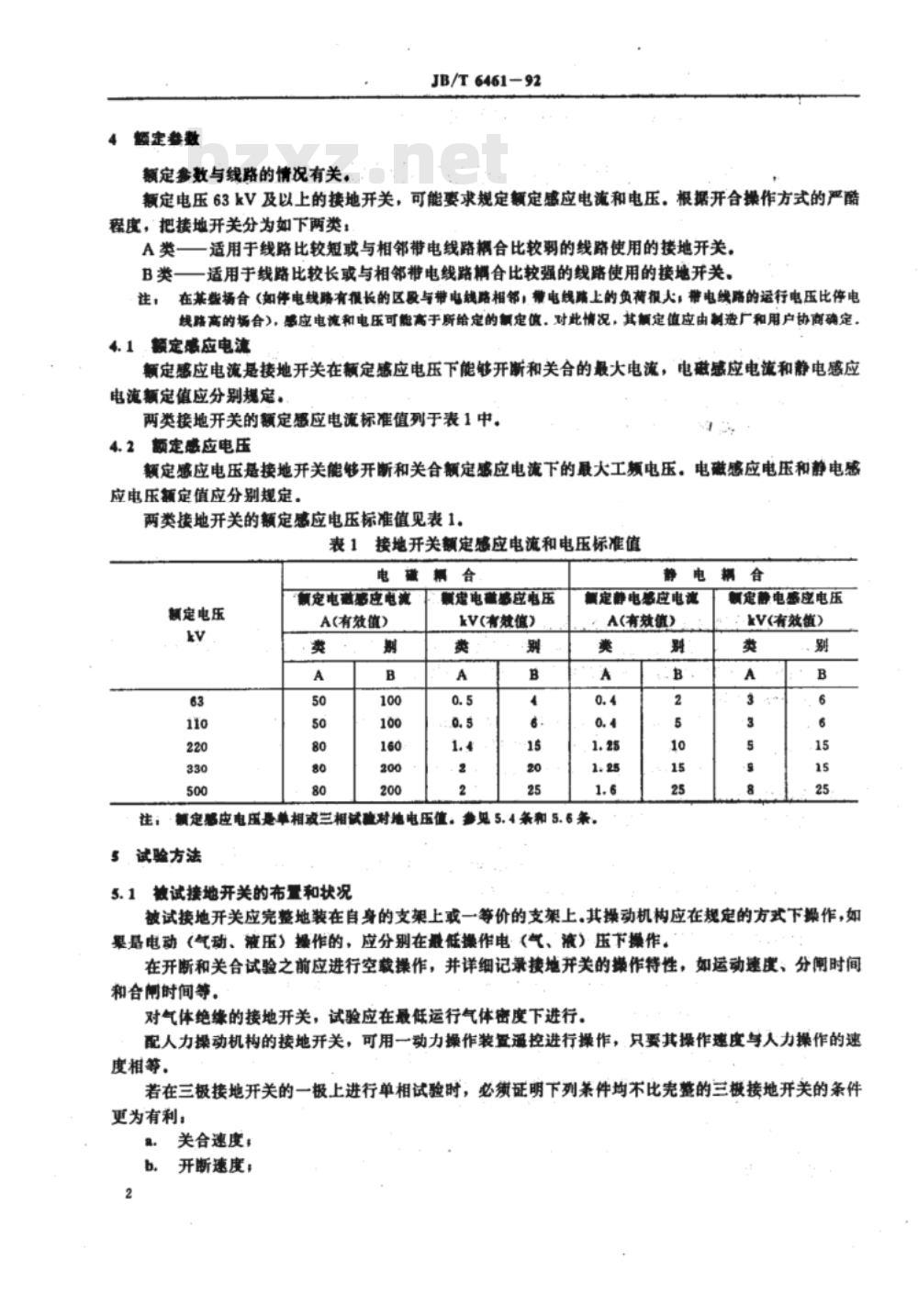

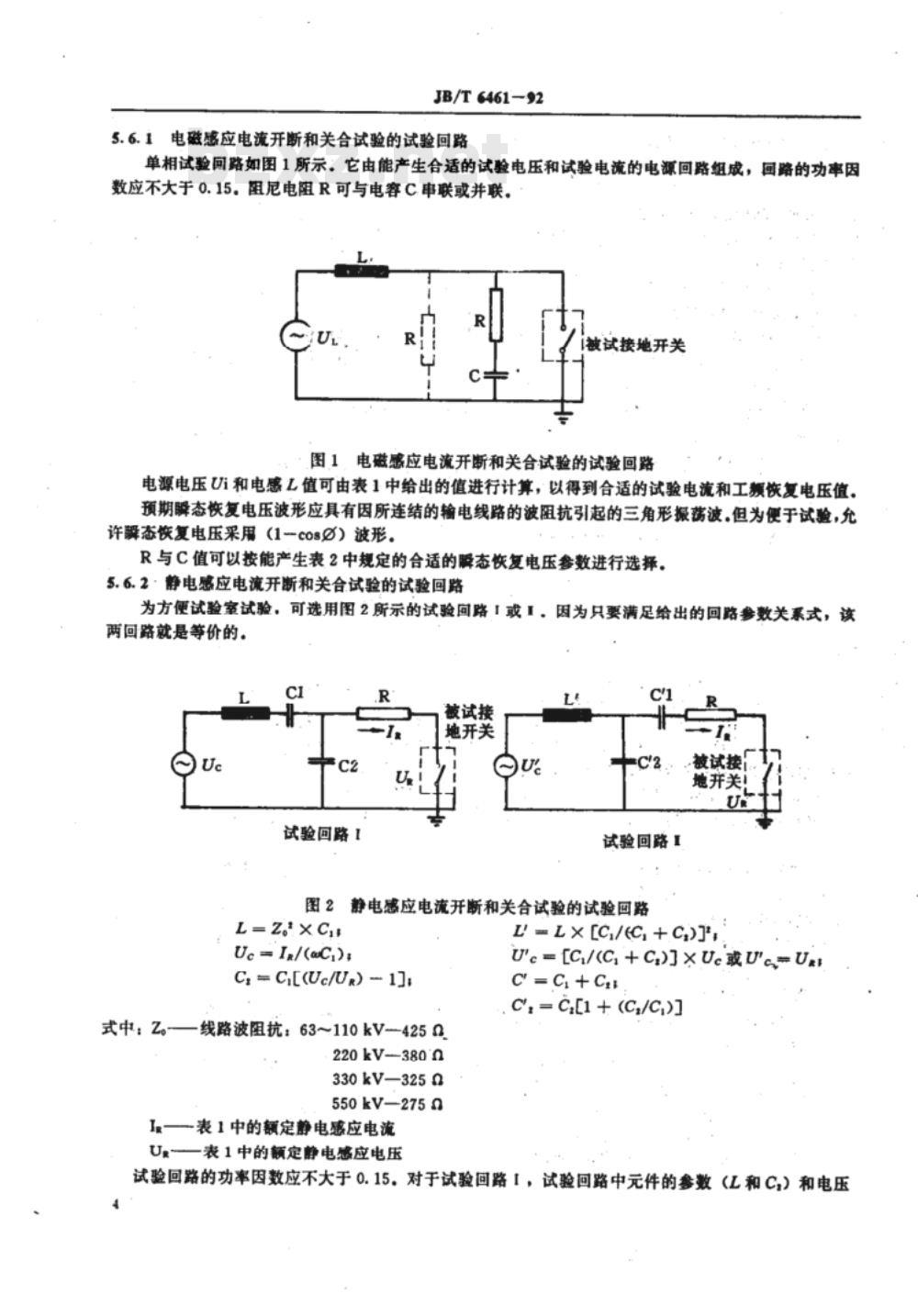

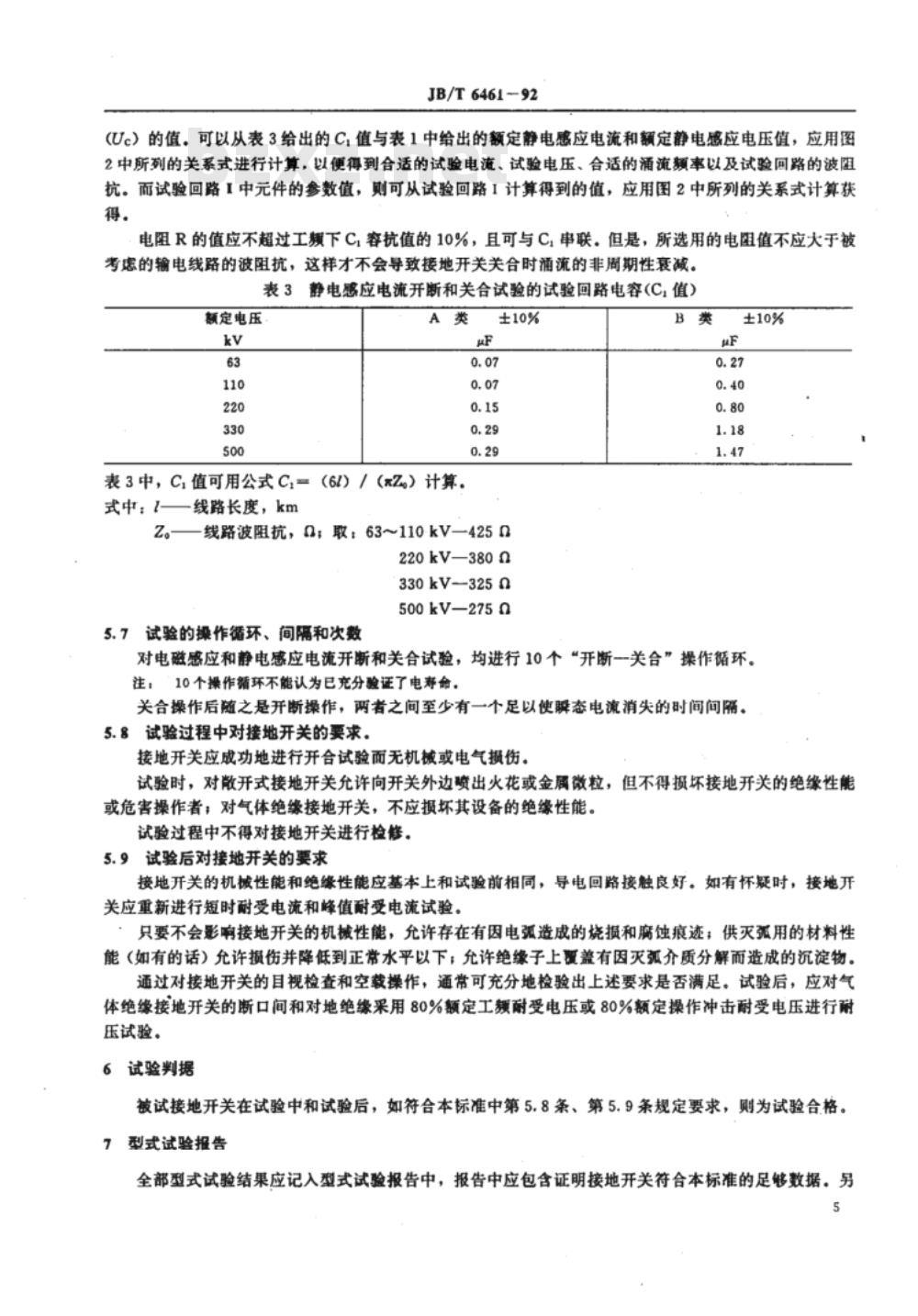

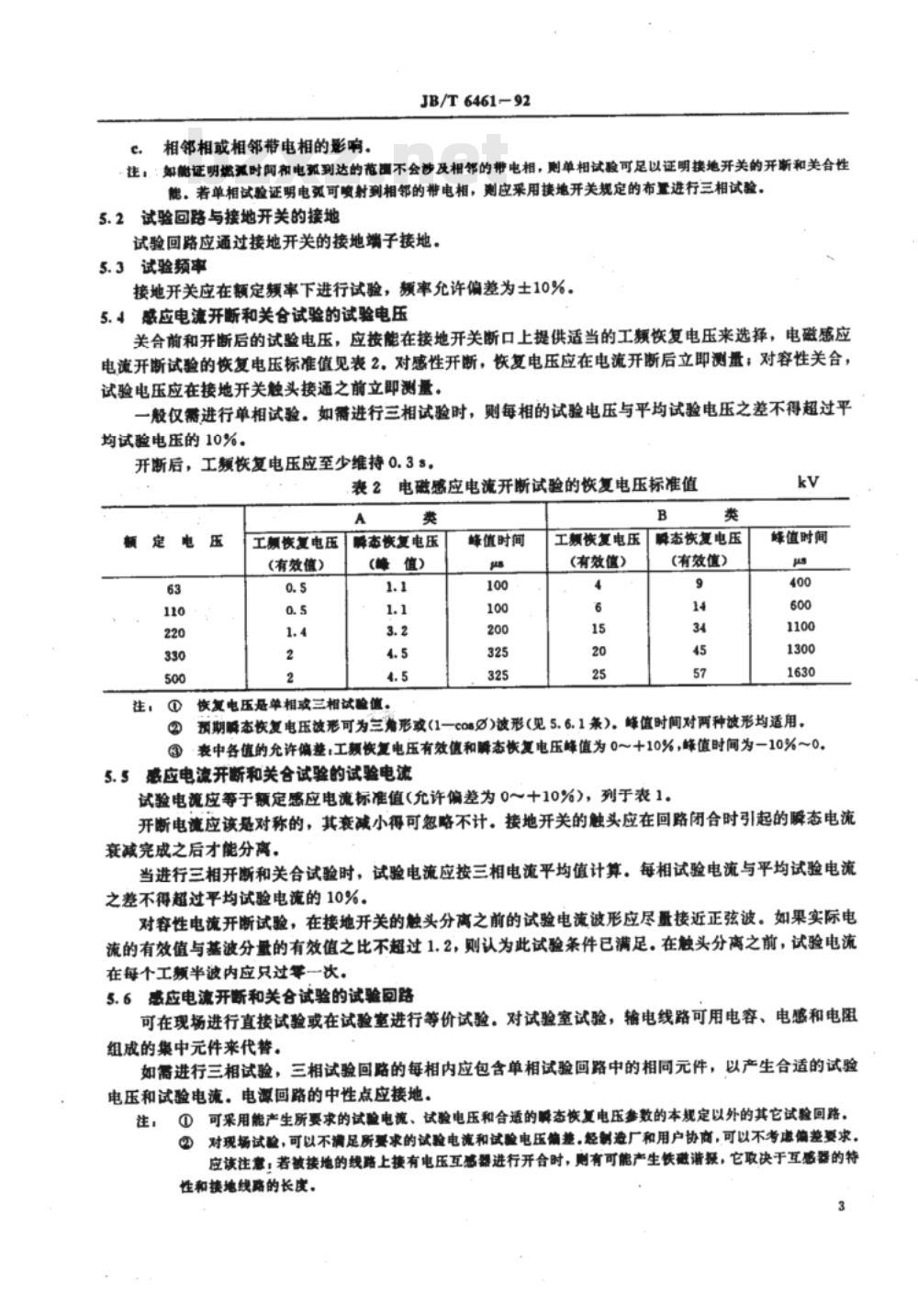

中华人民共和国机械行业标准 交流高压接地开关开合感应电流试验 1 主题内容与适用范围 JB/T6461~92 本标准规定了交流高压接地开关开合感应电流试验的术语、额定参数、试验方法、试验判据以及型式试验报告等内容。本标准适用于额定电压63kV及以上、额定频率50Hz的具有开合感应电流能力的交流高压接地开关。 注：额定电压63kV以下的接地开关有时也要求开断和关合感应电流，但其感应电流额定参数及型式试验对这类开关不属正常要求，试验可由用户和制造厂商定。 2 引用标准 GB2900.1 电工术语基本术语 GB2900.20 电工术语高压开关设备 3 术语 本标准所采用的术语按GB2900.1和GB2900.20的规定，并增加下列术语。 3.1 开合感应电流的接地开关（以下简称接地开关） 额定电压63kV及以上的接地开关，在多回路输电线路共塔或并行布置情况下，可能要求关合、流过和开断相邻带电线路与停电线路耦合产生的感应电流。 3.2 电磁感应电流 通流的带电线路与停电线路并行且相邻；当停电线路的一端接地，另一端由接地开关接通或分开来控制接地与否时，接地开关所必关合和开断的感性电流。 注：一端接地的停电线路的感性电流大小取决于带电线路的电流和与带电线路的耦合系数。 3.3 电磁感应电压 通流的带电线路与停电线路并行且相邻，当停电线路的一端接地，另一端接地由接地开关分开时，在接地开关断口间感性感应电流电弧熄灭后出现的电压。当线路一端接地时，另一端接地开关断口间的电磁感应电压取决于带电线路上的电流大小、与带电线路相邻的接地线路部分的长度和与带电线路的耦合系数。 3.4 静电感应电流 带电线路与停电线路并行且相邻，停电线路的一端不接地，当另一端由接地开关接通或分开时，接地开关所必须关合和开断的容性感应电流。 注：一端接地的停电线路的容性感应电流大小取决于带电线路的电压、接地端与开路端之间接地线路的长度和与带电线路的耦合系数。 3.5 静电感应电压 带电线路与停电线路并行且相邻，停电线路的一端不接地，而另一端接地由接地开关分开时，在接地开关断口间容性感应电流电弧熄灭后出现的电压。 注：当线路一端不接地时，另一端接地开关断口间的静电感应电压取决于带电线路的电压和与带电线路的耦合系数。 机械电子工业部 1992-08-06 批准 1993-01-01 实施 4 额定参数 额定参数与线路的情况有关。 JB/T6461-92 额定电压63kV及以上的接地开关，可能要求规定额定感应电流和电压。根据开合操作方式的严酷程度，把接地开关分为如下两类，A类一—适用于线路比较短或与相邻带电线路耦合比较弱的线路使用的接地开关。B类一一适用于线路比较长或与相邻带电线路耦合比较强的线路使用的接地开关。 注，在某些场合（如停电线路有很长的区段与带电线路相邻，带电线路上的负荷较大；带电线路的运行电压比停电线路高的场合），感应电流和电压可能高于所给定的额定，对此情况，其额定值应由制造厂和用户协商确定。 4.1 额定感应电流 额定感应电流是接地开关在额定感应电压下能够开断和关合的最大电流，电磁感应电流和静电感应电流额定值应分别规定。 两类接地开关的额定感应电流标准值列于表1中。 4.2 额定感应电压 额定感应电压是接地开关能够开断和关合额定感应电流下的最大工频电压。电磁感应电压和静电感应电压额定值应分别规定。 两类接地开关的额定感应电压标准值见表1。 表1 接地开关额定感应电流和电压标准值 额定电压(kV) 63 110 220 330 500 电磁感应电流(A)(有效值) A类 50 50 80 80 80 B类 100 100 160 200 200 电磁感应电压(kV)(有效值) A类 0.5 0.5 1.4 2 2 B类 4 6 15 20 25 静电感应电流(A)(有效值) A类 0.4 0.4 1.25 1.25 1.6 B类 2 5 10 15 25 静电感应电压(V)(有效值) A类 3 3 5 5 10 B类 6 6 15 15 25 5 试验方法 5.1 被试接地开关的布置和状况 被试接地开关应完整地装在自身的支架上或等价的支架上。其操动机构应在规定的方式下操作，如果是电动（气动、减压）操作的，应分别在最低操作电（气、液）压下操作。在开断和关合试验之前应进行空载操作，并详细记录接地开关的操作特性，如运动速度、分闸时间和合闸时间等。 对气体绝缘的接地开关，试验应在最低运行气体密度下进行。配有人力操动机构的接地开关...
