【机械行业标准(JB)】 云母箔

中华人民共和国机械行业标准
JB/T901-1995
云母箔
1995-11-24发布
中华人民共和国机械工业部
1996-06-01实施

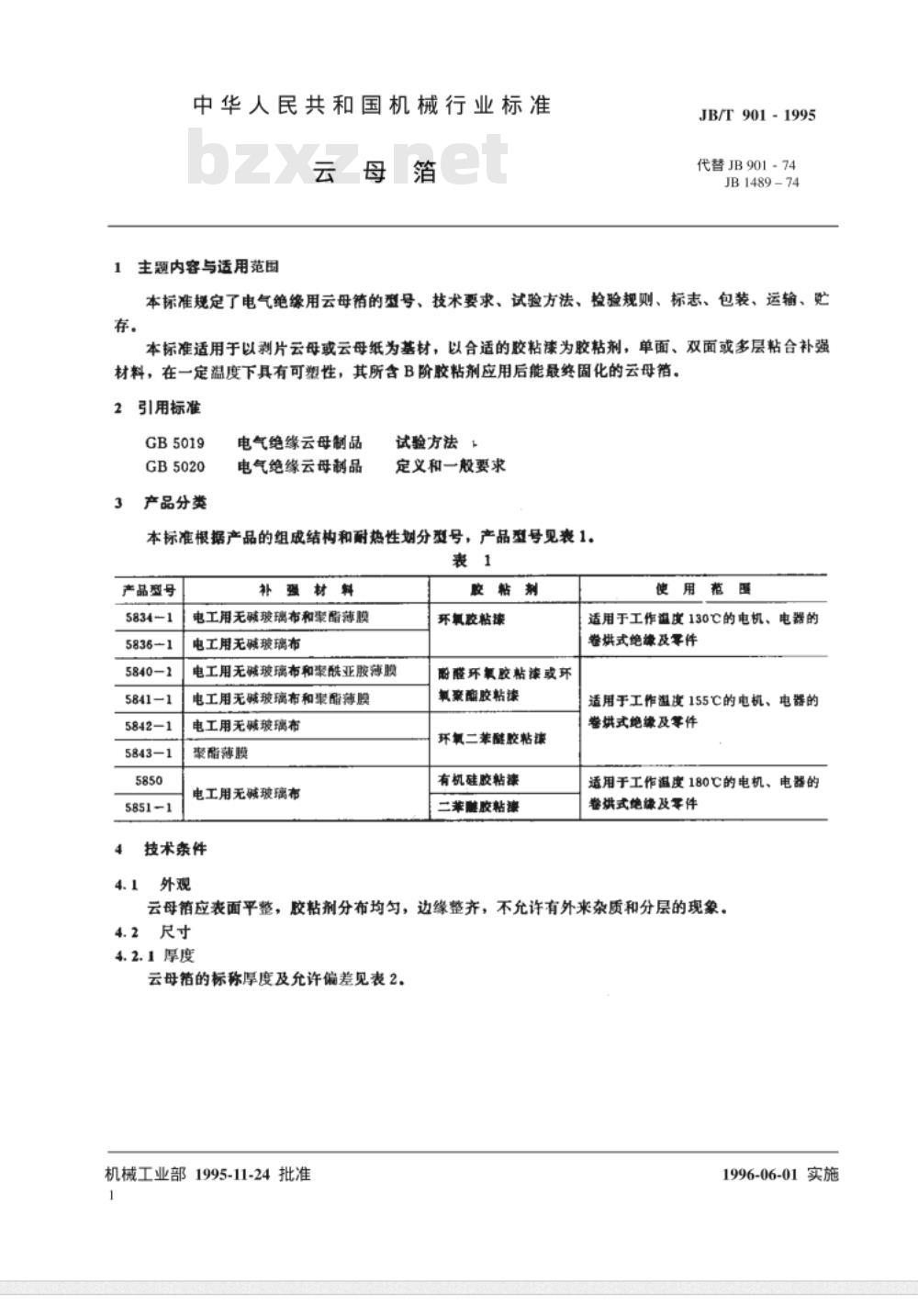

中华人民共和国机械行业标准
主题内容与适用范
JB/T901-1995
代替JB901-74
JB148974www.bzxz.net
本标准规定了电气绝缘用云母箱的型号、技术要求、试验方法、检验规则、标志、包装、运输、览存。
本标准适用于以剥片云母或云母纸为基材，以合适的胶粘漆为胶粘剂，单面、双面或多层粘合补强材料，在一定温度下具有可塑性，其所含B阶胶粘剂应用后能最终固化的云母箔。引用标准
GB5019
GB5020
产品分类
电气绝缘云母制品
电气绝缘云母制品
试验方法
定义和一般要求
本标准根据产品的组成结构和耐热性划分型号，产品型号见表1。表1
产品型号
5834-1
5836-1
5841-1
5842-1
5843-1
5851-1
补强材料
电工用无碱玻璃布和聚酯薄膜
电工用无碱玻璃布
电工用无碱玻璃布和聚酰亚胶薄膜电工用无碱玻璃布和聚酯薄膜
电工用无碱玻璃布
聚酯薄膜
电工用无碱玻璃布
技术紊件
胶粘刻
环氧胶粘漆
酚醛环氧胶粘漆或环
氧案酯胶粘漆
环氧二苯醚胶粘漆
有机硅胶粘漆
二苯脏胶粘漆
使用范医
适用于工作温度130℃的电机、电器的卷烘式绝缘及零件
适用于工作温度155C的电机、电器的卷烘式绝缴及零件
适用于工作温度180℃的电机、电器的卷烘式绝缘及零件
云母箱应表面平整，胶粘剂分布均匀，边缘整齐，不允许有外来杂质和分层的现象。4.2尺寸
4.2.1厚度

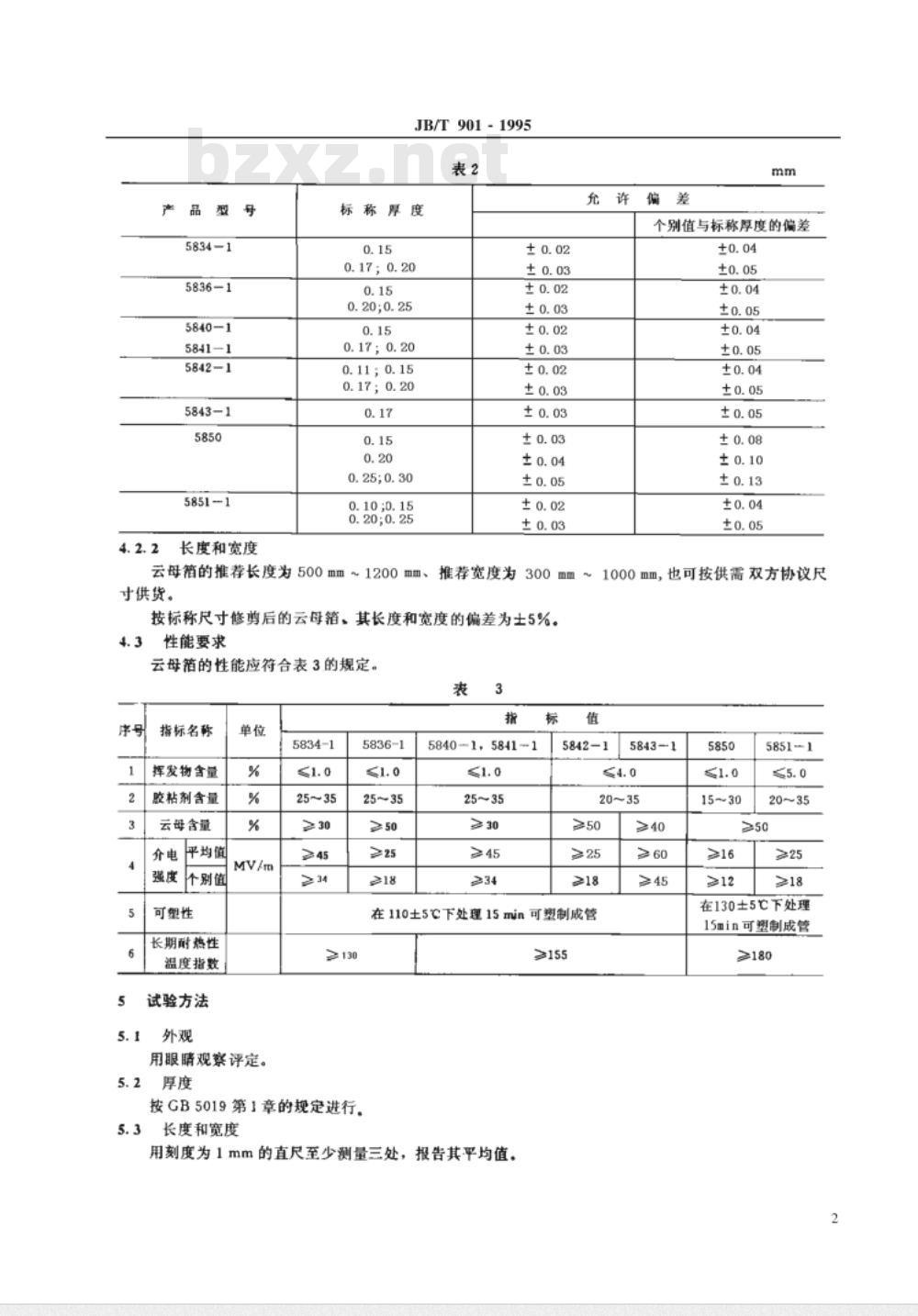

云母箱的标称厚度及允许偏差见表2.机械工业部1995-11-24批准
1996-06-01实施
5834-1
5836-1
5840-1
5841-1
5842-1
5843-1
5851-1
长度和宽度
JB/T901-1995
标称厚度
0.17; 0. 20
0.20;0.25
0.17; 0.20
0.11; 0.15
0.17; 0.20
0.25; 0.30
0. 10 ;0. 15
0.20;0.25
个别值与标称厚度的偏差
云母箱的推荐长度为500mm~1200mm、推荐宽度为
300～1000，也可按供需双方协议尺寸供货。
按标称尺寸修剪后的云母箔，其长度和宽度的偏差为士5%。4.3
性能要求
云母箔的性能应符合表3的规定。表
指标名称
挥发物含量
胶粘剂含量
云母含量
平均值
个别值
可塑性
长期耐热性
温度指数
试验方法
5834-1
用眼睛观察评定。
≥ 30
≥ 34
5836-1
5840-1，
5841~1
≥ 45
5842-1
5843-1
在110±5℃下处理15min可塑制成管≥130
按GB5019第1章的规定进行。
长度和宽度
用刻度为1mm的直尺至少测量三处，报告其平均值。
在130±5芒下处理
15min可塑制成管

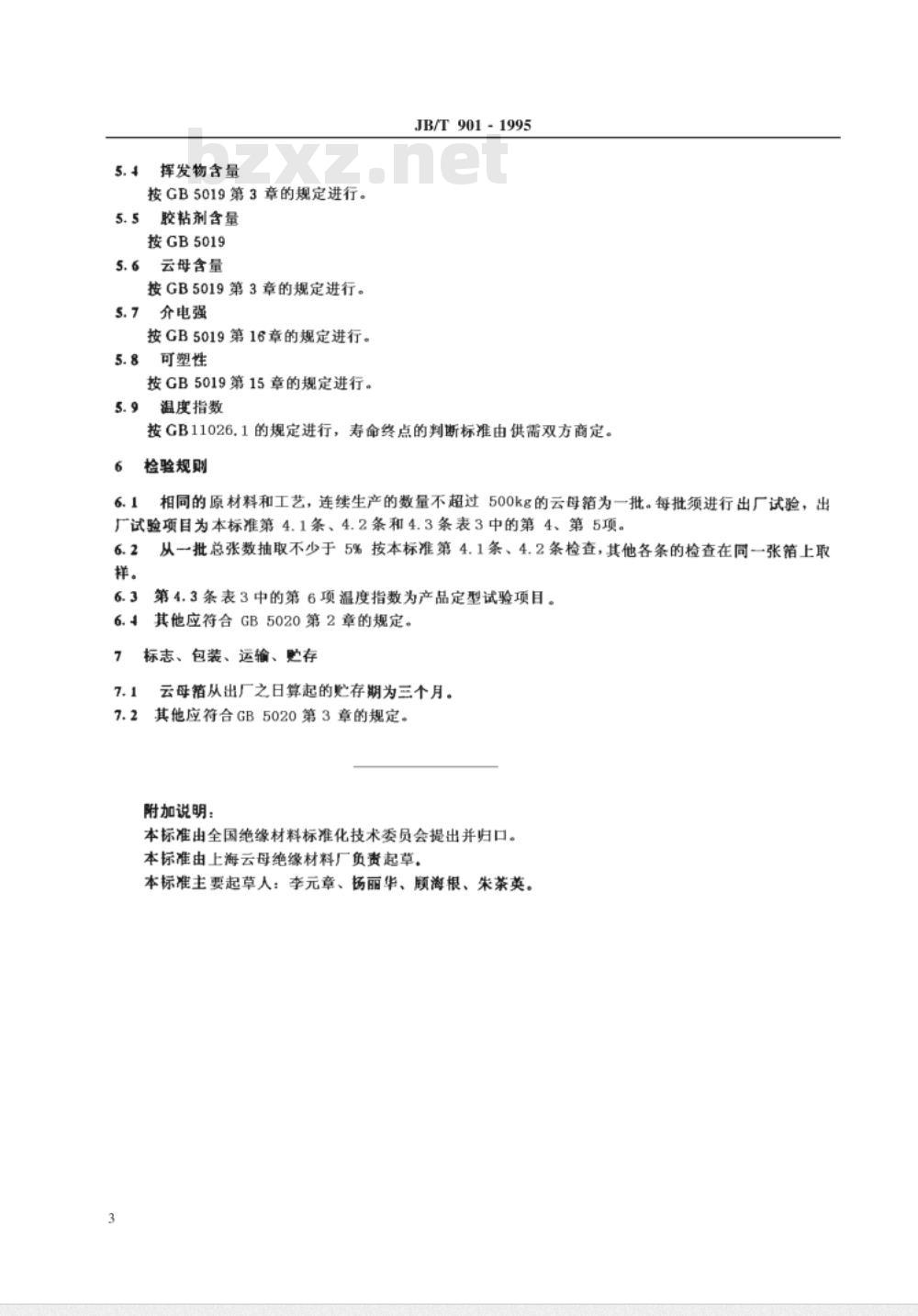

挥发物含量
按GB5019第3章的规定进行。
胶粘剂含量
按GB5019
5云母含量
按GB5019第3章的规定进行。
介电强
按GB5019第16章的规定进行。
可塑性
按GB5019第15章的规定进行。
温度指数
JB/T 901 -1995
按GB11026.1的规定进行，寿命终点的判断标准由供需双方商定。检验规则
相同的原材料和工艺，连续生产的数量不超过500kg的云母箔为一批。每批须进行出厂试验，出厂试验项目为本标准第4.1条、4.2条和4.3条表3中的第4、第5项。6.2
从一批总张数抽取不少于5%按本标准第4.1条、4.2条检查，其他各条的检查在同一张箱上取6.3第4.3条表3中的第6项温度指数为产品定型试验项目。6.4其他应符合GB5020第2章的规定。7
标志、包装、运输、贮存
云母箱从出厂之日算起的贮存期为三个月。其他应符合GB5020第3章的规定。7.2
附加说明：
本标准由全国绝缘材料标准化技术委员会提出并归口。本标准由上海云母绝缘材料厂负责起草。本标准主要起草人：李元章、扬丽华、顾海根、朱茶英。中华人民共和
机械行业标准
云母箔
JB/T901 -1995
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
开本880×1230
19XX年xX月第X版
印数1-XXX
邮编100044）
印张X/X
字数xXXx,xXX
19XX年XX月第X印刷
定价XXX.XX元
XX-XXX
机械工业标准服务网：http://www.JB.ac.cnS661 - 106 /8F
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
