【机械行业标准(JB)】 热带型低压电器 技术要求

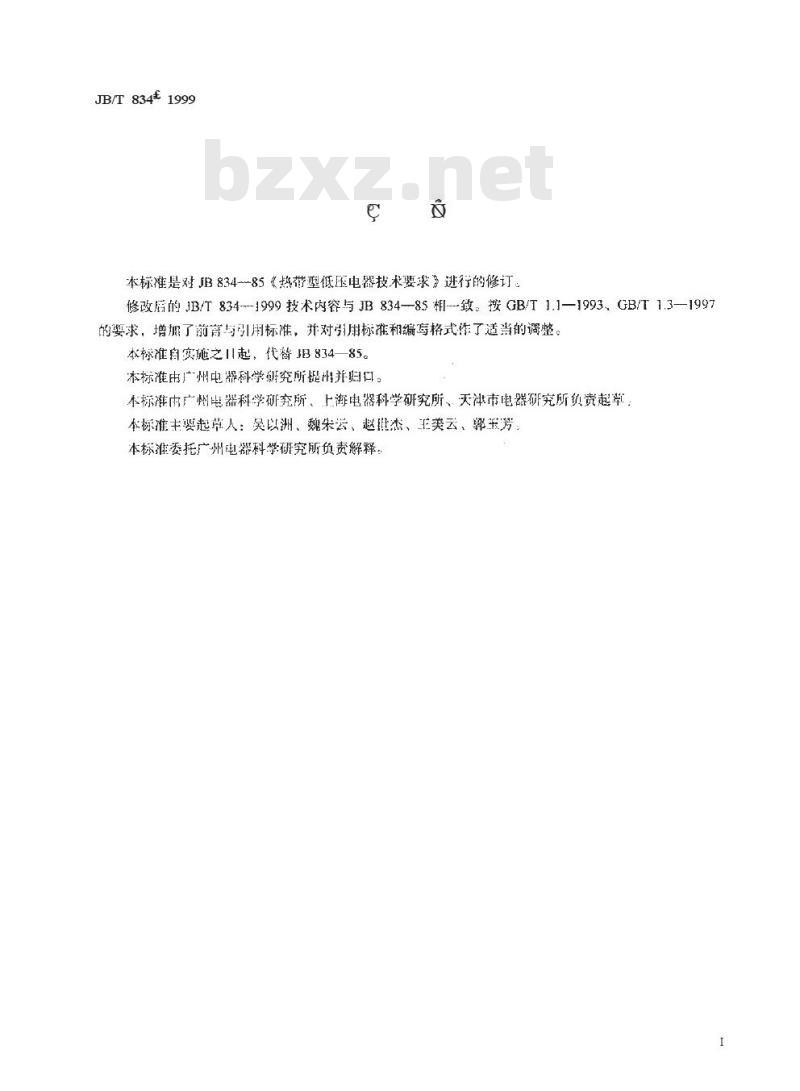

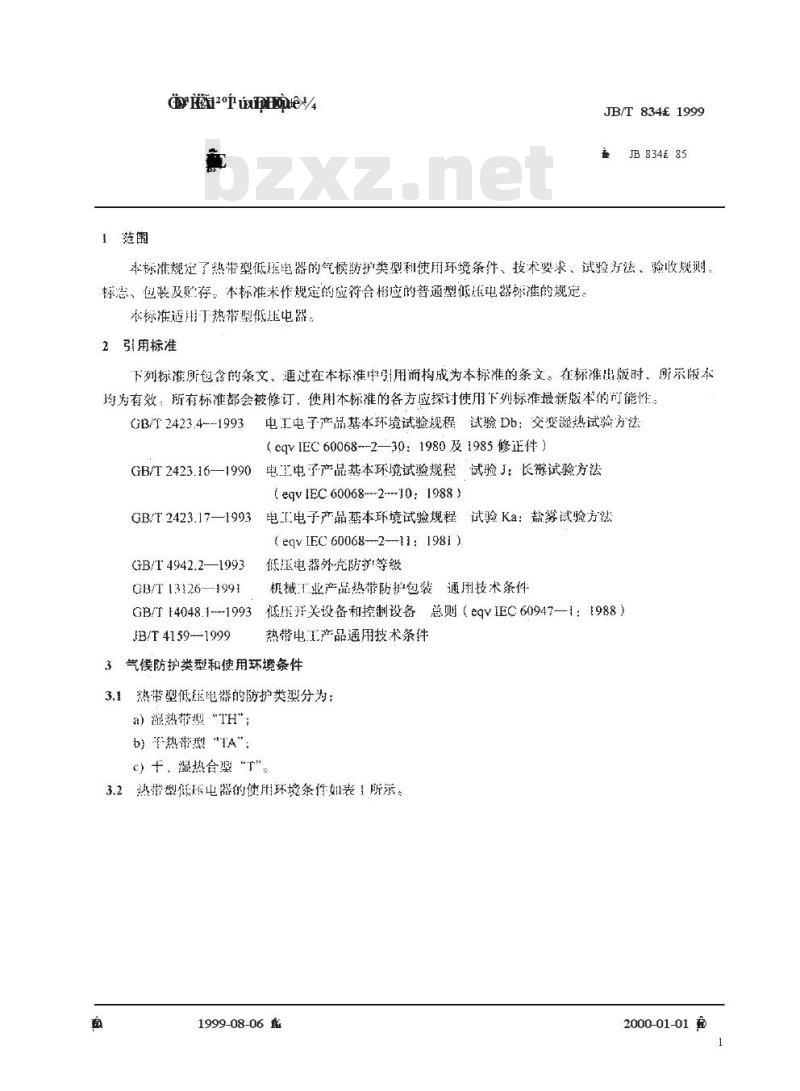

本标准是对JB834-85《热带型低压电器技术要求》的修订。根据GB/T1.1-1993和GB/T1.3-1997的要求，增加了前言和引用标准，并对编写格式做了适当的调整。该标准自实施之日起，代替JB834-85。由广州电器科学研究所提出并归口，起草单位包括广州电器科学研究所、上海电器科学研究所、天津市电器研究所。主要起草人包括吴以洲、魏朱芸、赵肆杰、亚美云、郭宏芳。 1 范围 本标准规定了热带型低压电器的气候防护类型、使用环境条件、技术要求、试验方法、验收规则、标志、包装及贮存要求。若本标准未作规定，产品应符合相应的普通型低压电器标准。本标准适用于热带型低压电器。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效，所有标准可能会被修订，使用本标准的各方应使用最新版本的相关标准： GB/T 2423.4-1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法 GB/T2423.16-1990 电工电子产品基本环境试验规程试验J：长霉试验方法 GB/T2423.17-1993 电工电子产品基本环境试验规程试验Ka：盐雾试验方法 GB/T 4942.2-1993 低压电器外壳防护等级 GB/T 13126-1991 机械产品热带防护包装通用技术条件 3 气候防护类型和使用环境条件 3.1 热带型低压电器的防护类型分为： a) 湿热带型“TH” b) 干热带型“TA” c) 湿热合型“TH+” 3.2 热带型低压电器的使用环境条件如表1所示。 表1 湿热带型低压电器使用环境条件 序号 环境参数 湿热带型（TH） 1 海拔（m） 3000以下 2 年最高气温（℃） 40 3 年最低气温（℃） -5 4 年平均气温（℃） 25 5 最热月月平均气温（℃） 35 6 最大日温差（℃） 35 7 最干月月平均最小相对湿度（%） 95 8 最湿月月平均最大相对湿度（%） 95 9 霉菌 有 10 砂尘 有 11 有害动物 有 4 要求 4.1 湿热带型低压电器 4.1.1 湿热带型低压电器的触头、软连接、导电螺钉及各级绝缘线圈的发热温升极限不得超过相应的普通型低压电器标准的规定。 4.1.2 湿热带型低压电器的双金属片热保护装置的整定温度应按被保护对象来整定： 4.1.2.1 保护电动机为40℃； 4.1.2.2 保护电线电缆为35℃。 4.1.3 湿热带型低压电器应具有一定的耐潮性能。产品经交变凝热试验后，应符合下述规定： 4.1.3.1 产品的绝缘电阻应符合表2的规定。 表2 绝缘电阻测量标准 测量部位的耐电压（V） 绝缘电阻（MΩ） U ≤ 560V ≥20.75 660V ≤ U ≤ 800V ≥21.5 800V < U ≤ 1200V ≥2.0 U > 1200V ≥2.5 注：对于以下两种情况，绝缘电阻不作为不合格的依据：一、无填料封闭红钢纸管熔断器的两帽之间；二、测量部位连接有多个电器产品。其绝缘性能以工频耐压试验考核结果为依据。 本标准适用于热带型低压电器的设计、制造和验收。
