【机械行业标准(JB)】 热带电力变压器、互感器、调压器、电抗器

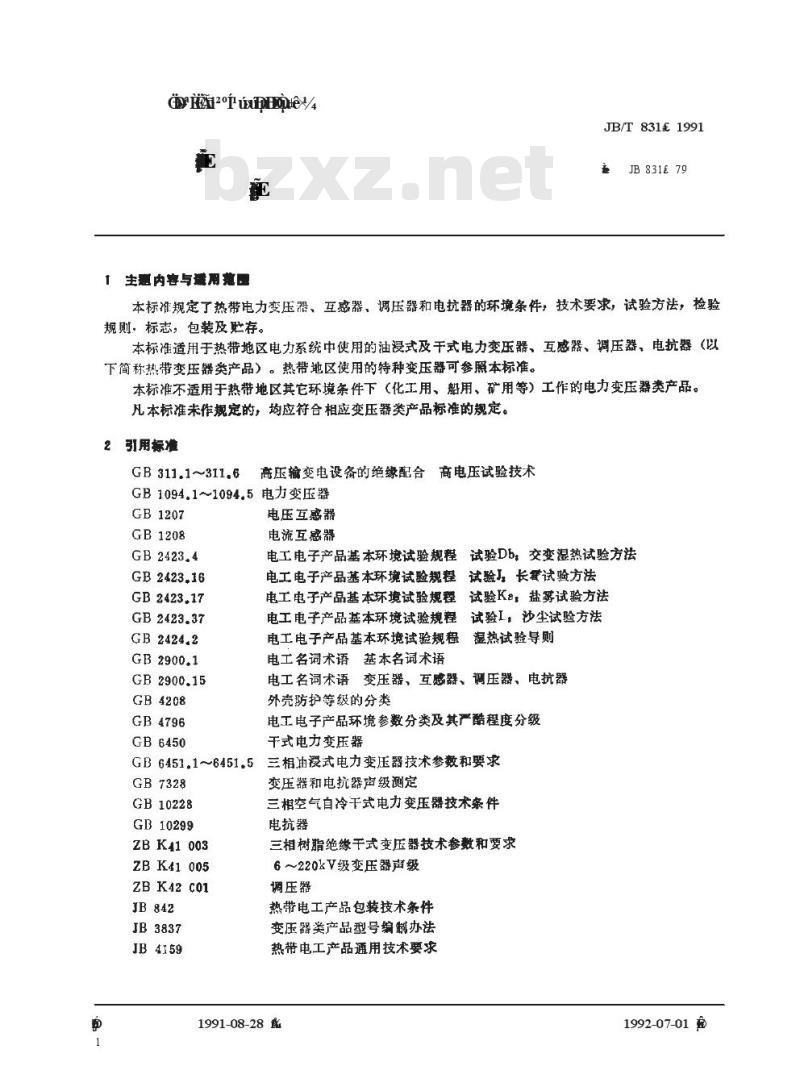

本标准规定了热带电力变压器、互感器、调压器和电抗器的环境条件、技术要求、试验方法、检验规则、标志、包装及存储要求。适用于热带地区电力系统中使用的油浸式及干式电力变压器、互感器、调压器和电抗器（以下简称热带变压器类产品）。特种变压器可参照本标准。对于热带地区其他环境条件下使用的电力变压器类产品（如化工用、船用、矿用等），本标准不适用。凡本标准未作规定的，均应符合相应的变压器类产品标准。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效，使用本标准时应使用这些标准的最新版本。 GB 311.1~311.6 高压输变电设备的绝缘配合高电压试验技术 GB 1094.1~1094.5 电力变压器 GB 1207 电压互感器 GB 1208 电流互感器 GB 2423.4 电工电子产品基本环境试验规程—试验Db，交变湿热试验方法 GB 2423.16 电工电子产品基本环境试验规程—试验J，长时间试验方法 GB 2423.17 电工电子产品基本环境试验规程—试验Ke，盐雾试验方法 GB 4208 外壳防护等级 GB 4796 电工电子产品环境参数分类及其严酷程度分级 3 产品型号、气候防护类型及符号 3.1 热带变压器类产品的气候防护类型及符号： a. 湿热带型：符号“TH” b. 干热带型：符号“TA” c. 干湿热合型（即湿热和干热通用型）：符号“T” 3.2 产品型号应符合JB 3837的规定，并在产品型号后加防护类型符号。举例（仅举电力变压器产品）：三相、油浸、“自冷”双绕组无励磁调压、铜导线、100kV·A、6kV湿热带用电力变压器产品型号为：S-100/6TH。 4 使用环境条件 三种气候防护类型的热带变压器类产品的使用环境条件应符合JB 4159的规定。 5 技术要求 5.1 温升限值：热带变压器类产品的温升限值，应按相应变压器类产品标准的规定，湿热型产品温升降低5K，干热带型降低10K，干湿热合型降低10K。 5.2 外壳防护等级：热带变压器类产品的外壳防护等级应符合GB 4208中的IP2X要求。 5.3 安装环境：海拔超过1000m时，温升限值的校正应符合相应变压器类产品标准的规定。 5.4 电气绝缘水平：热带变压器类产品的电气绝缘水平应符合GB 311.1～311.6的有关规定，若用户有特殊要求，应协商确定。 5.5 结构设计、材料选择与工艺制造：热带变压器类产品的设计、材料选择和制造工艺必须满足热带气候要求。湿热型产品应满足防潮要求，外露绝缘零件应满足防霉要求，电镀零件应满足防盐雾要求，干热型产品应满足防沙尘要求。 5.6 一般结构要求： 5.6.1 油浸式变压器类产品应具备油保护措施，可以装设储油柜或采用全密封结构。当使用储油柜时，应配有变色硅胶或其他有效吸湿剂的吸湿器。 5.6.2 户外用变压器类产品引线套管应选用防污型或加强型。 5.6.3 湿热型产品的金属涂漆件表面应光滑，漆膜应具有良好的附着力。 5.6.4 热带变压器类产品应有可靠的接地装置，并且连接表面应有牢固的导电防锈层。 5.6.5 户外用变压器类产品的操动机构防护等级应符合GB 4208中IP5-4的要求。 5.7 材料选择 5.7.1 热带变压器类产品的材料选择应根据气候条件和使用环境的需求进行适当选择，确保其在热带环境下的可靠性与稳定性。
