【机械行业标准(JB)】 衬漆云母板

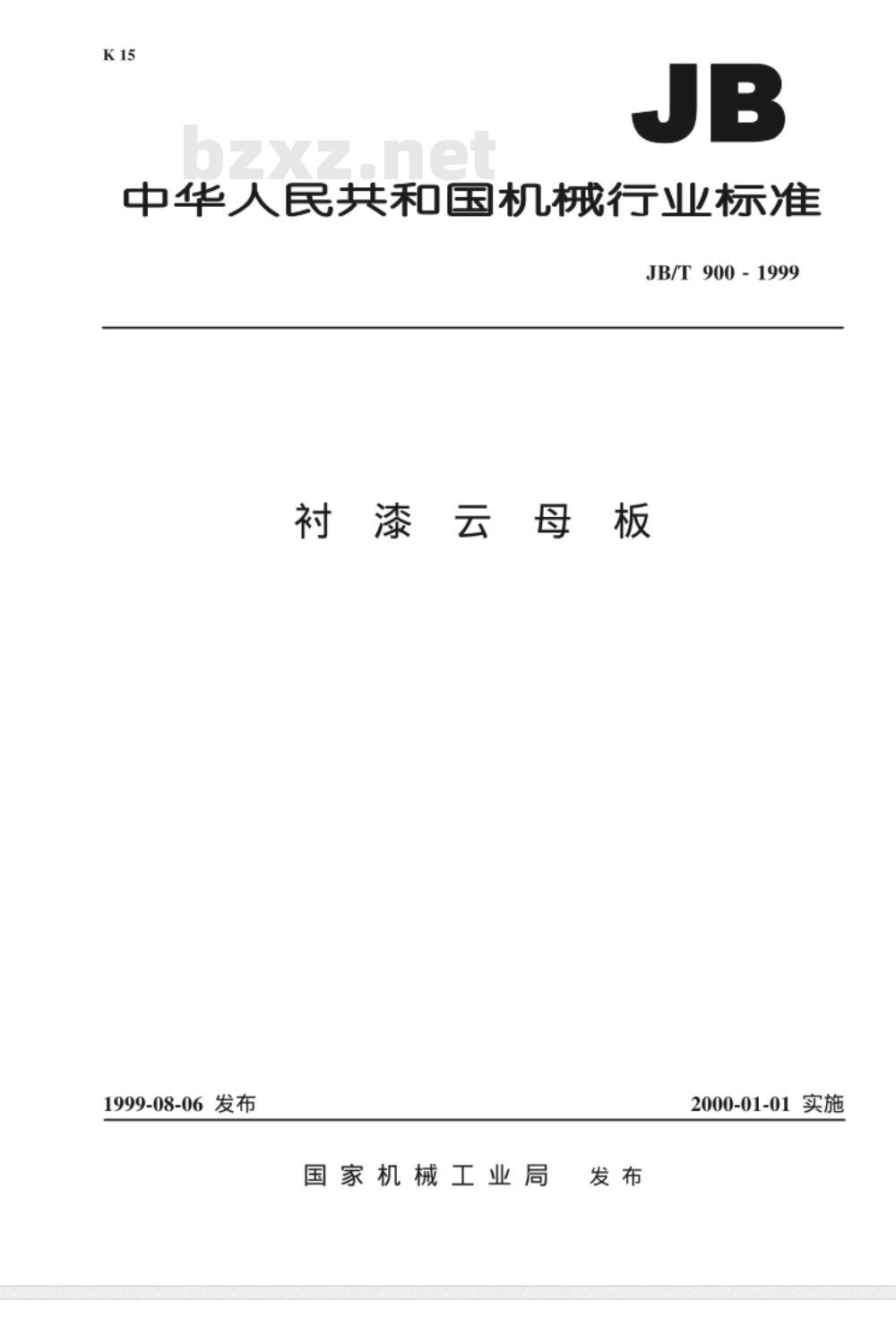

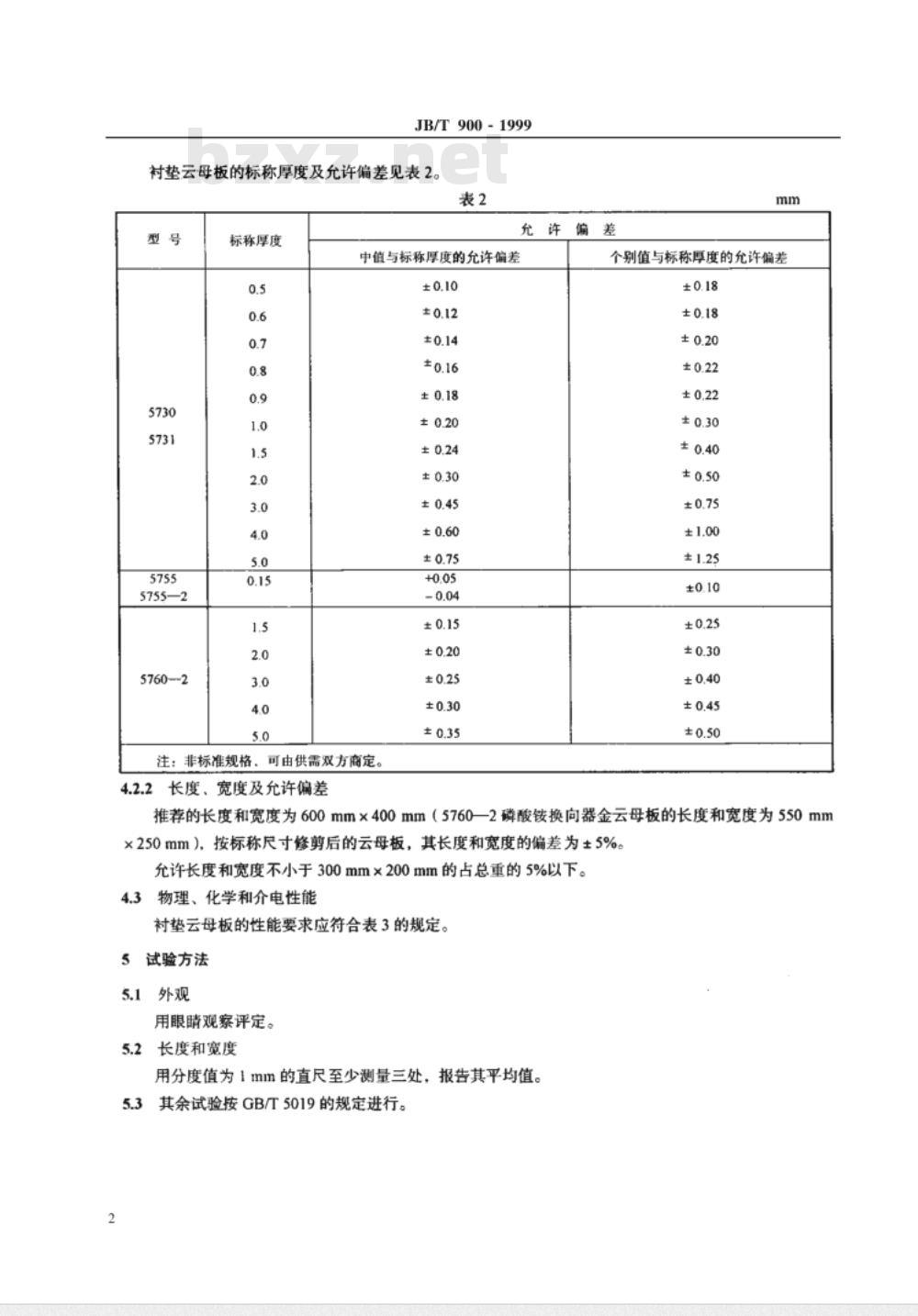

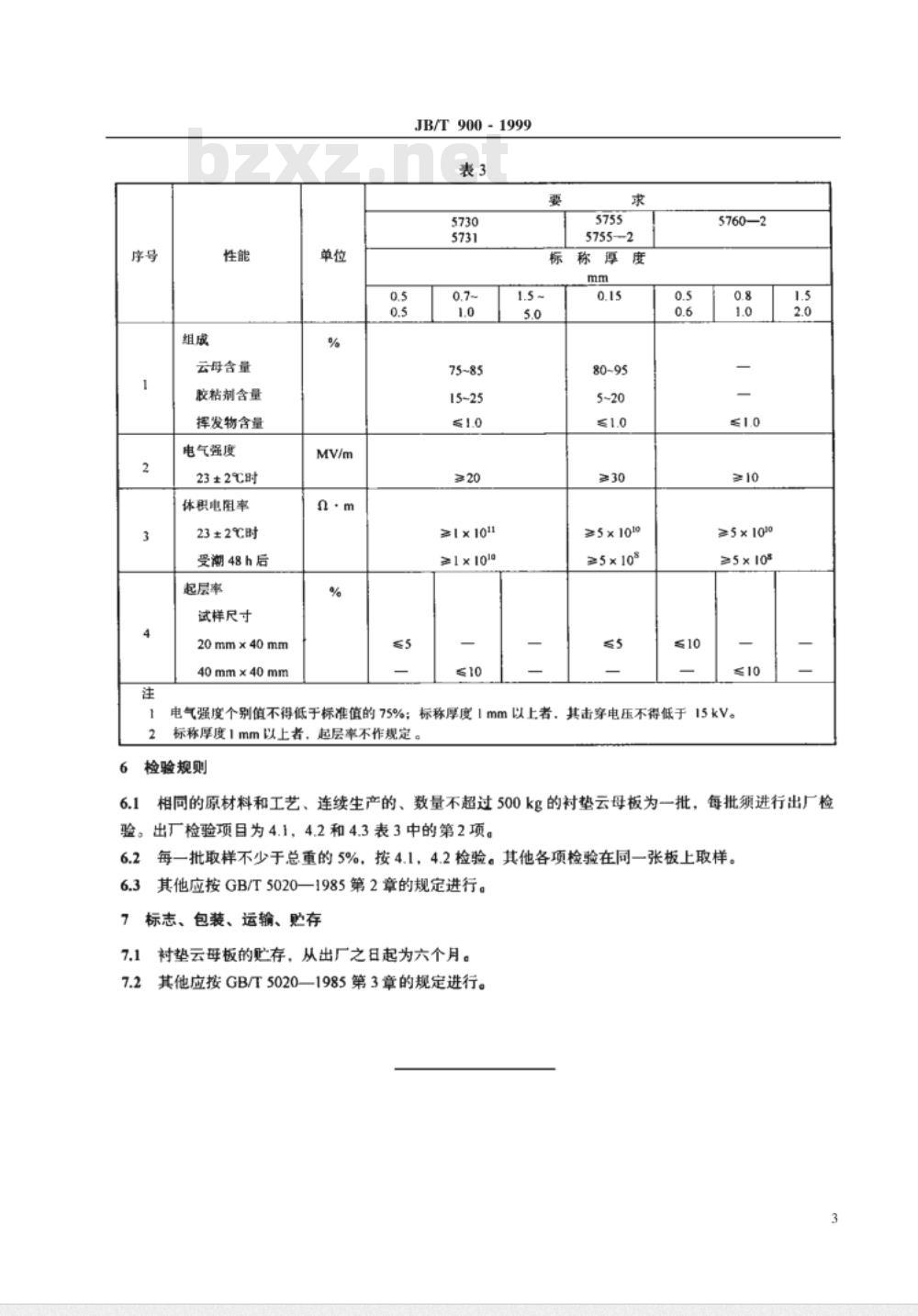

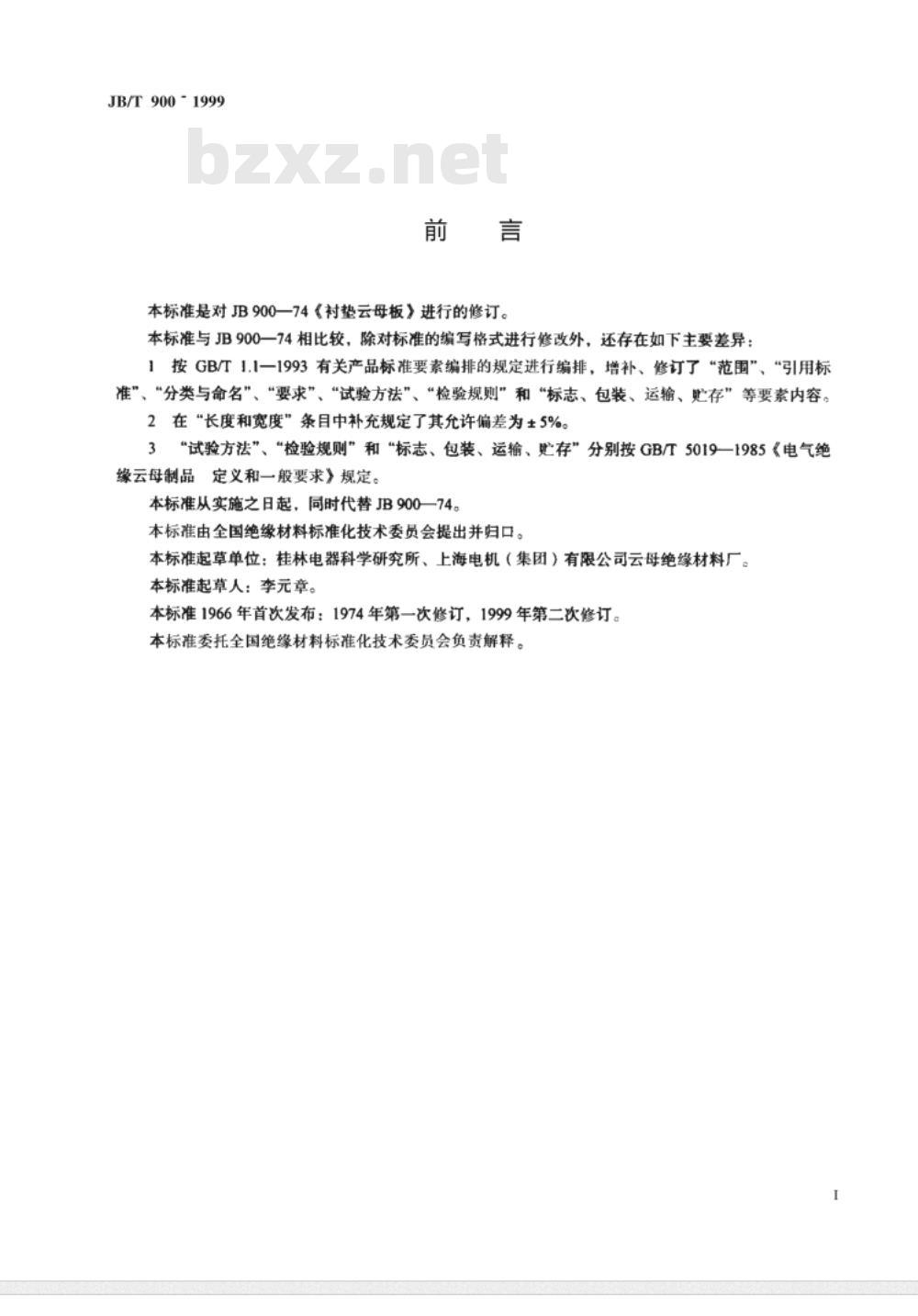

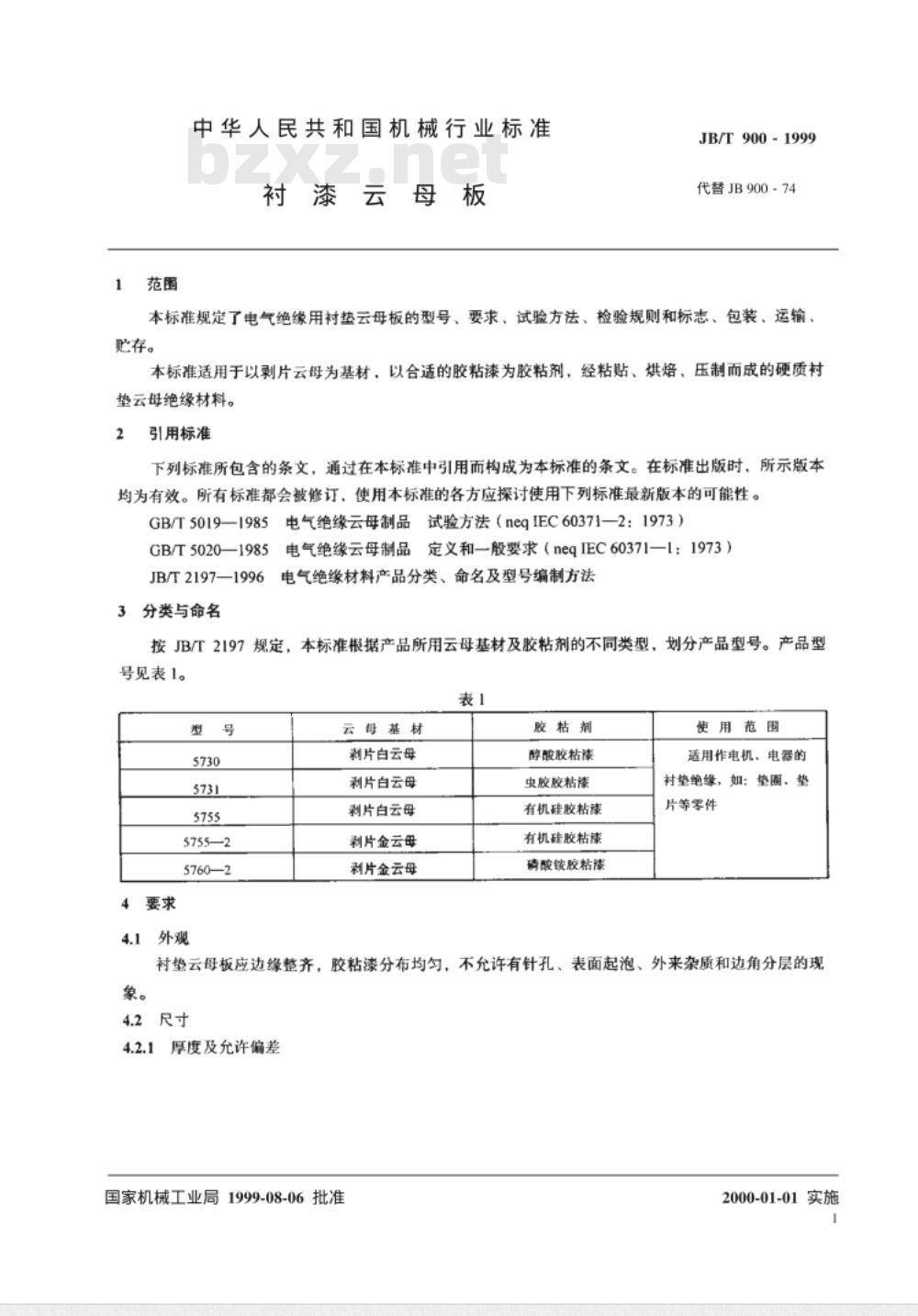

中华人民共和国机械行业标准 JB/T 900-1999 衬漆云母板 1999年08月06日发布，2000年01月01日实施，国家机械工业局发布。 本标准是对B900—74《衬垫云母板》进行的修订。与JB900-74相比，除对标准编写格式进行修改外，还存在以下主要差异： 1. 按GB/T 1.1-1993有关产品标准要素编排的规定进行编排，增补、修订了“范围”、“引用标准”、“分类与命名”、“要求”、“试验方法”、“检验规则”和“标志、包装、运输、贮存”等内容； 2. 在“长度和宽度”条目中补充规定了其允许偏差为±5%； 3. “试验方法”、“检验规则”和“标志、包装、运输、贮存”按GB/T 5019-1985《电气绝缘云母制品定义和一般要求》规定。 本标准从实施之日起，代替JB900-74。由全国绝缘材料标准化技术委员会提出并归口。 起草单位：桂林电器科学研究所、上海电机（集团）有限公司云母绝缘材料厂；起草人：李元章。 1. 范围 本标准规定了电气绝缘用衬垫云母板的型号、要求、试验方法、检验规则和标志、包装、运输、贮存等内容。 本标准适用于以剥片云母为基材，以合适的胶粘漆为胶粘剂，通过粘贴、烘焙、压制而成的硬质衬垫云母绝缘材料。 2. 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效，使用本标准的各方应考虑使用下列标准的最新版本： GB/T 5019—1985 电气绝缘云母制品试验方法（neg IEC 60371—2:1973） GB/T 5020—1985 电气绝缘云母制品定义和一般要求（neq IEC 60371—1:1973） JB/T 2197—1996 电气绝缘材料产品分类、命名及型号编制方法 3. 产品型号 按JB/T 2197规定，本标准根据云母基材及胶粘剂的不同类型，划分产品型号。产品型号见表1： 型号：5730、5731、5755、5755-2、5760-2 4. 要求 4.1 外观 云母基材：剥片白云母、金云母等； 胶粘剂：醇酸胶粘漆、虫胶胶粘漆、有机硅胶粘漆等； 使用范围：适用于电机、电器的衬垫绝缘，如垫圈、垫片等零件。 4.2 尺寸要求 4.2.1 厚度及允许偏差： 衬垫云母板的标称厚度及允许偏差见表2： 型号 标称厚度 允许偏差 5730 0.5 ±0.10 5731 0.6 ±0.12 5755 0.7 ±0.14 5755-2 0.8 ±0.16 5760-2 0.9 ±0.18 4.2.2 长度和宽度及允许偏差： 衬垫云母板的推荐长度为600mm×400mm，偏差为±5%。非标准规格可由供需双方商定。 5. 物理、化学和介电性能 衬垫云母板的性能要求应符合表3的规定。试验方法按GB/T 5019的规定进行。
