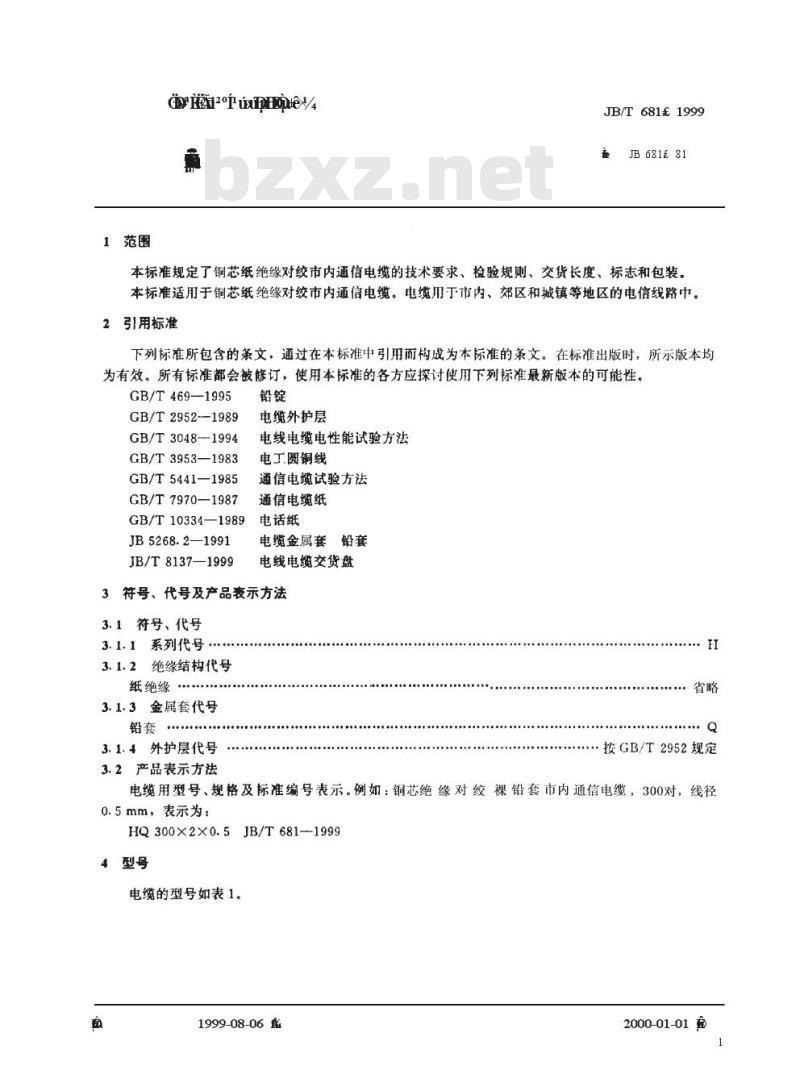

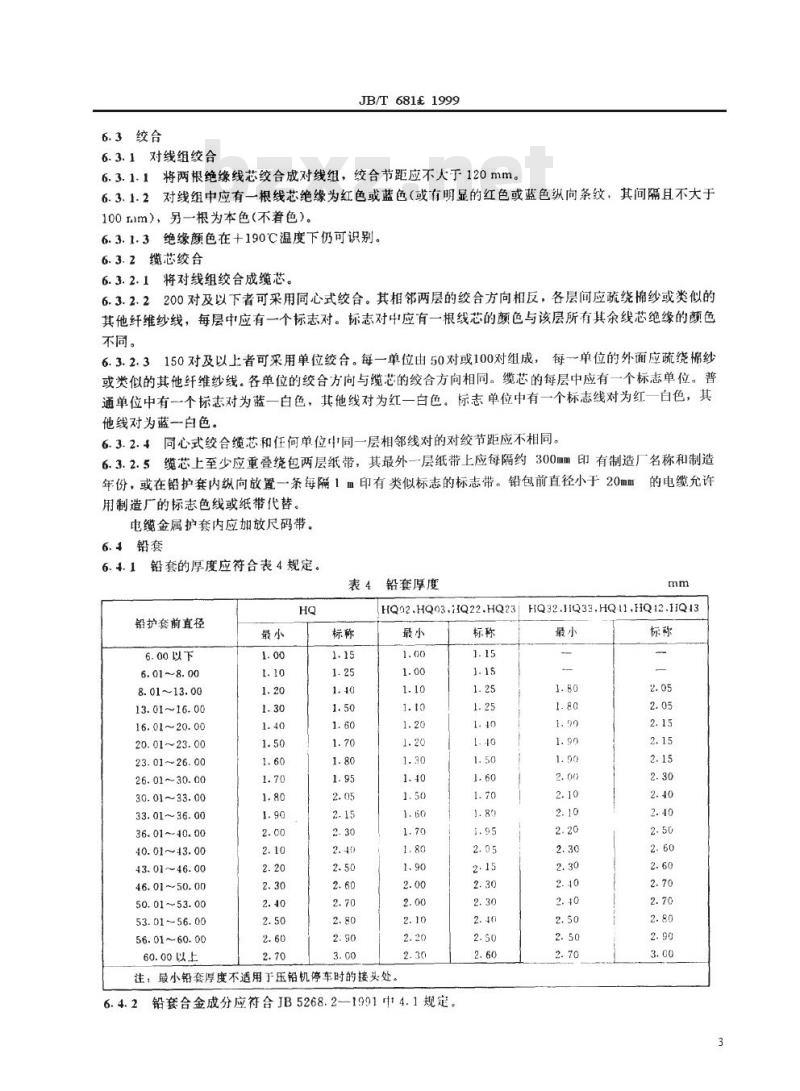

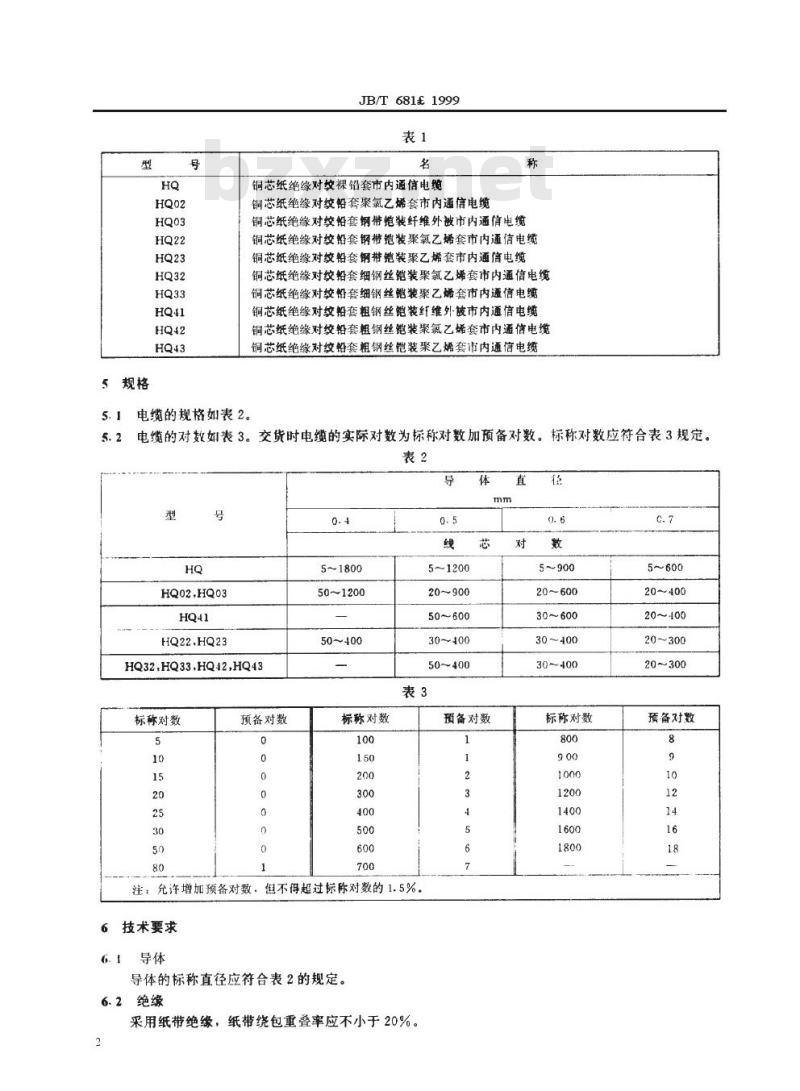

【机械行业标准(JB)】 铜芯纸绝缘对绞市内通信电缆

本标准是对JB681-81《铜芯纸绝缘对绞市内通信电缆》的修订。自本标准实施之日起，代替JB681-81。由全国电线电缆标准化技术委员会提出并归口，上海电缆研究所负责起草，主要起草人：林振荣。 1 范围 本标准规定了铜芯纸绝缘对绞市内通信电缆的技术要求、检验规则、交货长度、标志和包装，适用于铜芯纸绝缘对绞市内通信电缆。电缆主要用于市内、郊区和城镇等地区的电信线路。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。使用本标准时，相关方应使用下列标准的最新版本： GB/T 469-1995 GB/T 2952-1989 GB/T 3048-1994 GB/T 3953-1983 GB/T 5441-1985 GB/T 7970-1987 GB/T 10334-1989 JB 5268.2-1991 JB/T 8137-1999 3 符号、代号及产品表示方法 3.1 符号、代号 3.1.1 系列代号 3.1.2 绝缘结构代号：纸绝缘 3.1.3 金属套代号：铅套 3.1.4 外护层代号 3.2 产品表示方法 电缆型号、规格及标准编号表示。例如：铜芯纸绝缘对绞裸铅套市内通信电缆，300对，线径0.5mm，表示为：HQ300×2×0.5JB/T681-1999。 4 型号 电缆的型号如表1所示。 5 规格 电缆的规格如表2所示。电缆的对数如表3所示。交货时电缆的实际对数为标称对数加预备对数。标称对数应符合表3规定。 表2 电缆规格 | 型号 | 标称对数 | 预备对数 | |-------|----------|----------| | HQ02 | 5 | 0 | | HQ03 | 10 | 0 | | HQ22 | 15 | 0 | | HQ23 | 20 | 0 | | HQ32 | 25 | 0 | | HQ33 | 30 | 0 | | HQ41 | 50 | 1 | | HQ42 | 80 | 0 | | HQ43 | 100 | 0 | 6 技术要求 6.1 导体 导体的标称直径应符合表2的规定。 6.2 绝缘 采用纸带绝缘，纸带绕包重叠率应不小于20%。 6.3 绞合 6.3.1 对线组绞合 6.3.1.1 将两根绝缘线芯绞合成对线组，绞合节距应不大于120mm。 6.3.1.2 对线组中应有一根线芯绝缘为红色或蓝色（或有明显的红色或蓝色纵向条纹，其间隔不大于100mm），另一根为本色。 6.3.1.3 绝缘颜色在+190℃温度下仍可识别。 6.3.2 缆芯绞合 对线组应均匀绞合，保证电缆结构的稳定性，确保电缆的良好性能。
