【机械行业标准(JB)】 额定电压8.7/10kV及以下电力电缆户内型、户外型绕包式终端

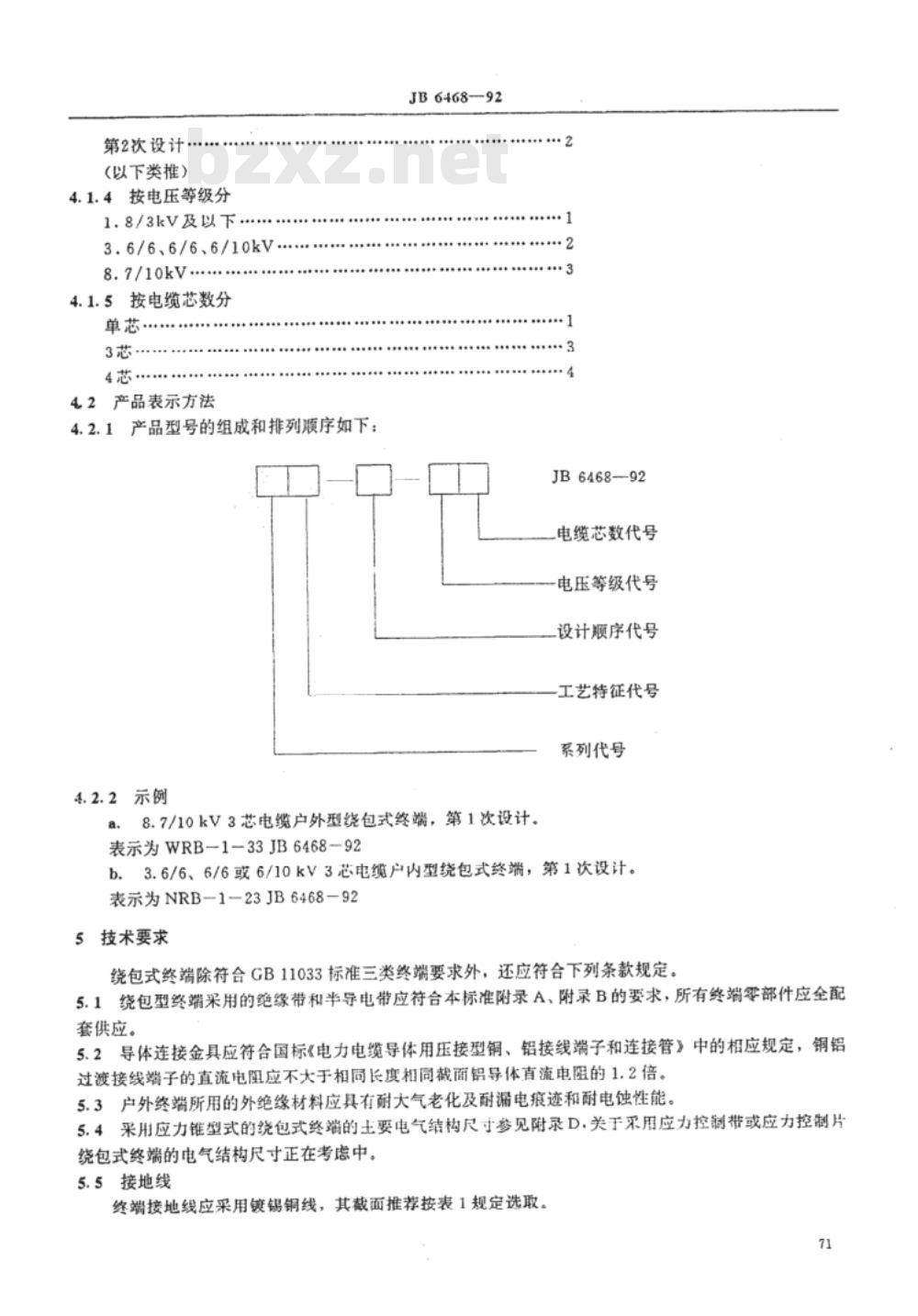

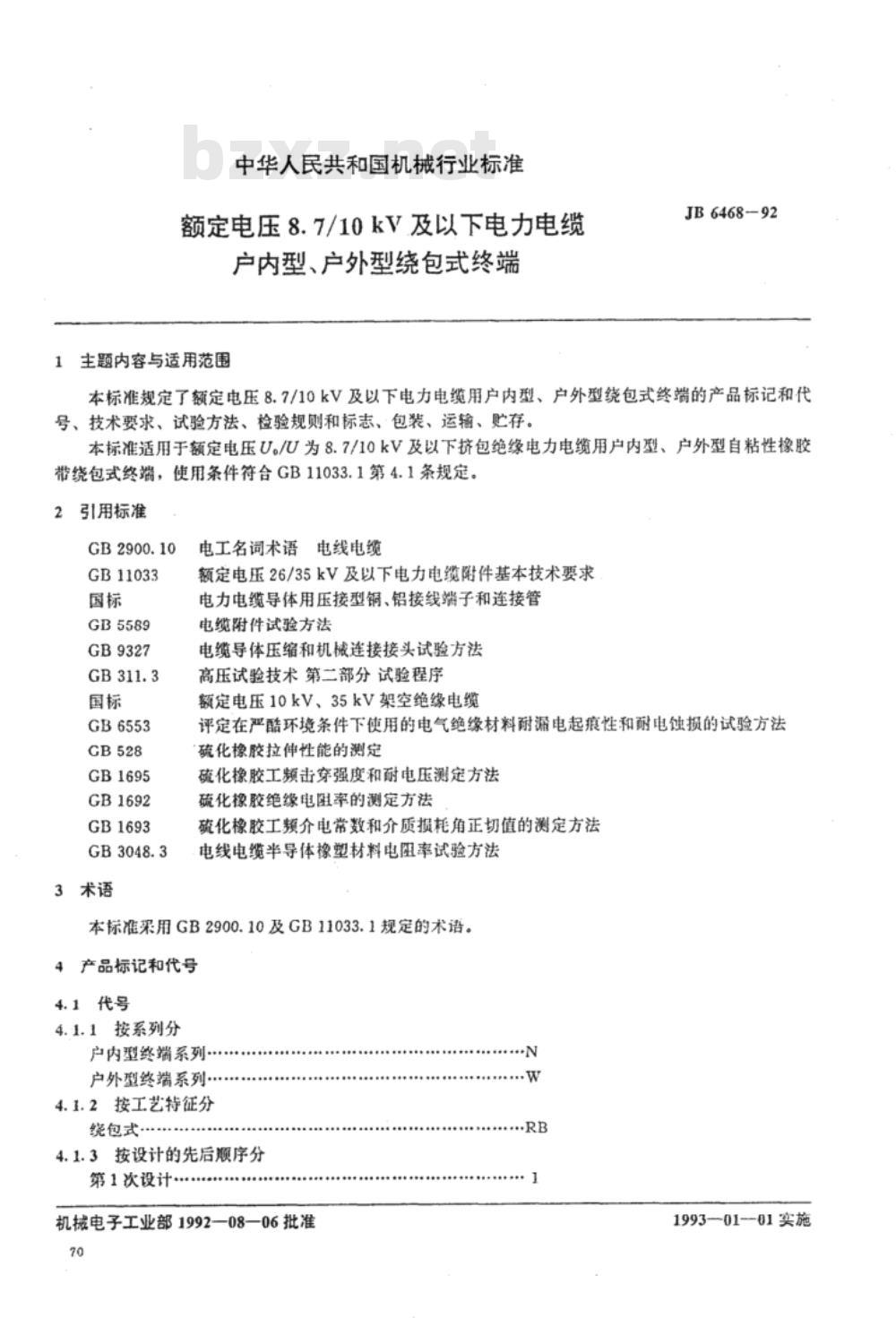

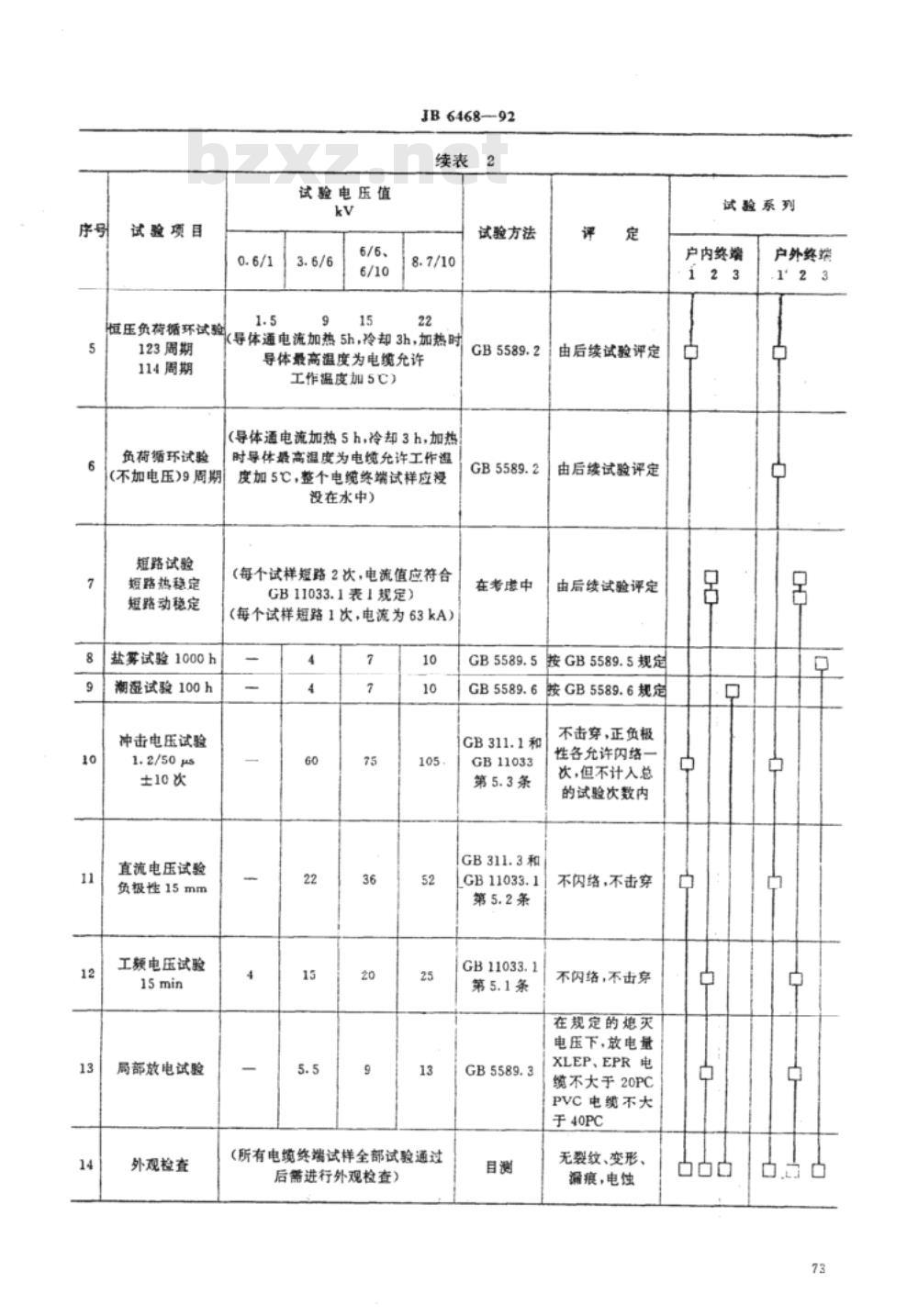

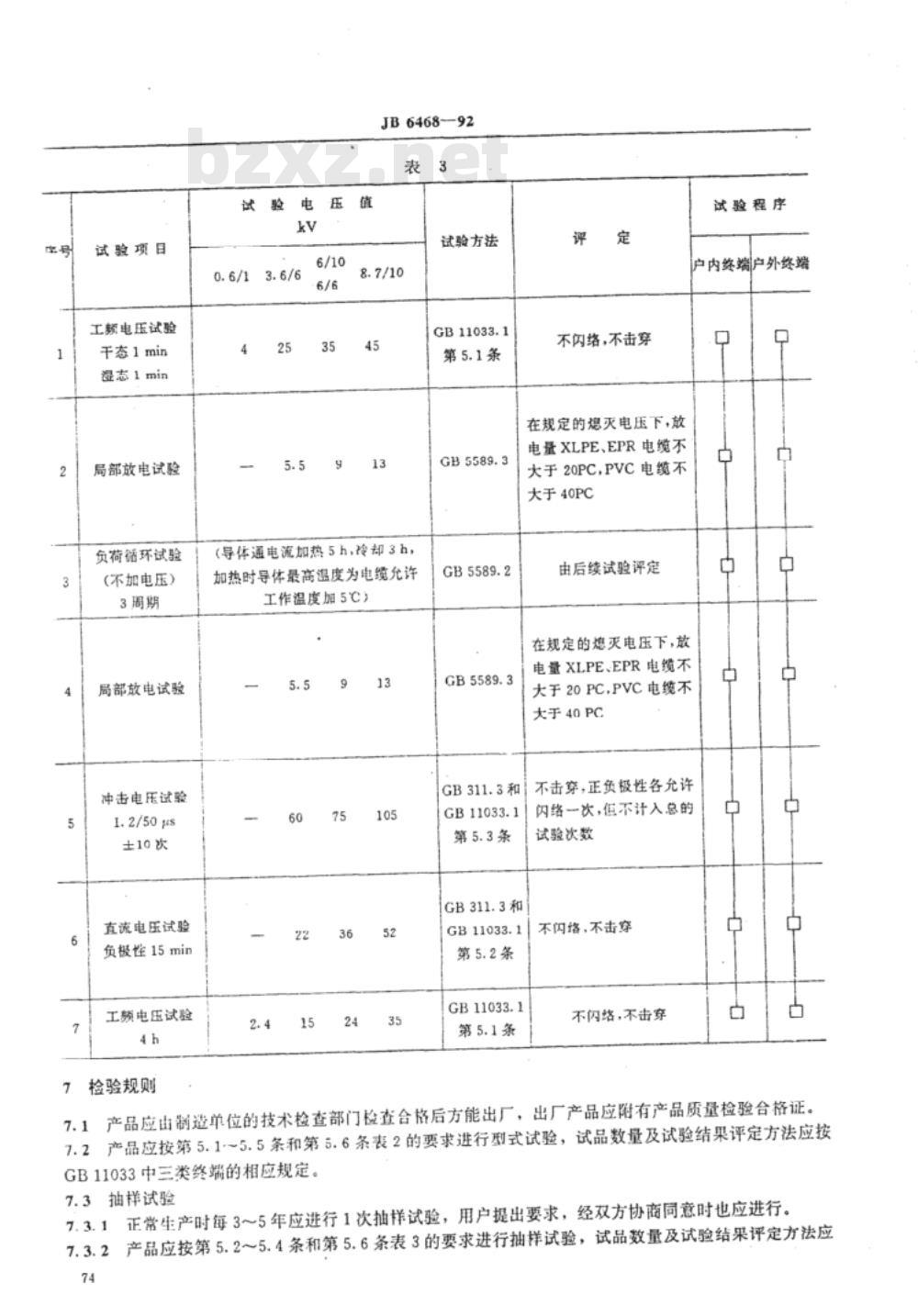

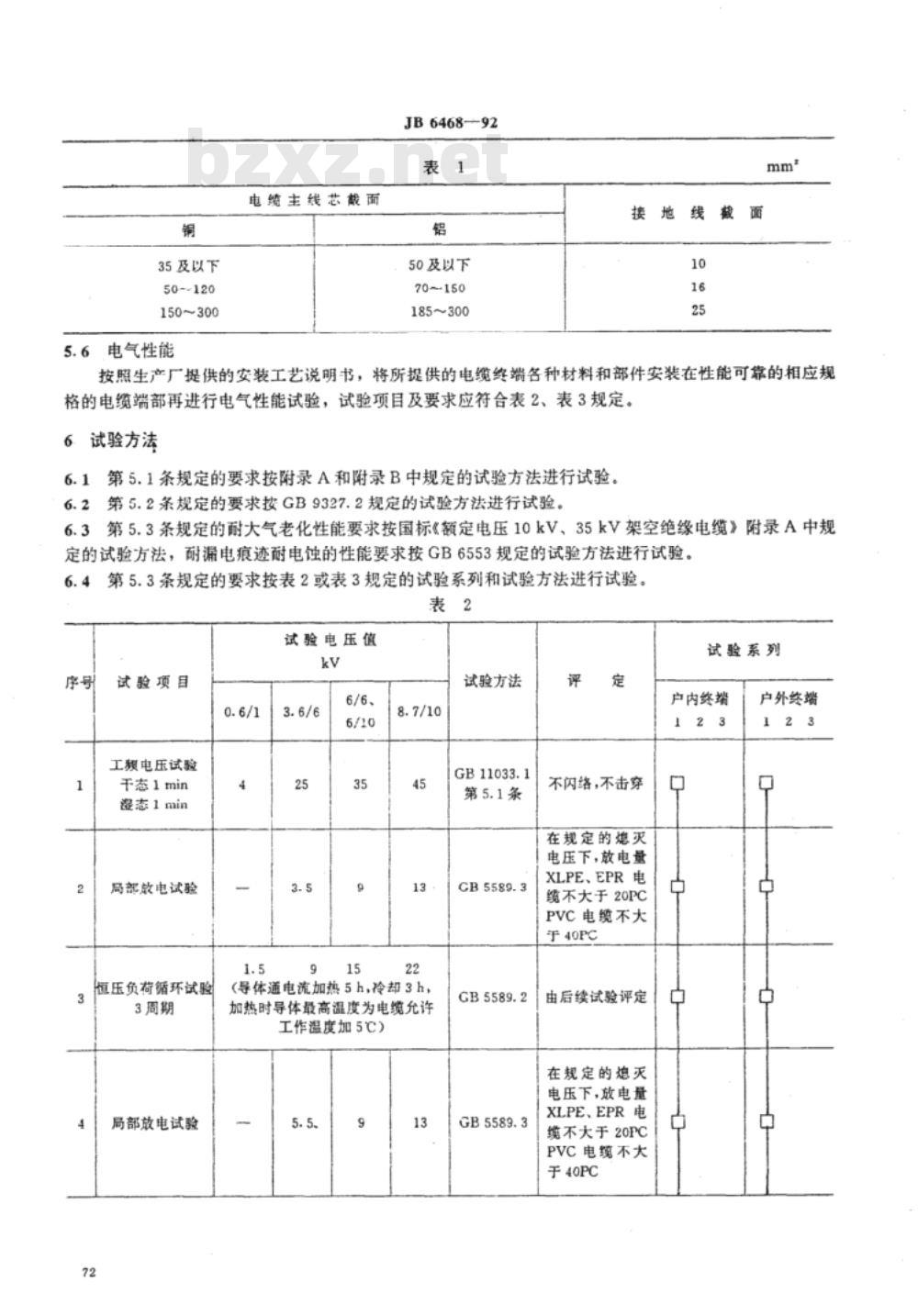

中华人民共和国机械行业标准 额定电压8.7/10kV及以下电力电缆户内型、户外型绕包式终端 1 范围 本标准规定了额定电压8.7/10kV及以下电力电缆户内型、户外型绕包式终端的产品标记和代号、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于额定电压8.7/10kV及以下挤包绝缘电力电缆户内型、户外型自粘性橡胶带绕包式终端，使用条件符合GB11033.1第4.1条规定。 2 规范性引用文件 本标准引用了以下文件： GB2900.10 GB11033 GB5589 GB9327 GB311.3 GB6553 CB528 GB1695 GB1692 GB1693 GB3048.3 3 术语 本标准采用GB2900.10及GB11033.1规定的术语。 4 产品标记和代号 4.1 代号 4.1.1 按系列分 户内型终端系列 户外型终端系列 4.1.2 按工艺特征分 绕包式 4.1.3 按设计的先后顺序分 第1次设计 第2次设计（以下类推） 4.1.4 按电压等级分 1.8/3kV及以下 3.6/6、6/6、6/10kV 8.7/10kV 4.1.5 按电缆芯数分 单芯 3芯 4芯 5 技术要求 绕包式终端除符合GB11033标准三类终端要求外，还应符合以下条款规定： 5.1 绕包型终端采用的绝缘带和半导电带应符合本标准附录A、附录B的要求，所有终端零部件应全配套供应。 5.2 导体连接金具应符合国标《电力电缆导体用压接型铜、铝接线端子和连接管》中的相应规定，铜铝过渡接线端子的直流电阻应不大于相同长度相同截面铝导体直流电阻的1.2倍。 5.3 户外终端所用的外绝缘材料应具有耐大气老化及耐漏电痕迹和耐电蚀性能。 5.4 采用应力锥型式的绕包式终端的主要电气结构尺寸参见附录D。 5.5 接地线 终端接地线应采用键锡铜线，其截面推荐按表1规定选取。 6 试验方法 6.1 第5.1条规定的要求按附录A和附录B中规定的试验方法进行试验。 6.2 第5.2条规定的要求按GB9327.2规定的试验方法进行试验。 6.3 第5.3条规定的耐大气老化性能要求按国标《额定电压10kV、35kV架空绝缘电缆》附录A中规定的试验方法，耐漏电痕迹耐电蚀的性能要求按GB6553规定的试验方法进行试验。 6.4 第5.3条规定的要求按表2或表3规定的试验系列和试验方法进行试验。 7 表格 表1 接地线截面选择表 铜 铝 电缆主线芯截面 (mm²) 35及以下 50~120 150~300 50及以下 70~150 185~300 接地线截面 (mm²) 10 16 25
