【机械行业标准(JB)】 电阻型火花塞

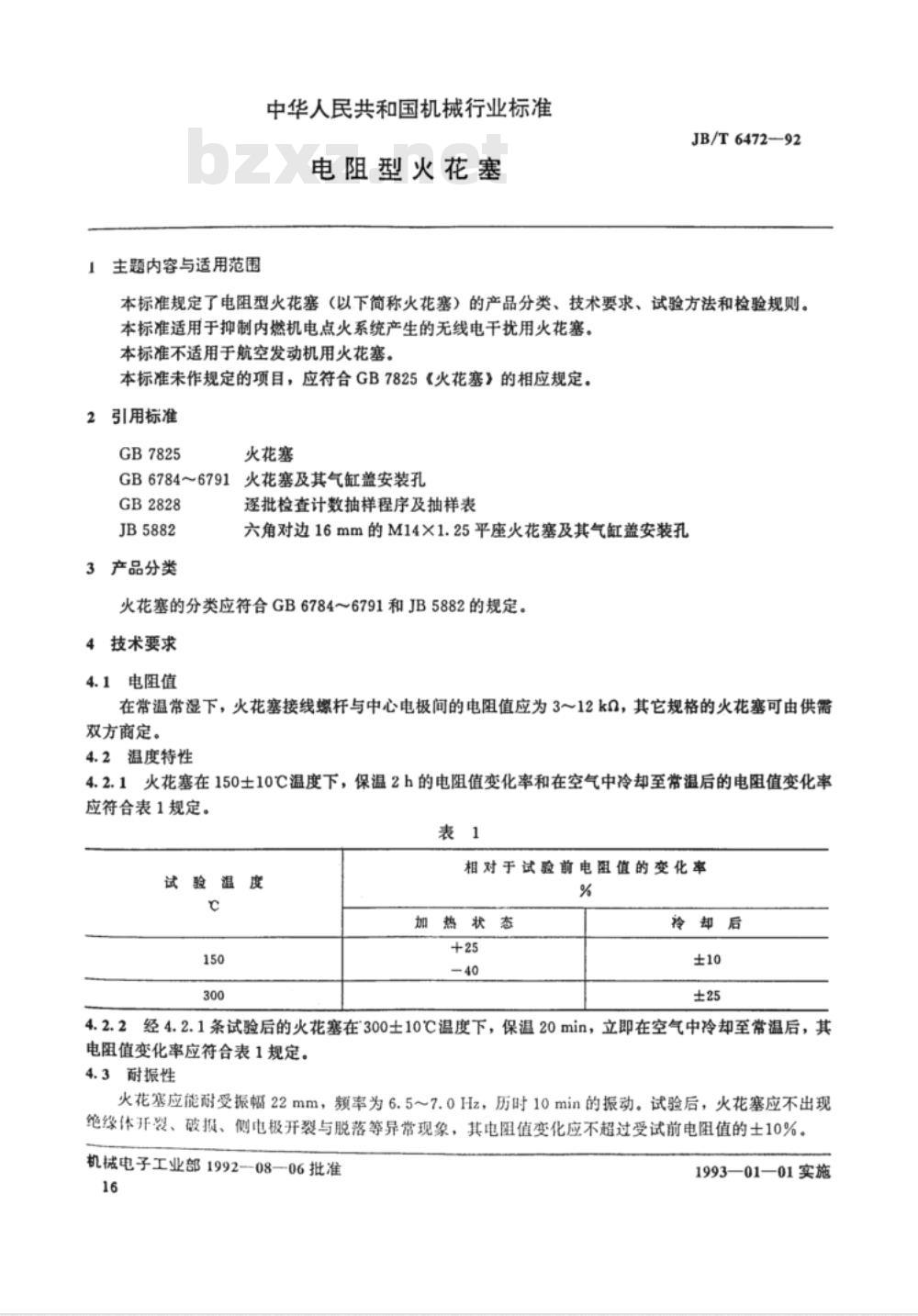

中华人民共和国机械行业标准 电阻型火花塞 JB/T6472—92 1 主题内容与适用范围 本标准规定了电阻型火花塞（以下简称火花塞）的产品分类、技术要求、试验方法和检验规则。本标准适用于抑制内燃机电点火系统产生的无线电干扰用火花塞。本标准不适用于航空发动机用火花塞。本标准未作规定的项目，应符合GB7825《火花塞》的相应规定。 2 引用标准 GB7825 火花塞 GB6784~6791 火花塞及其气缸盖安装孔 GB2828 JB5882 3 产品分类 逐批检查计数抽样程序及抽样表六角对边16mm的M14×1.25平座火花塞及其气缸盖安装孔火花塞的分类应符合GB6784～6791和JB5882的规定。 4 技术要求 4.1 电阻值 在常温常湿下，火花塞接线螺杆与中心电极间的电阻值应为3～12kΩ，其它规格的火花塞可由供需双方商定。 4.2 温度特性 4.2.1 火花塞在150±10℃温度下，保温2h的电阻值变化率和在空气中冷却至常温后的电阻值变化率应符合表1规定。 表1 试验温度 150℃ 300℃ 相对于试验前电阻值的变化率 加热状态 +25% -40% 冷却后 ±10% ±25% 4.2.2 经4.2.1条试验后的火花塞在300±10℃温度下，保温20min，立即在空气中冷却至常温后，其电阻值变化率应符合表1规定。 4.3 耐振性 火花塞应能耐受振幅22mm，频率为6.5～7.0Hz，历时10min的振动。试验后，火花塞应不出现绝缘体开裂、破损、侧电极开裂与脱落等异常现象，其电阻值变化应不超过受试前电阻值的±10%。 4.4 耐久性 火花塞在空气中跳火250h，放置于常温中1h后，其电阻值变化应不超过受试前电阻值的±30%。 5 试验方法 5.1 电阻值测定 按本标准4.1条规定，在常温常湿下，用数字万用表测定其电阻值。 5.2 温度特性试验 5.2.1 按本标准4.2条规定，将试样放置在专用加热装置中，均速升温至150±10℃，保温2h即用数字万用表测量其电阻值。 5.2.2 经5.2.1条试验后的试样在空气中冷却至常温，用数字万用表测量其电阻值。 5.2.3 经5.2.2条试验后的试样放置在专用加热装置中，从常温升至300±10℃，保温20min后，将试样冷却至常温，用数字万用表测量其电阻值。 5.3 耐振性试验 按本标准4.3条和GB7825第4.5条规定的试验方法进行试验，然后用数字万用表测定其电阻值并用目力检查其外观。 5.4 耐久性试验 按本标准4.4条规定，将试样安装在图1和图2规定的装置上或在其它类似装置上，连续跳火250h（允许因试验装置故障而中断时间不超过2h）后，用数字万用表测量其电阻值。 6 检验规则 6.1 火花塞的检验分为出厂检验和型式检验。 6.1.1 出厂检验 火花塞应由制造厂检验部门检查后出厂，并应附有产品质量合格证。火花塞应按批进行检验，每批为同一工艺方法制成的产品，其数量应不超过35000只。按GB2828和表2规定随机抽取试样，并按表2规定的程序进行试验。外观、尺寸、电阻值和跳火性能如出厂检验不符合要求时，允许逐只进行检查。 表2 火花塞出厂检验项目 试验项目 外观和尺寸、电阻值、跳火性能、温度特性、耐振性、热态密封、侧电极弯折强度、接线螺杆抗拉负荷。 6.1.2 型式检验 型式检验按GB7825第2.1、2.2、3.1、3.2和3.3条、以及本标准第4.1条进行。
