【机械行业标准(JB)】 汽轮机射水抽气器 技术条件

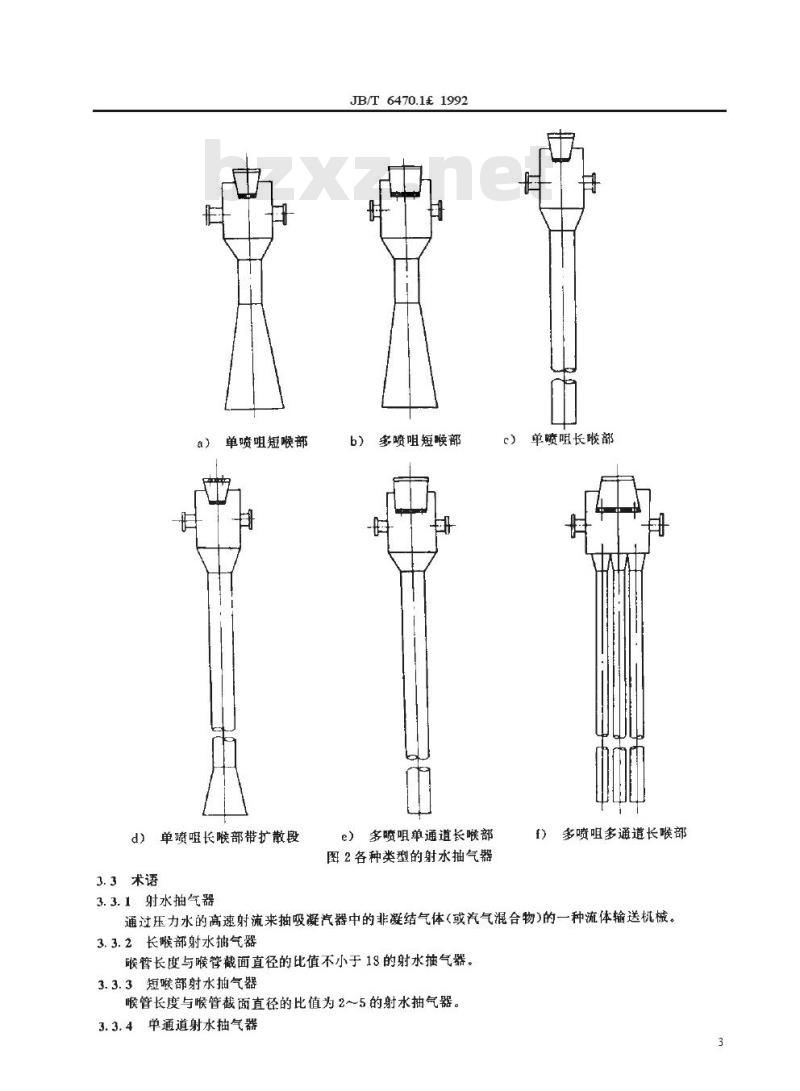

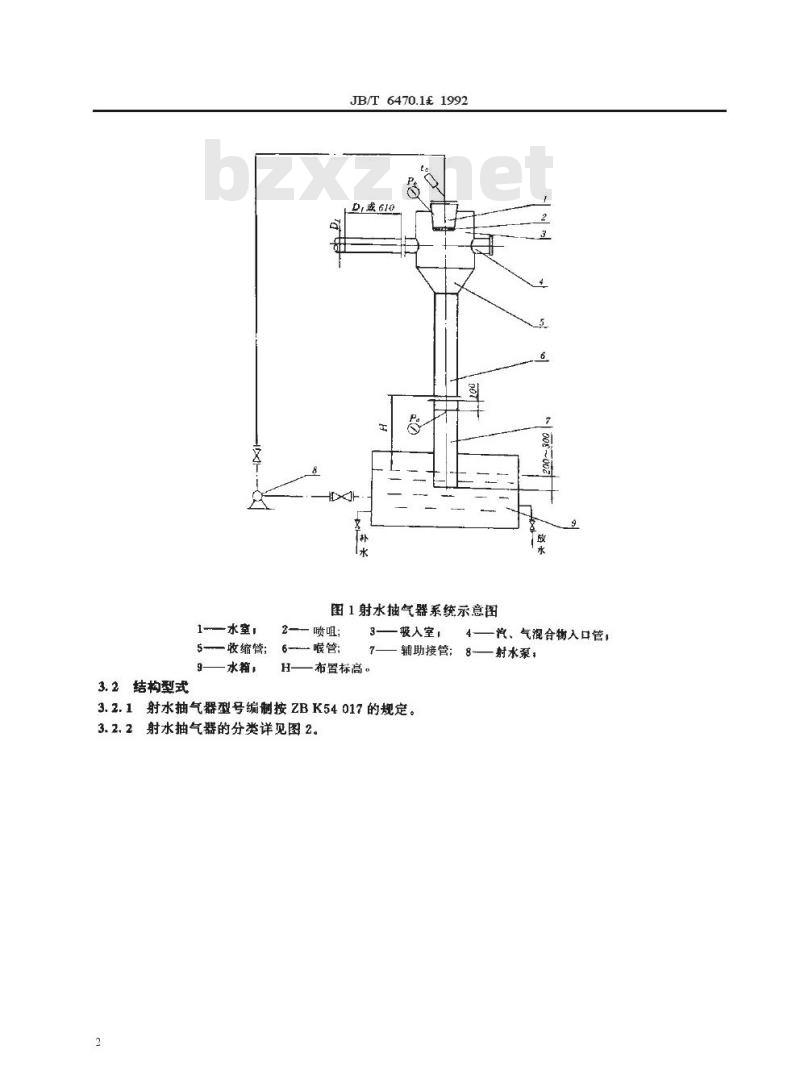

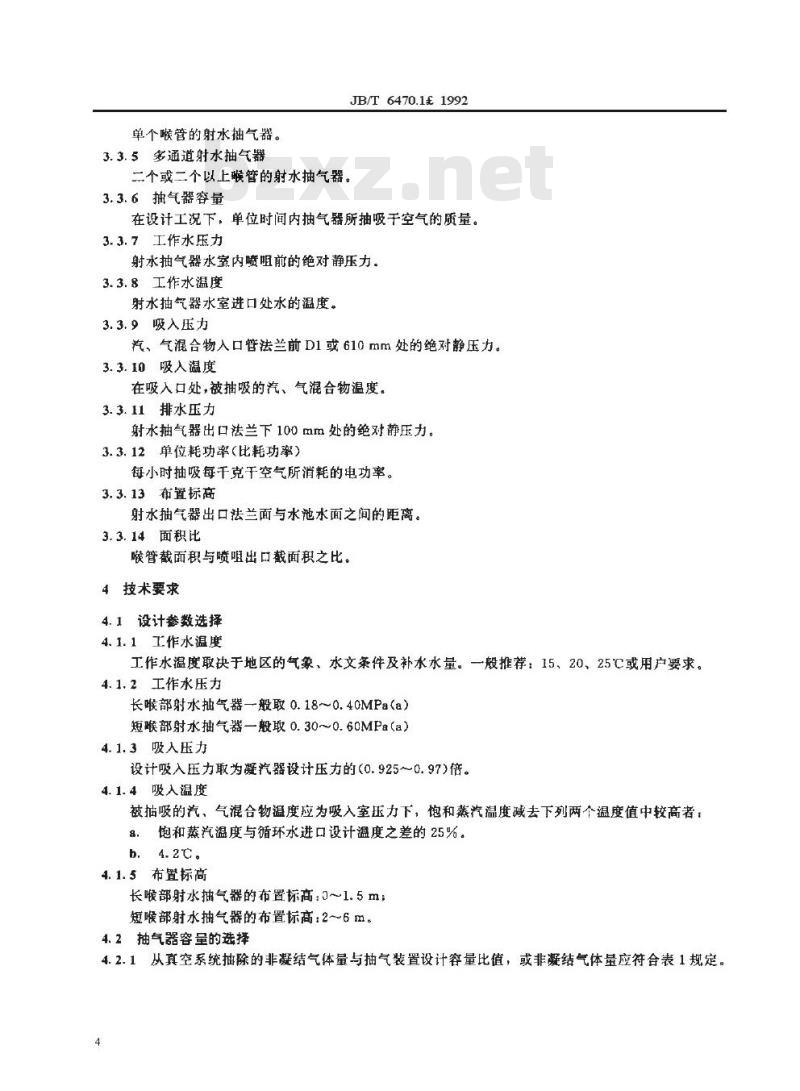

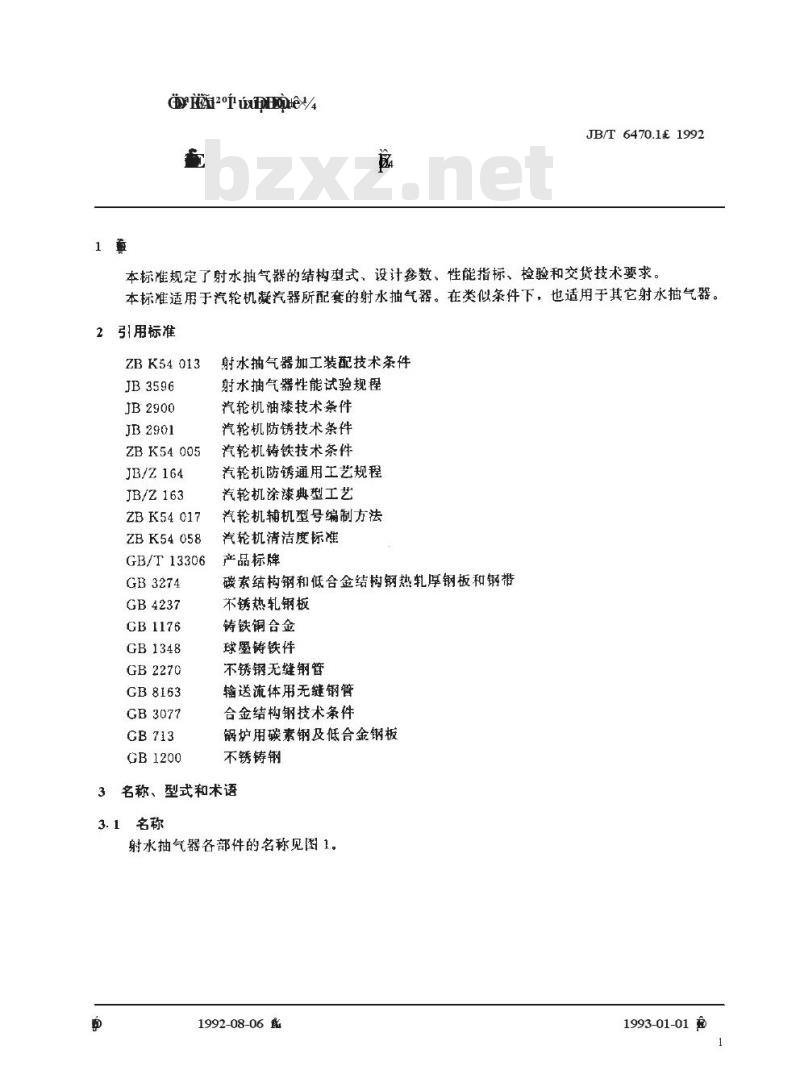

中华人民共和国机械行业标准 JB/T6470.1-1992 1 主题内容与适用范围 本标准规定了射水抽气器的结构型式，设计参数、性能指标、检验和交货技术要求。本标准适用于汽轮机凝汽器所配套的射水抽气器，在类似条件下，也适用于其它射水抽气器。 2 引用标准 本标准引用了以下文件： ZB K54 013 JB3596 JB2900 JB2901 ZBK54005 JB/Z164 JB/Z163 ZBK54017 ZBK54058 GB/T13306 GB3274 GB4237 GB1176 GB1348 GB2270 GB8163 GB3077 CB713 GB1200 射水抽气器加工装配技术条件 射水抽气器性能试验规程 汽轮机油漆技术条件 汽轮机防锈技术条件 汽轮机铸铁技术条件 汽轮机防锈通用工艺规程 汽轮机涂漆典型工艺 汽轮机辅机型号编制方法 汽轮机清洁度标准 产品标牌 碳素结构钢和低合金结构钢热轧厚钢板和钢带不锈热轧钢板 铸铁铜合金 球墨铸铁件 不锈钢无缝钢管 输送流体用无缝钢管 合金结构钢技术条件 锅炉用碳素钢及低合金钢板 不锈铸 3 术语 3.1 名称 射水抽气器各部件的名称见图1。 3.2 结构型式 射水抽气器的分类详见图2。分类包括： - 单喷咀短喉部 - 单喷咀长喉部带扩散段 - 多喷咀短喉部 - 多喷咀单通道长喉部 - 单喷咀长喉部 - 多喷咀多通道长喉部 3.3 术语解释 3.3.1 射水抽气器 通过压力水的高速射流来抽吸凝汽器中的非凝结气体（或汽气混合物）的一种流体输送机械。 3.3.2 长喉部射水抽气器 嵌管长度与喉管截面直径的比值不小于18的射水抽气器。 3.3.3 短喉部射水抽气器 喉管长度与喉管截面直径的比值为2～5的射水抽气器。 3.3.4 单通道射水抽气器 单个喉管的射水抽气器。 3.3.5 多通道射水抽气器 两个或两个以上喉管的射水抽气器。 3.3.6 抽气器容量 在设计工况下，单位时间内抽气器所抽吸的空气的质量。 3.3.7 工作水压力 射水抽气器水室内喷咀前的绝对静压力。 3.3.8 工作水温度 射水抽气器水室进口处水的温度。 3.3.9 吸入压力 汽气混合物入口管法兰前D1或610mm处的绝对静压力。 3.3.10 吸入温度 在吸入口处，被抽吸的汽气混合物温度。 3.3.11 排水压力 射水抽气器出口法兰下100mm处的绝对静压力。 3.3.12 单位耗功率 每小时抽吸每干克干空气所消耗的电功率。 3.3.13 布置标高 射水抽气器出口法兰面与水池水面之间的距离。 3.3.14 面积比 喉管截面积与喷咀出口截面积之比。 4 技术要求 4.1 设计参数选择 4.1.1 工作水温度 工作水温度取决于地区的气象、水文条件及补水水量。一般推荐：15、20、25°C，或根据用户要求。 4.1.2 工作水压力 长喉部射水抽气器一般取0.18～0.40MPa（a），短喉部射水抽气器一般取0.30～0.60MPa（a）。 4.1.3 吸入压力 设计吸入压力取为凝汽器设计压力的0.925～0.97倍。 4.1.4 吸入温度 被抽吸的汽气混合物温度应为吸入室压力下，饱和蒸汽温度减去下列两个温度值中较高者：饱和蒸汽温度与循环水进口设计温度之差的25%或4.2°C。 4.1.5 布置标高 长喉部射水抽气器的布置标高：0～1.5m；短喉部射水抽气器的布置标高：2～6m。 4.2 抽气器容量的选择 4.2.1 从真空系统抽除的非凝结气体量与抽气装置设计容量比值，或非凝结气体量应符合表1规定。
