【机械行业标准(JB)】 中小型轴流式混流式水轮机 产品系列型谱

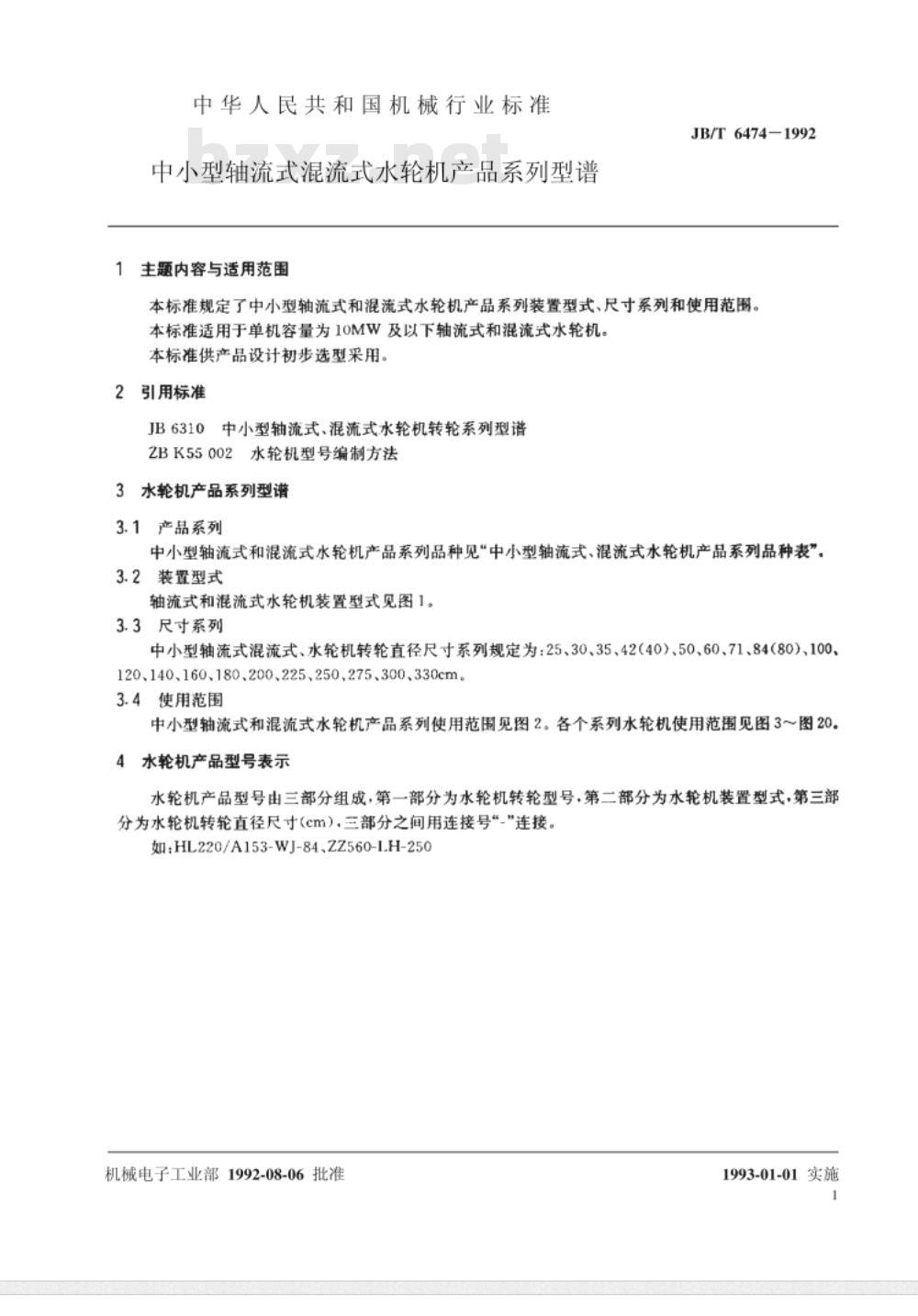

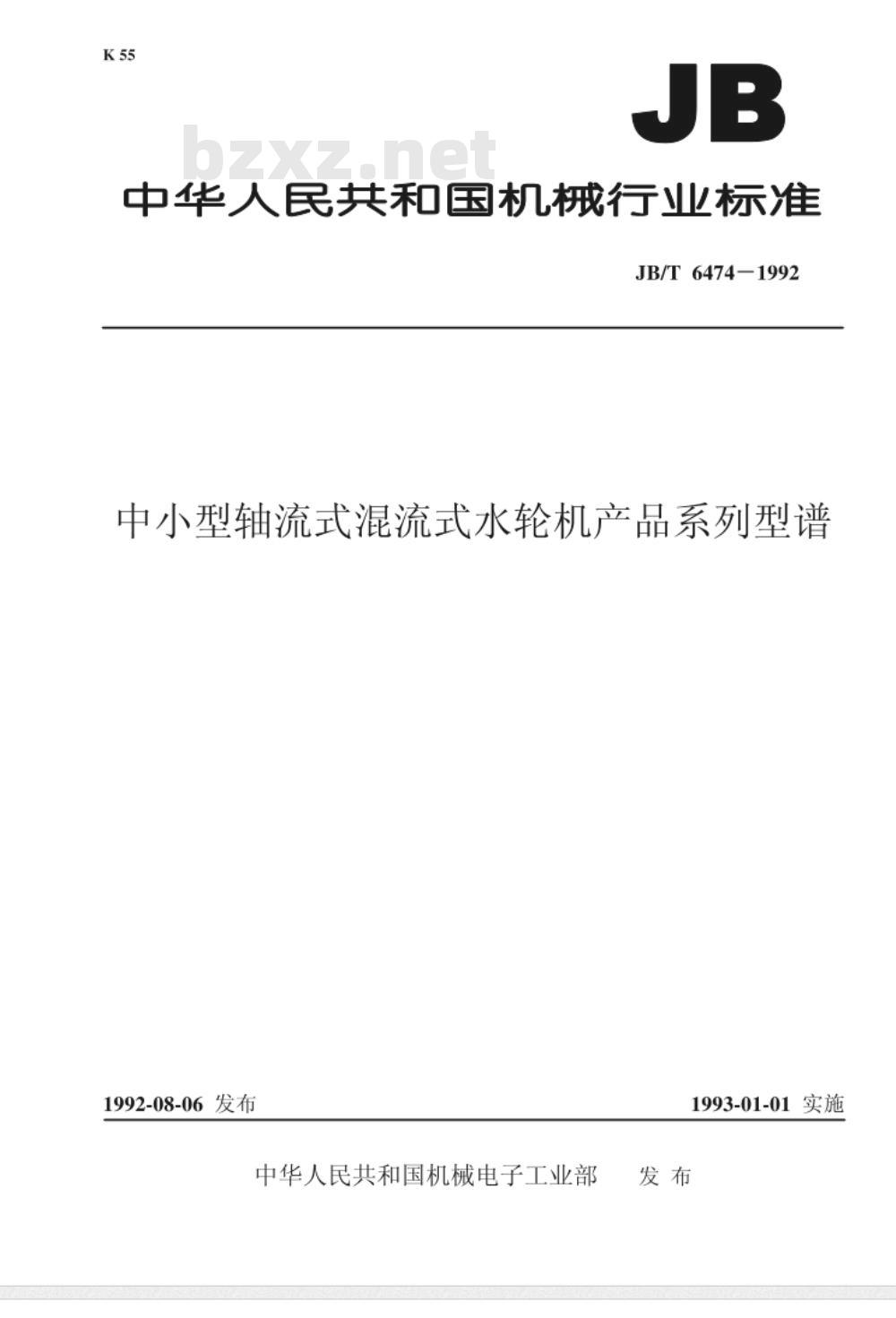

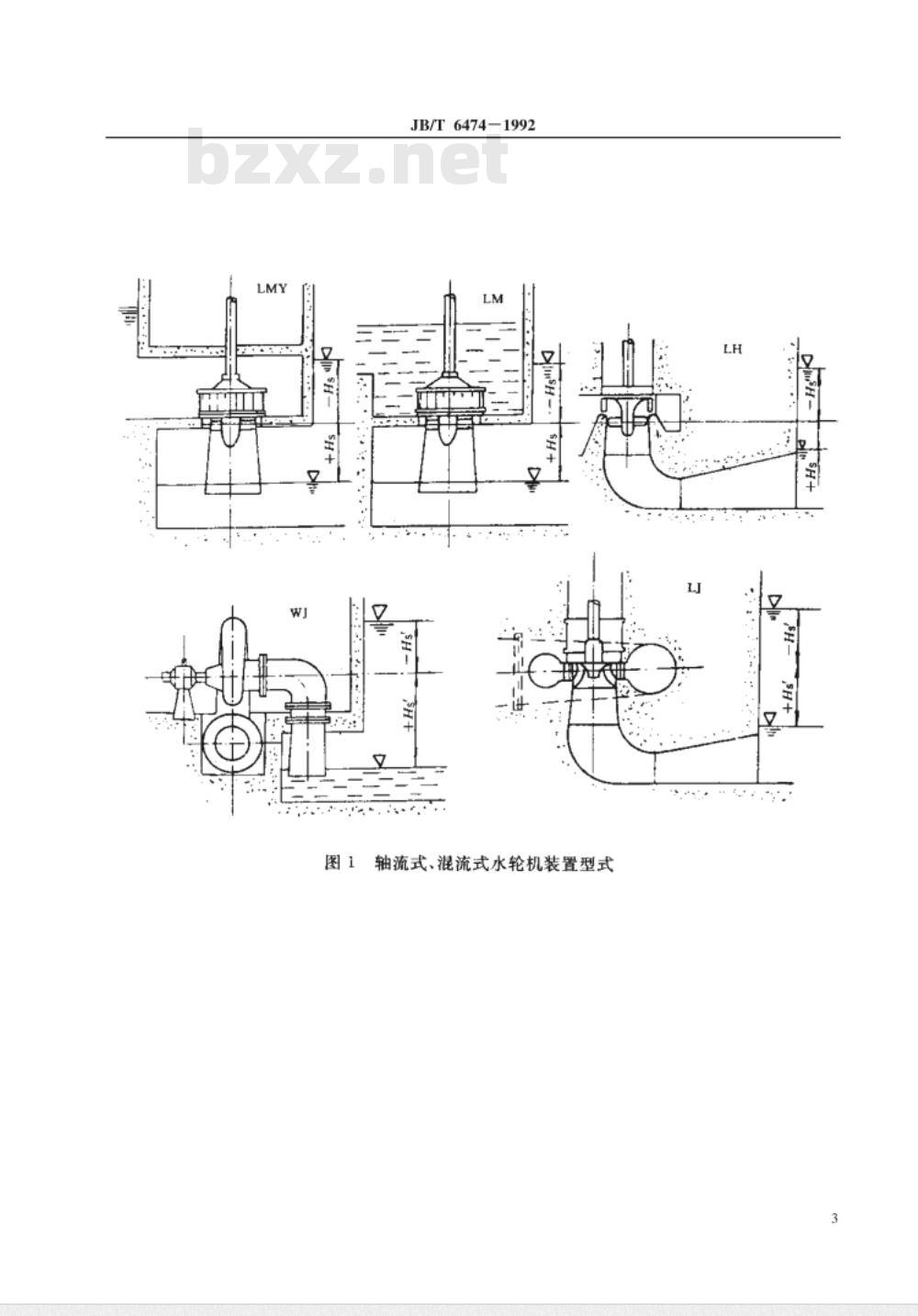

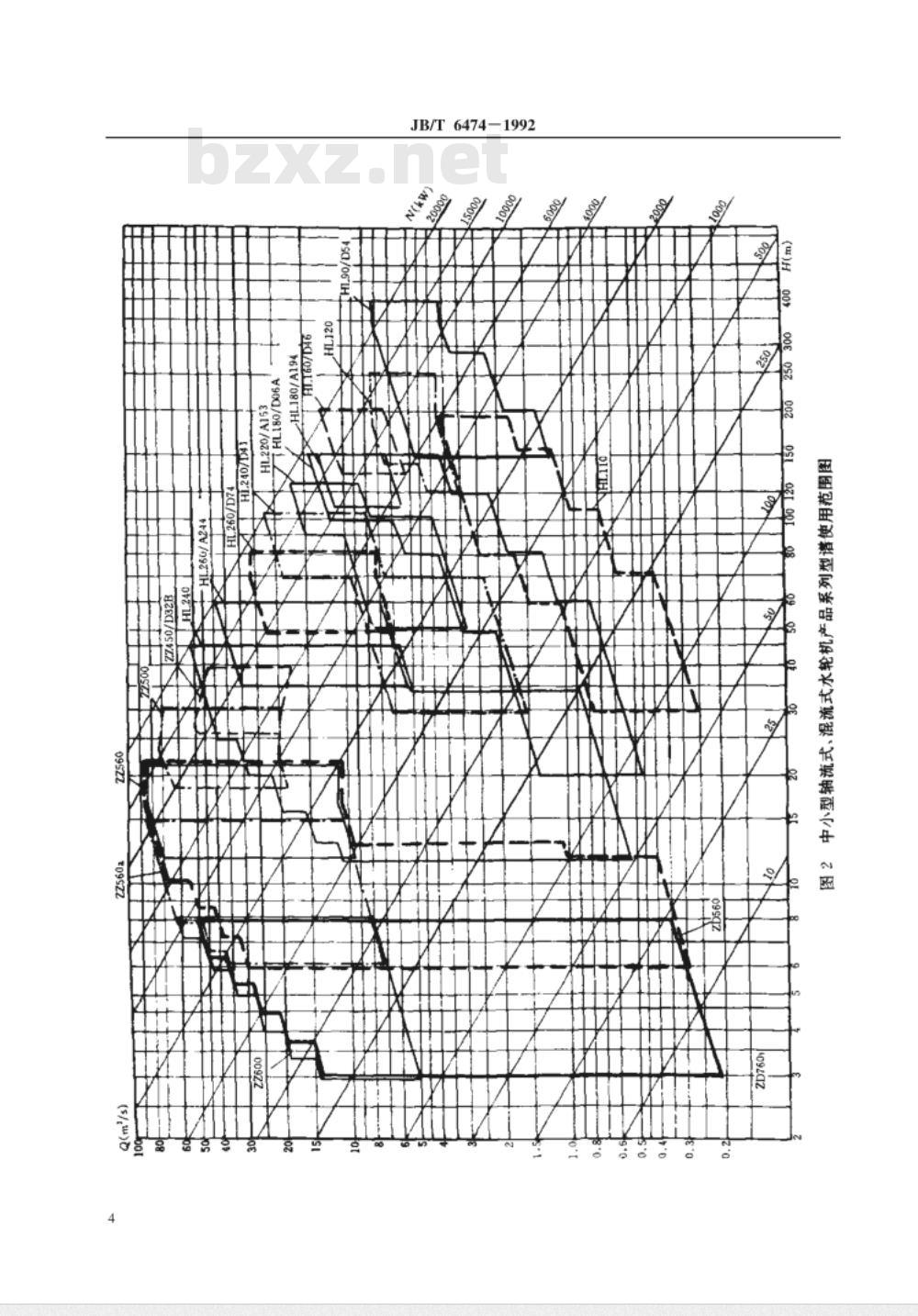

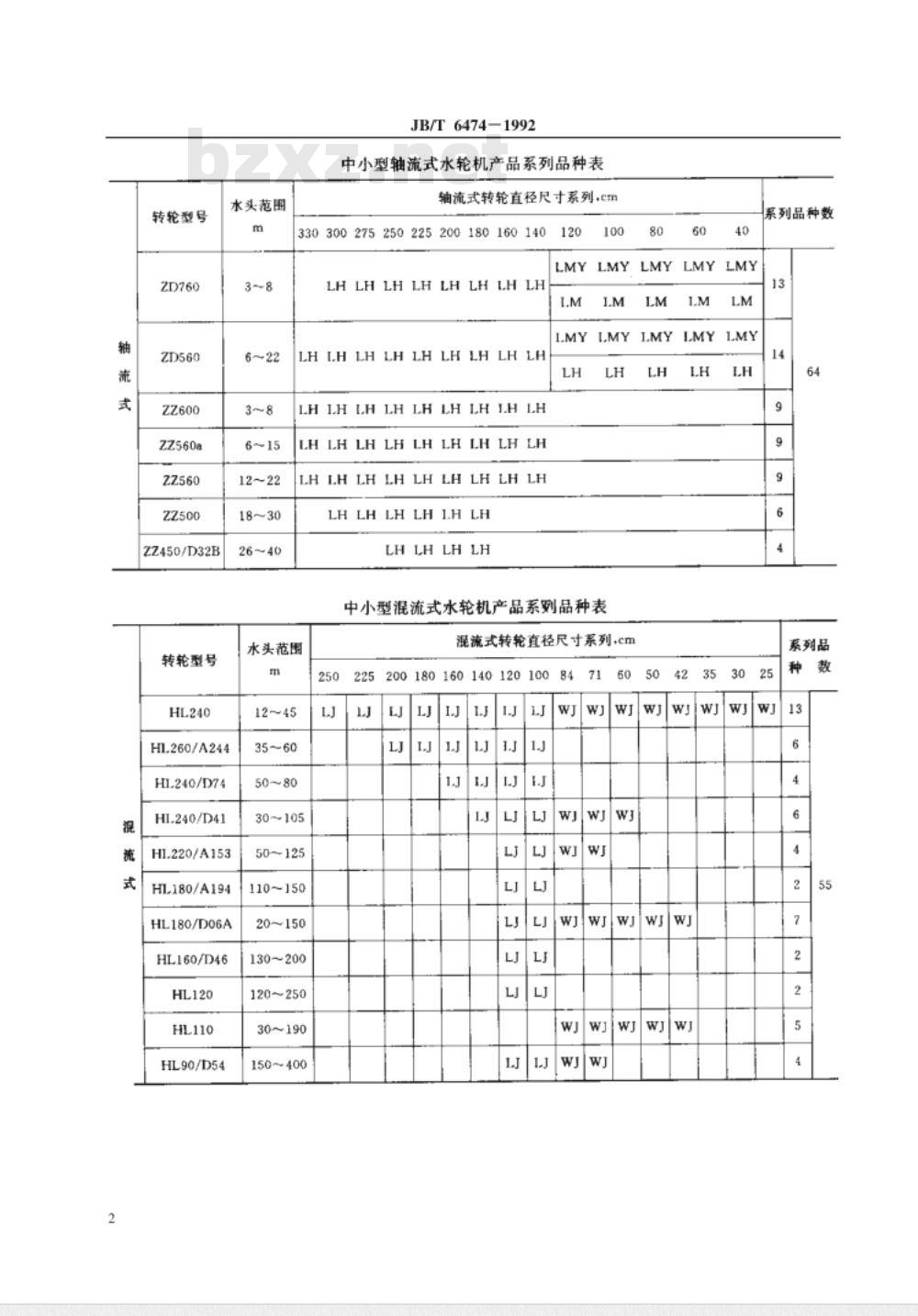

中华人民共和国机械行业标准 JB/T6474-1992 中小型轴流式混流式水轮机产品系列型谱 1 主题内容与适用范围 本标准规定了中小型轴流式和混流式水轮机产品系列装置型式、尺寸系列和使用范围。本标准适用于单机容量为10MW及以下轴流式和混流式水轮机。本标准供产品设计初步选型采用。 2 引用标准 JB6310 中小型轴流式、混流式水轮机转轮系列型谱 ZBK55002 水轮机型号编制方法 3 水轮机产品系列型谱 3.1 产品系列 中小型轴流式和混流式水轮机产品系列品种见“中小型轴流式、混流式水轮机产品系列品种表”。 3.2 装置型式 轴流式和混流式水轮机装置型式见图1。 3.3 尺寸系列 中小型轴流式混流式水轮机转轮直径尺寸系列规定为：25、30、35、42(40)、50、60、71、80、100、120、140、160、180、200、225、250、275、300、330cm。 3.4 使用范围 中小型轴流式和混流式水轮机产品系列使用范围见图2。各个系列水轮机使用范围见图3~图20。 4 水轮机产品型号表示 水轮机产品型号由三部分组成，第一部分为水轮机转轮型号，第二部分为水轮机装置型式，第三部分为水轮机转轮直径尺寸（cm），三部分之间用连接号“_”连接。如：HL220/A153-WJ-84、ZZ560-LH-250。 5 水轮机转轮型号系列 轴流式水轮机产品系列转轮型号及水头范围见表1。 表1 轴流式水轮机转轮型号与水头范围 转轮型号 ZD760 ZD560 ZZ600 ZZ560a ZZ560 ZZ500 ZZ450/D32B 水头范围 (m) 3~8 6~22 3~8 6~15 12~22 18~30 26~40 6 水轮机尺寸系列 轴流式水轮机转轮直径尺寸系列见表2。 表2 轴流式水轮机产品系列转轮直径尺寸系列（cm） 330 300 275 250 225 200 180 160 140 7 混流式水轮机产品系列品种表 混流式水轮机产品系列转轮型号与水头范围见表3。 表3 混流式水轮机产品系列转轮型号与水头范围 转轮型号 HL260/A244 HL240/D74 HI.240/D41 HI.220/A153 水头范围 (m) 12~45 35~60 30~105 50~125 8 图示 图1 轴流式、混流式水轮机装置型式 9 结论 本标准为中小型轴流式和混流式水轮机的设计和选型提供了明确的产品系列、装置型式及尺寸系列参考，供相关设计与制造单位在实际工程中使用。
