【机械行业标准(JB)】 电精制防爆变压器

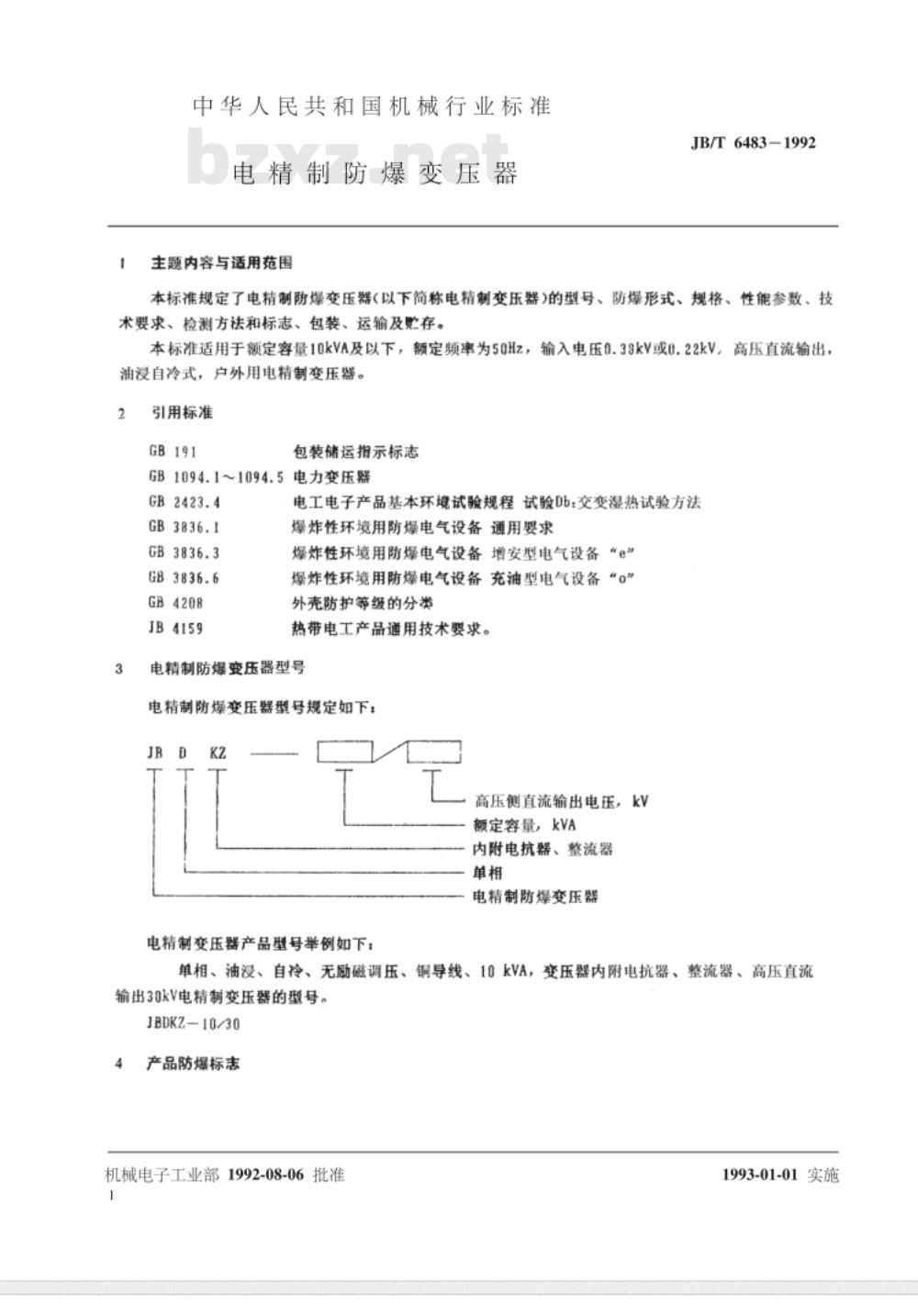

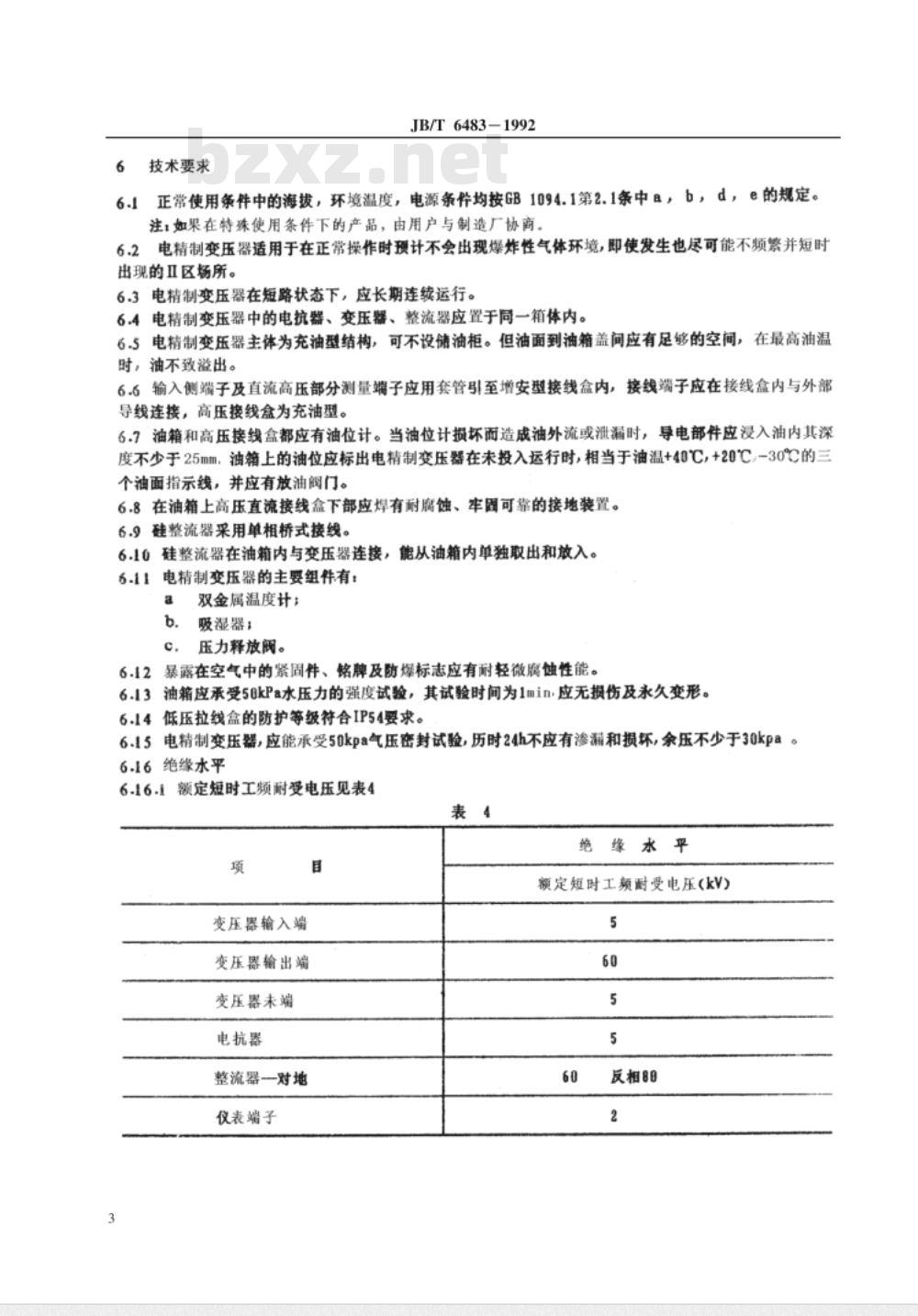

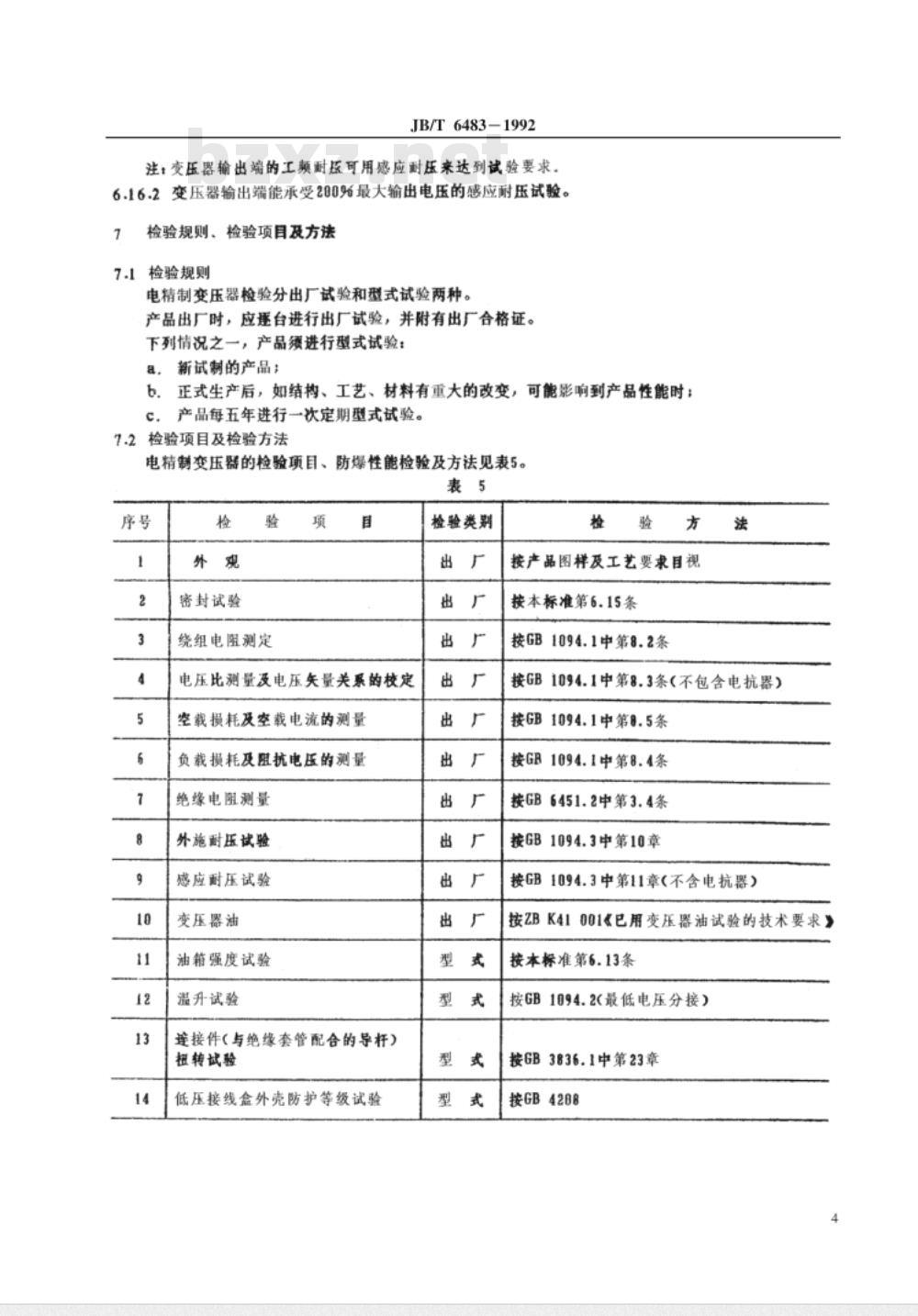

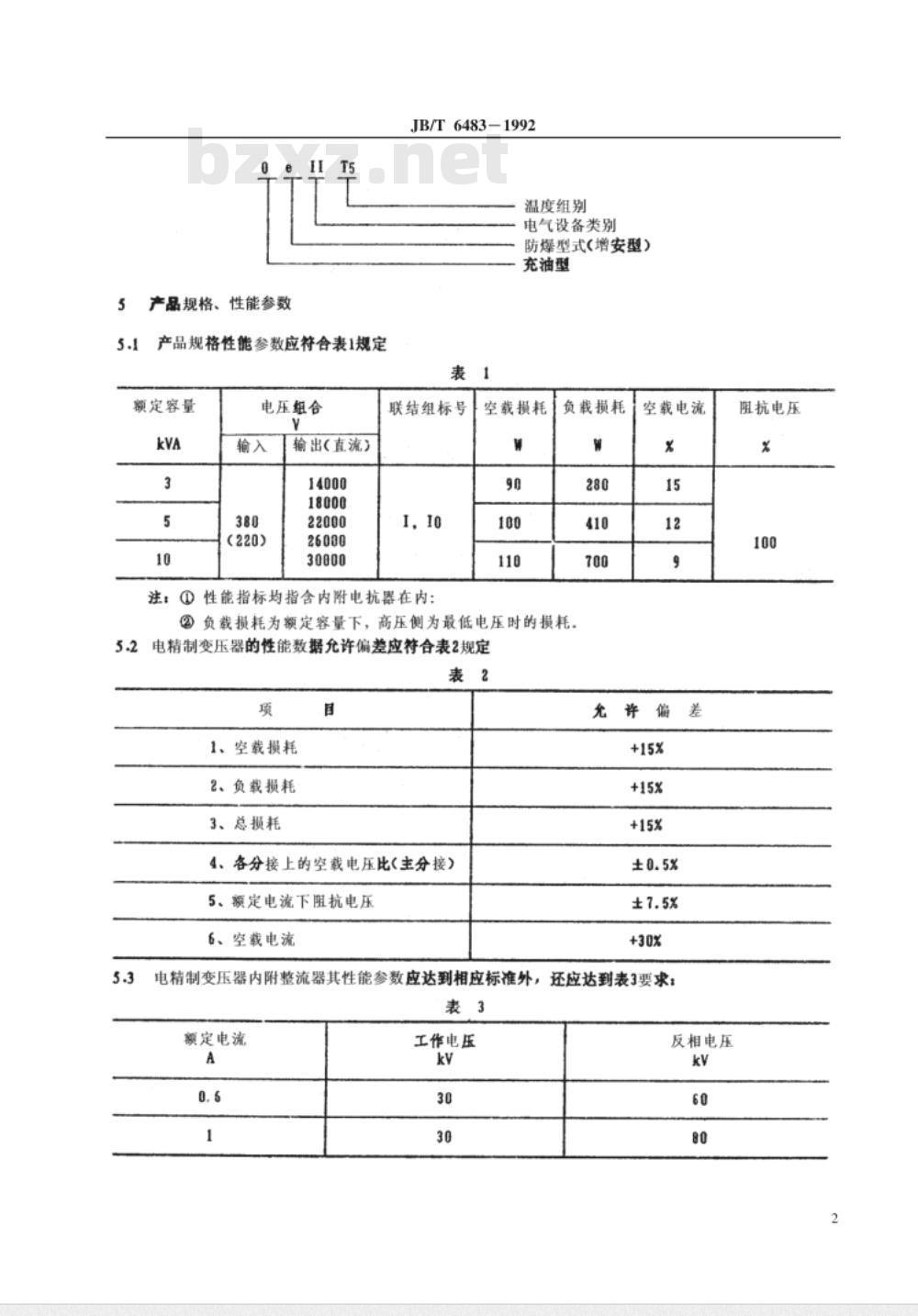

中华人民共和国机械行业标准 JB/T 6483-1992 电精制防爆变压器 1992-08-06发布，中华人民共和国机械电子工业部1993-01-01实施。本标准规定了电精制防爆变压器（以下简称电精制变压器）的型号、防爆形式、规格、性能参数、技术要求、检测方法以及标志、包装、运输和贮存要求。适用于额定容量10kVA及以下，额定频率为50Hz，输入电压为3kV或0.22kV，高压直流输出，油浸自冷式，户外用电精制变压器。 1 范围 本标准适用于电精制防爆变压器，主要用于高压直流输出的电气设备，适合特殊环境条件下的使用。 2 引用标准 本标准参照的标准包括： - GB191 包装储运指示标志 - GB1094.1~1094.5 电力变压器 - GB2423.4 电工电子产品基本环境试验规程 - GB3836.1 爆炸性环境用防爆电气设备通用要求 - GB3836.3 增安型电气设备 - GB3836.6 充油型电气设备 - GB4208 外壳防护等级 - JB4159 热带电工产品通用技术要求 3 电精制防爆变压器型号 电精制防爆变压器型号规定如下： - 高压侧直流输出电压（kV） - 额定容量（kVA） - 内附电抗器、整流器，单相电精制防爆变压器。 4 性能参数 电精制防爆变压器的性能参数应符合下表的规定： | 额定容量 (kVA) | 输入电压 (V) | 输出电压 (直流) (V) | 空载损耗 (W) | 负载损耗 (W) | |-----------------|----------------|----------------------|----------------|----------------| | 3 | 380 | 14000 | 90 | 280 | | 5 | 380 | 18000 | 100 | 410 | | 10 | 380 | 22000 | 110 | 700 | 注：负载损耗为额定容量下，高压侧为最低电压时的损耗。 5 技术要求 电精制防爆变压器的技术要求包括以下几点： - 正常使用条件中的海拔、环境温度、电源条件应符合GB1094.1的规定。 - 适用于Ⅱ区爆炸性气体环境。 - 在短路状态下，变压器应能够长期连续运行。 - 电精制变压器中的电抗器、变压器、整流器应置于同一箱体内。 - 变压器主体为充油型结构，可不设储油柜，但油面到油箱盖间应有足够的空间。 - 油箱和高压接线盒应有油位计，且标出油温指示线。 6 其他要求 - 变压器的主要组件包括：双金属温度计、吸湿器、压力释放阀。 - 暴露在空气中的紧固件、铭牌及防爆标志应有耐轻微腐蚀性能。 - 油箱应承受50kPa水压力强度试验，试验时间为1分钟。 - 低压拉线盒的防护等级符合IP54要求。 7 标志与包装 产品的防爆标志、型号标识及其他相关标签要求按规定进行。 机械电子工业部1992-08-06批准，1993-01-01实施。
