【机械行业标准(JB)】 继电器及其装置 机械结构术语

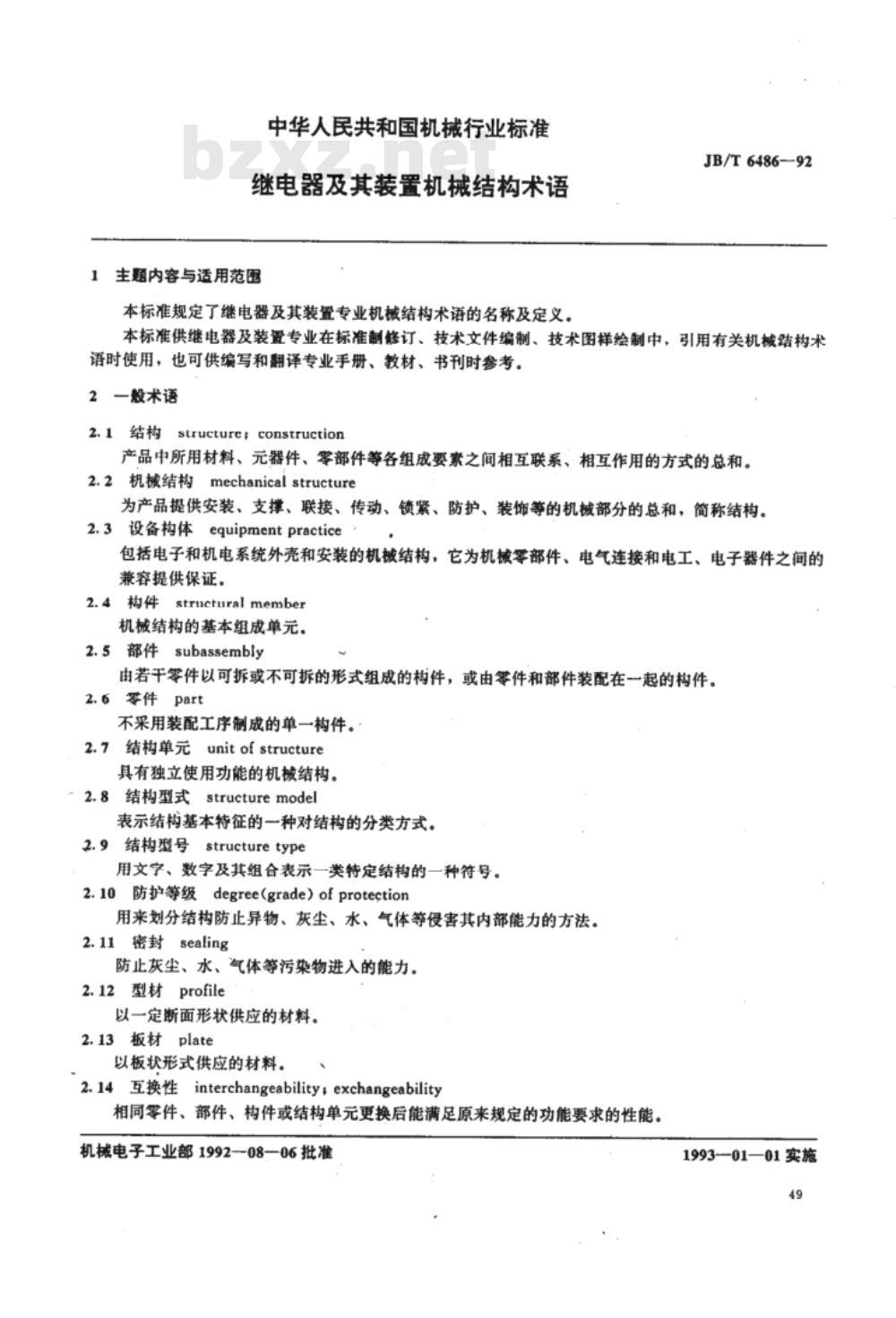

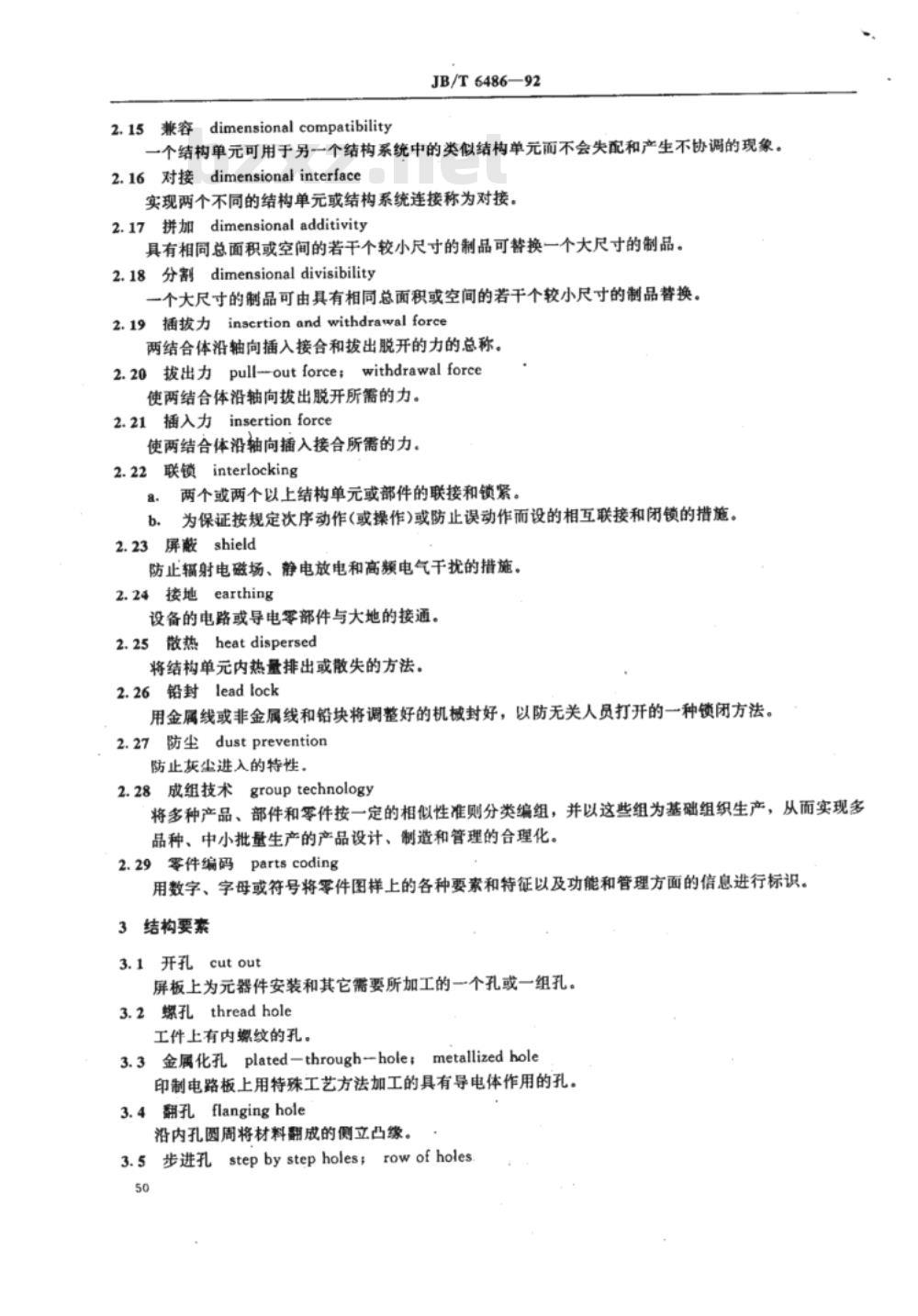

中华人民共和国机械行业标准 继电器及其装置机械结构术语 JB/T 6486-92 1 主题内容与适用范围 本标准规定了继电器及其装置专业机械结构术语的名称及定义，供继电器及装置专业在标准制修订、技术文件编制、技术图样绘制时使用，也可供编写和翻译专业手册、教材、书刊时参考。 2 一般术语 2.1 结构 (structure；construction)：产品中所用材料、元器件、零部件等各组成要素之间相互联系、相互作用的方式的总和。 2.2 机械结构 (mechanical structure)：为产品提供安装、支撑、联接、传动、锁紧、防护、装饰等的机械部分的总和，简称结构。 2.3 设备构体 (equipment practice)：包括电子和机电系统外壳和安装的机械结构，它为机械零部件、电气连接和电工、电子器件之间的兼容提供保证。 2.4 构件 (structural member)：机械结构的基本组成单元。 2.5 部件 (subassembly)：由若干零件以可拆或不可拆的形式组成的构件，或由等件和部件装配在一起的构件。 2.6 零件 (part)：不采用装配工序制成的单一构件。 2.7 结构单元 (unit of structure)：具有独立使用功能的机械结构。 2.8 结构型式 (structure model)：表示结构基本特征的一种对结构的分类方式。 2.9 结构型号 (structure type)：用文字、数字及其组合表示一类特定结构的一种符号。 2.10 防护等级 (degree of protection)：用来划分结构防止异物、灰尘、水、气体等侵害其内部能力的方法。 2.11 密封 (sealing)：防止灰尘、水、气体等污染物进入的能力。 2.12 型材 (profile)：以一定断面形状供应的材料。 2.13 板材 (plate)：以板状形式供应的材料。 2.14 互换性 (interchangeability；exchangeability)：相同零件、部件、构件或结构单元更换后能满足原来规定的功能要求的性能。 2.15 兼容 (dimensional compatibility)：一个结构单元可用于另一个结构系统中的类似结构单元而不会失配和产生不协调的现象。 2.16 对接 (dimensional interface)：实现两个不同的结构单元或结构系统连接称为对接。 2.17 拼加 (dimensional additivity)：具有相同总面积或空间的若干个较小尺寸的制品可替换一个大尺寸的制品。 2.18 分割 (dimensional divisibility)：一个大尺寸的制品可由具有相同总面积或空间的若干个较小尺寸的制品替换。 2.19 插拔力 (insertion and withdrawal force)：两结合体沿轴向插入接合和拔出脱开的力的总称。 2.20 拔出力 (pull-out force；withdrawal force)：使两结合体沿轴向拨出脱开所需的力。 2.21 插入力 (insertion force)：使两结合体沿轴向插入接合所需的力。 2.22 联锁 (interlocking)： a. 两个或两个以上结构单元或部件的联接和锁紧； b. 为保证按规定次序动作或操作，或防止误动作而设的相互联接和闭锁的措施。 2.23 屏敲 (shield)：防止辐射电磁场、静电放电和高频电气干扰的措施。 2.24 接地 (earthing)：设备的电路或导电零部件与大地的接通。 2.25 散热 (heat dispersed)：将结构单元内热量排出或散失的方法。 2.26 铅封 (lead lock)：用金属线或非金属线和铅块将调整好的机械封好，以防无关人员打开的一种锁闭方法。 2.27 防尘 (dust prevention)：防止灰尘进入的特性。 2.28 成组技术 (group technology)：将多种产品、部件和零件按一定的相似性准则分类编组，并以这些组为基础组织生产，从而实现多品种、中小批量生产的产品设计、制造和管理的合理化。 2.29 零件编码 (parts coding)：用数字、字母或符号将零件图样上的各种要素和特征以及功能和管理方面的信息进行标识。 3 结构要素 3.1 开孔 (cutout)：屏板上为元器件安装和其他需要所加工的一个孔或一组孔。 3.2 螺孔 (thread hole)：工件上有内螺纹的孔。 3.3 金属化孔 (plated-through-hole；metallized hole)：印制电路板上用特殊工艺方法加工的具有导电体作用的孔。 3.4 翻孔 (flanging hole)：沿内孔圆周将材料翻成的侧立凸缘。 3.5 步进孔 (step by step holes；row of holes)：按照一定模数尺寸规律排列的一组孔。 3.6 工艺孔（槽） (technology hole (slot))：仅为加工需要而非结构设计所用的孔或槽。
