【机械行业标准(JB)】 冲击式水井钻机

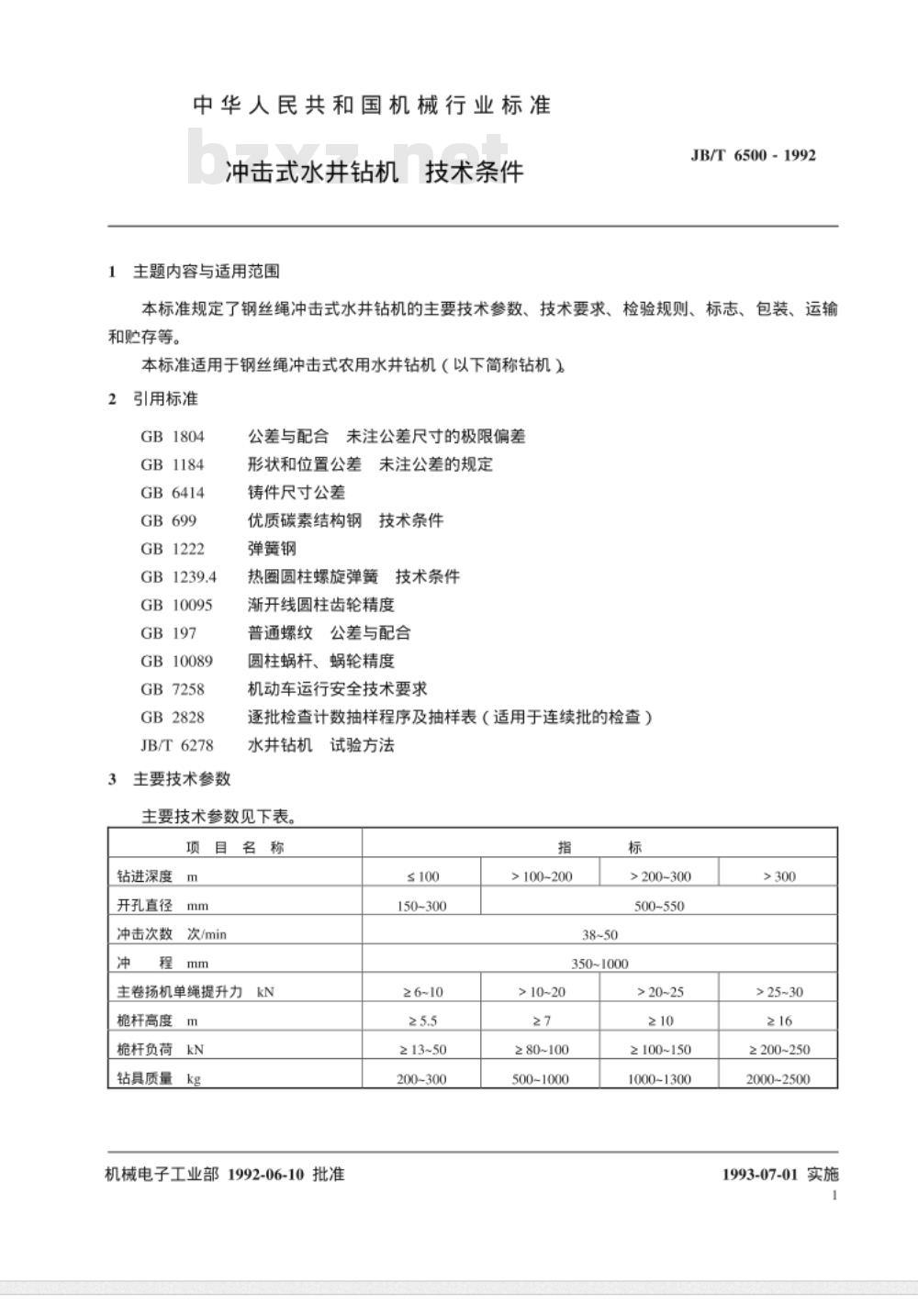

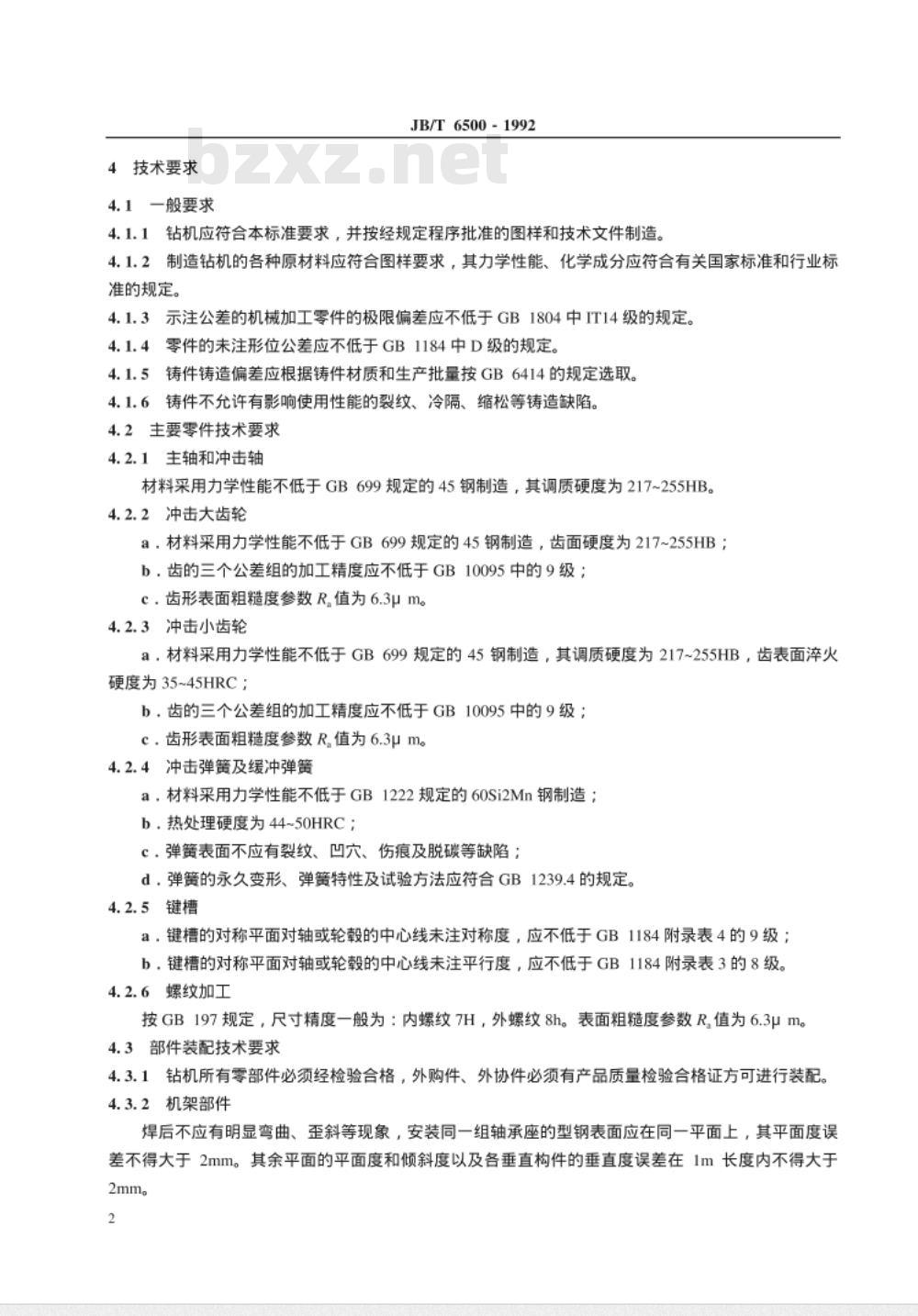

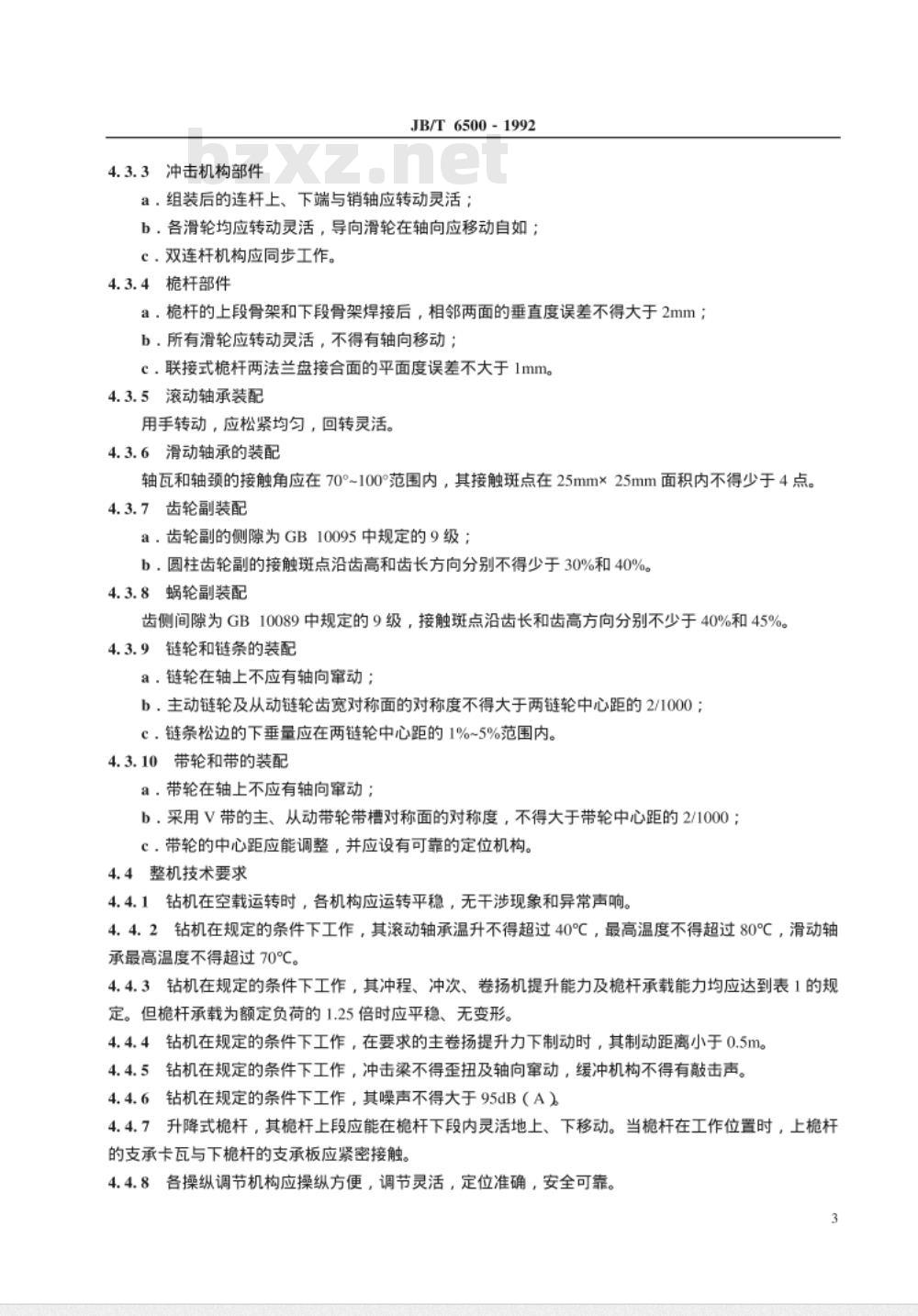

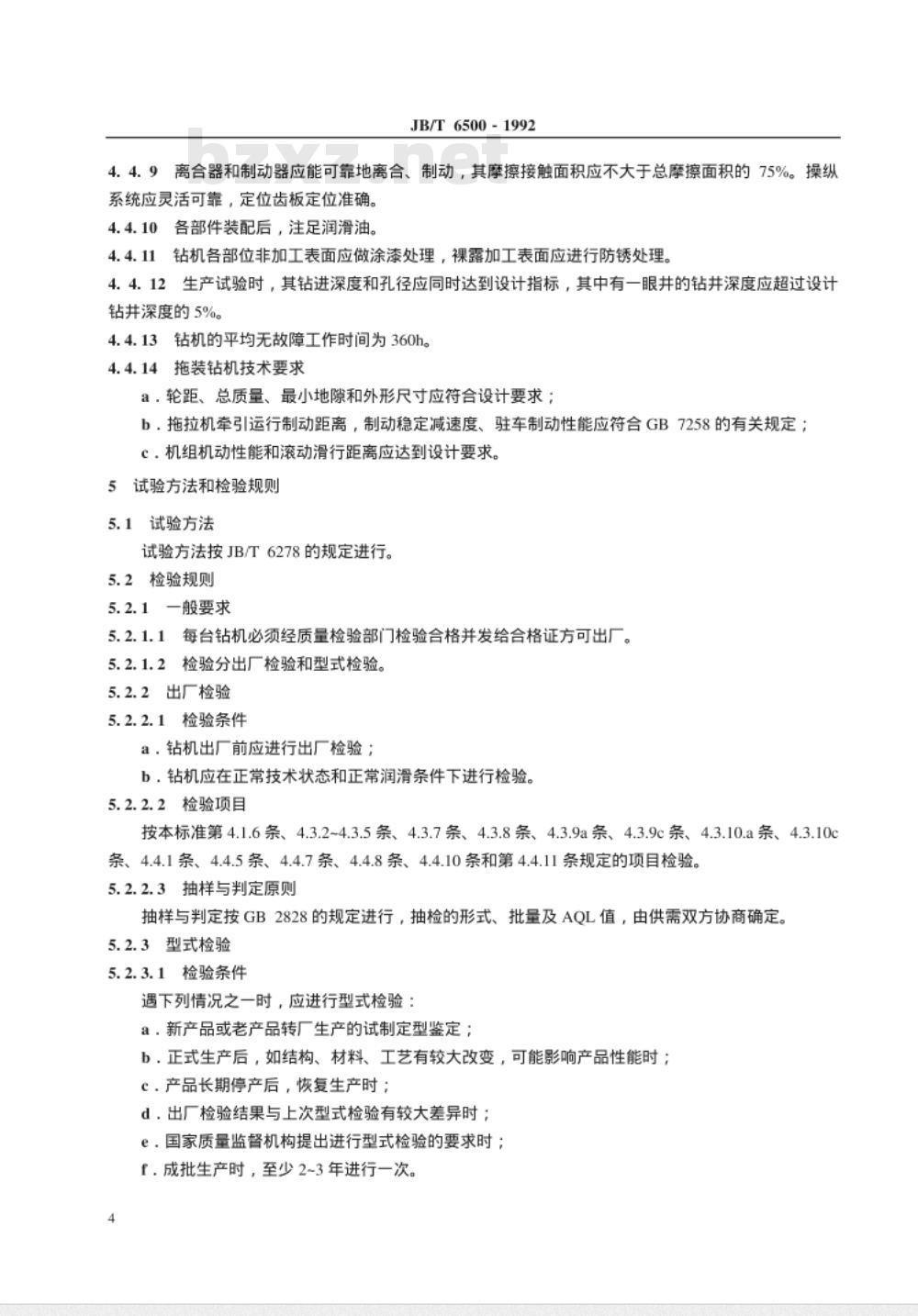

中华人民共和国机械行业标准 JB/T 6500 -1992 冲击式水井钻机技术条件 发布日期：1992-06-10 实施日期：1993-07-01 1 主题内容与适用范围 本标准规定了钢丝绳冲击式水井钻机的主要技术参数、技术要求、检验规则、标志、包装、运输和贮存等。适用于钢丝绳冲击式农用水井钻机（以下简称钻机）。 2 引用标准 本标准引用了以下标准： GB1804、GB1184、GB6414、GB699、GB1222、GB1239.4、GB10095、GB197、GB10089、GB7258、GB2828、JB/T6278。 3 主要技术参数 公差与配合：未注公差尺寸的极限偏差、形状和位置公差未注公差的规定、铸件尺寸公差。 技术条件：热圈圆柱螺旋弹簧、渐开线圆柱齿轮精度、普通螺纹公差与配合、圆柱蜗杆、蜗轮精度、机动车运行安全技术要求。 4 技术要求 4.1 一般要求 4.1.1 钻机应符合本标准要求，并按经规定程序批准的图样和技术文件制造。 4.1.2 制造钻机的各种原材料应符合图样要求，其力学性能、化学成分应符合有关国家标准和行业标准的规定。 4.1.3 注明公差的机械加工零件的极限偏差应不低于GB1804中IT14级的规定。 4.1.4 零件的未注形位公差应不低于GB1184中D级的规定。 4.1.5 铸件铸造偏差应根据铸件材质和生产批量按GB6414的规定选取。 4.1.6 铸件不允许有影响使用性能的裂纹、冷隔、缩松等铸造缺陷。 4.2 主要零件技术要求 4.2.1 主轴和冲击轴：材料采用力学性能不低于GB699规定的45钢制造，其调质硬度为217~255HB。 4.2.2 冲击大齿轮：材料采用力学性能不低于GB699规定的45钢制造，齿面硬度为217~255HB；齿的三个公差组的加工精度应不低于GB10095中的9级；齿形表面粗糙度参数R值为6.3μm。 4.2.3 冲击小齿轮：材料采用力学性能不低于GB699规定的45钢制造，其调质硬度为217~255HB，齿表面淬火硬度为35~45HRC；齿的三个公差组的加工精度应不低于GB10095中的9级；齿形表面粗糙度参数R值为6.3μm。 4.2.4 冲击弹簧及缓冲弹簧：材料采用力学性能不低于GB1222规定的60Si2Mn钢制造；热处理硬度为44~50HRC；弹簧表面不应有裂纹、凹穴、伤痕及脱碳等缺陷；弹簧的永久变形、弹簧特性及试验方法应符合GB1239.4的规定。 4.2.5 键槽：键槽的对称平面对轴或轮毂的中心线未注对称度，应不低于GB1184附录表4的9级；键槽的对称平面对轴或轮毂的中心线未注平行度，应不低于GB1184附录表3的8级。 4.2.6 螺纹加工：按GB197规定，尺寸精度一般为：内螺纹7H，外螺纹8h。表面粗糙度参数R值为6.3μm。 4.3 部件装配技术要求 4.3.1 钻机所有零部件必须经检验合格，外购件、外协件必须有产品质量检验合格证方可进行装配。 4.3.2 机架部件：焊后不应有明显弯曲、歪斜等现象，安装同一组轴承座的型钢表面应在同一平面上，其平面度误差不得大于2mm。 4.3.3 冲击机构部件：组装后的连杆上、下端与销轴应转动灵活；各滑轮均应转动灵活，导向滑轮在轴向应移动自如；双连杆机构应同步工作。 4.3.4 杆部件：杆的上段骨架和下段骨架焊接后，相邻两面的垂直度误差不得大于2mm；所有滑轮应转动灵活，不得有轴向移位。
