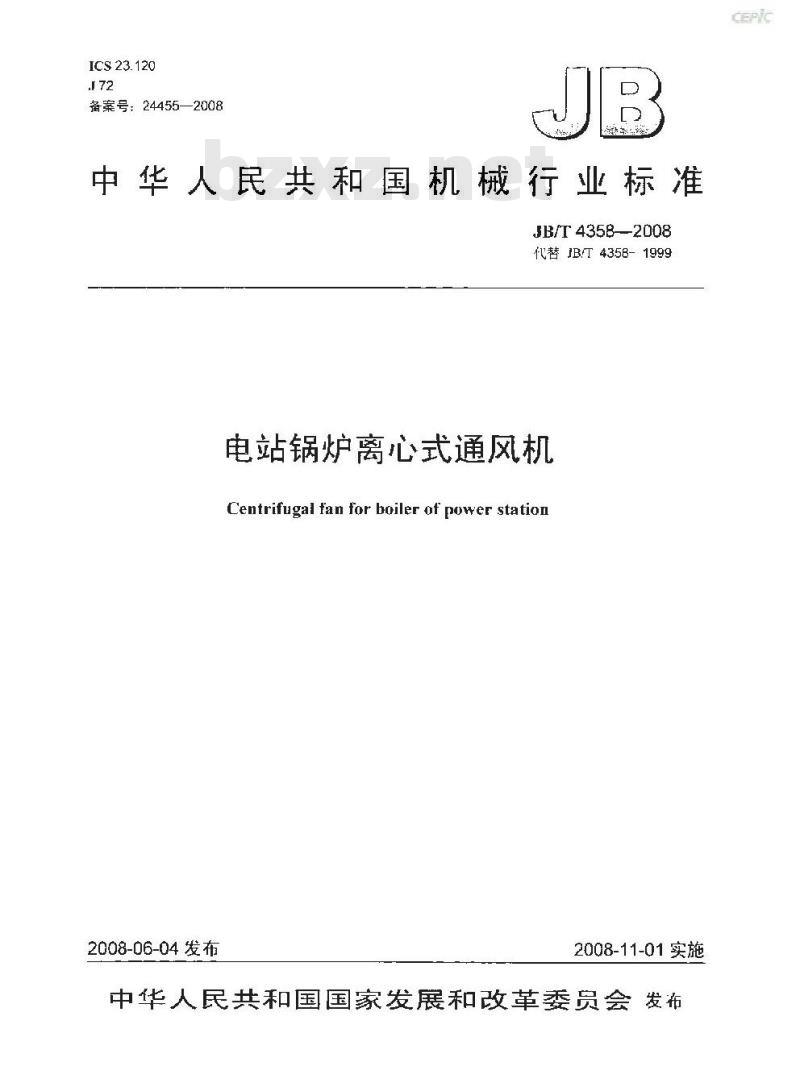

【机械行业标准(JB)】 电站锅炉离心式通风机

ICS23.120
备案号：24455—2008
中华人民共和国机械行业标准
JB/T 4358-2008
代替JB4358-1999
电站锅炉离心式通风机
Centrifugal fan for boiler of power station2008-06-04 发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布CEPIC

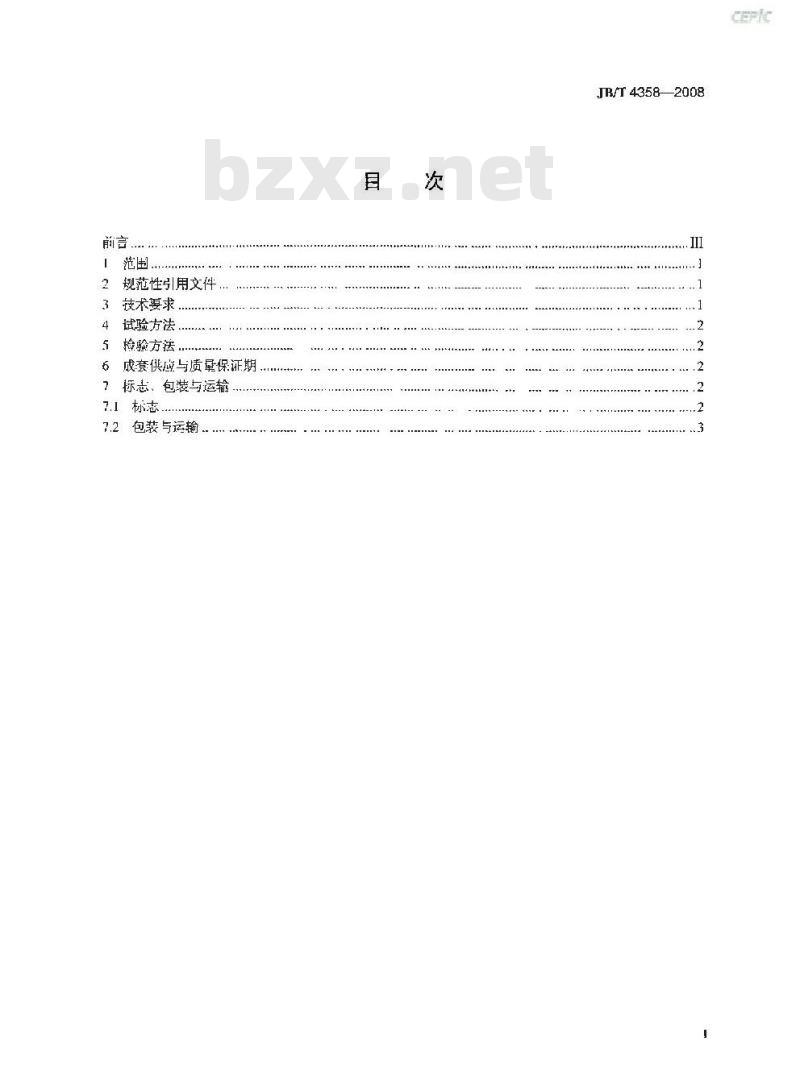

规范性引用文件
技术要求
试验方法
检验方送
成套供应与质量保证期
标志、包装与运输
7.1标志
包装与运输
JB/T4358—2008

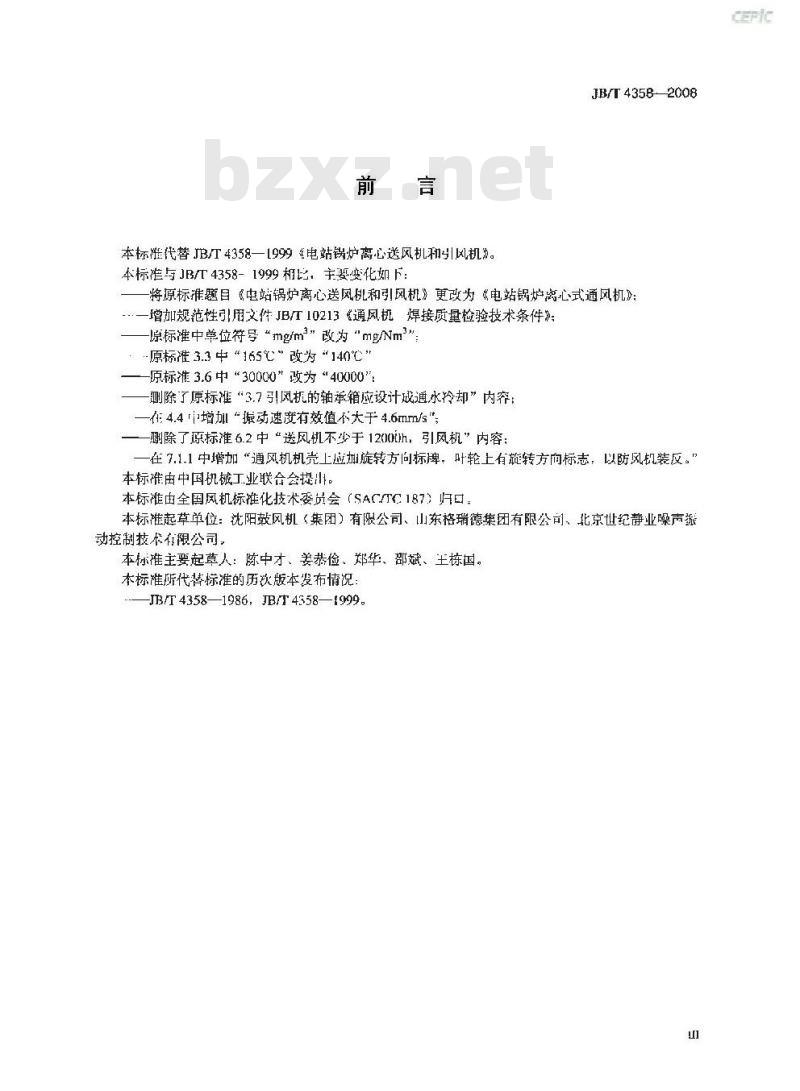

本标代替JB/T4358—[999电站锅炉离心送风机和引风机》。本标准与JB/T4358-1999相比，主要变化如下：J/T4358-2008
将源标准题目《电站锅炉离心送风和引风机》更改为《电站锅炉离心式通风机》：…—增加规范性引用文件JB/T10213《通风机焊接质量检验技术条件》；一原标准中单位符号“mg/m”改为“mg/Nm\：~原标准3.3中“165℃”改为“140℃”一原标准3.6中“30000”改为“40000”删除了原标准“3.7引风机的轴承箱应设计戒通水冷却”内容：在4.4市增加振动速度有效值不大于4.6mm/s\一除了原标准6.2中“送风机不少于1200[h，引风机”内容：一在7.1.1中增加“通风机机壳上应加旋转方向标牌，叶轮上有旋转方向标志，以防风机装反。\本标准由中国机械工业联合会提山。本标准由全国风机标准化技术委员会（SACTC187）归日：本标准起草单位：沈阳鼓风机（集团）有限公司、山东格瑞德集团有限公司、北京世纪静业噪声振动控制技术有限公司
本标准主要起草人：陈中才、姜恭俭、郑华、邵斌、王栋国。本标所代替标准的历次版本发布情况JB/T4358—1986，JB/T4358—1999山

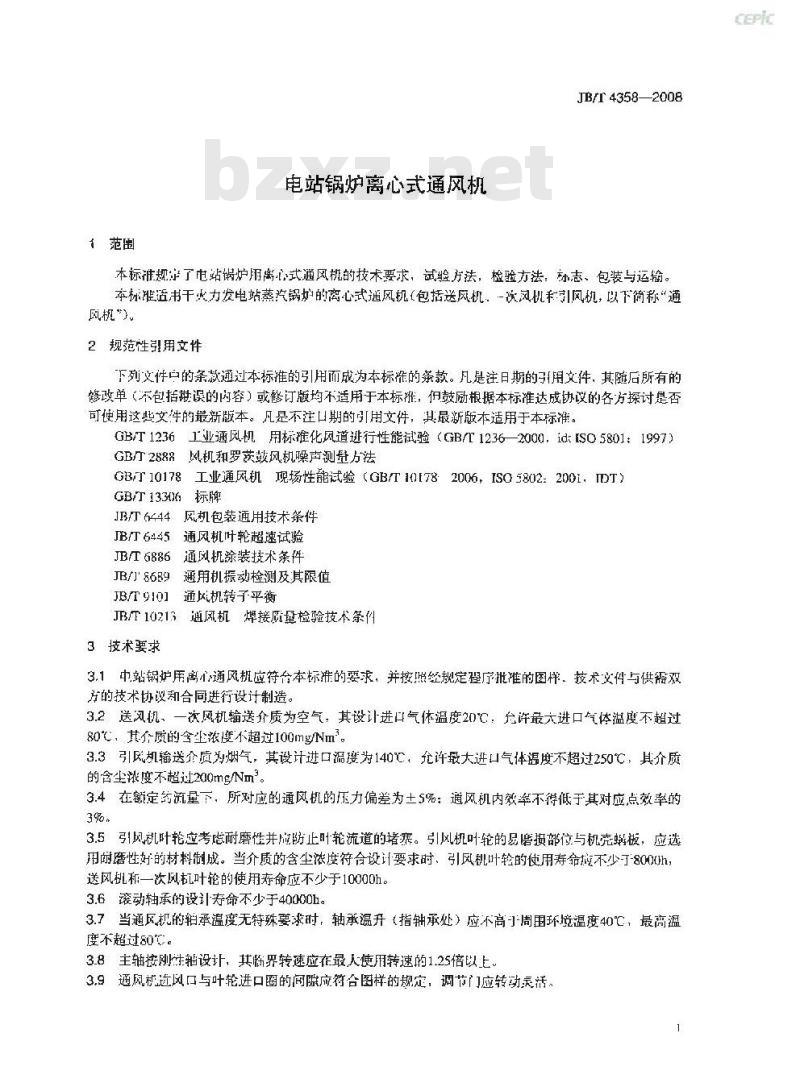

1范围
电站锅炉离心式通风机
JB/T4358—2008
本标准规定了电站锅炉用离心式通风机的技术要求，试验方法，检验方法：孙志、包装与运输。本标准适书干火力发电站蒸汽锅炉的离心式通风机（包括送风机：次风机和引风机，以下简称“通风机）
2规范性引用文件
下列文件白的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括甜误的内容）或修订版均不适用于本标雅，但鼓励根据本标准达成协议的各方探讨是否可便用这些文牛的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。GBT1236工业通风机用标准化风道进行性能试验（GB/T1236—2000，id:[SO5801：1997）GB厅2888风机和罗茨鼓风机噪声测量方法GB10178工业通风机现场性能试验（GB/T10[782006，ISO5802：2001，IDT）GB/T13306标牌
JBT644风机包装通用技术条件
JB6445通风机叶轮超速试验
JB/T6886通风机涂装技术条件
通用机振动检测及其限值
JB/8689
JB/TGIOI下载标准就来标准下载网
通风机转子平衡
JB/T10213通风机焊接质量检验技术条件3技术要求
3.1中站锅护用离心通风机应符分本标准的要求，并按照经规定程序批准的图样。技术文件与供需双方的技术协议和合同进行设计制造。3.2送风机、一次风机输送介质为空气，其设计进口气体温度20℃：允许最六进口气体温度不超过80℃，其个质的含坐浓度不超过100mg/Nm。3.3引风机输送介质为烟气，其设计进口温度为140℃，允许最大进口气体温度不超过250℃，其介质的含尘浓度不超过200mg/Nm㎡。3.4在额定药流量下，所对应的通风机的压力偏差为土5%：通风机内效率不得低于其对应点效率的3%
3.5引风机叶轮应考虑耐磨性并成防止叶轮流道的堵赛。引风机叶轮的易磨损部位与机壳蜗板，应选用磨性好的材料制成。当介质的含尘浓度符合设计要求时、引风机叶轮的使用寿命放不少可-800h，送风机和一次风机叶轮的使用寿命应不少于10000h。3.6滚动轴承的设计寿命不少于40000h。3.7当通机的承温度无特殊要求时，轴承温升（指轴承处）应不高汀周围环境温度40℃，最高温度不超过80℃。
3.8主轴按刚性轴设计，其临界转速应在最人使用转速的1.25倍以上。3.9通风机选风口与叶轮进口圈的阅隙应符合图样的规定，调节门应转动灵活，1
JB/T 4358--2008

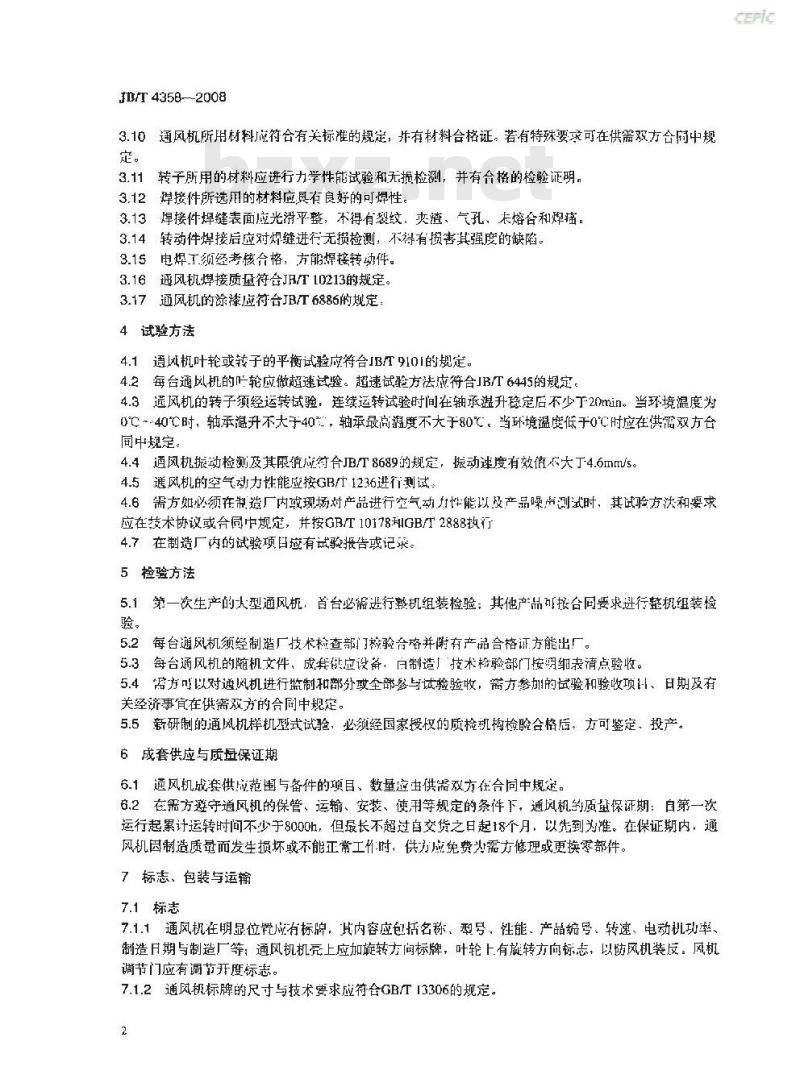

3.10通风机所用材料应符合有关标准的规定，并有材料合格证。著有特殊要求可在供需双方合向中规定。
转子所用的材料应进行力学性能试验和无损检测，并有合格的检验证明。3.12煤接件所选用的材料应具有良好的可焊性。3.13焊接件焊缝表面应光滑平整，不得有裂纹、夹渣、气孔、未熔合和焊痛3.14转动件焊接后应对缝进行无损检测，不得有损害其强度的缺陷。3.15电焊工须经考核合格，方能焊接转动件。3.16通风机焊接质量符合JH/T10213的规定3.17通风机的涂漆应符台JB/T6886的规定4试验方法
通风机叶轮或转子的平衡试验应符台[B/T9101的规定，4.2每台通风机的轮应做超速试验。超速试验方法应符合JB/T6445的规定。4.3通风机的转子须经运转试验，连续运转试验时间在轴承温升稳定后不少丁20min。当环境温度为0℃~40℃时，轴承温升不大于40，轴承最高源度不大于80℃，当环境温度低于0℃时应在供需双方台同中规定
4.4通风机振动检测及其限值应符合JB/T8689的规定，振动速度有效值不大于4.6mm/s。4.5遥风机的空气动力能应按GBT1236进行划试，4.6需方如必须在制造厂内或现场对产品进行空气动打性能以及产品噪尚测我时，其试验方法和要求应在技术协议或合同中规定，并按GB/T10178利GB/T2888执行4.7在制造厂内的试验项日应有试验报告或记录。5检验方法
5.1第一次生产的人型通风机，首台必需进行整机组装检验；其他产品可按台同要求进行整机组装检验。
每台通风机须经制造厂技术检查部门验台格并附有产品合格证方能出厂。5.3每台通风机的随机文件，成套供应设备，启制造厂技术检验部门按明细表清点验收。5.4诺方可以对通风机进行监制和部分或全部参与试验验收，带方参加的试验和验收项、日期及有关经济事宜在供需双方的合同中规定。5.5新研制的通风机样机型式试验，必须经国家授权的质检机构检验合格后。方可鉴定，投产，6成套供应与质量保证期
6.1通风机成套供应范围与备件的项目、数量应虫供需双方在合同中规定。6.2在需方遵守道风机的保管、运输、安装、使用等规定的条件下，通风机的质量保证期：自第一次运行起累计运转时间不少于8000h，但最长不超过自交货之日起18个月，以先到为谁。在保证期内，通风机因制造质量而发生损坏或不能正常工作时：供方应免费为需方修理或更换零部件。7标志、包装与运输
7.1标志
7.1.1通风机在明显位置成有标牌，其内容应包括名称，型号，性能、产品编号、转速、电动机功率、制造月期与制造厂等：通风机机亮上应加旋转方问标牌，叶轮上有旋转方向标志，以防风机装反：风机调节门应有调节开度标志。
7.1.2通风机标牌的尺寸与技术要求应符合GB/T13306的规定。2
包装与运输
JB/T4358—2008
7.2.1风机零部件的外露和不涂漆的加工面均需涂防锈层，必要时加1.适当的护罩。7.2.2
通风机允许采用简易包装，但电动机、表与联轴器等必须防水，防綫。随机文件应放在防潮的包装袋内。7.2.4产品的包装应符合IB/T6444的规定，并应遵守水路、公路、铁路等运输的有关规定，3
