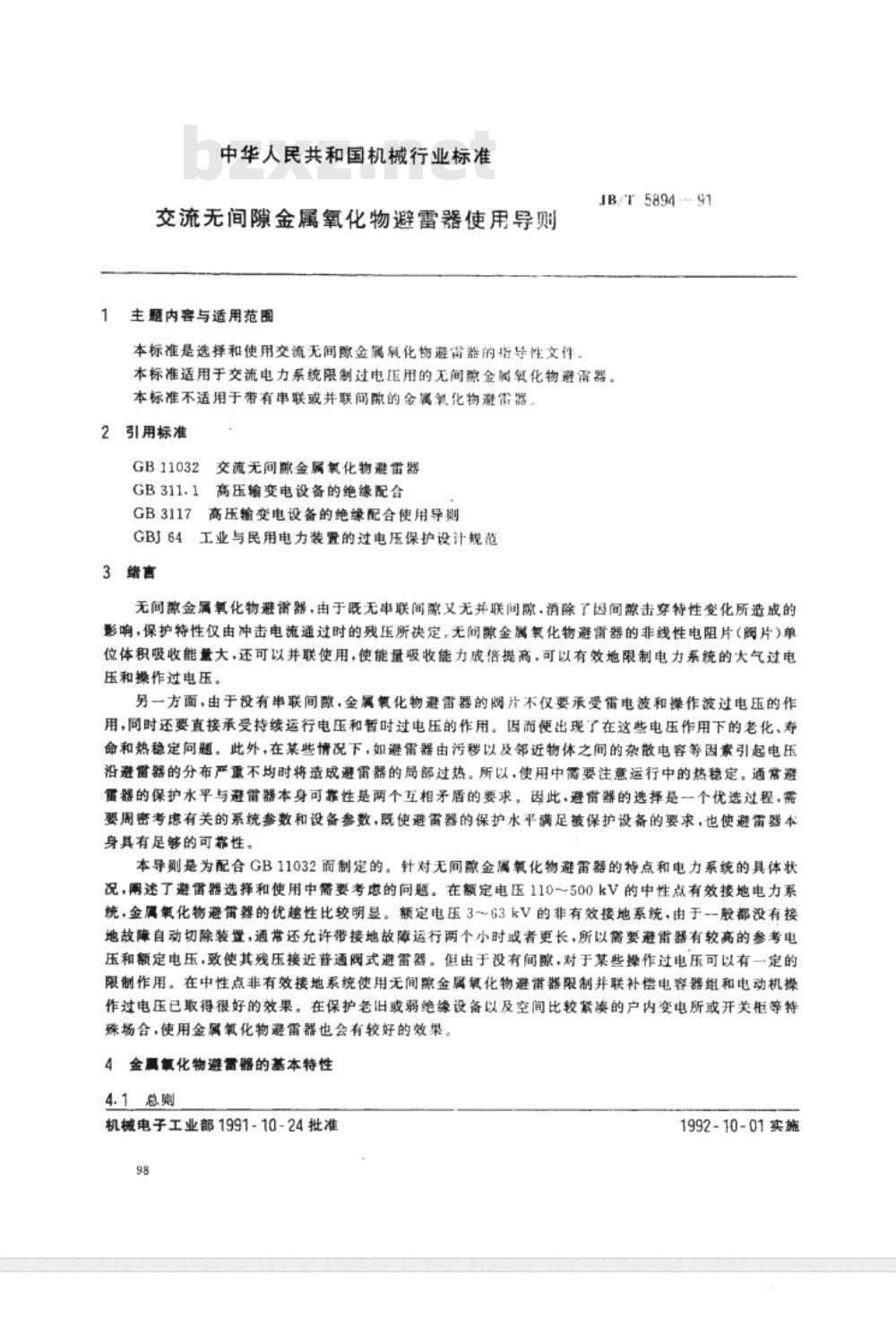

【机械行业标准(JB)】 交流无间隙金属氧化物避雷器使用导则

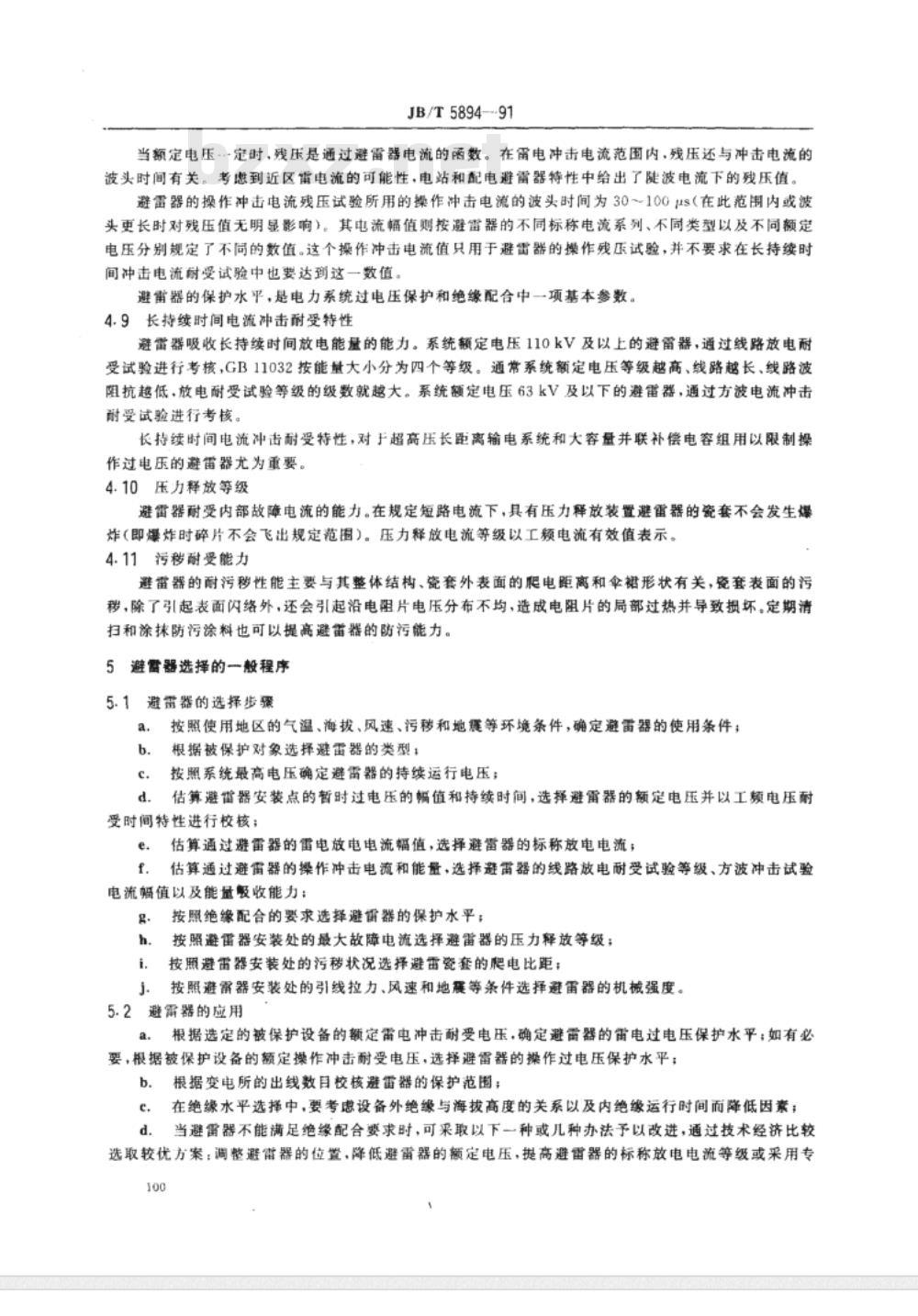

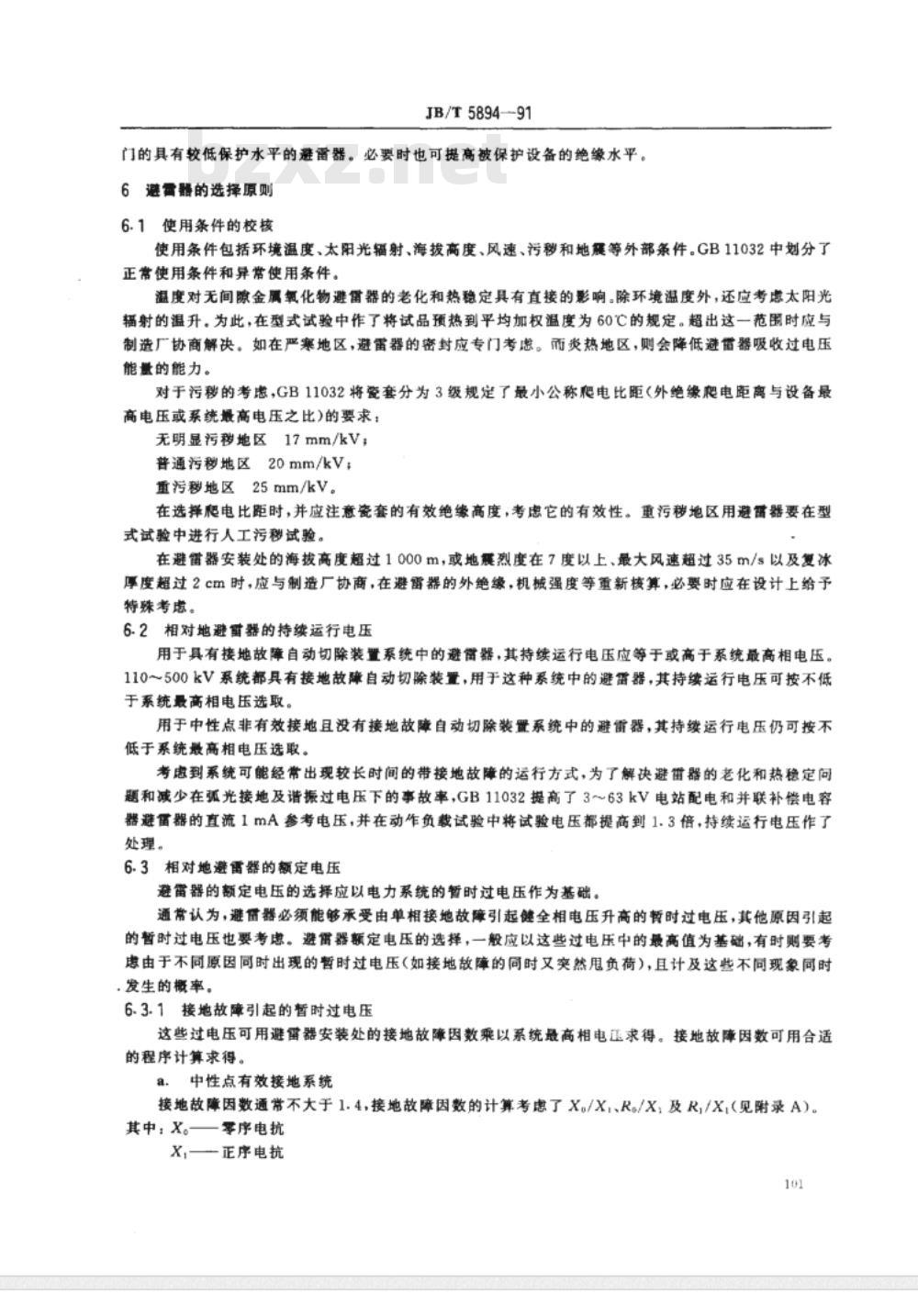

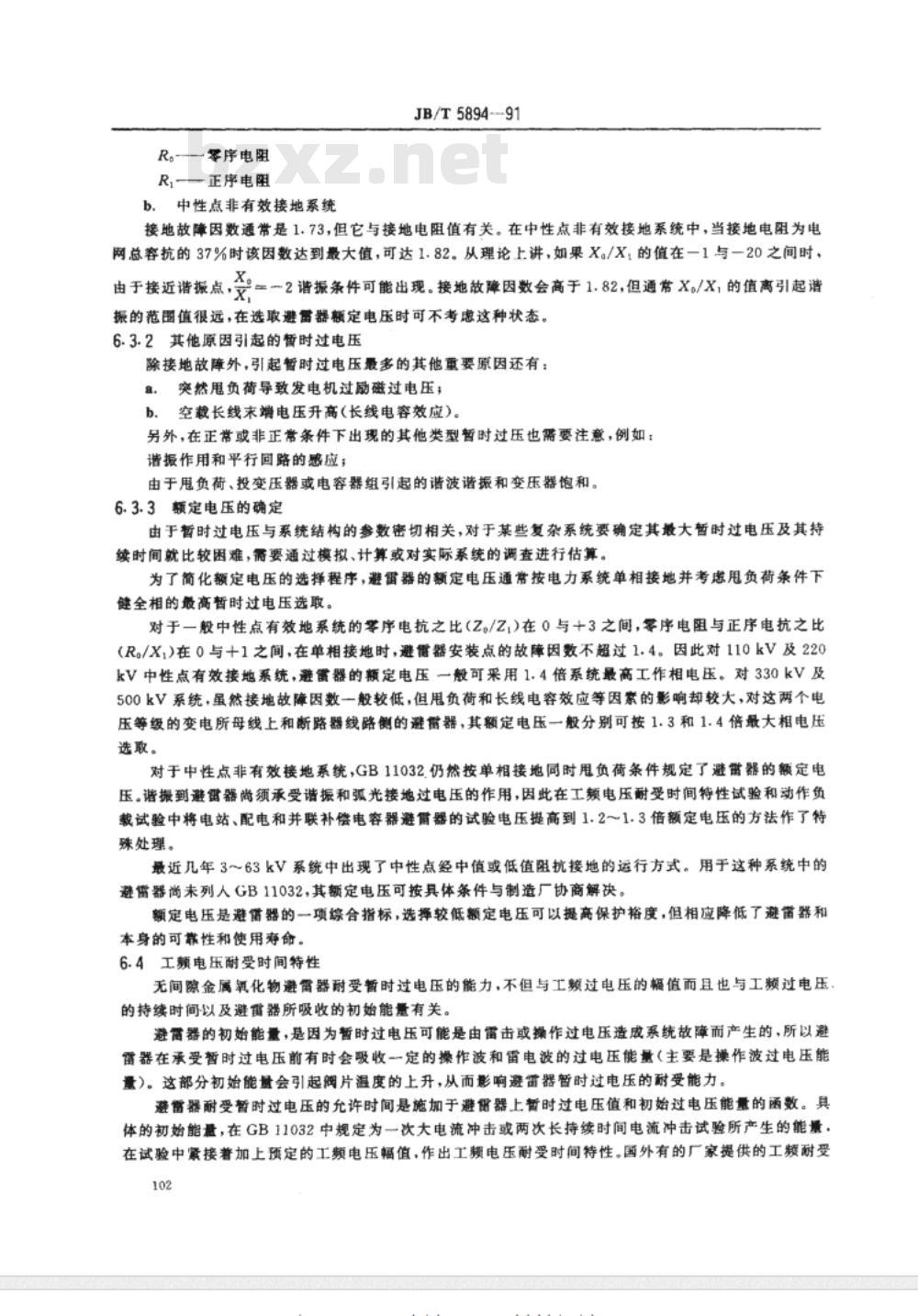

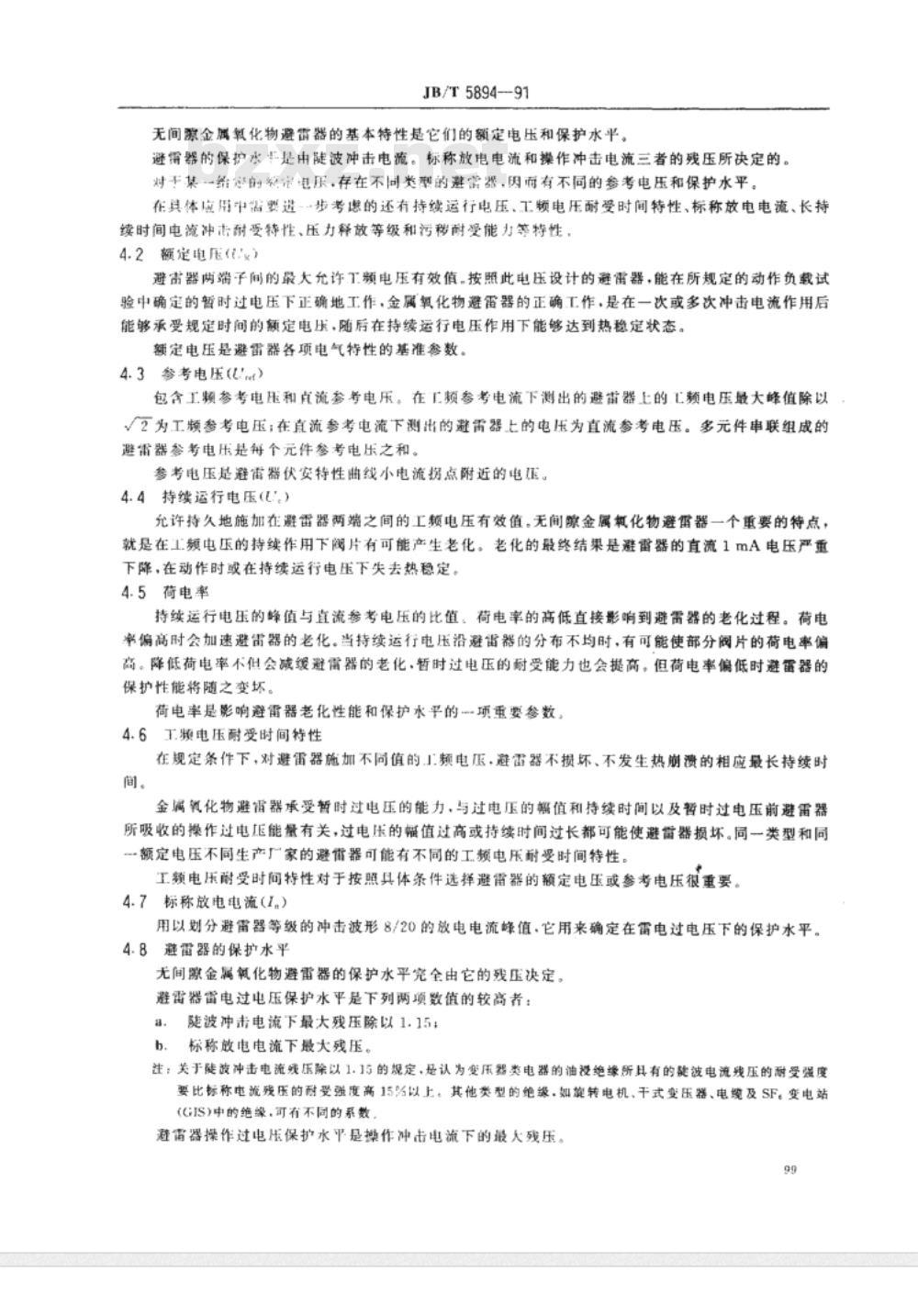

中华人民共和国机械行业标准 JB/T5894-91《交流无间隙金属氧化物避雷器使用导则》 1 范围 本标准是选择和使用交流无间隙金属氧化物避雷器的指导性文件，适用于交流电力系统限制过电压用的无间隙金属氧化物避雷器。本标准不适用于带有串联或并联间隙的金属氧化物避雷器。 2 规范性引用文件 GB11032, GB311.1 高压输变电设备的绝缘配合, GB3117 高压输变电设备的绝缘配合使用导则, GBJ64 工业与民用电力装置的过电压保护设计规范。 3 名词缩写及定义 无间隙金属氧化物避雷器由于既无串联间隙又无并联间隙，消除了因间隙击穿特性变化所造成的影响，其保护特性仅由冲击电流通过时的残压所决定。避雷器的非线性电阻片（阀片）单位体积吸收能量大，还可以并联使用，使能量吸收能力成倍提高，有效限制电力系统的大气过电压和操作过电压。没有串联间隙的避雷器阀片既承受雷电波和操作波过电压，同时也承受持续运行电压和暂时过电压，需注意老化、寿命和热稳定性。某些情况下，避雷器表面污秽或邻近物体的杂散电容可能造成局部过热，因此运行中需关注热稳定。 4 金属氧化物避雷器的基本特性 4.1 总则 避雷器的基本特性包括额定电压和保护水平。保护水平由雷电冲击电流、标称放电电流和操作冲击电流的残压决定。具体应用中还需考虑持续运行电压、工频电压耐受时间、标称放电电流、长持续时间冲击耐受特性、压力释放等级及污秽耐受能力。 4.2 额定电压（Un） 避雷器两端子间允许的最大工频电压有效值。在此电压下，避雷器能在规定的动作负载试验中正常工作，并在持续运行电压作用下达到热稳定状态。 4.3 参考电压（Urat） 包括工频参考电压和直流参考电压。工频参考电压为工频参考电流下避雷器上的电压最大峰值除以√2；直流参考电压为直流参考电流下测得电压。多元件串联组成的避雷器参考电压为各元件参考电压之和。参考电压是避雷器伏安特性曲线小电流拐点附近的电压。 4.4 持续运行电压（Uc） 允许长期施加在避雷器两端的工频电压有效值。无间隙金属氧化物避雷器在工频电压下阀片可能产生老化，老化会导致避雷器直流1mA电压下降，影响热稳定性。 4.5 荷电率 持续运行电压峰值与直流参考电压之比。荷电率过高会加速避雷器老化；荷电率偏低可能降低避雷器保护性能。荷电率的不均匀分布会影响局部阀片寿命。 4.6 工频电压耐受时间特性 在规定条件下，避雷器能承受不同值的工频电压而不损坏、不发生热崩溃的最长持续时间。避雷器承受暂时过电压能力与过电压幅值、持续时间及先前吸收的操作过电压能量有关。
