【机械行业标准(JB)】 污秽地区绝缘子使用导则

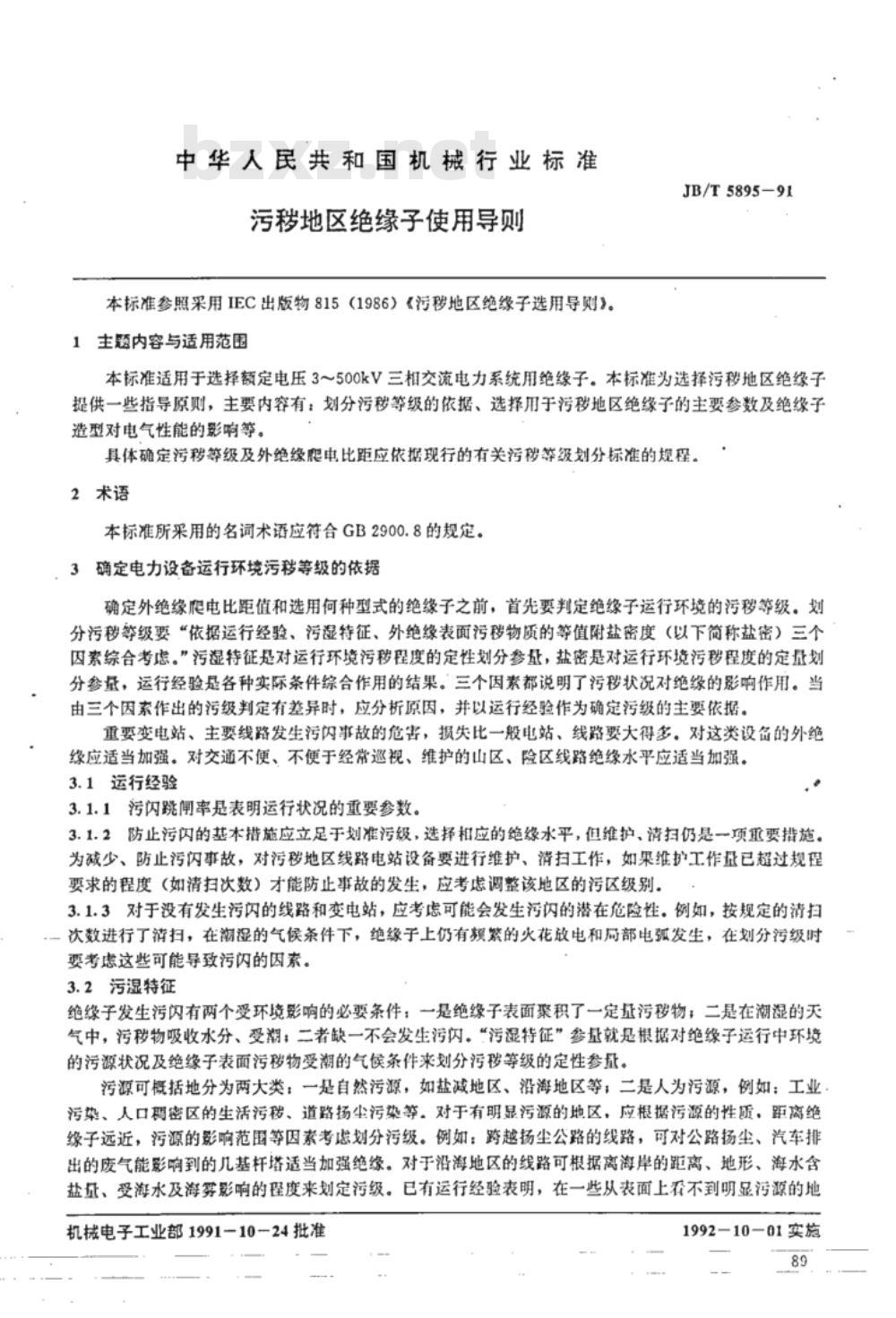

中华人民共和国机械行业标准 JB/T5895-91《污移地区绝缘子使用导则》 1 主题内容与适用范围 本标准参照IEC 815（1986）《污移地区绝缘子选用导则》，适用于额定电压3～500kV三相交流电力系统绝缘子，为选择污移地区绝缘子提供指导原则，包括污移等级划分依据、选择绝缘子的主要参数及绝缘子造型对电气性能的影响。具体确定污移等级及外绝缘爬电比距应依据现行相关规程。 2 术语 本标准采用的名词术语应符合GB2900.8的规定。 3 确定电力设备运行环境污移等级的依据 在确定外绝缘爬电比距值及绝缘子型式前，应判定运行环境的污移等级。污移等级划分需综合考虑运行经验、污湿特征及外绝缘表面等值附盐密度。污湿特征是绝缘子表面污移物受潮的气候条件；盐密是运行环境污染程度的定量参数；运行经验则反映实际条件综合作用的结果。三者判定若有差异，应以运行经验为主要依据。重要变电站及主要线路发生污闪事故的危害大，应适当加强绝缘水平；交通不便或山区、险区线路亦应适当提高绝缘水平。 3.1 运行经验 3.1.1 污闪跳闸率是反映运行状况的重要参数。 3.1.2 防止污闪的措施应基于污级划分和相应绝缘水平，同时进行维护和清扫。若常规维护无法防止事故，应考虑调整污区级别。 3.1.3 对未发生污闪的线路和变电站，应考虑潜在污闪危险，例如在潮湿气候下进行常规清扫仍可能出现火花放电和局部电弧。 3.2 污湿特征 绝缘子发生污闪需两个条件：绝缘子表面聚积一定污移物及潮湿天气条件下污移物受潮。污湿特征是根据环境污源及绝缘子表面受潮情况划分的定性参量。自然污源包括盐碱区、沿海地区；人为污源包括工业区、人口密集区及道路扬尘。划分污级时应考虑污源性质、与绝缘子距离及影响范围。例如跨越扬尘公路的线路应适当加强绝缘，沿海地区线路应根据离海距离、地形及海水含盐量划定污级。没有明显污源的地区也可能发生污闪，应结合实际经验分析。 3.3 等值附盐密度 盐密是表征绝缘子污移程度的定量参数。等值附盐密度值将污移物中导电成分换算为具有相同导电效果的氧化钠值，可弥补定性经验的偏差。污染严重地区发生污闪的绝缘子盐密值较高，可用于划分污级。
