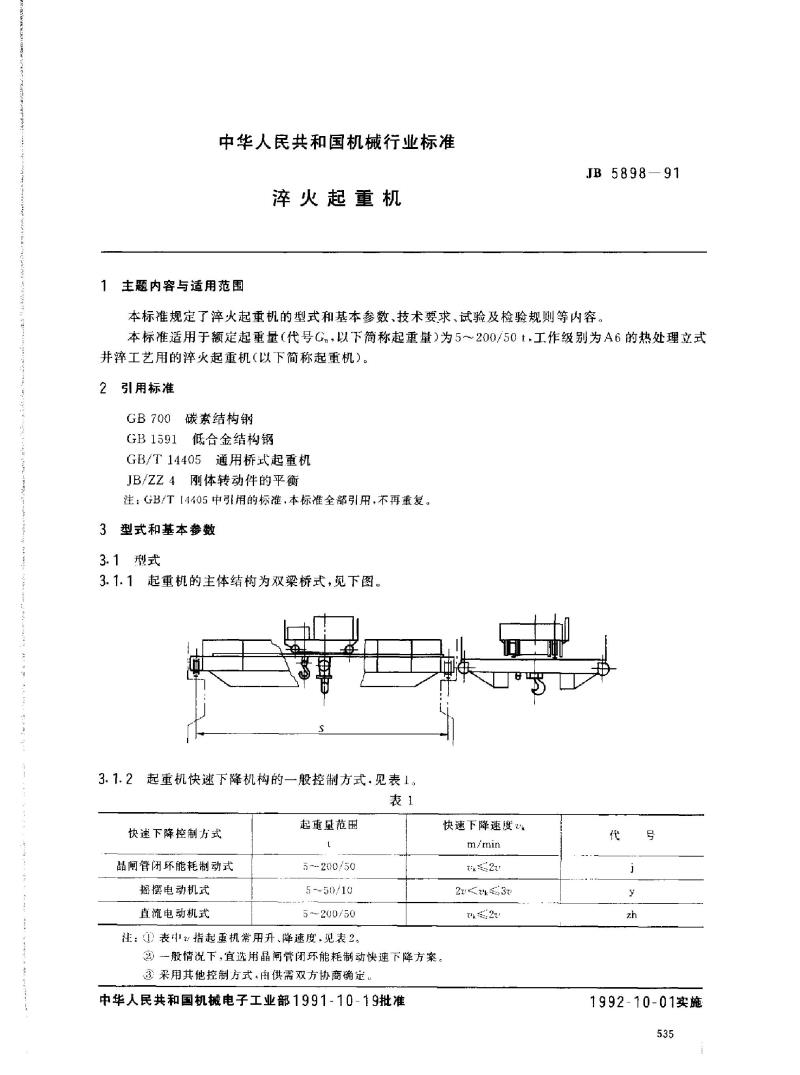

中华人民共和国机械行业标准
淬火起重机
主题内容与适用范围
JB 5898-91
本标准规定了淬火起重机的型式和基本参数、技术要求、试验及检验规则等内容。本标准适用于额定起重量（代号G，以下简称起重量）为5～200/50t，工作级别为A6的热处理立式并淬工艺用的淬火起重机（以下简称起重机）。2
引用标准
GB700碳素结构钢
GB1591低合金结构钢
GB/T14405通用桥式起重机
JB/ZZ4刚体转动件的平衡
注：GB/T11405中引用的标准，本标准全部引用.不再重复。3型式和基本参数
3.1型式
3.1.1起重机的主体结构为双梁桥式，见下图。3.1.2起重机快速下降机构的一般控制方式，见表1。表1
快速下降控制方式
晶闸管闭环能耗制动式
摇摆电动机式
直流电动机式
起重量范围
5~~200/50
5~50/10
5~200/50
注：（1）表中指起重机常用升、降速度，见表2。快速下降速度2k
m/min
x22
2W3
k2
②一般情况下，宜选用晶闸管闭环能耗制动快速下降方案。采用其他控制方式·由供需双方协商确定。中华人民共和国机械电子工业部1991-10-19批准代
j
y
zh
号
1992-10-01实施
535

.-
.

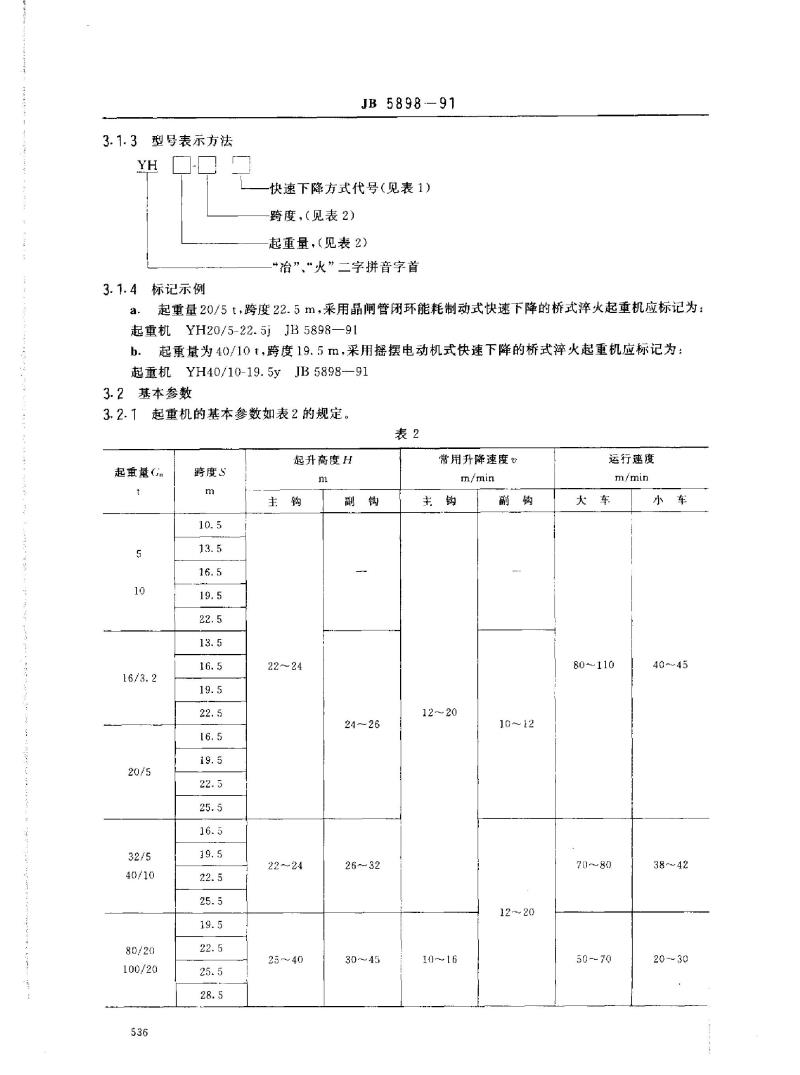

3.1.3型号表示方法
YH
3.1.4标记示例
JB 5898-—91
快速下降方式代号（见表1）
跨度，（见表2）
起重量，（见表2）
“治”“火”二字拼音字首
起重量20/5t，跨度22.5m，采用晶闸管闭环能耗制动式快速下降的桥式淬火起重机应标记为：a.
起重机YH20/5-22.5jJB5898—91b.起重量为40/10t，跨度19.5m，采用摇摆电动机式快速下降的桥式淬火起重机应标记为：起重机YH40/10-19.5yJB5898—913.2基本参数
3.2.1起重机的基本参数如表2的规定。表2
起重量Gn
5
10
16/3.2
20/5
32/5
40/10
80/20
100/20
536
跨度S
m
10.5
13.5
16.5
19.5
22.5
13.5
16.5
19.5
22.5
16.5
19.5
22.5
25.5
16.5
19.5
22.5
25.5
19.5
22.5
25.5
28.5
主
起升高度H
m
钩
2224
2224
25～40
副钩
24~~26
26~32
30~45
常用升降速度
m/min
钩
12~20
10~16
副钩
10～~12
12~20
运行速度
m/min
车
80-~110
70~80
50--70
小车
40~~45
38~42
20~30
w
r
T
起重量G，
t
125/32
160/32
200/50

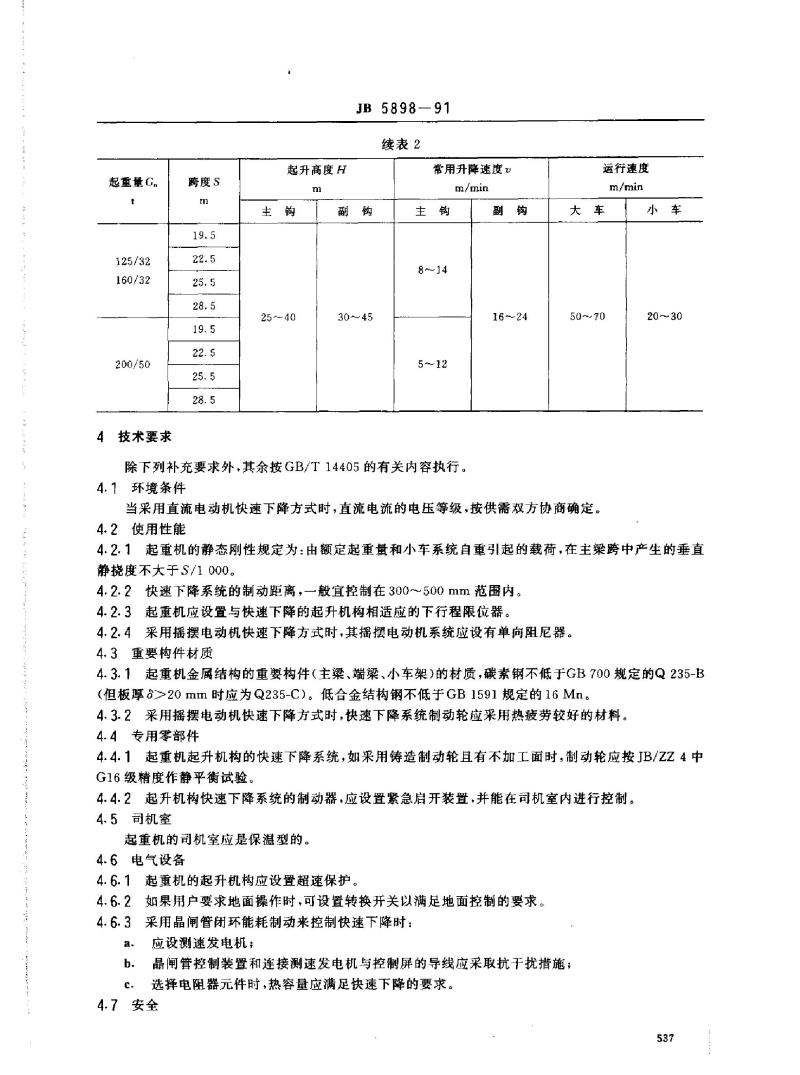

4技术要求
跨度S
m
19.5
22.5
25.5
28.5
19.5
22.5
25.5
28.5
起升高度H
mWww.bzxZ.net
主
钩
2540
副
JB5898—91
续表2
常用升降速度u
m/min
钩
30～45
主
钩
8~14
5～12
除下列补充要求外，其余按GB/T14405的有关内容执行。4.7环境条件
副
钩
16~24
大
运行速度
m/min
车
50~70
当采用直流电动机快速下降方式时，直流电流的电压等级，按供需双方协商确定。4.2使用性能
小车
20~~30
4.2.1起重机的静态刚性规定为：由额定起重量和小车系统自重引起的载荷，在主梁跨中产生的垂直静挠度不大于S/1000。
4.2.2快速下降系统的制动距离，一般宜控制在300~~500mm范围内。4.2.3起重机应设置与快速下降的起升机构相适应的下行程限位器。4.2.4采用摇摆电动机快速下降方式时，其摇摆电动机系统应设有单向阻尼器。4.3重要构件材质
4.3.1起重机金属结构的重要构件（主梁、端梁、小车架）的材质，碳素钢不低于GB700规定的Q235-B（但板厚a>20mm时应为Q235-C）。低合金结构钢不低于GB1591规定的16Mn。4.3.2采用摇摆电动机快速下降方式时，快速下降系统制动轮应采用热疲劳较好的材料。4.4专用零部件
4.4.1起重机起升机构的快速下降系统，如采用铸造制动轮且有不加工面时，制动轮应按JB/ZZ4中G16级精度作静平衡试验。
4.4.2起升机构快速下降系统的制动器，应设置紧急启开装置，并能在司机室内进行控制。4.5司机室
起重机的司机室应是保温型的。4.6电气设备
4.6.1起重机的起升机构应设置超速保护。4.6.2如果用户要求地面操作时，可设置转换开关以满足地面控制的要求。4.6.3采用晶闸管闭环能耗制动来控制快速下降时：应设测速发电机
a.
b．晶闸算控制装置和连接测速发电机与控制屏的导线应采取抗干扰措施；c.
选择电阻器元件时，热容量应满足快速下降的要求。4.7安全
537
JB 5898--91

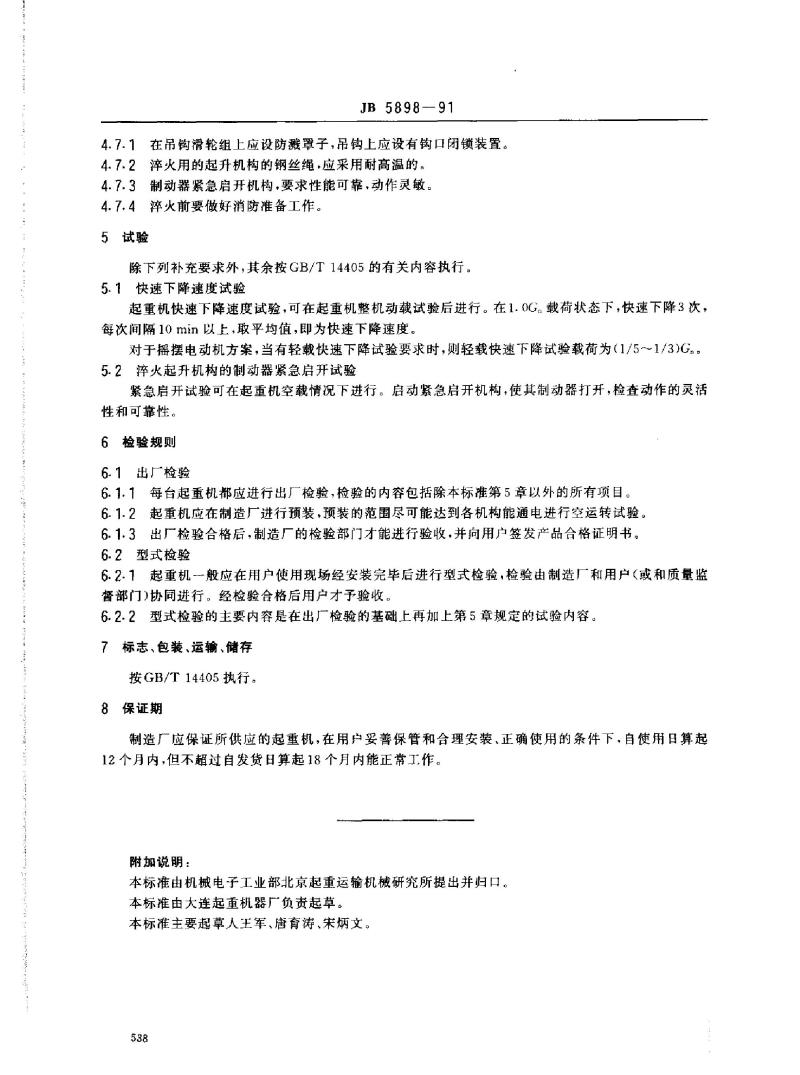

4.7.1在吊钩滑轮组上应设防溅罩子，吊钩上应设有钩口闭锁装置。4.7.2淬火用的起升机构的钢丝绳，应采用耐高温的。4.7.3制动器紧急启开机构，要求性能可靠，动作灵敏。4.7.4淬火前要做好消防准备工作。5试验
除下列补充要求外，其余按GB/T14405的有关内容执行。5.1快速下降速度试验
起重机快速下降速度试验，可在起重机整机动载试验后进行。在1.0G，载荷状态下，快速下降3次每次间隔10 min以上，取平均值，即为快速下降速度。对于摇摆电动机方案，当有轻载快速下降试验要求时，则轻载快速下降试验载荷为（1/5~1/3)G。5.2萍火起升机构的制动器紧急启开试验紧急启开试验可在起重机空载情况下进行。启动紧急启开机构，使其制动器打开，检查动作的灵活性和可靠性。
6 检验规则
6.1出厂检验
6.1.1每台起重机都应进行出厂检验，检验的内容包括除本标准第5章以外的所有项目。6.1.2起重机应在制造厂进行预装，预装的范围尽可能达到各机构能通电进行空运转试验。6.1.3出厂检验合格后，制造厂的检验部门才能进行验收，并向用户签发产品合格证明书。6.2型式检验
6.2.1起重机一般应在用户使用现场经安装完毕后进行型式检验，检验由制造厂和用户（或和质量监督部门)协同进行。经检验合格后用户才予验收。6.2.2型式检验的主要内容是在出厂检验的基础上再加上第5章规定的试验内容。标志、包装、运输、储存
按GB/T14405执行。
8保证期
制造广应保证所供应的起重机，在用户妥善保管和合理安装、正确使用的条件下，自使用日算起12个月内，但不超过自发货日算起18个月内能正常工作。附加说明：
本标准由机械电子工业部北京起重运输机械研究所提出并归口。本标准由大连起重机器广负责起草。本标准主要起草人王军、唐育涛、宋炳文。538
