【机械行业标准(JB)】 十字轴万向联轴器

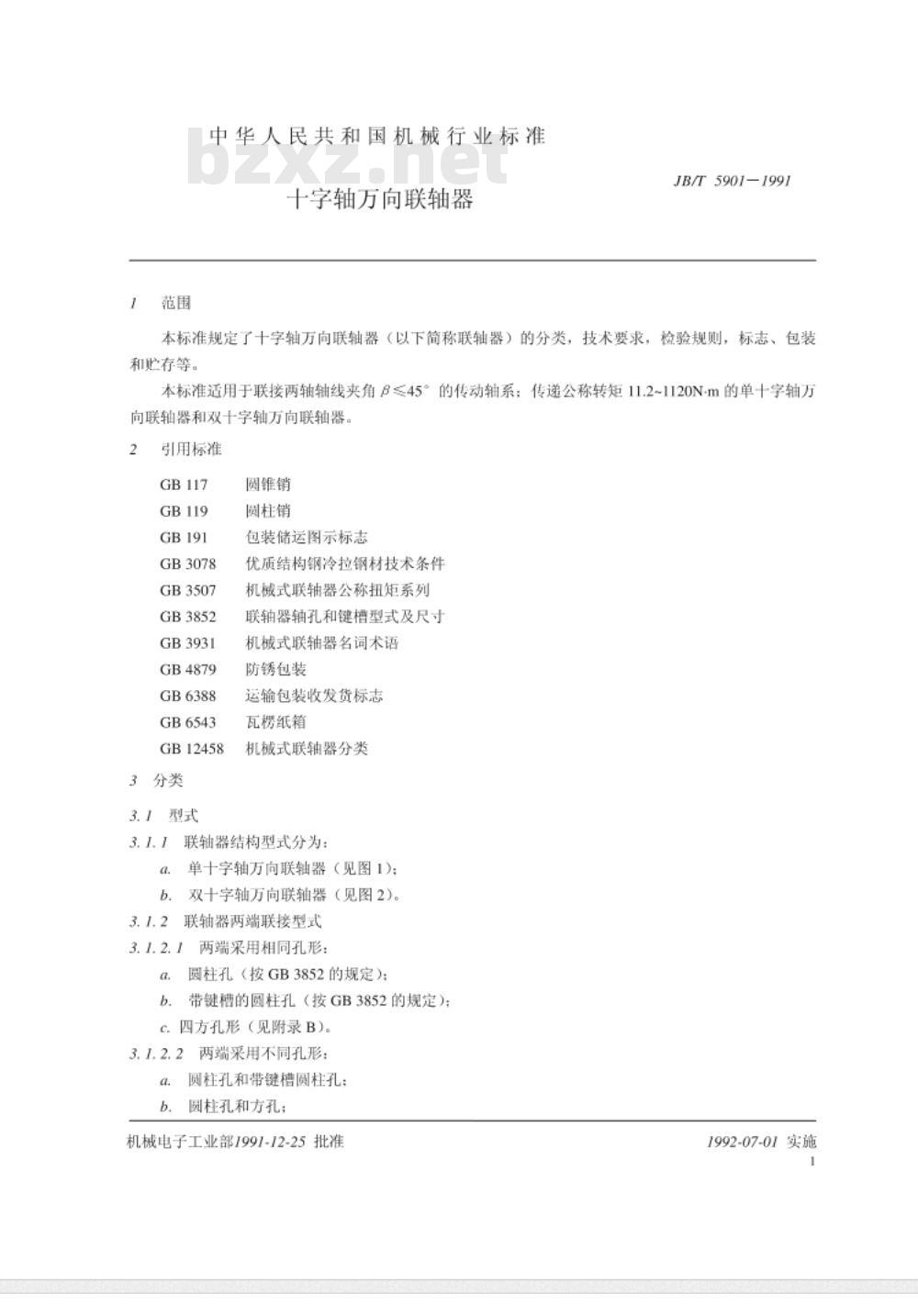

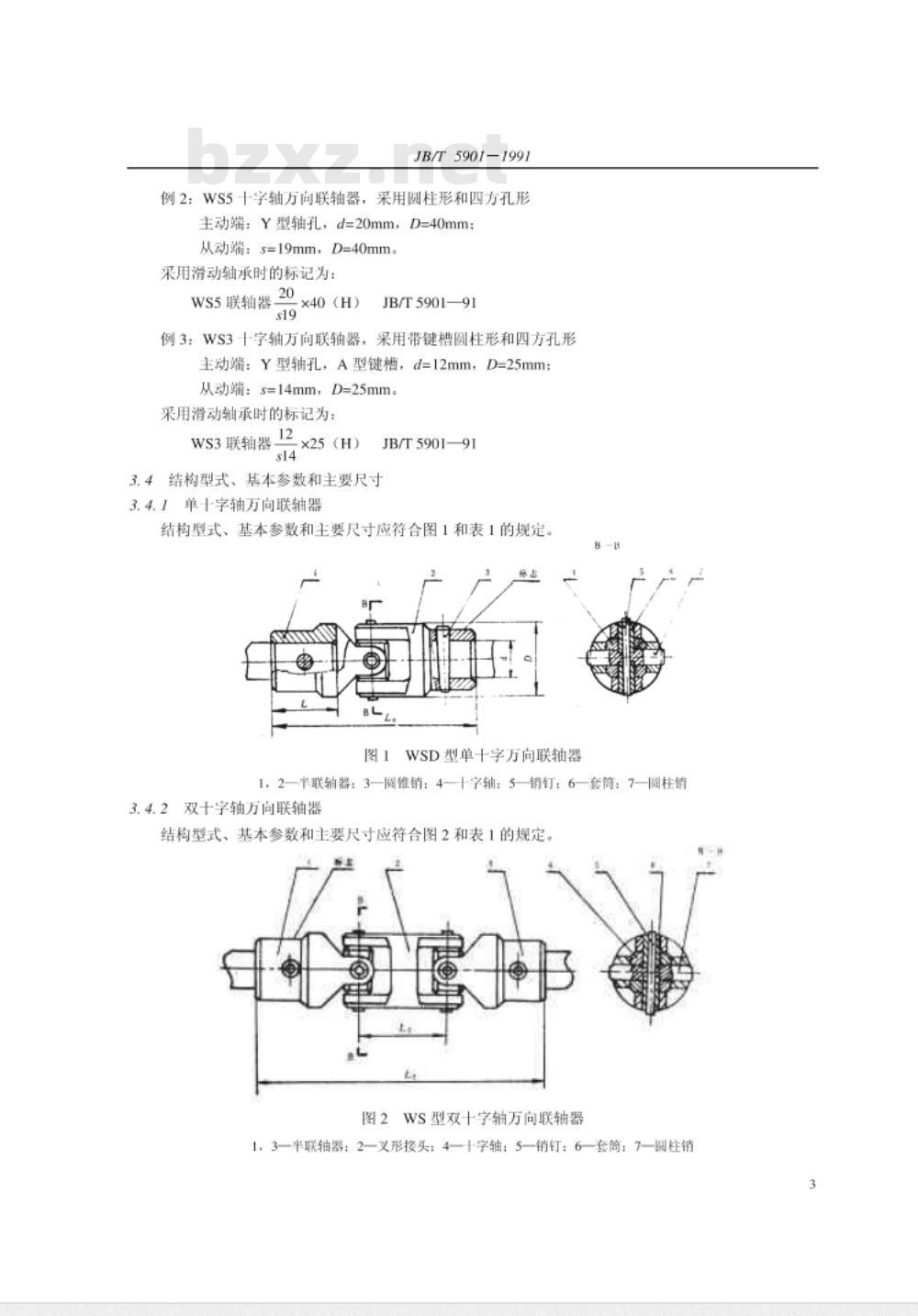

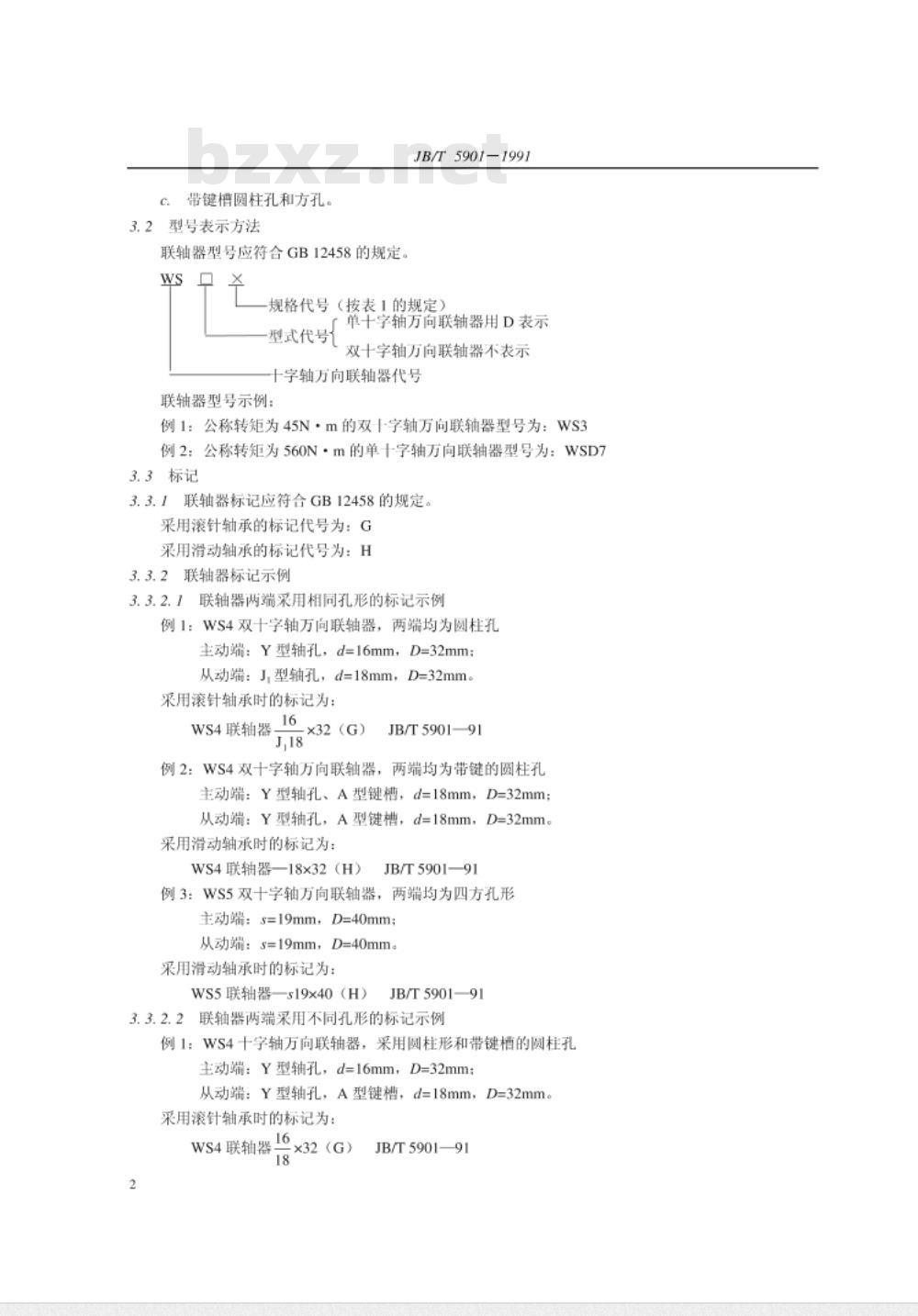

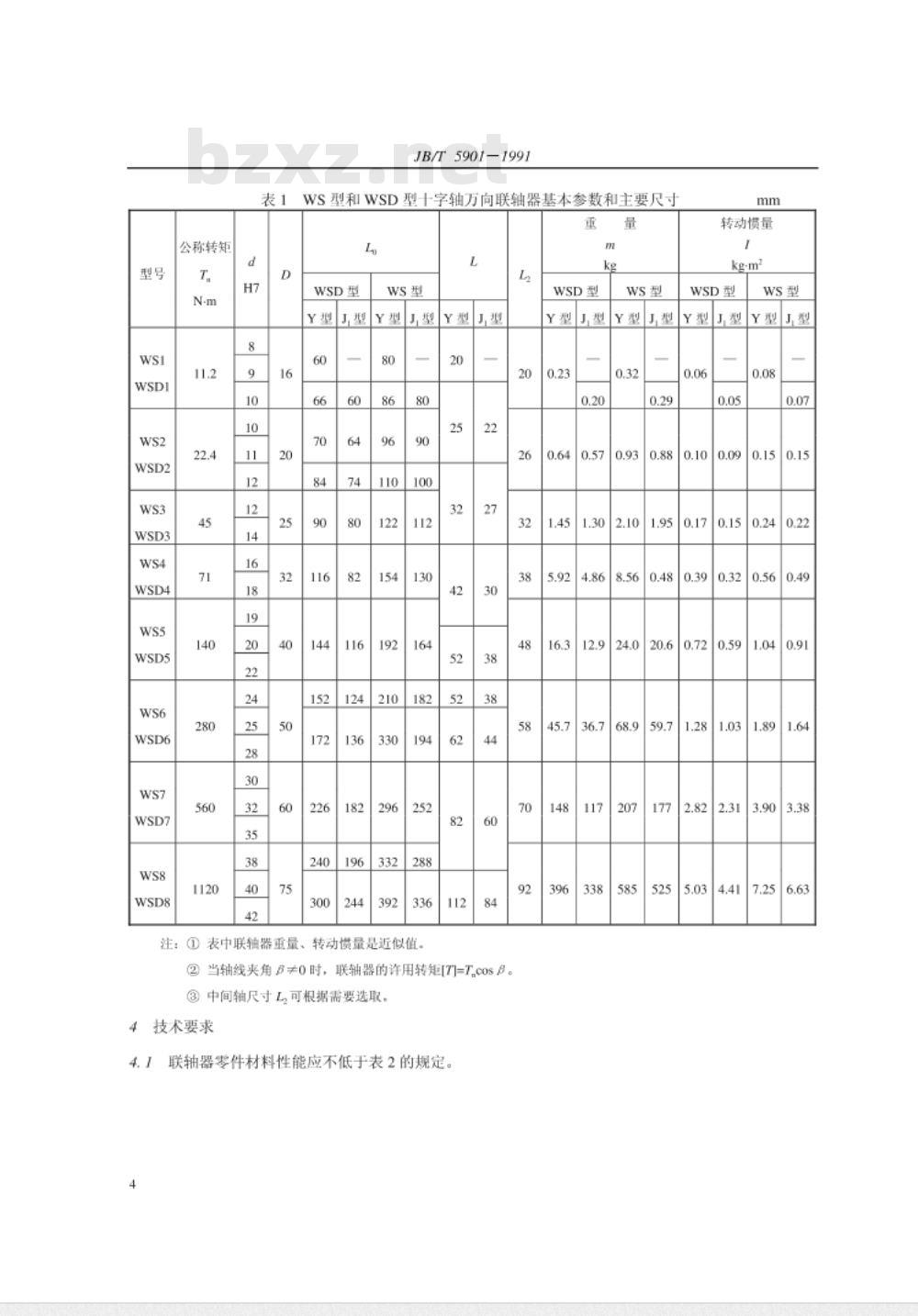

中华人民共和国机械行业标准 JB/T5901-1991《十字轴万向联轴器》 1 范围 本标准规定了十字轴万向联轴器（以下简称联轴器）的分类、技术要求、检验规则、标志、包装和贮存。本标准适用于联接两轴轴线夹角β≤45°的传动轴系，以及公称转矩11.2~1120N·m的单十字轴和双十字轴万向联轴器。 2 引用标准 GB 117 优质结构钢冷拉钢材技术条件 GB 119 机械式联轴器公称扭矩系列 GB 191 防锈包装 GB 3078 联轴器轴孔和键槽型式及尺寸 GB 3507 机械式联轴器名词术语 GB 3852 机械式联轴器分类 GB 3931 运输包装收发货标志 GB 4879 瓦楞纸箱 GB 6388 GB 6543 GB 12458 联轴器型号和标记方法 3 分类 3.1 型式 联轴器结构型式分为： - 单十字轴万向联轴器（见图1） - 双十字轴万向联轴器（见图2） 3.1.2 联轴器两端联接型式 3.1.2.1 两端采用相同孔形：圆柱孔、带键槽的圆柱孔、四方孔（见附录B）。 3.1.2.2 两端采用不同孔形：圆柱孔和带键槽圆柱孔、圆柱孔和方孔、带键槽圆柱孔和方孔。 3.2 型号表示方法 联轴器型号应符合GB12458规定。单十字轴用D表示，双十字轴不表示。 示例： - 公称转矩45N·m的双十字轴：WS3 - 公称转矩560N·m的单十字轴：WSD73.3 3.3 标记 采用滚针轴承的标记代号为G，采用滑动轴承的标记代号为H。 示例： - WS4 双十字轴，两端圆柱孔，主动端Y型轴孔d=16mm D=32mm，从动端J型轴孔d=18mm D=32mm，滚针轴承：WS4联轴器16×32(G)18 - WS4 双十字轴，两端带键圆柱孔，滑动轴承：WS4联轴器18×32(H) - WS5 双十字轴，四方孔，滑动轴承：WS5联轴器—s19×40(H) - WS4 单十字轴，不同孔形，滚针轴承：WS4联轴器16×32(G)18 - WS5 单十字轴，不同孔形，滑动轴承：WS5联轴器20×40(H)s19 - WS3 单十字轴，带键圆柱和四方孔，滑动轴承：WS3联轴器2×25(H)s14 3.4 结构型式、基本参数和主要尺寸 3.4.1 单十字轴万向联轴器 结构型式、基本参数和主要尺寸应符合图1和表1规定。图1 WSD型单十字万向联轴器：1,2—半联轴器；3—圆锥销；4—十字轴；5—销钉；6—套筒；7—圆柱销。 3.4.2 双十字轴万向联轴器 结构型式、基本参数和主要尺寸应符合图2和表1规定。图2 WS型双十字轴万向联轴器：1,3—半联轴器；2—叉形接头；4—十字轴。
