【机械行业标准(JB)】 低压透平膨胀机 制造技术要求

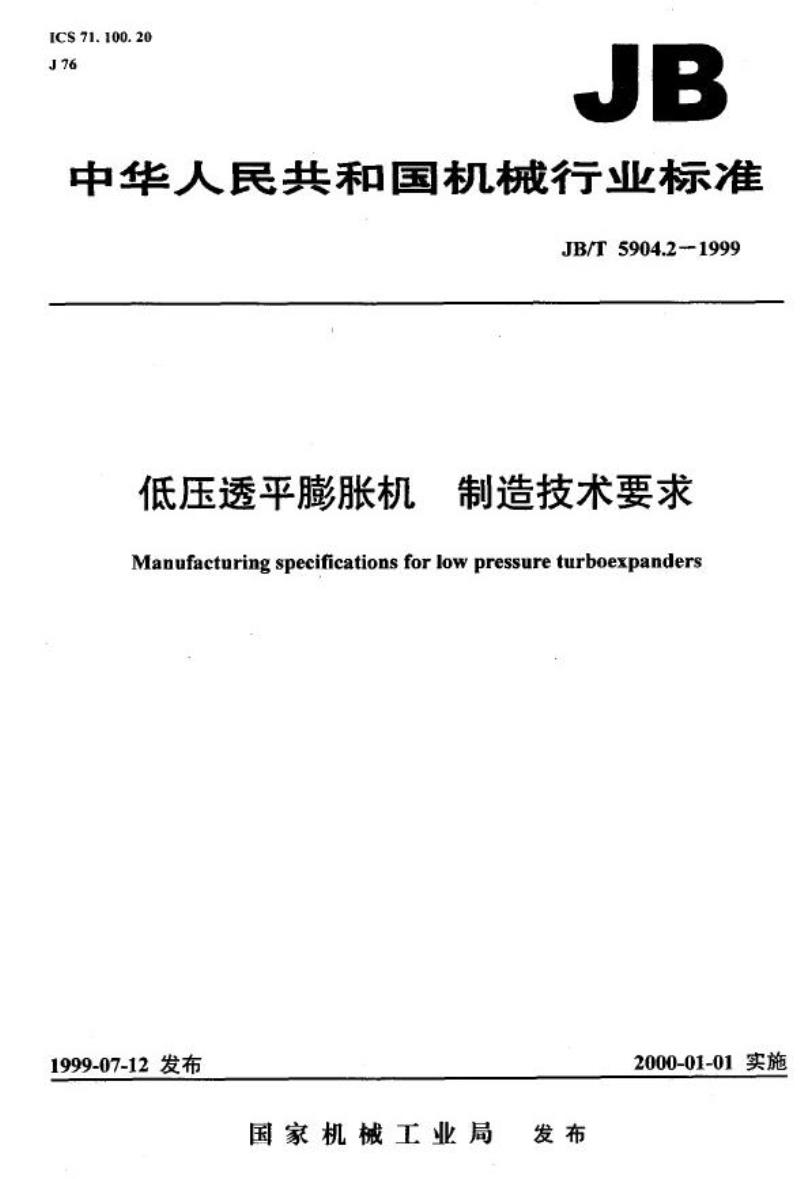

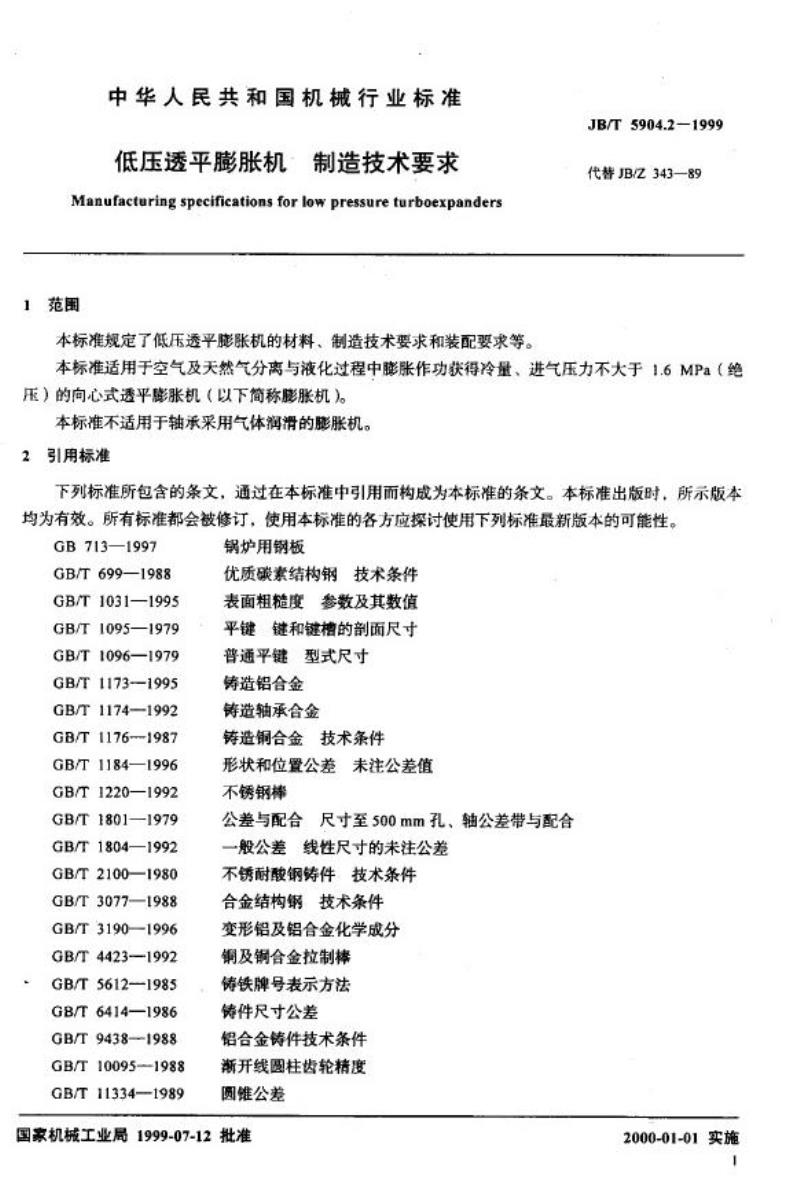

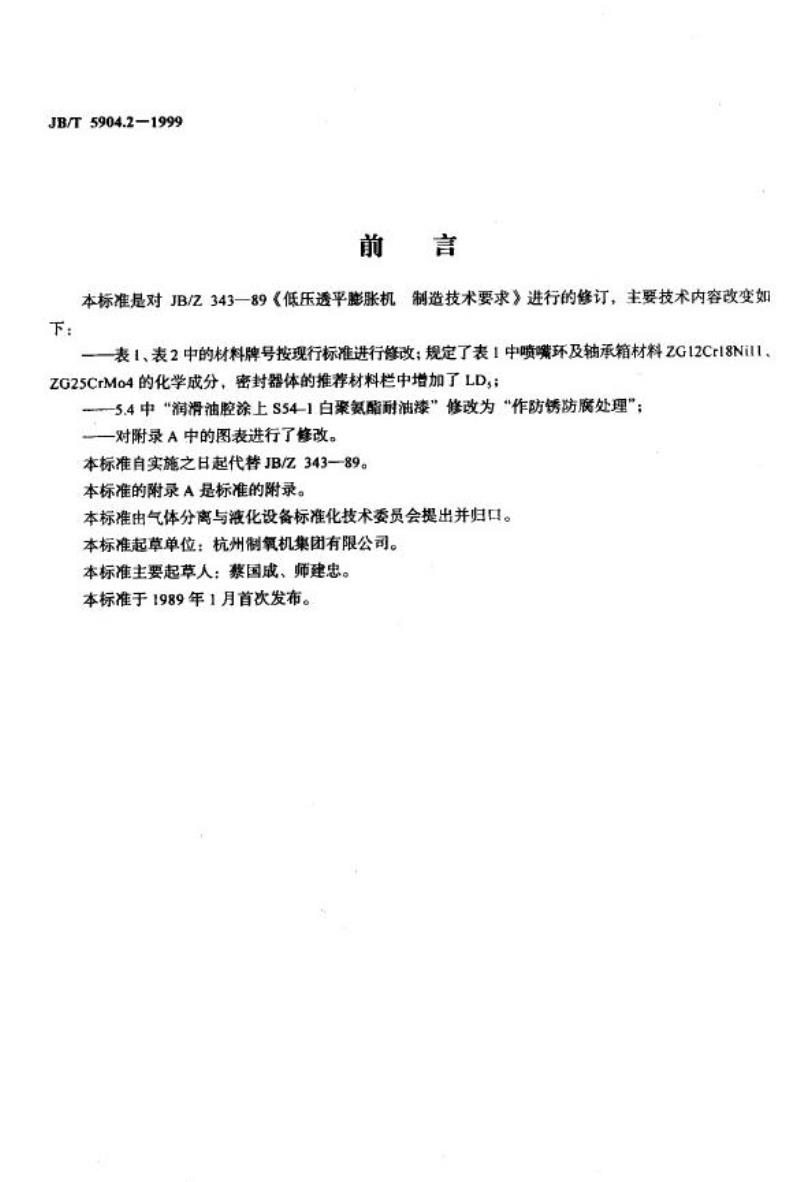

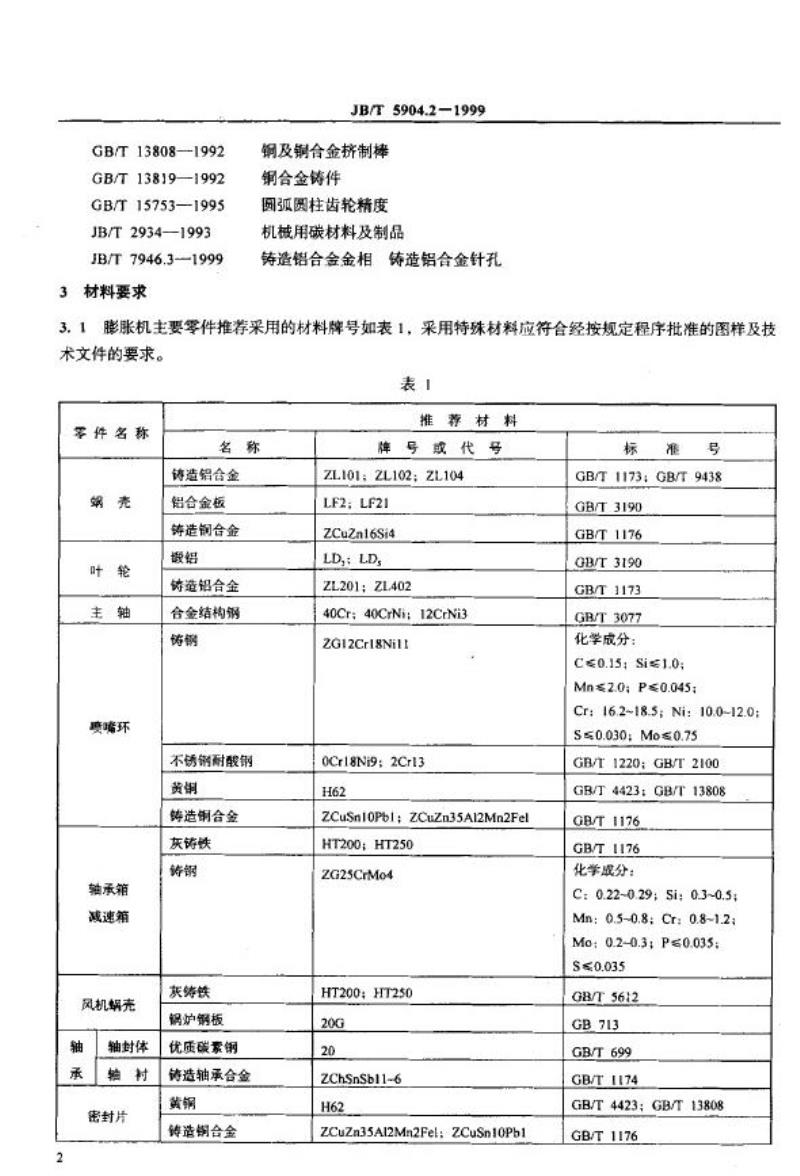

中华人民共和国机械行业标准 JB/T5904.2-1999 低压透平膨胀机 制造技术要求 Manufacturing specifications for low pressure turboexpanders 发布单位：国家机械工业局 发布：1999-07-12 实施：2000-01-01 前言 本标准是对JB/Z343-89《低压透平膨胀机制造技术要求》的修订。主要技术内容的改变包括：表1、表2中的材料牌号按现行标准修改；规定了喷嘴环及轴承箱材料ZG12Cr18Ni11、ZG25CrMo4的化学成分；密封器体推荐材料栏中增加了LD材料；第5.4条中“润滑油腔涂上S54-1白聚氨酯耐油漆”修改为“作防锈防腐处理”；附录A中的图表进行了修改。本标准自实施之日起代替JB/Z343-89，附录A为标准附录。本标准由气体分离与液化设备标准化技术委员会提出并归口，起草单位为杭州制氧机集团有限公司，主要起草人为蔡国成、师建忠。本标准于1989年1月首次发布。 1 范围 本标准规定了低压透平膨胀机的材料、制造技术要求和装配要求。适用于空气及天然气分离与液化过程中膨胀作功获得冷量，进气压力不大于1.6MPa（绝压）的向心式透平膨胀机（以下简称膨胀机）。本标准不适用于轴承采用气体润滑的膨胀机。 2 规范性引用文件 下列标准所包含的条文，通过引用构成本标准的条文： - GB713-1997 锅炉用钢板 - GB/T 699-1988 优质碳素结构钢技术条件 - GB/T 1031-1995 表面粗糙度参数及其数值 - GB/T 1095-1979 平键键和键槽的剖面尺寸 - GB/T 1096-1979 普通平键型式尺寸 - GB/T 1173-1995 铸造铝合金 - GB/T 1174-1992 铸造轴承合金 - GB/T 1176-1987 铸造铜合金技术条件 - GB/T 1184-1996 形状和位置公差未注公差值 - GB/T 1220-1992 不锈钢棒 - GB/T 1801-1979 公差与配合尺寸至500mm孔、轴公差带与配合一般公差线性尺寸的未注公差 - GB/T 1804-1992 不锈耐酸钢铸件技术条件 - GB/T 2100-1980 合金结构钢技术条件 - GB/T 3077-1988 变形铝及铝合金化学成分 - GB/T 3190-1996 铜及铜合金拉制棒 - GB/T 4423-1992 铸铁牌号表示方法 - GB/T 5612-1985 铸件尺寸公差 - GB/T 6414-1986 铝合金铸件技术条件 - GB/T 9438-1988 渐开线圆柱齿轮精度 - GB/T 10095-1988 圆柱齿轮公差 - GB/T 11334-1989 机械用碳材料及制品 - GB/T 13808-1992 铸造铝合金金相 - GB/T 13819-1992 铸造铝合金针孔 - GB/T 15753-1995 膨胀机主要零件材料 - JB/T 2934-1993 - JB/T 7946.3-1999 3 材料要求 3.1 膨胀机主要零件推荐材料如表1，采用特殊材料应符合经批准的图样及技术文件的要求。 表1 主要零件材料 零件名称 | 推荐材料 | 材料牌号或代号 蜗壳 | 铸造铝合金 | ZL101, ZL102, ZL104 叶轮 | 铝合金板 | LF2, LF21 主轴 | 铸造钢合金 | ZCuZn16Si4 喷嘴环 | 锻铝 | LD, LD 轴承箱 | 铸造铝合金 | ZL201, ZL402 减速箱 | 合金结构钢 | 40Cr, 40CrNi, 12CrNi3 风机蜗壳 | 铸钢 | ZG12Cr18Ni11 轴 | 不锈耐酸钢 | 0Cr18Ni9, 2Cr13 轴承 | 黄铜 | H62 轴封体 | 铸造铜合金 | ZCuSn10Pb1, ZCuZn35A12Mn2Fe 密封片 | 灰铸铁 | HT200, HT250 锅炉钢板 | 优质碳素钢 | 铸造轴承合金 | 黄钢 | 铸造铜合金 | |
