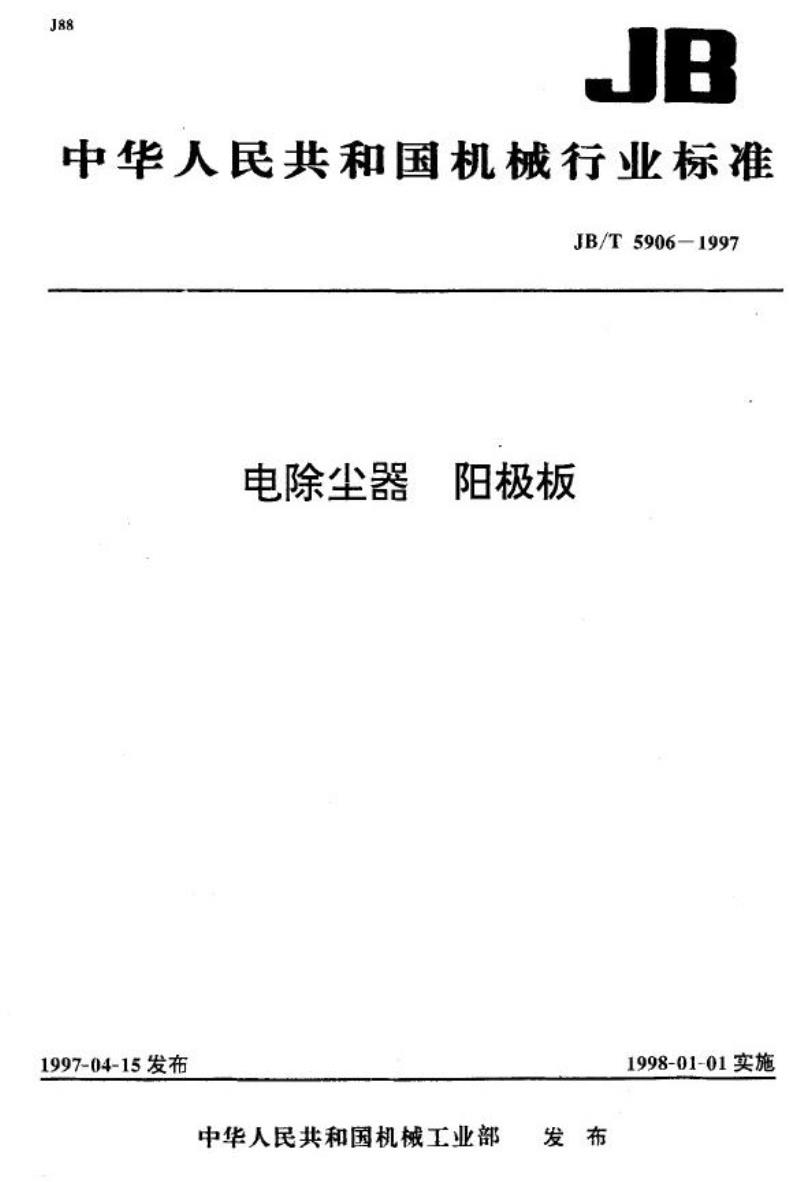

中华人民共和国机械行业标准
JB/T5906-1997
电除尘器
1997-04-15发布
阳极板
1998-01-01实施
中华人民共和国机械工业部
发布
JB/T5906-1997

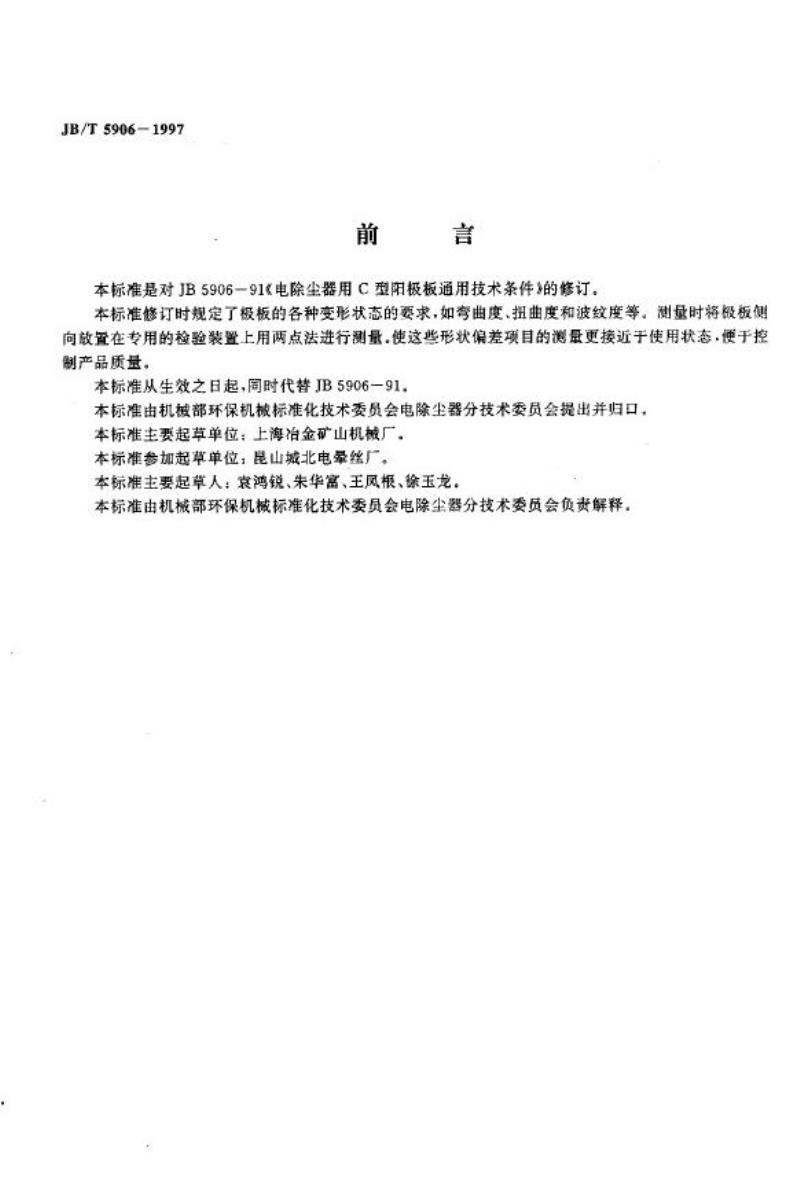

前
言
本标准是对JB5906一91《电除尘器用C型阳极板通用技术条件>的修订。本标准修订时规定了极板的各种变形状态的要求，如弯曲度、扭曲度和波纹度等。测量时将极板侧向置在专用的检验装置上用两点法进行测量.使这些形状偏差项目的测量更接近于使用状态，便于控制产品质量。
本标准从生效之日起，同时代替JB5906一91，本标准由机被部环保机械标准化技术委员会电除尘器分技术委员会提出并归口，本标准主要起草单位：上海冶金矿山机厂。本标准参加起草单位：昆山城北电晕丝厂。本标准主要起草人：袁鸿锐、朱华富、王风根、徐玉龙。本标准由机械部环保机械标准化技术委员会电除尘器分技术委员会负责解释。1范围

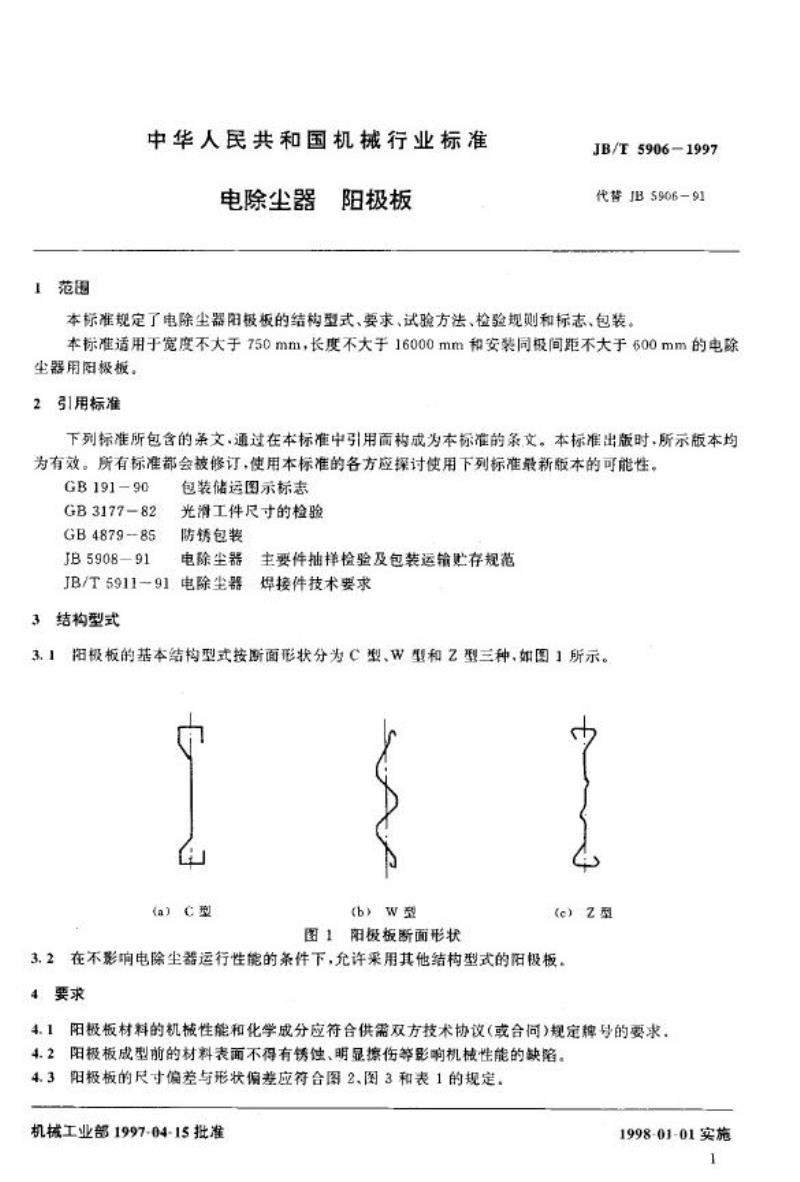

中华人民共和国机械行业标准
电除尘器
阳极板
JB/T5906-1997
代替JB5906-91
本标准规定了电除尘器阳极板的结构型式、要求、试验方法、检验规则和标志、包装。本标准适用于宽度不大于750mm，长度不大于16000mm和安装同极间距不大于600mm的电除尘器用极板。
2引用标准
下列标准所包含的条文通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 191-90
GB3177-82
GB 4879--85
JB5908—91
包装储运图示标志
光滑工件尺寸的检验
防锈包装
主要件抽样检验及包装运输贮存规范电除尘器
JB/T5911-91电除尘器焊接件技术要求3结构型式
3.1阳极板的基本结构型式按断面形状分为C型、W型和Z型三种、如图1所示。(a）C型
(b）W型
图1阳极板断面形状
(e）Z型
3.2在不影响电除尘器运行性能的条件下，允许采用其他结构型式的阳极板。4要求
4.1阳极板材料的机械性能和化学成分应符合供需双方技术协议（或合向)规定牌号的要求。4.2阳极板成型前的材料表雨不得有锈蚀、明显擦伤等影响机械性能的缺陷。4.3阳极板的尺寸偏差与形状偏差应符合图2、图3和表1的规定。机械工业部1997-04-15批准
1998-01-01实施
1
JB/T5906~1997
4.4阳极板成型后两端切口应平整、无毛刺。表面不得有裂纹和深度超过极板厚度15%的损伤性刻痕，
4.5阳极板挂钩的焊接质量应符合JB/T5911的规定。十
H
H±A

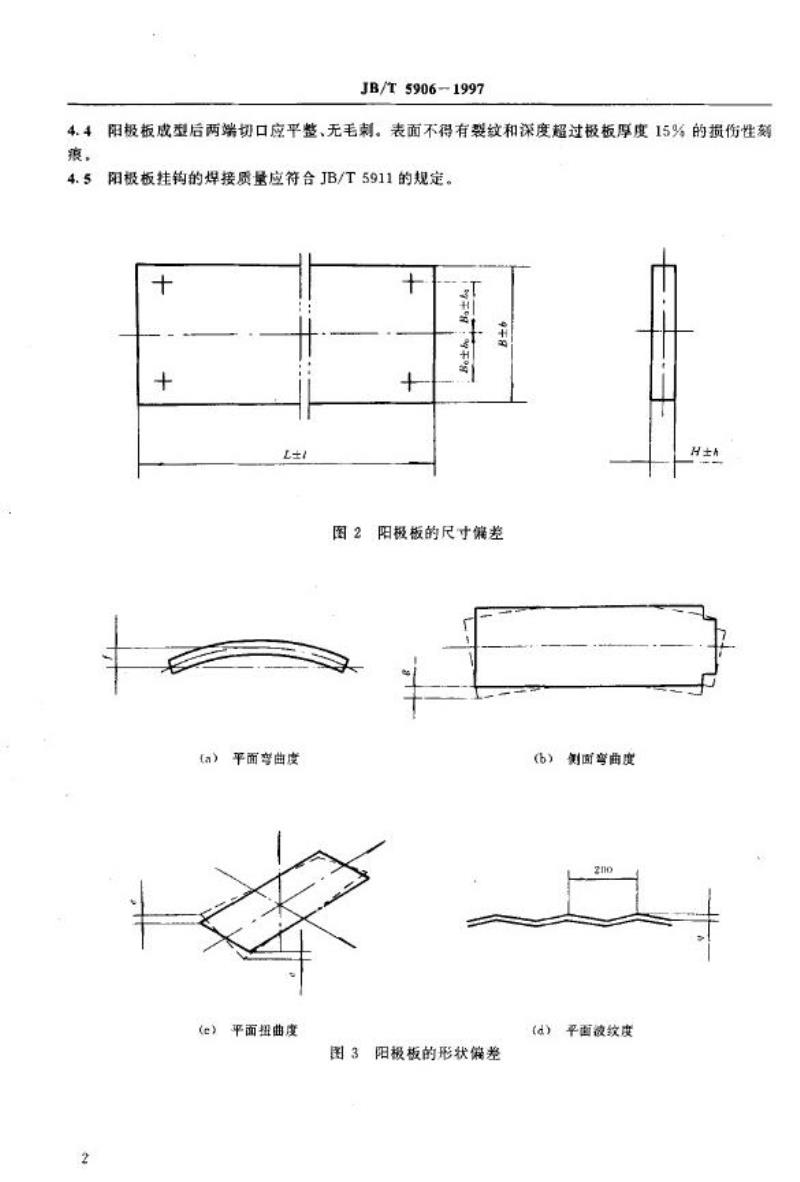

图2阳极板的尺寸偏差
(a）平面变曲度
(e）平面扭曲度
2
图3阳极板的形状筛差
(b）侧面弯曲度
(d）平面波纹度
偏差类制
尺寸偏差
外型尺寸
安装孔闻距
室长度L方向
形状偏差
试验方法免费标准bzxz.net
5.1
偏差项目名称
JB/T5906-1997

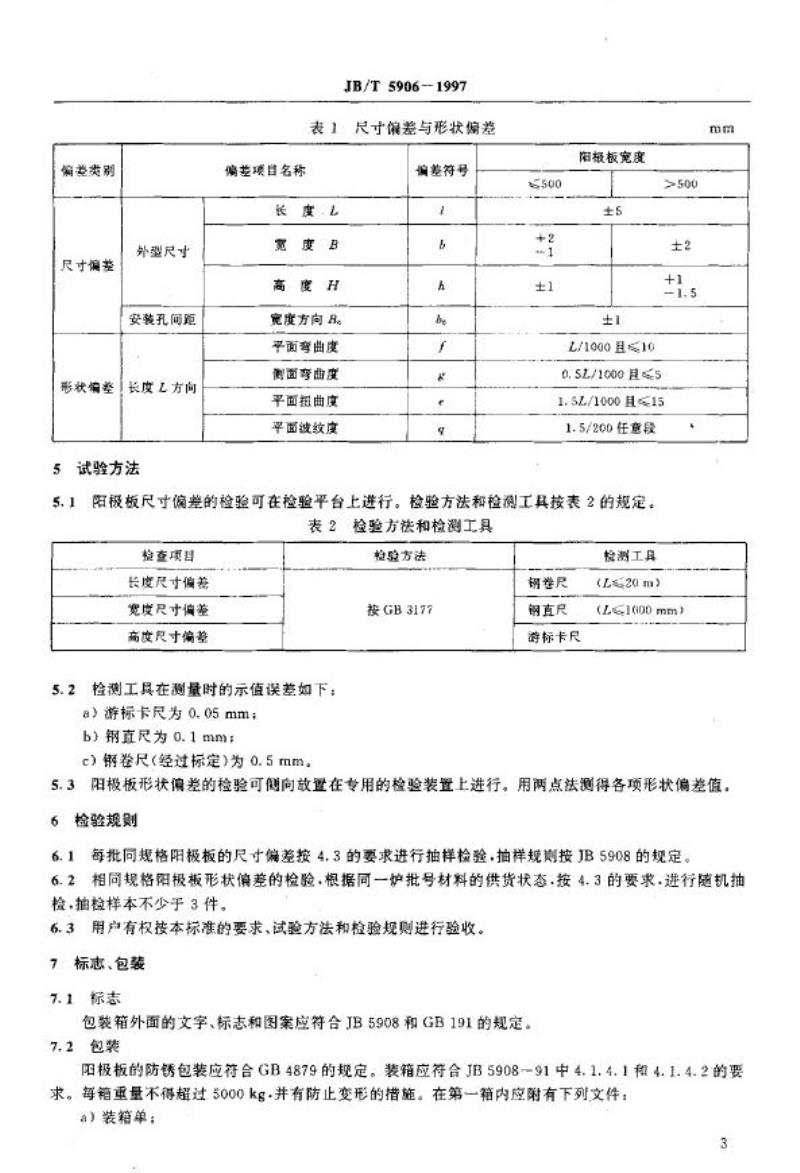

表1尺寸筛差与形状偏差
偏差符号
长度L
宽度B
高度H
宽度方向B。
平面弯曲度
衡面李曲度
平面扭曲度
平面波纹度
6
A
be
，
500
±1
阳极板究度
±5
±1
L/1000且≤10
>500
±2
1.
0.5Z/1000且≤5
1.SL/1000且≤15
1.5/200任意段
阳极板尺寸偏差的检验可在检验平台上进行。检验方法和检测工具按表2的规定。表2检验方法和检测工具
检查项目
长度尺寸偏差
宽度尺偏差
高度尺寸偏差
5.2检测工具在测量时的示值误差如下：a）游标卡尺为0.05mm；
b）钢直尺为0.1mm：
c）锯卷尺（经过标定）为0.5mm。控验方法
按GB3177
钢卷尺
钢直尺
尊标卡尺
按测工具
(L20m)
(L≤1(00mm)
mm
5.3阳极板形状偏差的检验可侧向放置在专用的检验装置上进行。用两点法测得各项形状偏差值。检验规则
6
6.1每批同规格阳极板的尺寸偏差按4.3的要求进行抽样检验.抽样规按JB5908的规定6.2相同规格阳极板形状偏差的检验.根据同一炉批号材料的供货状态，按4.3的要求.进行随机抽检，抽检样本不少于3件，
6.3用户有权按本标准的要求、试验方法和检验规则进行验收。7标志、包装
7.1标志
包装箱外面的文字、标志和图案应符合JB5908和GB191的规定。7.2包装
阳极板的防锈包装应符合GB4879的规定。装箱应符合JB5908-91中4.1.4.1和4.1.4.2的要求。每箱重量不得超过5000kg·并有防止变形的措施。在第一箱内应附有下列文件；a）装箱单：
3
b）产品合格证；
c）产品使用说明书。
JB/T 59061997
