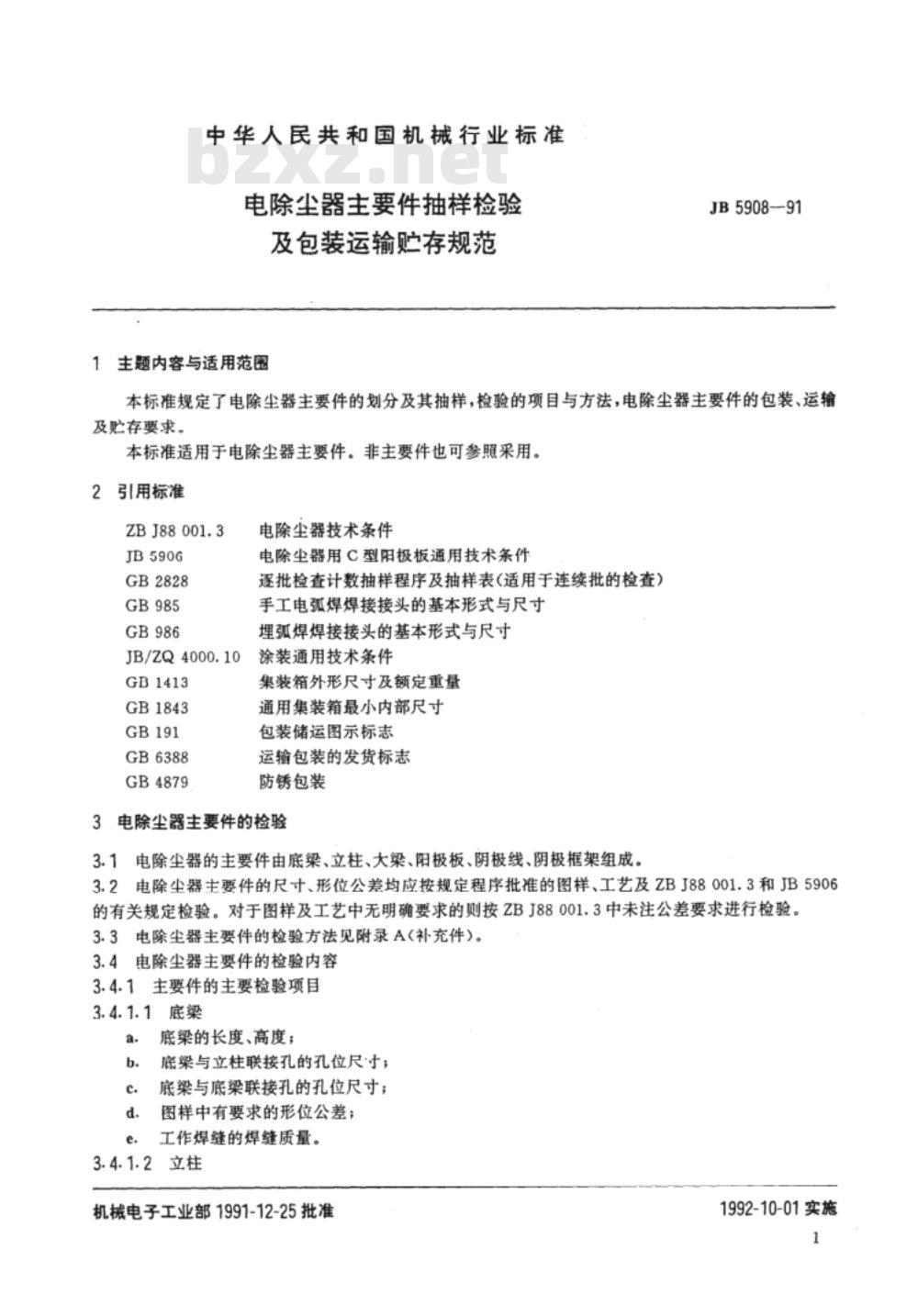

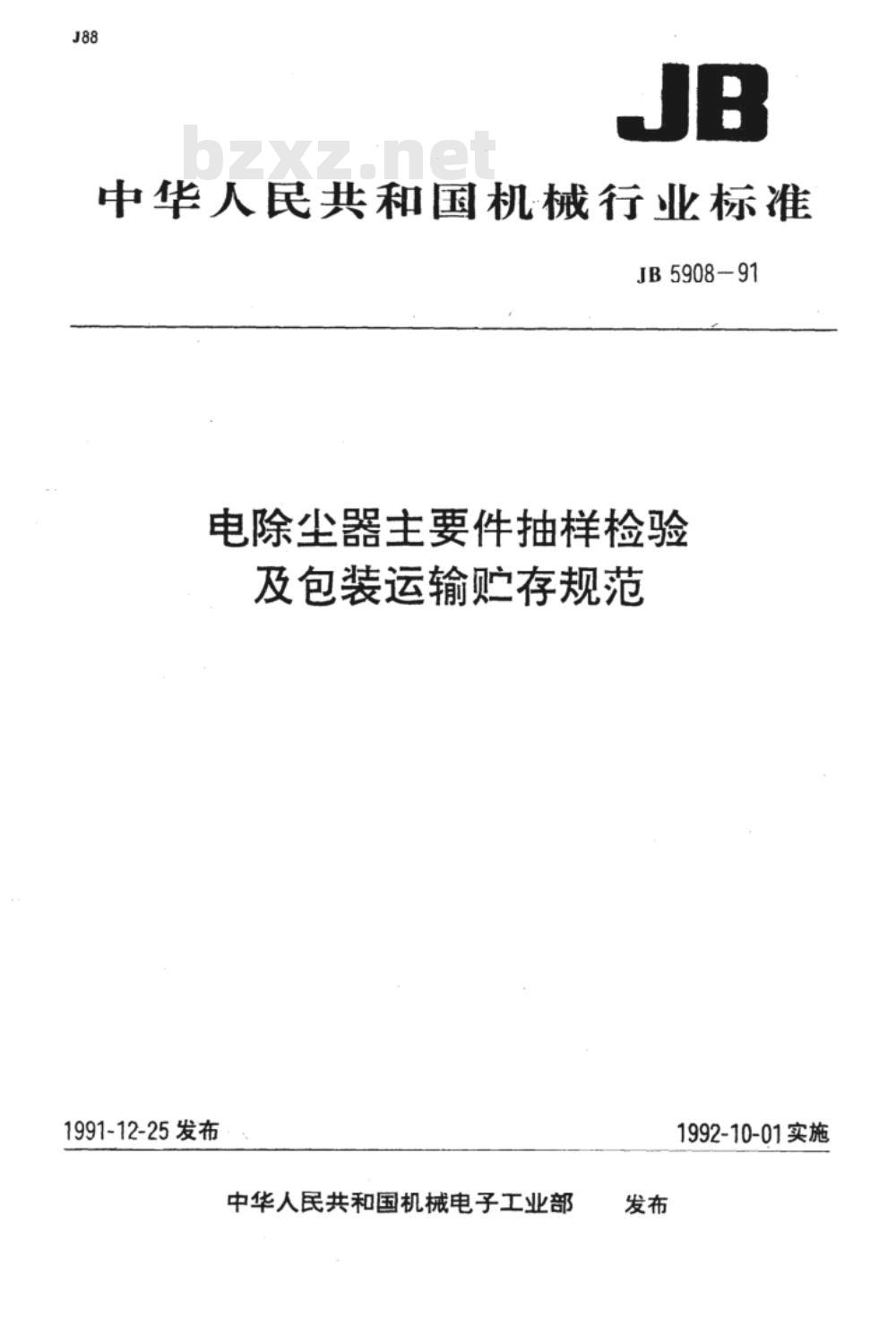

【机械行业标准(JB)】 电除尘器主要件抽样检验及包装

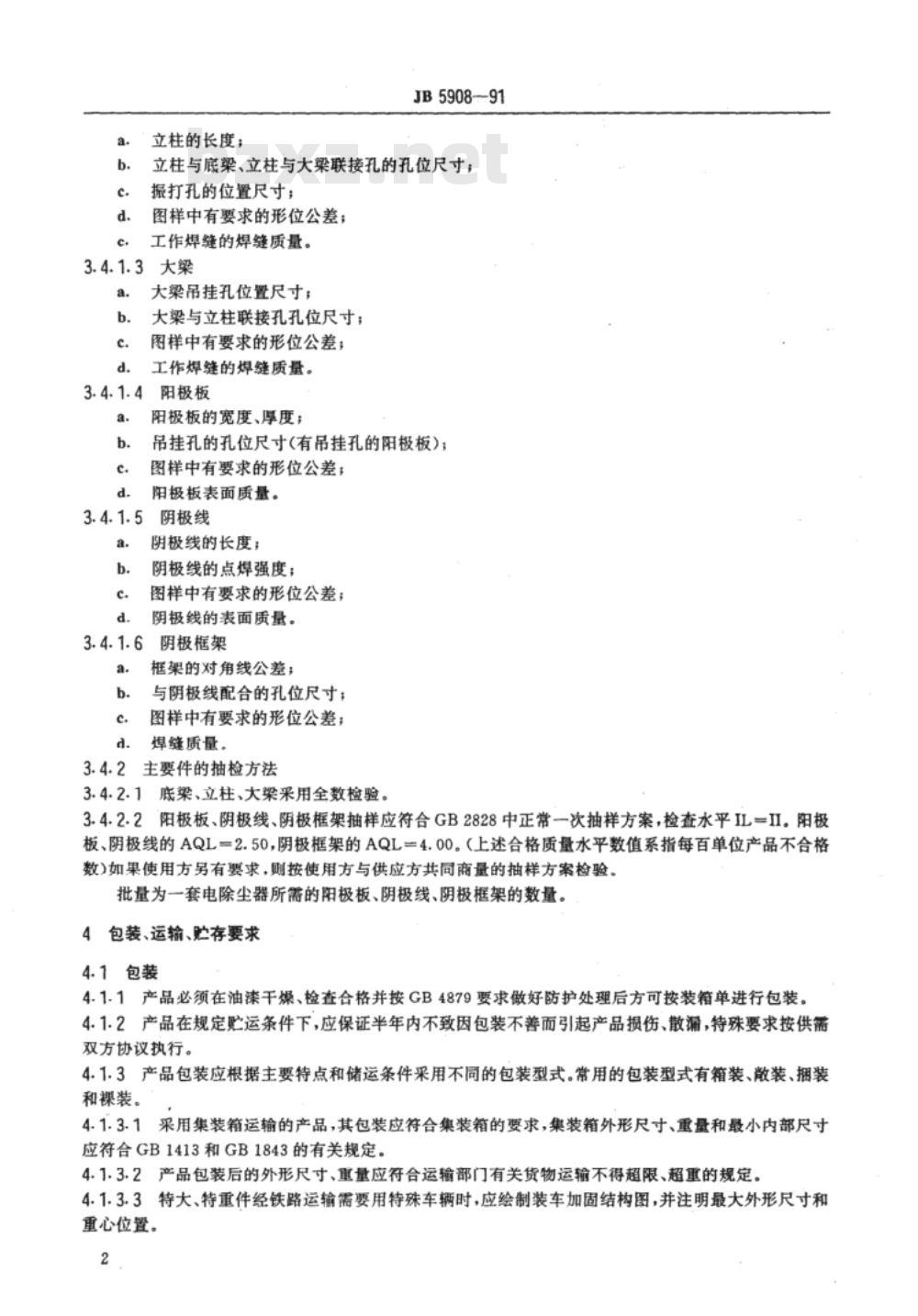

中华人民共和国机械行业标准 JB5908-91 电除尘器主要件抽样检验及包装运输贮存规范 发布：1991-12-25 实施：1992-10-01 发布单位：中华人民共和国机械电子工业部 1 主题内容与适用范围 本标准规定了电除尘器主要件的划分及其抽样检验项目与方法，以及主要件的包装、运输及贮存要求。本标准适用于电除尘器主要件，非主要件可参照采用。 2 规范性引用文件 ZBJ88001.3 电除尘器技术条件 JB5906 电除尘器用C型阳极板通用技术条件 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB985 手工电弧焊焊接接头的基本形式与尺寸 GB986 埋弧焊焊接接头的基本形式与尺寸 JB/ZQ4000.10 涂装通用技术条件 GB1413 集装箱外形尺寸及额定重量 GB1843 通用集装箱最小内部尺寸 GB191 包装储运图示标志 GB6388 运输包装的发货标志 GB4879 防锈包装 3 电除尘器主要件的检验 3.1 电除尘器主要件包括底梁、立柱、大梁、阳极板、阴极线及阴极框架。 3.2 尺寸及形位公差应按批准图样、工艺及 ZBJ88001.3 和 JB5906 的规定检验，对于图样及工艺中无明确要求的按 ZBJ88001.3 未注公差要求检验。 3.3 检验方法见附录A（补充件）。 3.4 电除尘器主要件检验内容 3.4.1 主要检验项目 3.4.1.1 底梁 - 长度、高度 - 与立柱联接孔孔位尺寸 - 与底梁联接孔孔位尺寸 - 图样要求的形位公差 - 工作焊缝质量 3.4.1.2 立柱 - 长度 - 与底梁、大梁联接孔孔位尺寸 - 振打孔位置尺寸 - 图样要求的形位公差 - 工作焊缝质量 3.4.1.3 大梁 - 吊挂孔位置尺寸 - 与立柱联接孔孔位尺寸 - 图样要求的形位公差 - 工作焊缝质量 3.4.1.4 阳极板 - 宽度、厚度 - 吊挂孔孔位尺寸（有吊挂孔的阳极板） - 图样要求的形位公差 - 表面质量 3.4.1.5 阴极线 - 长度 - 点焊强度 - 图样要求的形位公差 - 表面质量 3.4.1.6 阴极框架 - 对角线公差 - 与阴极线配合孔位尺寸 - 图样要求的形位公差 - 焊缝质量 3.4.2 抽检方法 3.4.2.1 底梁、立柱、大梁采用全数检验。 3.4.2.2 阳极板、阴极线、阴极框架按 GB2828 正常一次抽样方案抽检，检查水平 IL=IⅡI。阳极板、阴极线 AQL=2.50，阴极框架 AQL=4.00。如有使用方要求，可按双方协商的抽样方案执行。批量为一套电除尘器所需的主要件数量。 4 包装、运输及贮存要求 4.1 包装 4.1.1 产品必须干燥、检查合格并按 GB4879 要求做好防护处理后，方可按装箱单进行包装。 4.1.2 在规定贮运条件下，应保证半年内不因包装不善而损坏或散漏，特殊要求按供需双方协议执行。 4.1.3 包装型式应根据主要特点和储运条件选择，常用包装型式有箱装、散装、捆装和裸装。 4.1.3.1 集装箱运输的产品包装应符合集装箱要求，外形尺寸、重量及最小内部尺寸应符合 GB1413 和 GB1843。 4.1.3.2 产品包装后的外形尺寸、重量应符合运输部门超限、超重规定。 4.1.3.3 特大、特重件经铁路运输需特殊车辆时，应绘制装车加固结构图，并注明最大外形尺寸及重心位置。 4.1.4 阳极板、阴极线及阴极小框架宜采用箱装或散装，大梁、立柱、底梁可采用裸装。阳极板包装要防止变形。 4.1.4.1 装箱时应避免工件碰撞和沾污，货物堆放整齐。 4.1.4.2 阳极板、阴极线应采用防雨包装，衬防水材料如石油沥青油毡、塑料薄膜或复合纸，防水材料应平整紧贴包装箱内壁，如需搭接，可采用焊接或粘合方式。
