【机械行业标准(JB)】 电除尘器用瓷绝缘子棒形瓷转轴

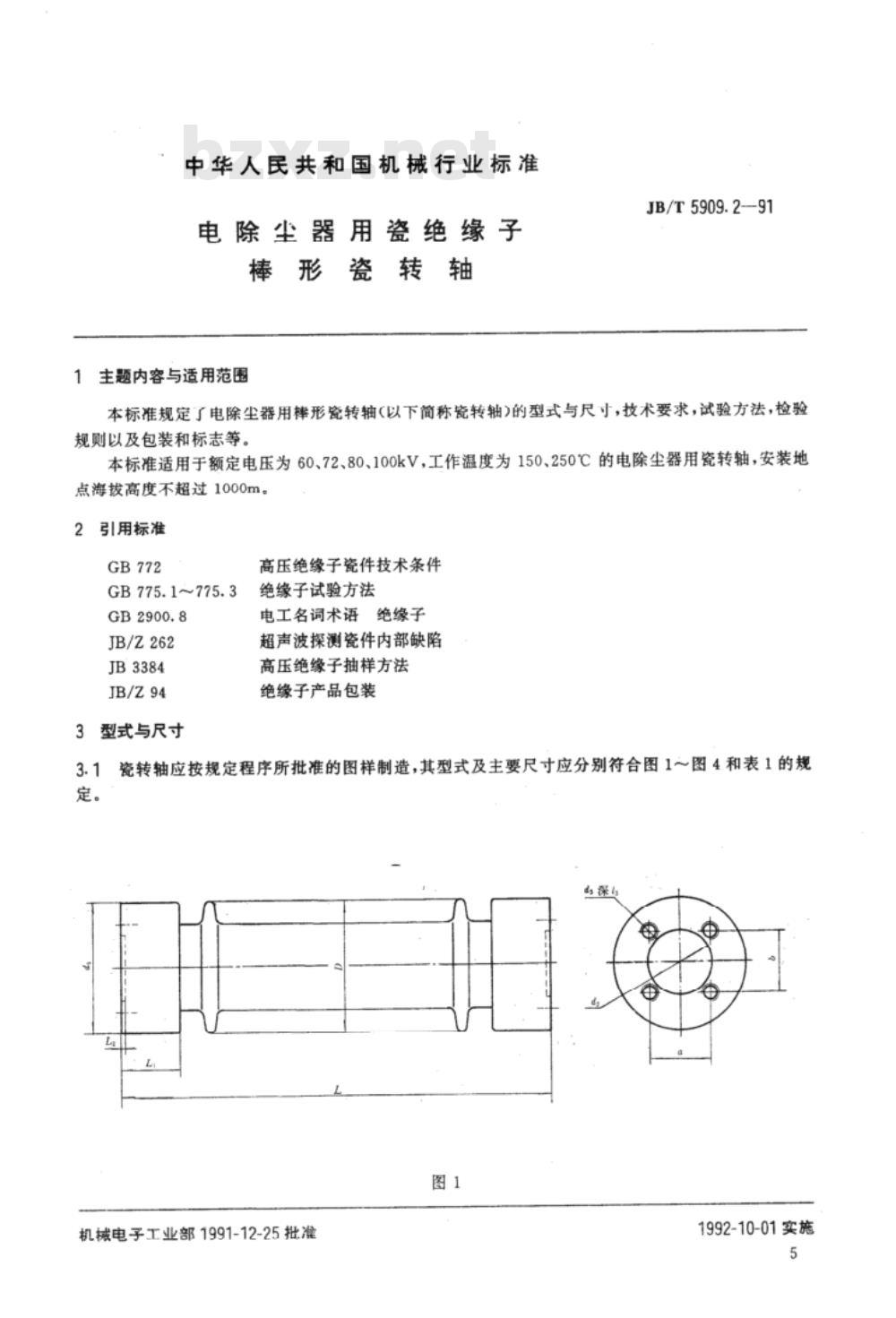

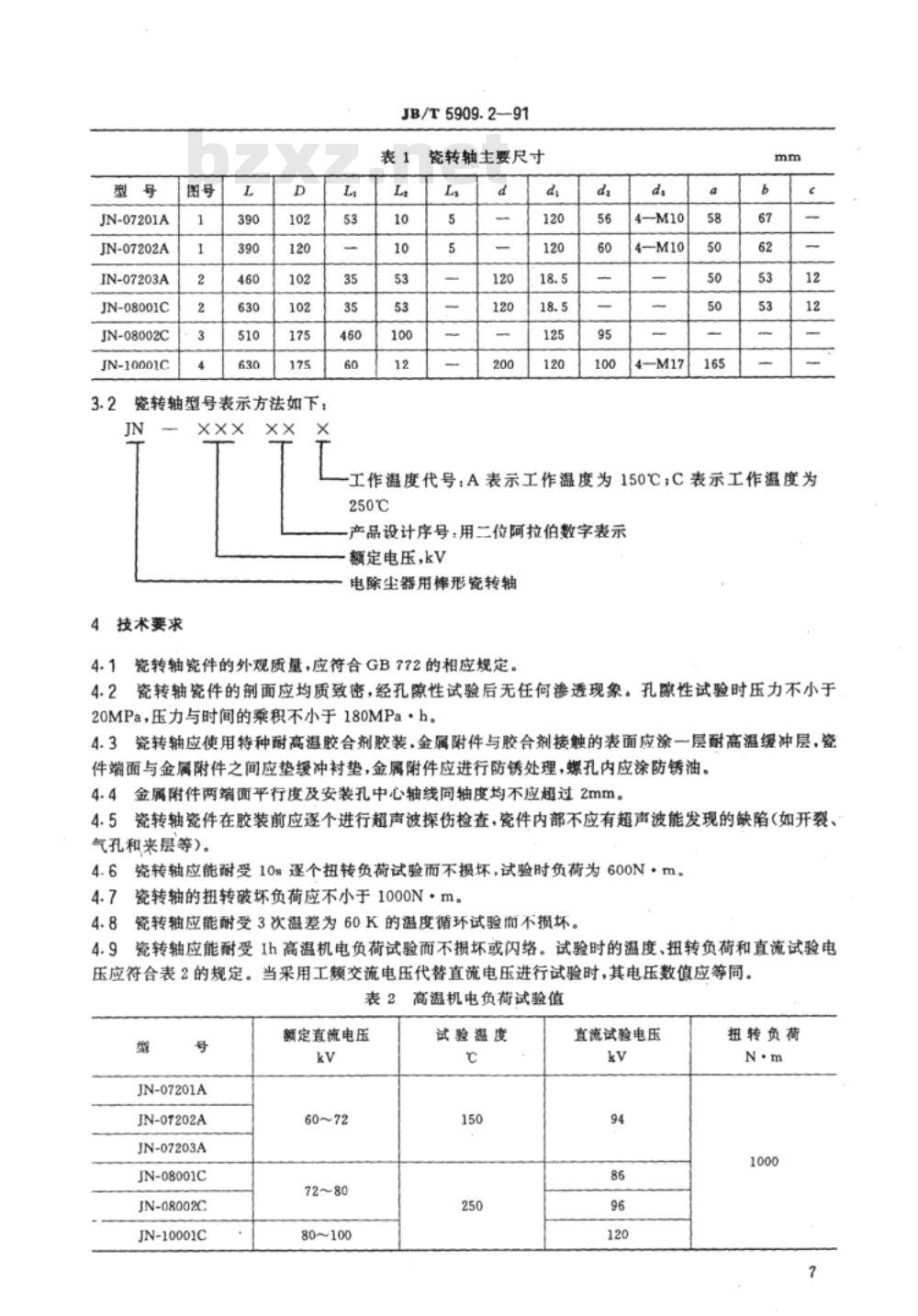

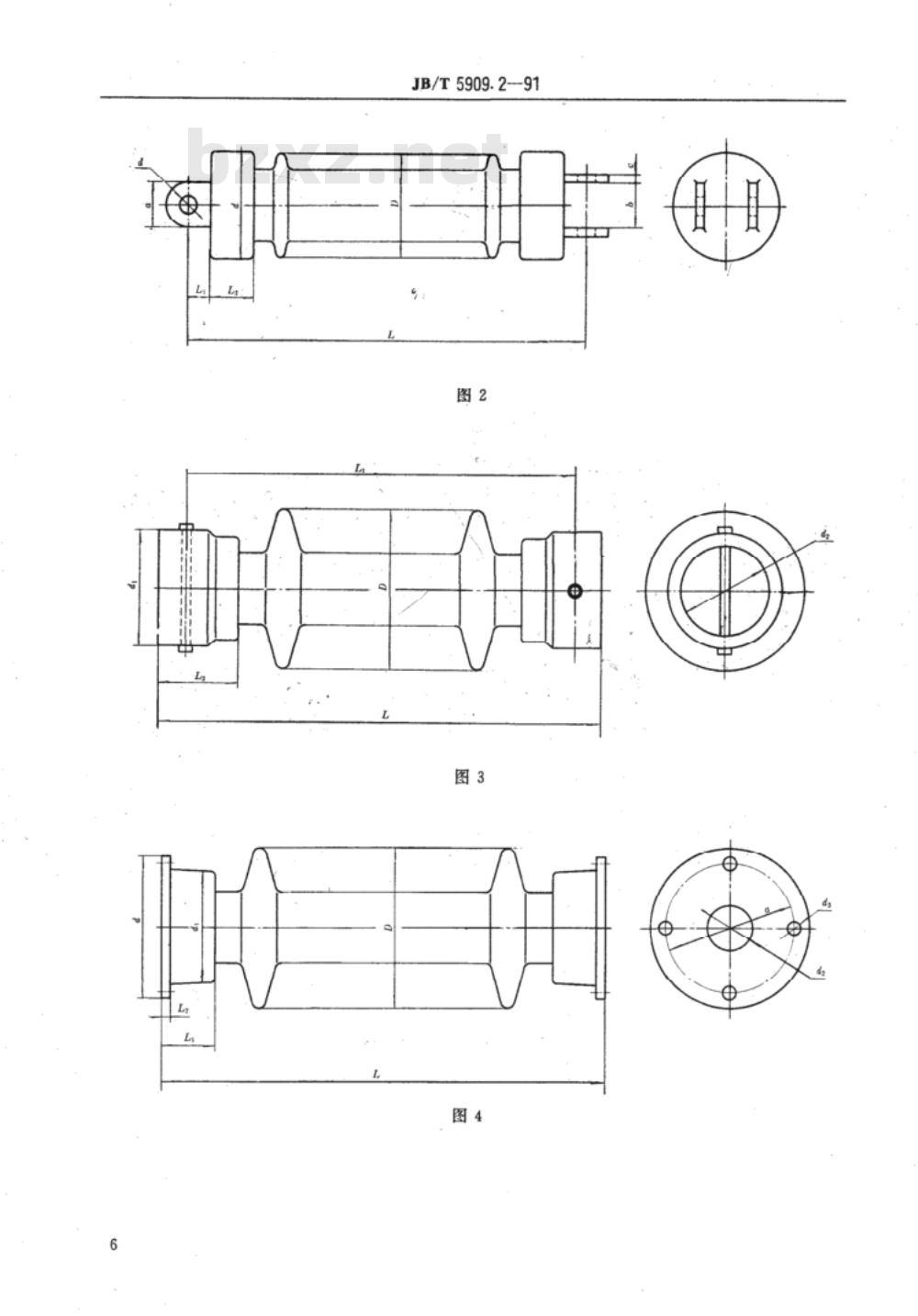

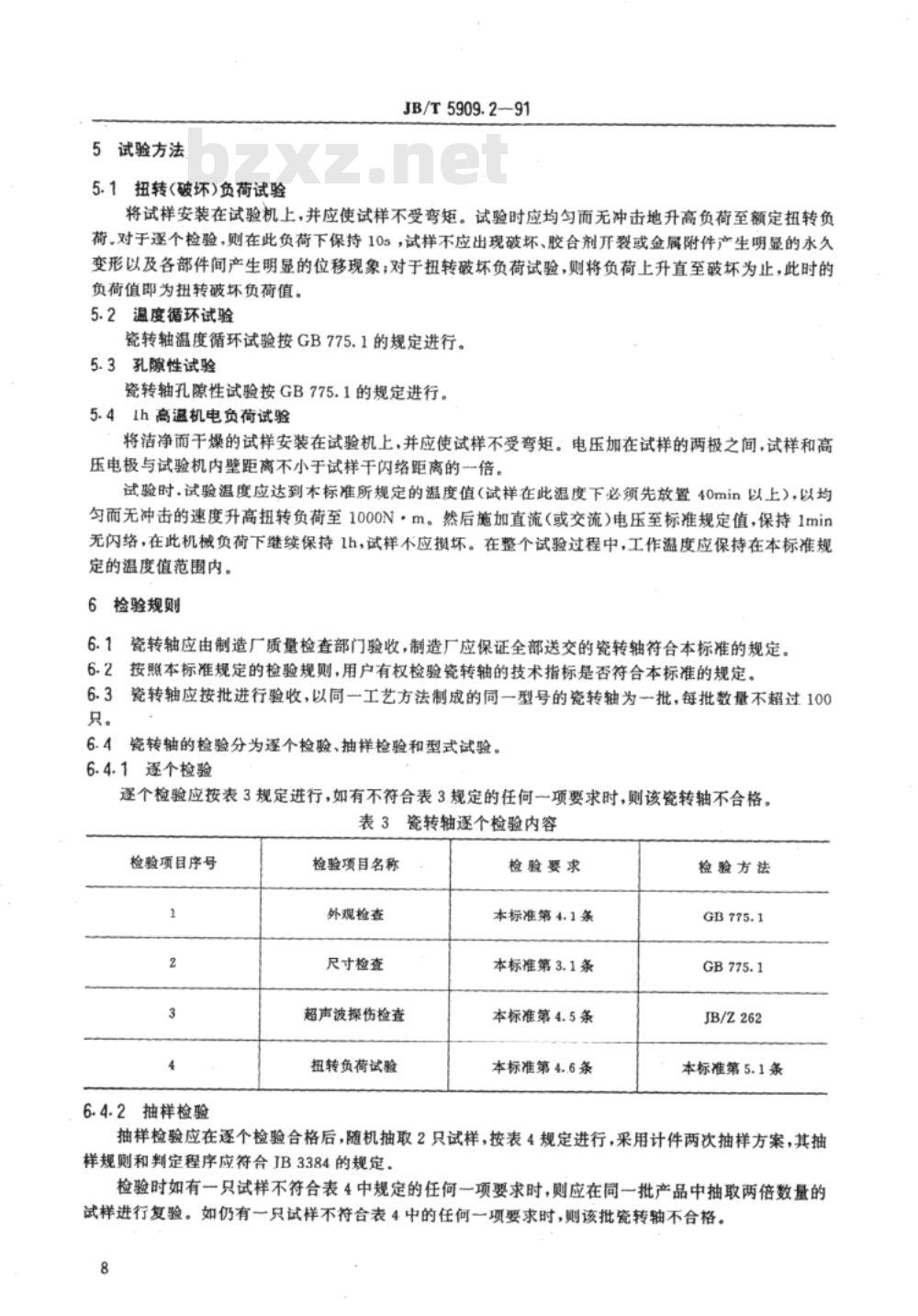

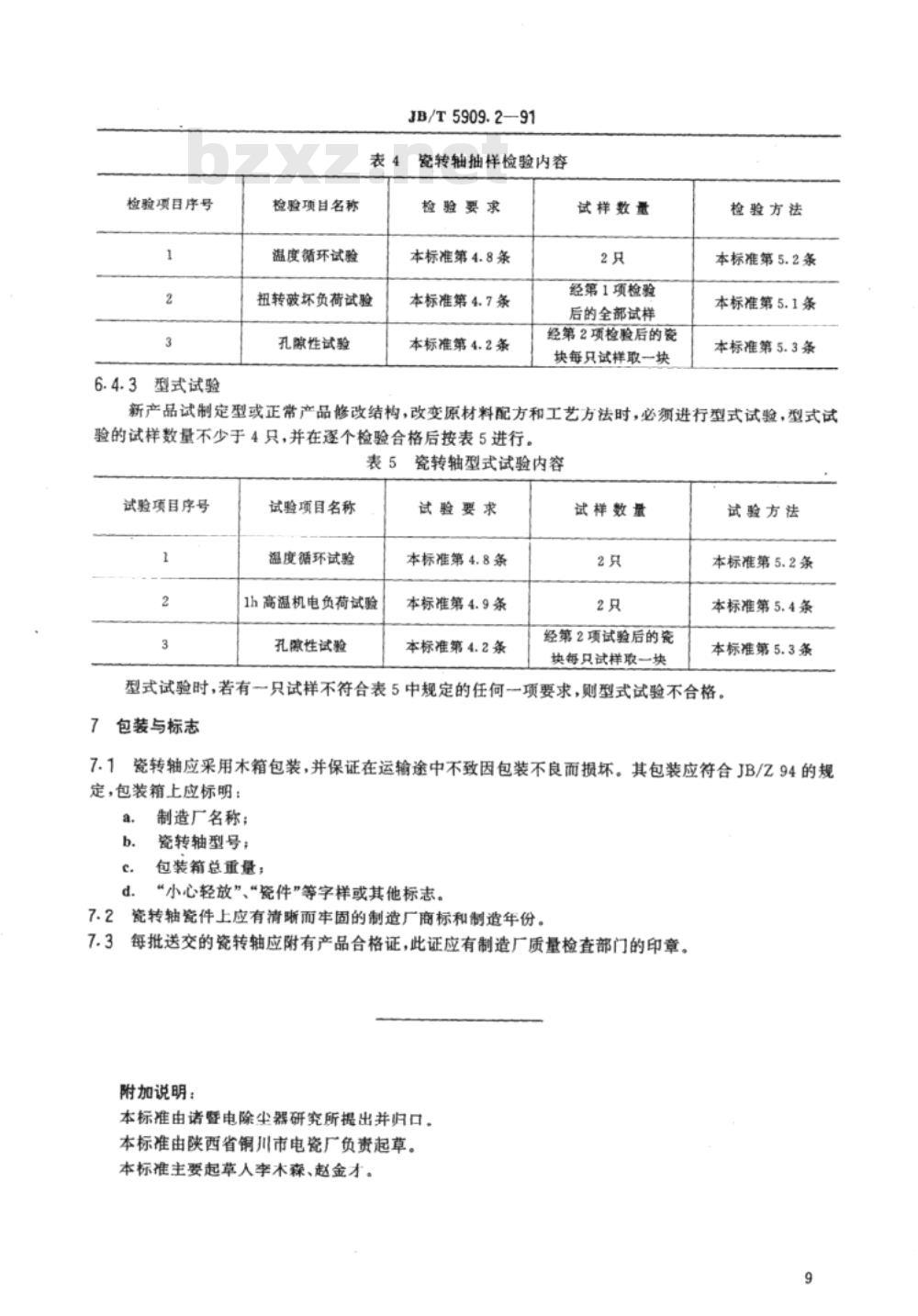

中华人民共和国机械行业标准 电除尘器用瓷绝缘子 棒形瓷转轴 1 主题内容与适用范围 JB/T5909.2—91 本标准规定了电除尘器用棒形瓷转轴（以下简称瓷转轴）的型式与尺寸、技术要求、试验方法、检验规则以及包装和标志等。 本标准适用于额定电压为60、72、80、100kV，工作温度为150、250℃的电除尘器用瓷转轴，安装地点海拔高度不超过1000m。 2 引用标准 GB772 GB775.1～775.3 GB2900.8 JB/Z262 JB3384 JB/Z94 3 型式与尺寸 瓷转轴应按规定程序所批准的图样制造，其型式及主要尺寸应分别符合图1～图4和表1的规定。 3.1 型号与尺寸 图号：JN-07201A、JN-07202A、JN-07203A、JN-08001C、JN-08002C、JN-10001C 尺寸：L 390mm、460mm、630mm，D 102mm、120mm、175mm等。 3.2 瓷转轴型号表示方法：JN（表示瓷转轴）后跟随额定电压和工作温度代号（如60kV、72kV等） 4 技术要求 4.1 瓷转轴的外观质量应符合GB772的相关规定。 4.2 瓷转轴瓷件的剖面应均质致密，经孔隙性试验无渗透现象。 4.3 使用特种耐高温胶合剂胶装，金属附件接触面需涂耐高温缓冲层，端面需垫缓冲衬垫。 4.4 金属附件两端面平行度及安装孔中心轴线同轴度均不应超过2mm。 4.5 每个瓷转轴在胶装前应进行超声波探伤检查，确保无缺陷。 4.6 瓷转轴应能耐受10秒逐个扭转负荷试验而不损坏，试验时负荷为600N·m。 4.7 瓷转轴的扭转破坏负荷应不小于1000N·m。 4.8 瓷转轴应能耐受3次温差为60K的温度循环试验而不损坏。 4.9 瓷转轴应能耐受1小时高温机电负荷试验而不损坏或闪络，试验时的温度、扭转负荷和直流电压应符合表2的规定。 5 试验方法 5.1 扭转(破坏)负荷试验：将试样安装在试验机上，试验时应均勾地升高负荷至额定扭转负荷。 5.2 温度循环试验：瓷转轴温度循环试验按GB775.1的规定进行。 5.3 孔隙性试验：瓷转轴孔隙性试验按GB775.1的规定进行。 5.4 高温机电负荷试验：将试样安装在试验机上，电压加在试样的两极之间，温度应达到规定值。
