【机械行业标准(JB)】 电除尘器支承 型式与基本参数

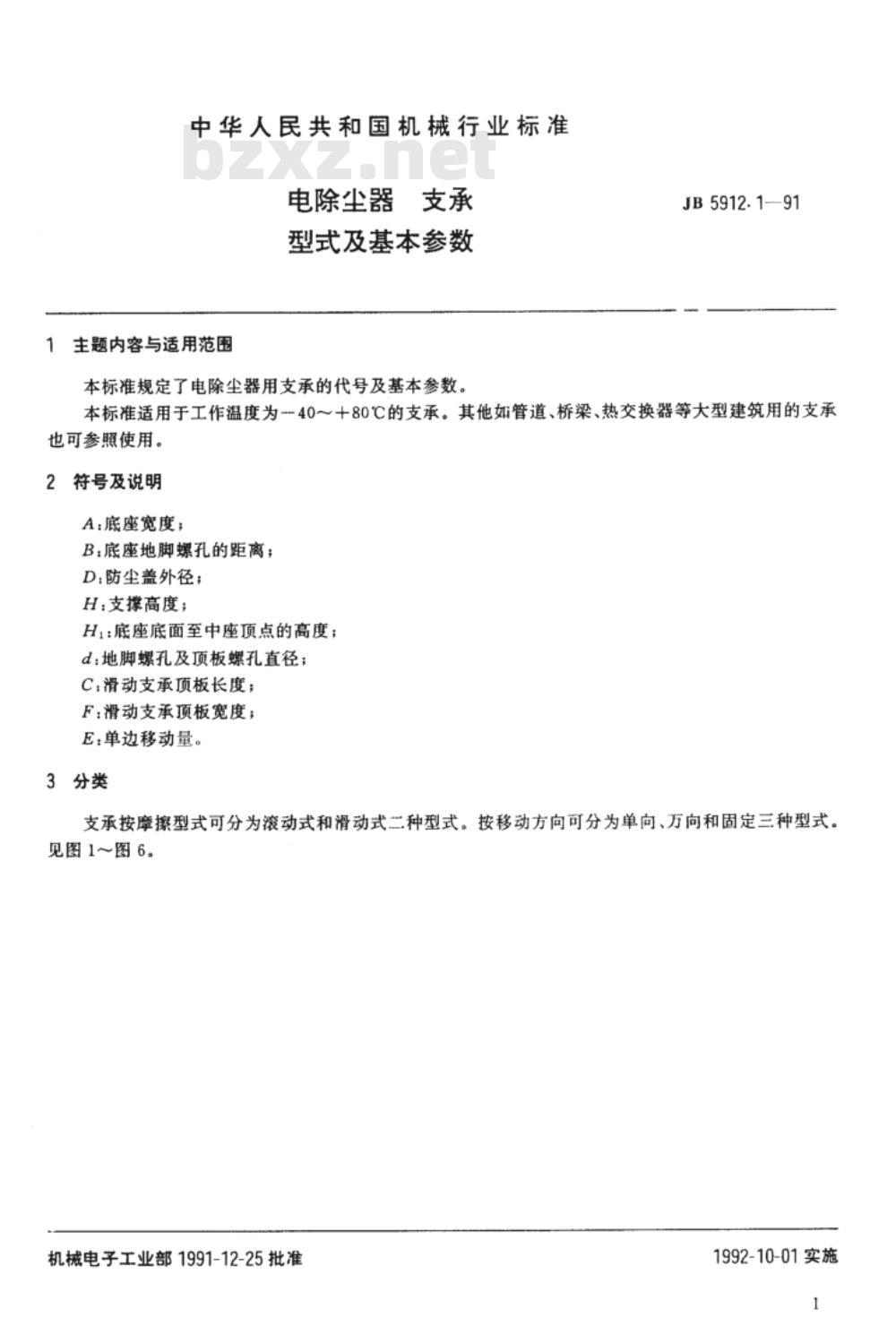

中华人民共和国机械行业标准
电除尘器支承
型式及基本参数
主题内容与适用范围困
本标准规定了电除尘器用支承的代号及基本参数，JB5912.1-91
本标准适用于工作温度为-40～十80℃的支承。其他如管道、桥梁、热交换器等大型建筑用的支承也可参照使用。
符号及说明
A：底座宽度；
B：底座地脚螺孔的距离；
D:防尘盖外径；
H：支撑高度；
H1:底座底面至中座顶点的高度；d：地脚螺孔及顶板螺孔直径；
C.滑动支承顶板长度；
F：滑动支承项板宽度；
E单边移动量。
3分类

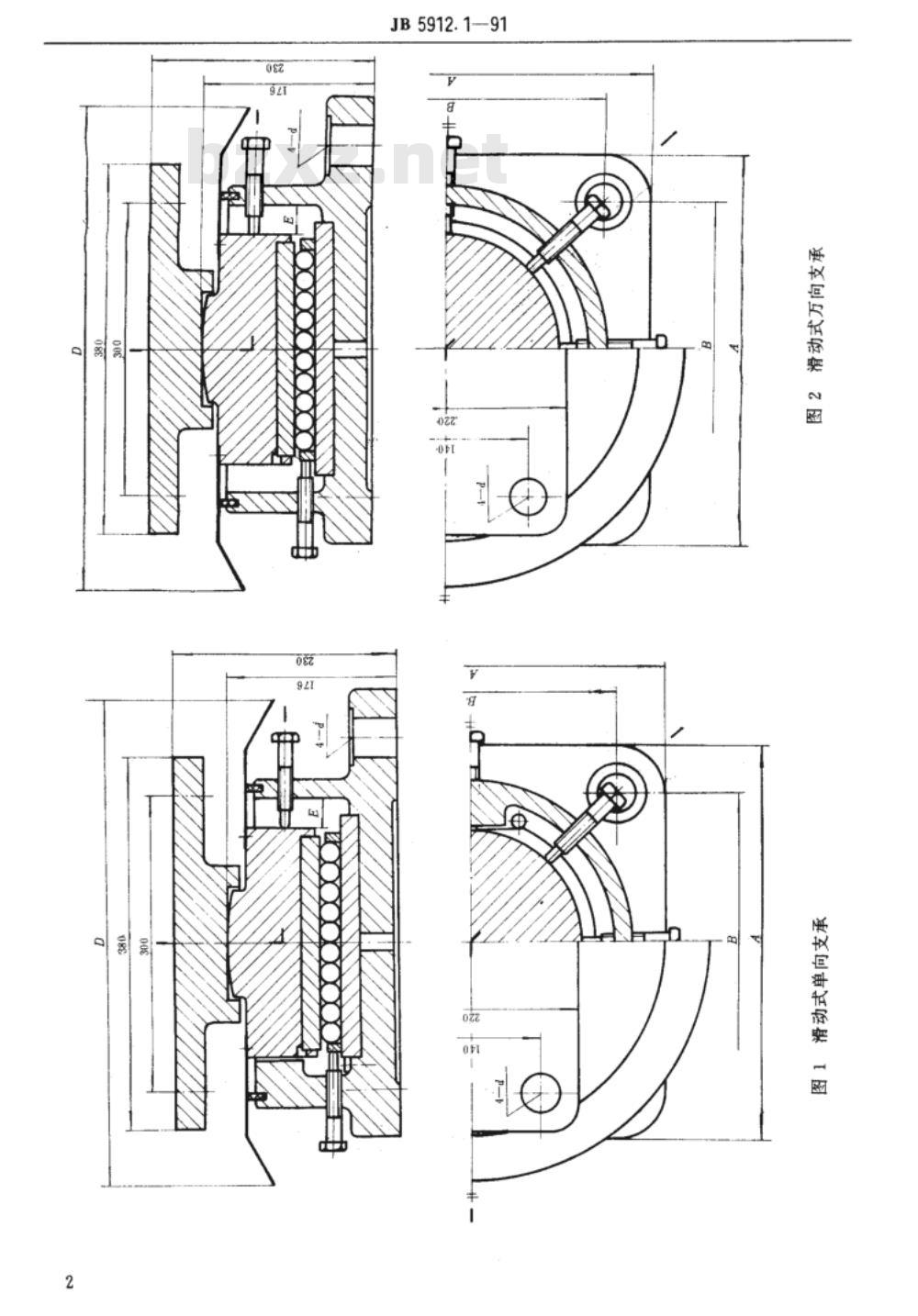

支承按摩擦型式可分为滚动式和滑动式二种型式。按移动方向可分为单向、万向和固定三种型式。见图1~图6。wwW.bzxz.Net
机械电子工业部1991-12-25批准1992-10-01实施
JB5912.191
JB5912.1—91

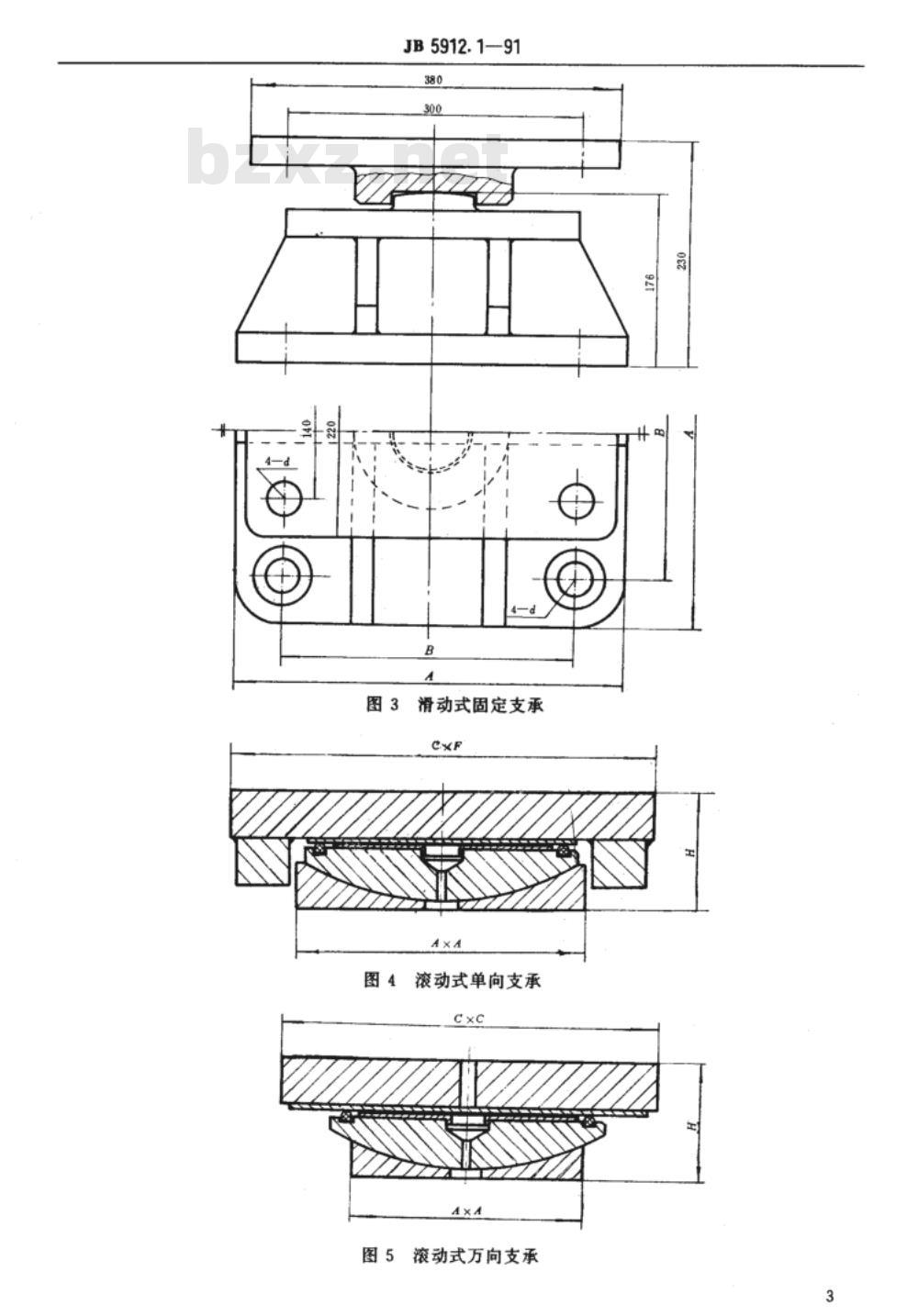

图3滑动式固定支承
滚动式单向支承
图5滚动式万向支承

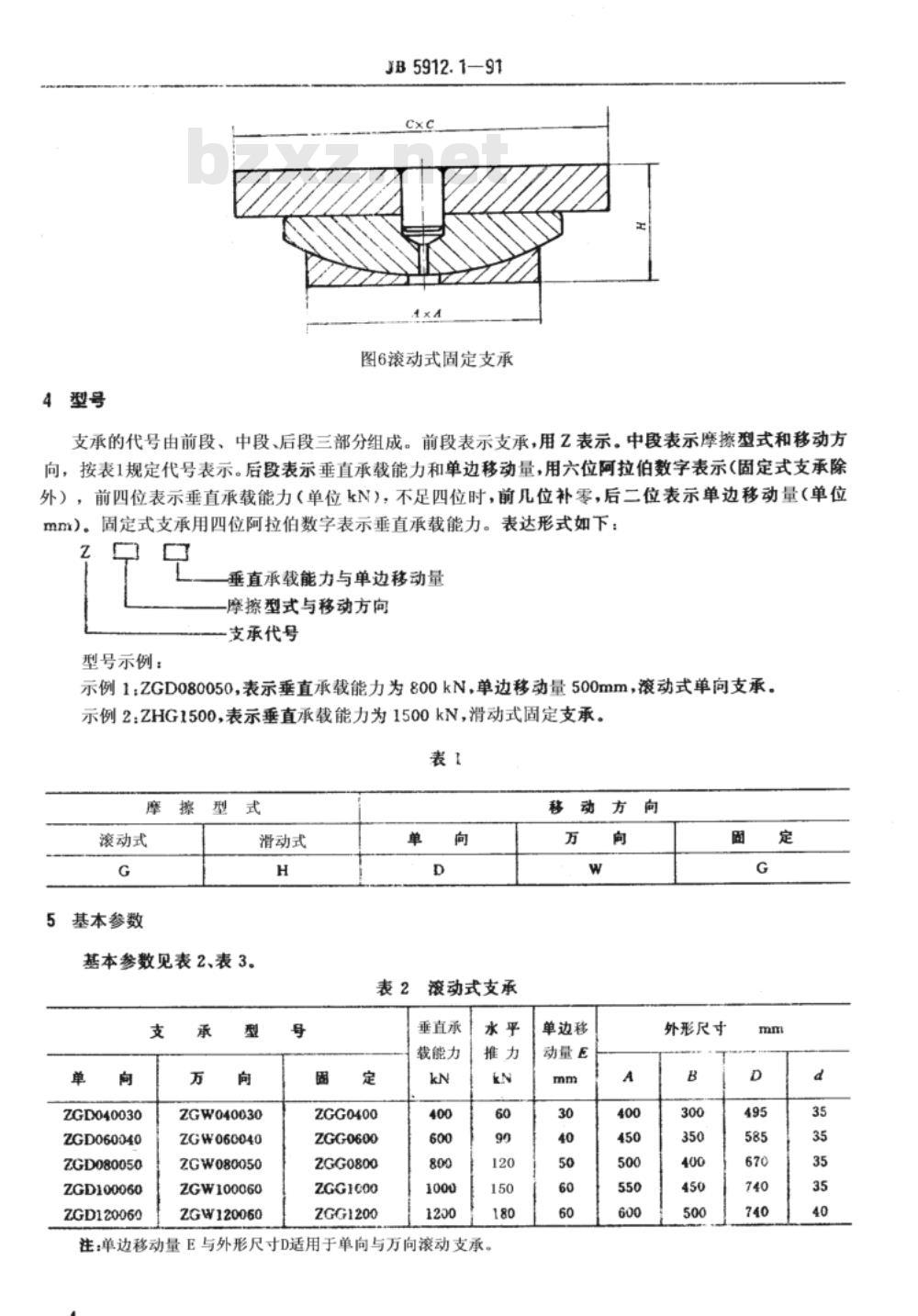

4型号
JB5912.1-91
图6滚动式固定支承
支承的代号由前段、中段、后段三部分组成。前段表示支承，用Z表示。中段表示摩擦型式和移动方向，按表1规定代号表示。后段表示垂直承载能力和单边移动量，用六位阿拉伯数字表示（固定式支承除外），前四位表示垂直承载能力（单位kN），不足四位时，前几位补零，后二位表示单边移动量（单位mm）。固定式支承用四位阿拉伯数字表示垂直承载能力。表达形式如下：Z
垂直承载能力与单边移动量
摩擦型式与移动方向
支承代号
型号示例：
示例1：ZGD080050，表示垂直承载能力为800kN，单边移动量500mm，滚动式单向支承。示例2：ZHG1500，表示垂直承载能力为1500kN，滑动式固定支承。表1
摩擦型式
滚动式
5基本参数
基本参数见表2、表3。
ZGD040030
ZGD060040
ZGD080050
ZGD100060
ZGD120060
滑动式
ZGW040030
ZGW060040
ZGW080050
ZGW100060
ZGW120060
滚动式支承
垂直承
载能力
ZGG0400
ZGG0600
ZGG0800
ZGG1C00
ZGG1200
注：单边移动量E与外形尺寸D适用于单向与万向滚动支承。移动方向
单边移
动量E
外形尺寸
支承型号
ZHD050025
ZHW050025
ZHG0500
ZHD100035
ZHW100035
ZHG1000
ZHD150040
ZHW150040
ZHG1500
ZHD200045
ZHW200045
ZHG2000
ZHD250050
ZHW250050
ZHG2500
附加说明：
垂直承载
水平推力
JB5912.1—91

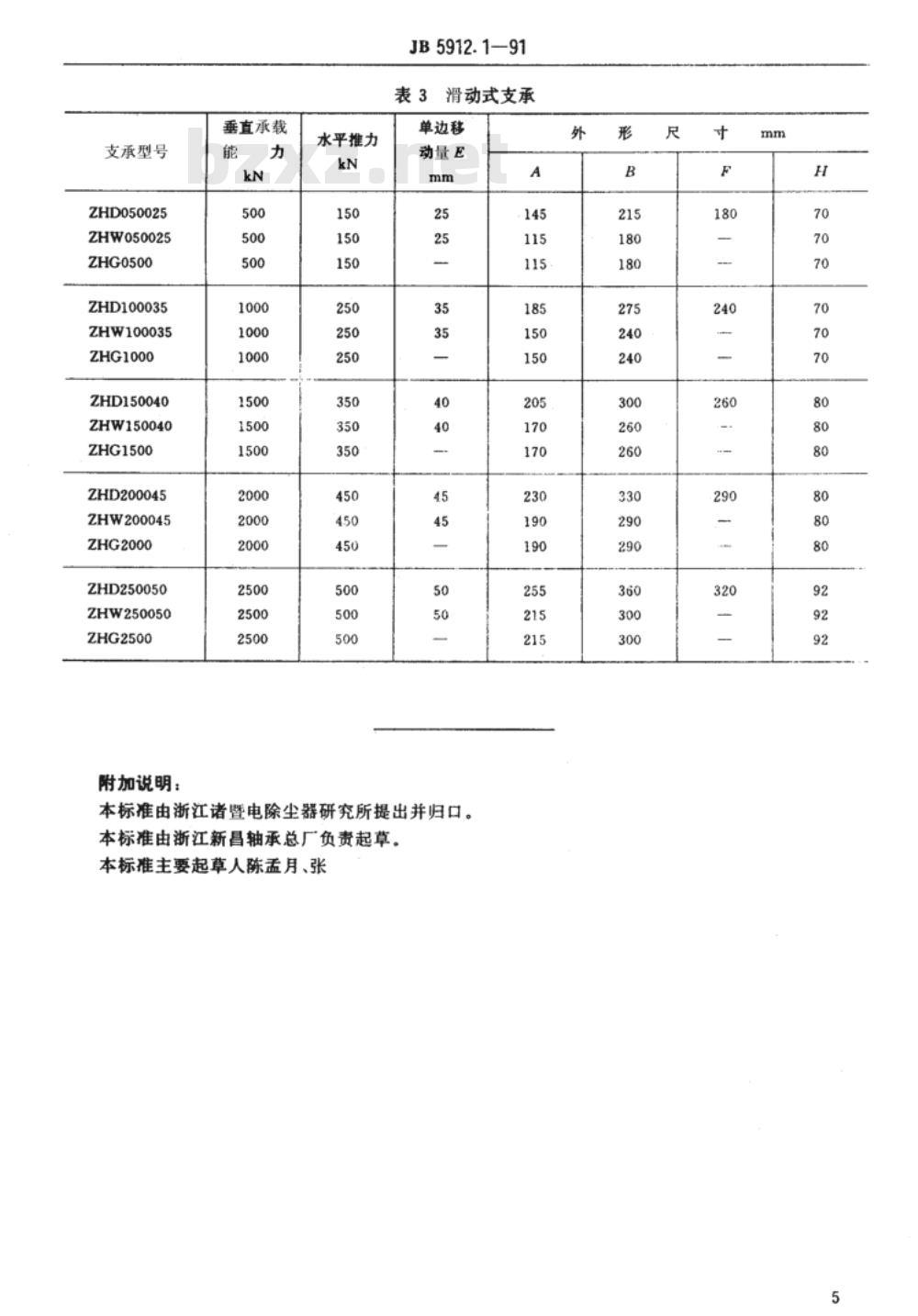

表3滑动式支承
单边移
动量E
本标准由浙江诸暨电除尘器研究所提出并归口。本标准由浙江新昌轴承总厂负责起草。本标准主要起草人陈盂月、张
