【机械行业标准(JB)】 电除尘器用瓷绝缘子穿墙套管

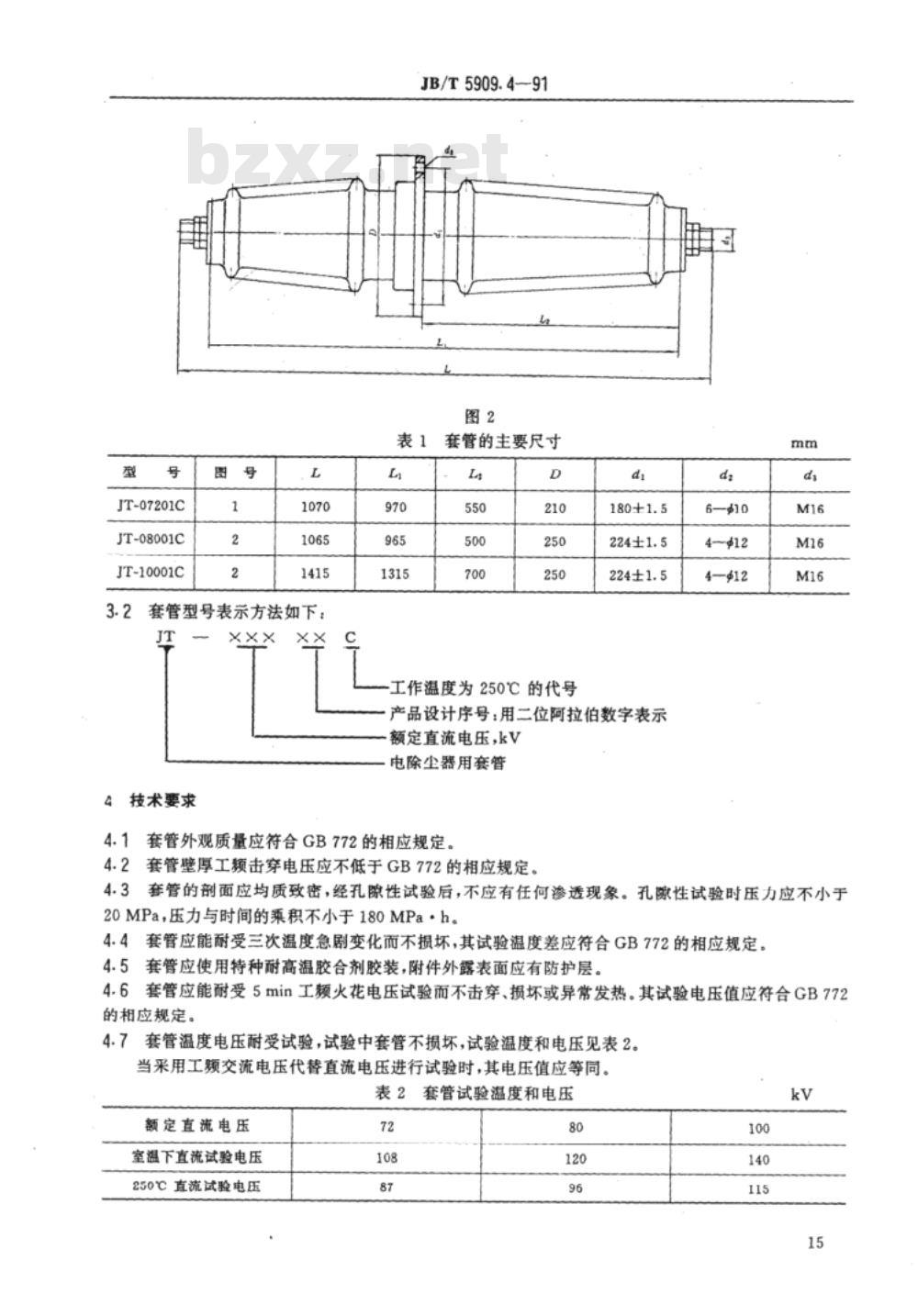

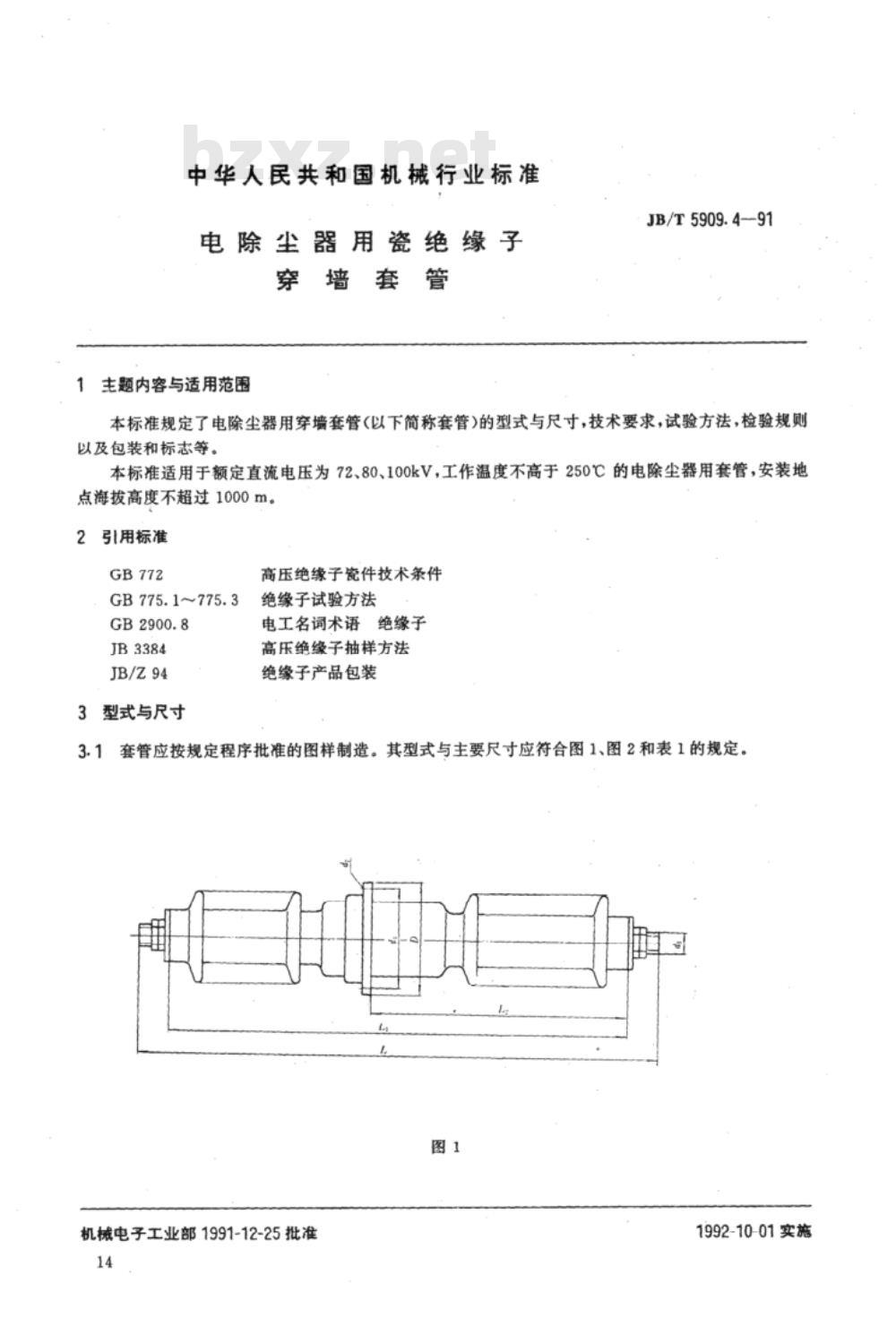

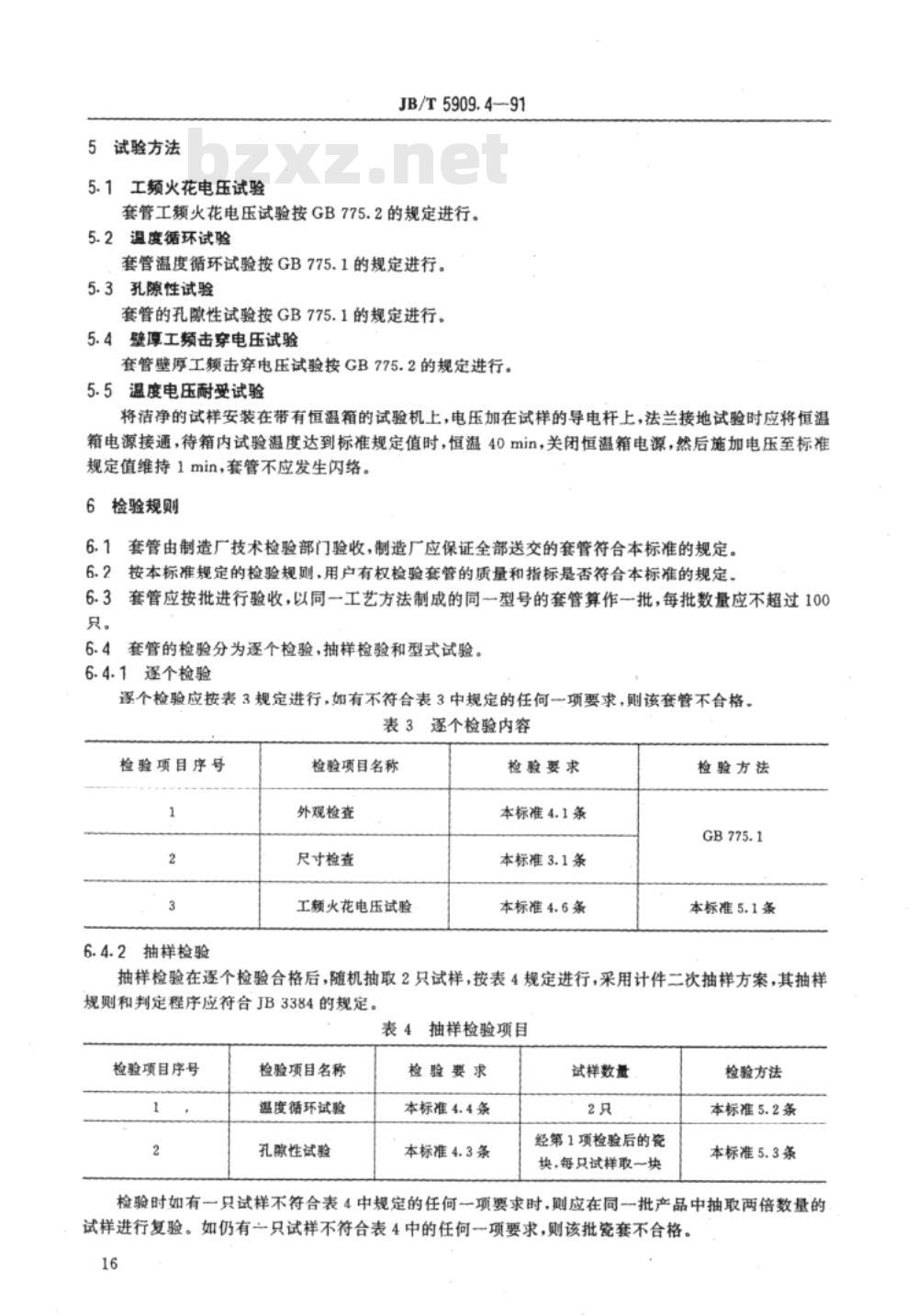

中华人民共和国机械行业标准 电除尘器用瓷绝缘子 穿墙套管 1 主题内容与适用范围 JB/T5909.4—91 本标准规定了电除尘器用穿墙套管（以下简称套管）的型式与尺寸、技术要求、试验方法、检验规则以及包装和标志等。 本标准适用于额定直流电压为72、80、100kV，工作温度不高于250℃的电除尘器用套管，安装地点海拔高度不超过1000m。 2 引用标准 GB772 GB775.1~775.3 GB2900.8 JB3384 JB/Z94 3 型式与尺寸 套管应按规定程序批准的图样制造，其型式与主要尺寸应符合图1、图2和表1的规定。 表1 套管主要尺寸 型号：JT-07201C、JT-08001C、JT-10001C 尺寸：L 1070mm、1065mm、1415mm，d 180±1.5mm、224±1.5mm，工作温度为250℃的代号。 3.2 套管型号表示方法：JT（表示瓷转轴）后跟随额定电压和工作温度代号（如72kV、80kV等）。 4 技术要求 4.1 套管外观质量应符合GB772的相关规定。 4.2 套管壁厚工频击穿电压应不低于GB772的相关规定。 4.3 套管的剖面应均质致密，经孔隙性试验后，不应有任何渗透现象。孔隙性试验时压力应不小于20MPa，压力与时间的乘积不小于180MPa·h。 4.4 套管应能耐受三次温度急剧变化而不损坏，其试验温度差应符合GB772的相关规定。 4.5 套管应使用特种耐高温胶合剂胶装，附件外露表面应有防护层。 4.6 套管应能耐受5分钟工频火花电压试验而不击穿、损坏或异常发热。试验电压应符合GB772的相关规定。 4.7 套管温度电压耐受试验，试验中套管不应损坏，试验温度和电压见表2。 表2 套管试验温度和电压 额定直流电压（kV）：72、80、100 室温下直流试验电压（kV）：108、120、140 250℃直流试验电压（kV）：87、96、115 5 试验方法 5.1 工频火花电压试验：套管工频火花电压试验按GB775.2的规定进行。 5.2 温度循环试验：套管温度循环试验按GB775.1的规定进行。 5.3 孔隙性试验：套管的孔隙性试验按GB775.1的规定进行。 5.4 壁厚工频击穿电压试验：套管壁厚工频击穿电压试验按GB775.2的规定进行。 5.5 温度电压耐受试验：将洁净的试样安装在带有恒温箱的试验机上，施加电压至标准规定值维持1分钟，套管不应发生闪络。 6 检验规则 6.1 套管由制造厂技术检验部门验收，制造厂应保证全部送交的套管符合本标准的规定。 6.2 按本标准规定的检验规则，用户有权检验套管的质量和指标是否符合本标准的规定。 6.3 套管应按批进行验收，以同一工艺方法制成的同一型号的套管算作一批，每批数量应不超过100只。 6.4 套管的检验分为逐个检验、抽样检验和型式试验。 6.4.1 逐个检验：逐个检验应按表3规定进行，如有不符合表3中规定的任何一项要求，则该套管不合格。 表3 逐个检验内容 检验项目：外观检查、尺寸检查、工频火花电压试验。 6.4.2 抽样检验：在逐个检验合格后，随机抽取2只试样，按表4规定进行抽样检验，检验项目包括温度循环试验、孔隙性试验，试样数量为2只。 检验时如有一只试样不符合表4中的规定，则应在同一批产品中抽取两倍数量的试样进行复验。如仍有一只试样不符合规定，则该批瓷套不合格。
