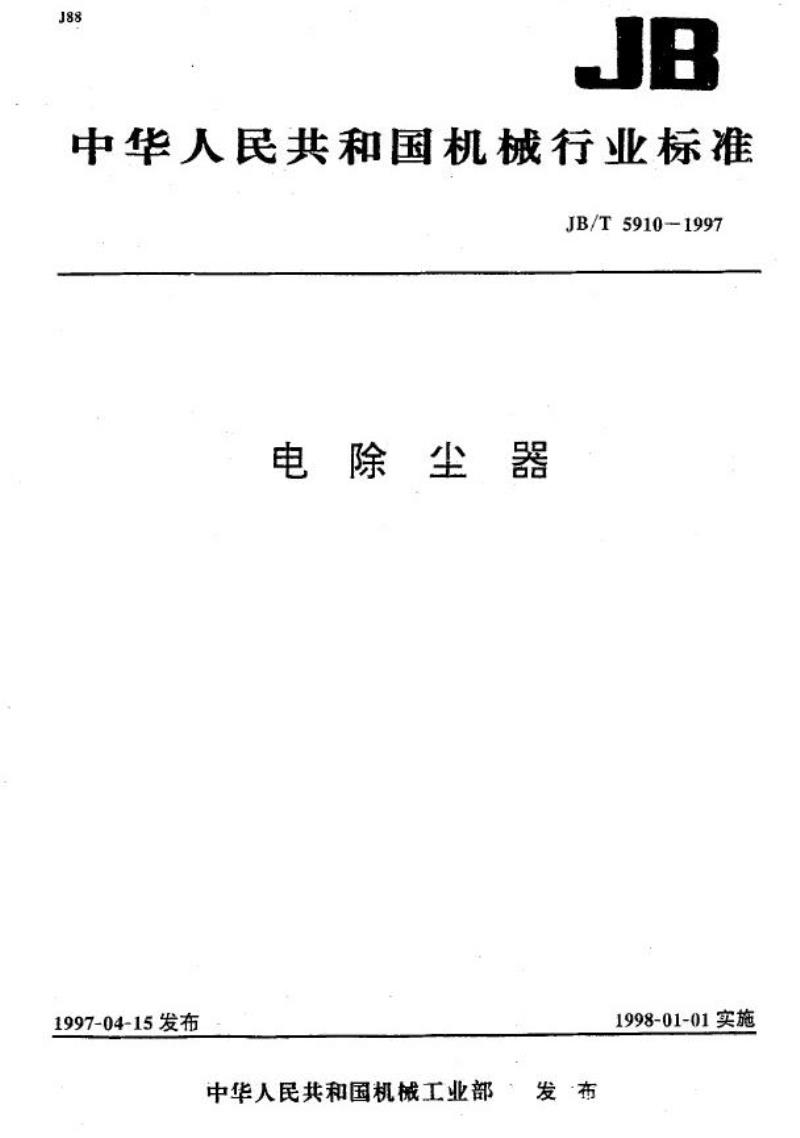

【机械行业标准(JB)】 电除尘器

J88
JB
中华人民共和国机械行业标准
JB/T5910-1997
电除尘器
1997-04-15发布
中华人民共和国机械工业部
发布
1998-01-01实施
JB/T5910—1997

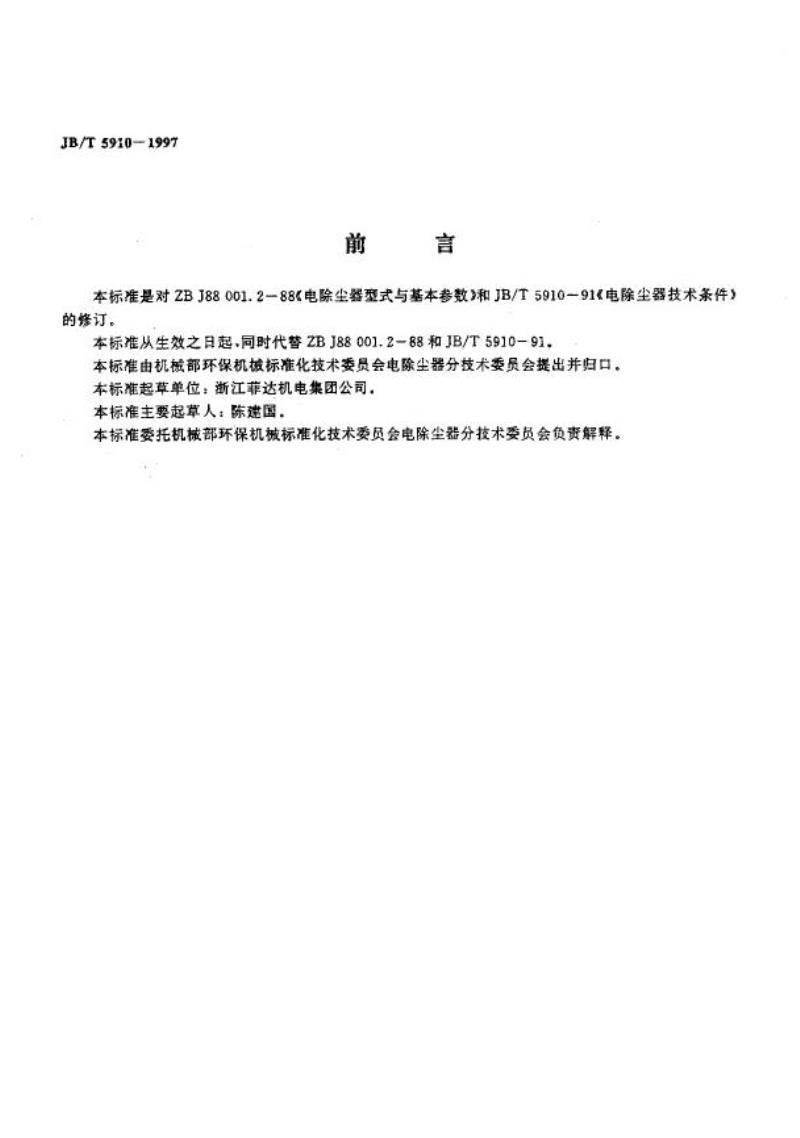

前言
本标准是对ZBJ88001.2-88电除尘器型式与基本参数>和JB/T5910-.914电除尘器技术条件》的修订。
本标准从生效之日起、同时代替2BJ88001.2-88和JB/T5910-91，本标准由机械部环保机被标准化技术要员会电除尘器分技术委员会提出并归口。本标准起草单位：渐江菲达机电集团公司，本标准主要起草人：陈建国。
本标准委托机械部环保机械标准化技术委员会电除尘器分技术委员会负责解释。1范围

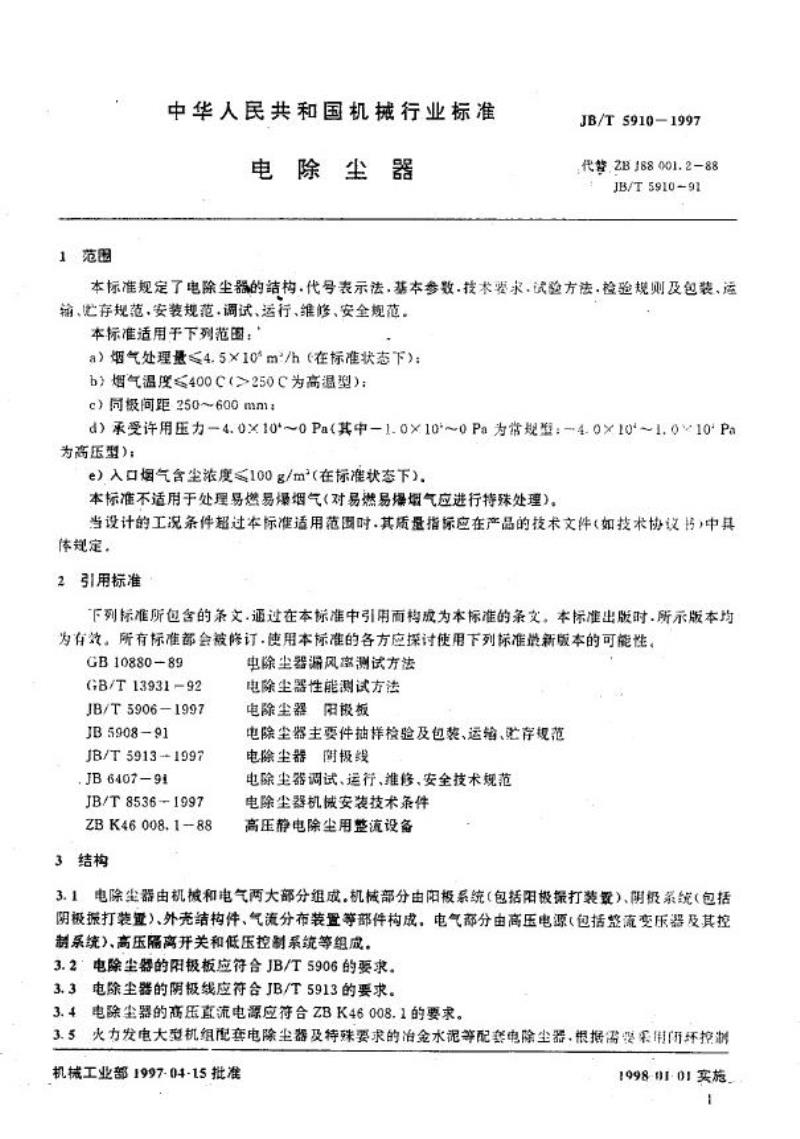

中华人民共和国机械行业标准
电除尘器
JB/T5910-1997
代警ZBJ88001.2-88
JB/T 591091
本标准规定了电除尘器的结构.代号表示法，基本参数.技术要求，试验方法，检验规则及包装、运输、荐规范，安装规范调试、运行、维修、安全规范。本标准适用于下列范围：
a）烟气处理量%4.5×10°m/h（在标状态下）：b）烟气温度≤400C（>250C为高温型）：c）同极间距250~600mms
d）承受许用压力-4.0×10*~0Pa（其中-1.0×10°~0Pa为常规型：-4.0×10*~1.010*Pa为高压型）：
e）入口烟气含尘浓度≤100g/m（在标准状变下）。本标准不适用于处理易燃易爆烟气（对易燃易爆烟气应进行特殊处理）。当设计的工况条件超过本标准适用范围时.其质量指标应在产品的技术文件（如技术协议钙）中其体规定。
2引用标准
下列标准所包含的条文通过在本标准中引用面构成为本标准的条文。本标准出版时.所示版本均为有效。所有际准部会被修订·使用本标准的各方应探讨使用下列标准微新版本的可能性。GB 10880-89
GB/T 1393192
JB/T 59061997
IB 5908-91
JB/T 5913-1997
JB6407-91
JB/T85361997
ZB K46 008. 188
3结构
电除尘器漏风密测试方法
电除尘器性能测试方法
电除尘器阳极板
电除尘器主要件抽样检验及包装、运输、芒存规范电除尘器闻极线
电除尘器调试、运行、准修、安全技术规范电除尘器机械安装技术条件
高压静电除尘用整流设备
3.1电除尘器由机械和电气两大部分组成。机械部分由阳极系统（包括阳极操打装置）、阴极系统（包括阴极振打装设）、外壳结构件、气流分布装置等部件构成，电气部分由高压电源（包括整流变压器及其控制系统)、高压隔离并关和低压控制系统等组成。3.2电除尘器的阳极板应符合JB/T5906的要求。3.3电除尘器的阴极线应符合JB/T5913的要求。3.4电除尘器的高压直流电源应符合ZBK46008.1的要求。3.5火力发电大型机组配套电除尘器及待殊要求的冶金水泥等配套电除尘器.根据需婴柔用坏控制机械工业部1997-04-15批准
1998-01.01实施
1
系统及智能化管理系统，

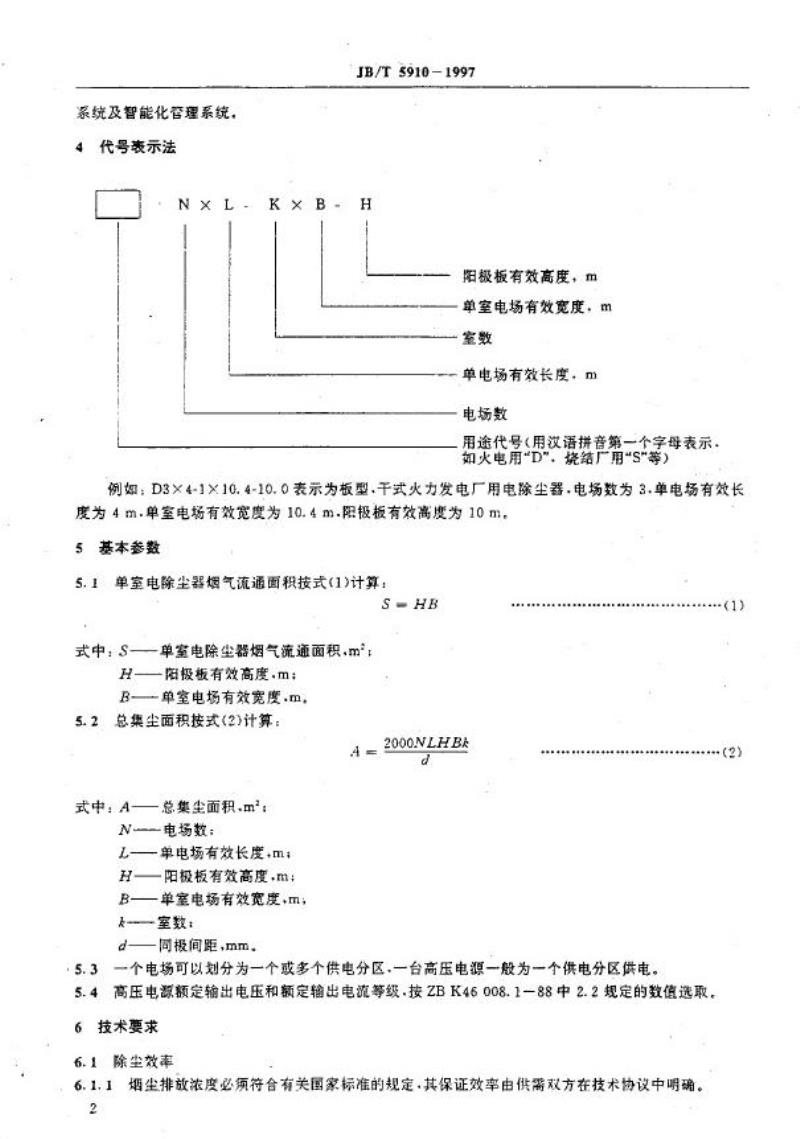

4代号表示法
NXL
K×B-
JB/T5910-1997
H
阳极板有效高度，m
单室电场有效宽度，m
广室数
单电场有效长度，m)
电场数
用途代号（用汶语拼音第一个字母表示，如火电用“D\、烧结广用\S\等）例如：D3×4-1×10.4-10.0表示为板型.干式火力发电厂用电除尘器.电场数为3.单电场有效长度为4m.单室电场有效宽度为10.4m.阳极板有效高度为10m。基本参数
5
5.1单室电除尘器烟气流通面积按式(1)计算：S-HB
1
式中S-
一单室电除尘器烟气流通面积.m：H——阳极板有效高度.m;
B-—单室电场有效宽度.m免费标准下载网bzxz
5.2总集尘面积按式(2)计算：
式中：A一总集尘面积.m
N电场数：
L——单电场有效长度m;
H
阳极板有效高度，m：
一单室电场有效宽度，m：
B-
-室数：
d
同极间距，mm。
42000NLHBK
d
一个电场可以划分为一个或多个供电分区，一台高压电源一般为一个供电分区供电，:5.3
5.4高压电源额定输出电压和额定输出电流等级.按ZBK46008.1一88中2.2规定的数值选取，6
技术要求
6.1除尘效率
6.1.1尘排放浓度必须符合有关国家标准的规定，其保证效率由供需双方在技术协议中明确。2
(2
JB/T5910-1997

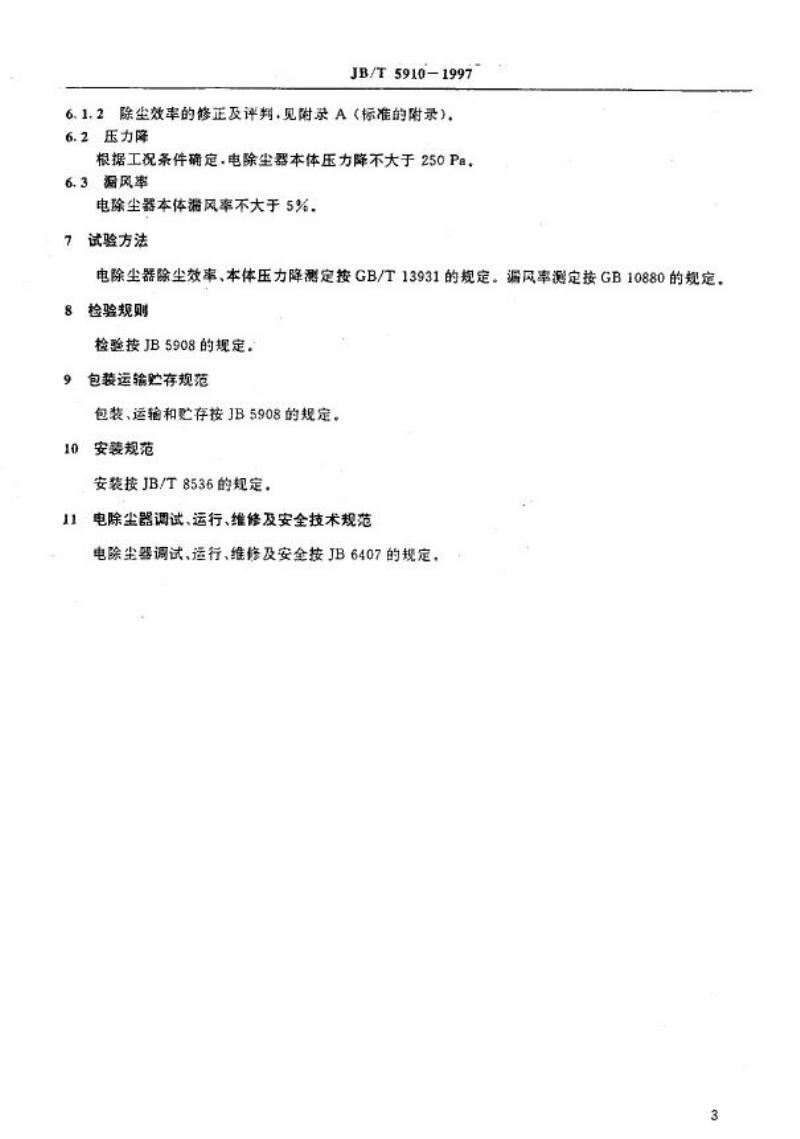

6.1.2除尘效率的修正及评判，见附录A（标准的附录），6.2压力降
根据工况条件确定，电除尘器本体压力降不大于250Pa6.3漏风率
电除尘器本体漏风率不大于5%，试验方法
电除尘器除尘效率、本体压力降避定按GB/T13931的规定。调风率测定接GB10880的规定，检验规则
8
检验按JB5908的规定。
9
包装运输贮存规范
包装、运输和贮存按JB5908的规定。安装规范
10
安装按JB/T8536的规定。
11电除尘器调试、运行、维修及安全技术规范电除尘器调试、运行、维修及安全按JB6407的规定，除尘效率的修正方法有两种。
JB/T5910-1997
附录A
（标准的附录）
除尘效率的修正方法及评判
第一种方法：把考核时的实效率从工况条件修正到设计条件，在没计条件下行评判=(1-e) × 100%
Ke Kic.
K二ln(
100
100
C=C XC xC
式中：及一修正到设计条件下的除尘效率：折工况条件下的实测效率：
C、C、C,.~分别为烟气量、耀气湿度，含蔬等修正系数。当必加测说明除尘器效率考核已经合格。其中为设计条件下的保证效率。第二种方法：把保证效率从设计条件修正到工况条件，在工况条件下进行评判。%=(1-)×100
KKrC
Kg=ln1%
100
C aC VC xCx
当析含次则说明除尘器效率考核已经合格，同时，如果实测效率单经大于或等于保证效率，谢认为电除尘器效率考核已经合格.而不管是否经过效率修正
