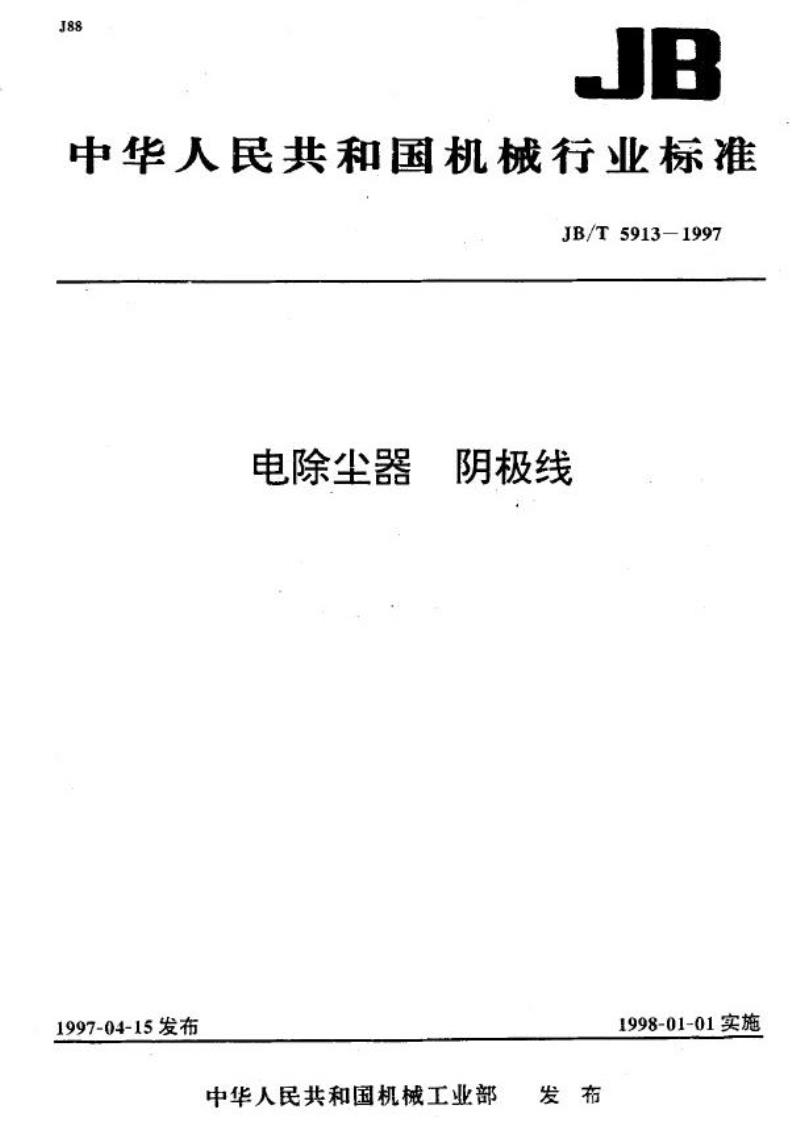

【机械行业标准(JB)】 电除尘器 阴极线

中华人民共和国机械行业标准
JB/T5913-1997
电除尘器
1997-04-15发布
阴极线
1998-01-01实施
中华人民共和国机械工业部
JB/T5913-1997

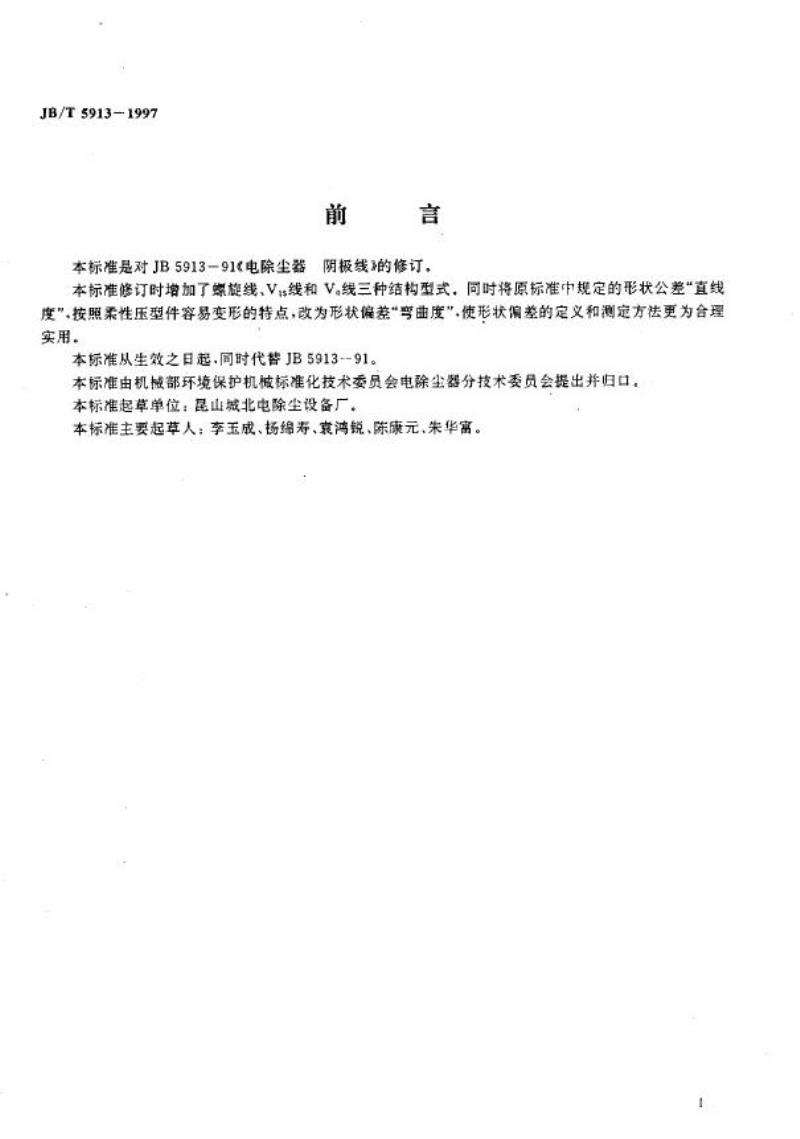

本标准是对JB5913一91<电除尘器阴极线的修订。本标准修订时增加了螺旋线、V，线和V。线三种结构型式，同时将原标准中规定的形状公差“直线度”，按照柔性压型件容易变形的特点，改为形状偏差“弯曲度”，使形状偏差的定义和测定方法更为合理实用。
本标准从生效之日起.同时代替JB5913--91。本标准由机械部环境保护机械标准化技术委员会电除尘器分技术委员会提出并归口。本标准起草单位：昆山城北电除尘设备厂本标准主要起草人：李玉成、杨绵寿、衰湾锐、陈康元、朱华富。范围

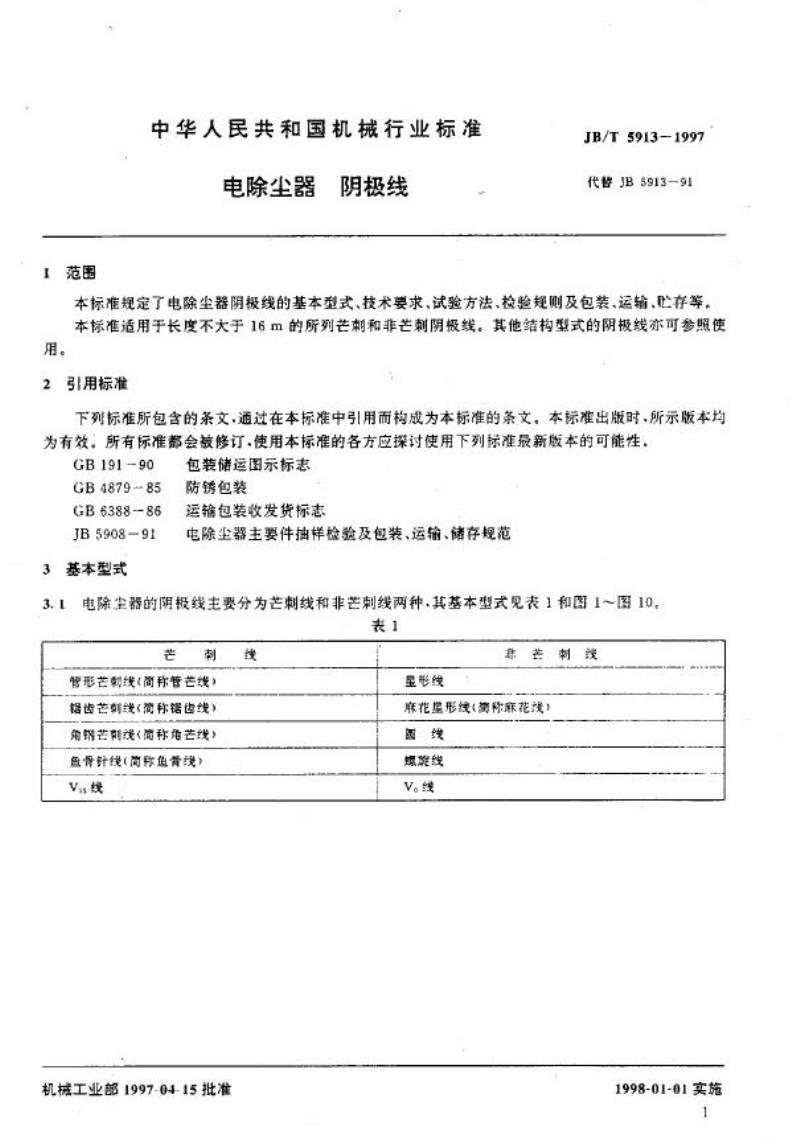

中华人民共和国机械行业标准
电除尘器
阴极线
JB/T 59131997
代警JB5913—91
本标准规定了电除尘器阴极线的基本型式、技术要求、试验方法，检验规则及包装、运输，存等。本标准适用于长度不大于16m的所列芒刺和非老剩阴极线。其他结构型式的阴极线亦可参照使用。
引用标准
下列标准所包含的条文.通过在本标准中引用而构成为本标准的条文，本标准出版时.所示版本均为有效。所有标准都会被修订.使用本标准的各方应探讨使用下列标准最新版本的可能性GB 191-90
GB 4879-85
GB 6388-86
JB590891
基本型式
包装储运图示标志
防锈包装
运输包装收发货标志
电除尘器主要件抽样检验及包装、运输、储存规范电除尘器的阴极线主要分为芒刺线和非芒刺线两种.其基本型式见表1和图1～图10。表1
管形芒朝线（简称管芒线）
铝齿芒线（简称铝齿线）
角锅芒刺戏（简称绝苦线）
鱼骨针线（尚称鱼骨线）
Vas线
机械工业部1997-04-15批准
星形线
芒刺线
麻花星形线（离科麻花线）
螺难线
V。线
1998-01-01实施
JB/T 59131997
(b）b型

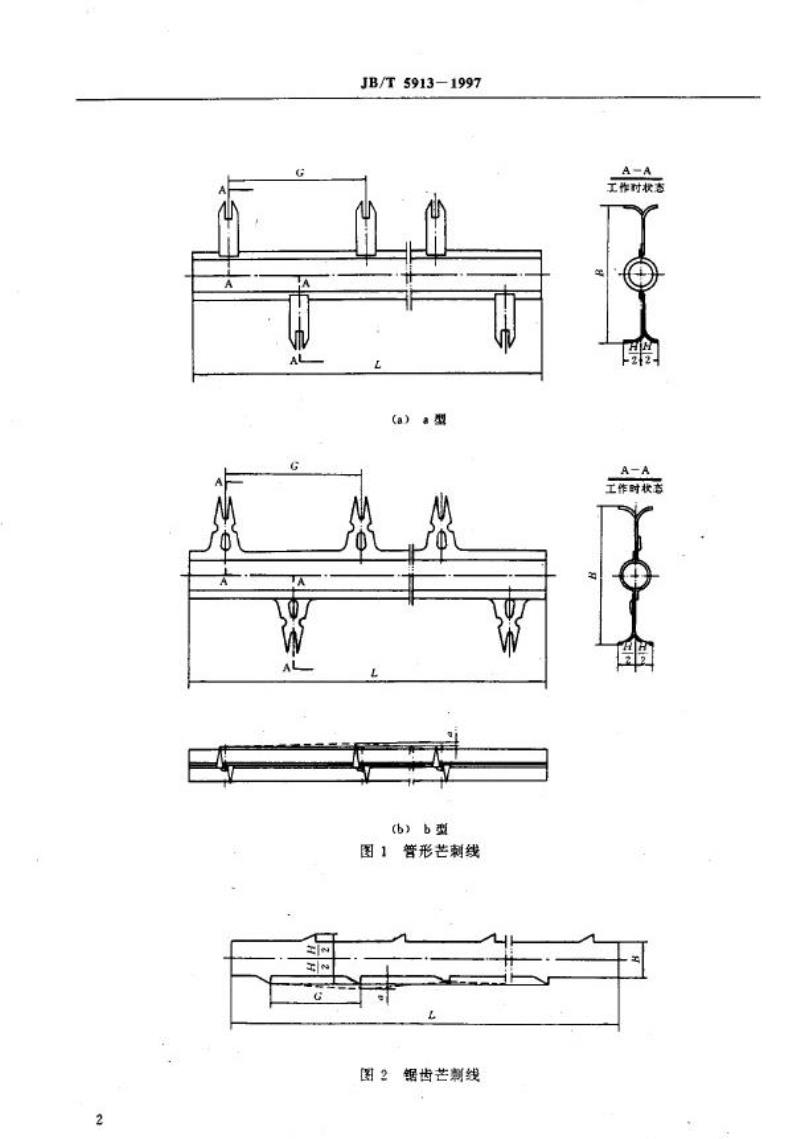

管形芒刺线
图2锯齿芒制线
工作时状态
作时状
JB/T 5913-1997

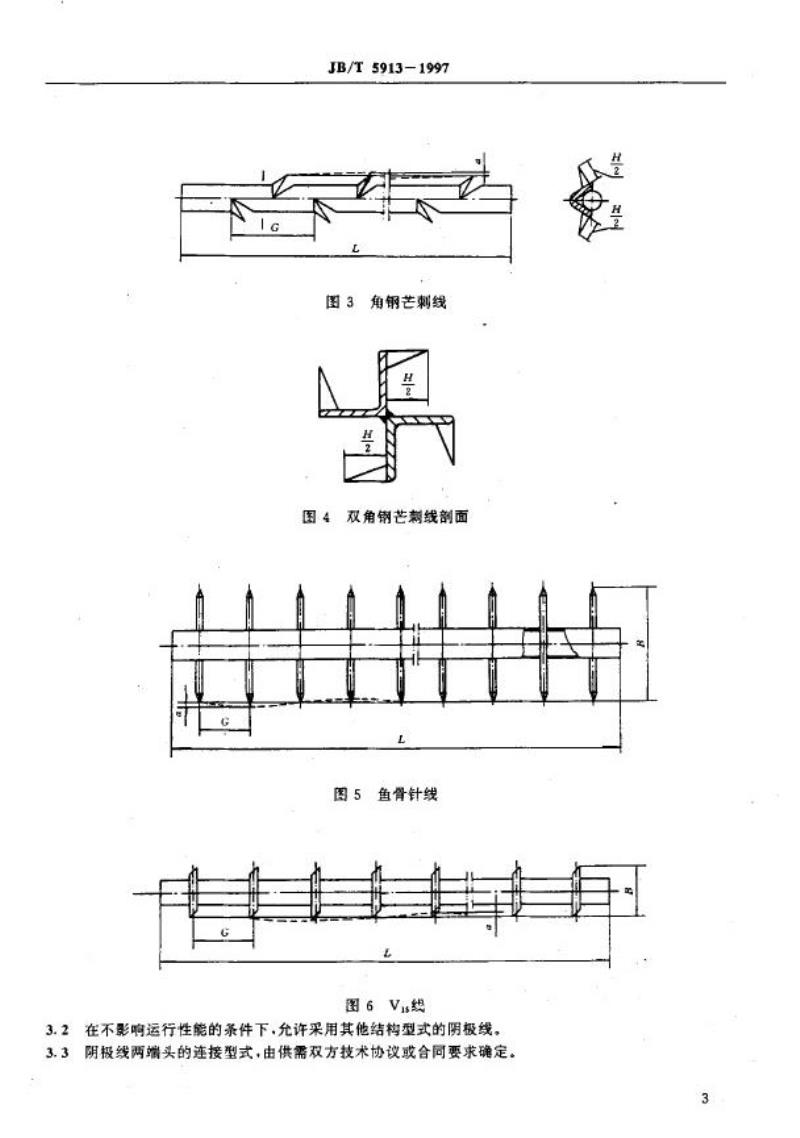

角钢芒刺线
双角钢芒剃线剖面
图5鱼骨针线
图6Vu线
3.2在不影响运行性能的条件下，允许采用其他结构型式的阴极线。3.3阴极线两端头的连接型式，由供需双方技术协议或合同要求确定。4技术要求
4.1材质
JB/T5913-1997
4.1.1阴极线材料的机械性能和化学成分应符合供需双方技术协议（或合同)规定牌号的要求，4.1.2阴极线表面不得有较严重的锈蚀、明显擦伤等影响机械性能的缺陷。4.2芒刺线
芒刺线的尺寸和形状偏差应符合图1～图6和表2的规定。表2芒剌线的尺寸偏差和形状偏差项
长度LbZxz.net
宽度B
刺尖H/2
(成齿高）
相邻刺间距(G)
全长上各制尖端
点连线平行于阳
吸平面的育曲度
智形芒刺线
阴极线长度
解极线长度
角芒线
阴极线长度
100≤10
且≤10±2.5
4.2.2芒刺线及其组合件的各切口应平整.无明显毛制及损伤性划痕。10010
鱼骨针线及Vs线
阴极线长度
≤2500
4.2.3管状芒刺线的芒刺与半圈管采用分体焊接时.其焊点应无出穿管壁现象.焊点的剪力应不小于o.6kN.
4.2.4锯齿线本体部位不允许拼接，4.2.5角钢芒刺线中间应采用交叉断续角焊.其焊点应无击穿母材现象。4.3非芒刺线
4.3.1星形线（图7)与麻花线（图8)表面应光滑.无毛制.不得有硬性弯曲、裂纹、缺口和损伤性划痕，其民寸偏差应符合下列要求：
a）星形线和麻花线长度(L)偏差为主L/1000；b）星形线和麻花线宽度（B)偏差为+0.5mmm
c）星形线和麻花线角尖端曲率半径(r)为<0.3mmtd）麻花线螺旋间距（S)偏差为十0.2mm，图7
JB/T 5913--1997
4.3.2竭能线内外表面手感应光滑.无毛刺及损伤性划痕，其尺寸偏差和形状偏差应符合图9和表3的规定，
偏差类制
尺寸编差
形状偏益
日名称
内径D
长度L
挂约头对
中心平面
偏差代号
4.3.3V.线尺寸偏差和形状偏差应符合图10和表4的规定。图10
误整值
偏差类别
尺寸偏差
形状偏差
5试验方法
5.1芒刺焊点剪切试验
项目名称
长度L
宽度B
JB/T 5913-1997
偏差代号
中心线弯曲度
阴极线长度
≤2500
L/1000.且<10
将阴极线固定在专用夹具上，在芒刺上悬挂重锤进行剪切试验.试验时间不少于3min，5.2弯曲度测定
将阴极线固定在专用夹具上，用一根张紧直线作为测量基准，紧贴在阴极线两端点的芒刺尖端上，测得测量基准与任意一芒刺尖端的景大距离。6检验规则
6.1管状芒刺线的芒刺与半圆管焊接点的剪切强度检验每批不少于三件（每件不少于两点)。6.2每批阴极线的尺寸偏差与形状偏差·按本标准要求和JB5908的规定进行随机抽样检验，7包装、运输及贮存
7.1包装
7.1.1阴极线应密封包装并防止产品变形包装要求符合JB5908的规定。7.1.2包装箱外而的文学、标惠和图案应符合JB6388附GB191的规定，7.1.3防锈包装应符合GB4879的规定。7.1.4制造厂应随同产品发给用户（或安装单位以下投术文件.装入箱内并在箱外做好标志：a）装箱单：
b）产品合格证；
e）产品说明书，
7.2运输
7.2.1期极线在包装运输时，下部须垫平，在起吊力的交点上加势。7.2.2阴极线的包装箱叠放.最多不超过五箱.叠放时不允许包装箱变形。7.3购存
7.3.1阴极线的包装箱遥到现场后，应选择适当的平整室内场地贮存，露天贮存时应避免日晒、雨淋，不得有积水、浸泡和使阴极线变形现象。7.3.2阴极线的包装箱忙存时.应合理摆收.底面必须按标志位置垫平.箱上面不得堆放其他物件，6
