【机械行业标准(JB)】 袋式除尘器用直角式电磁脉冲阀

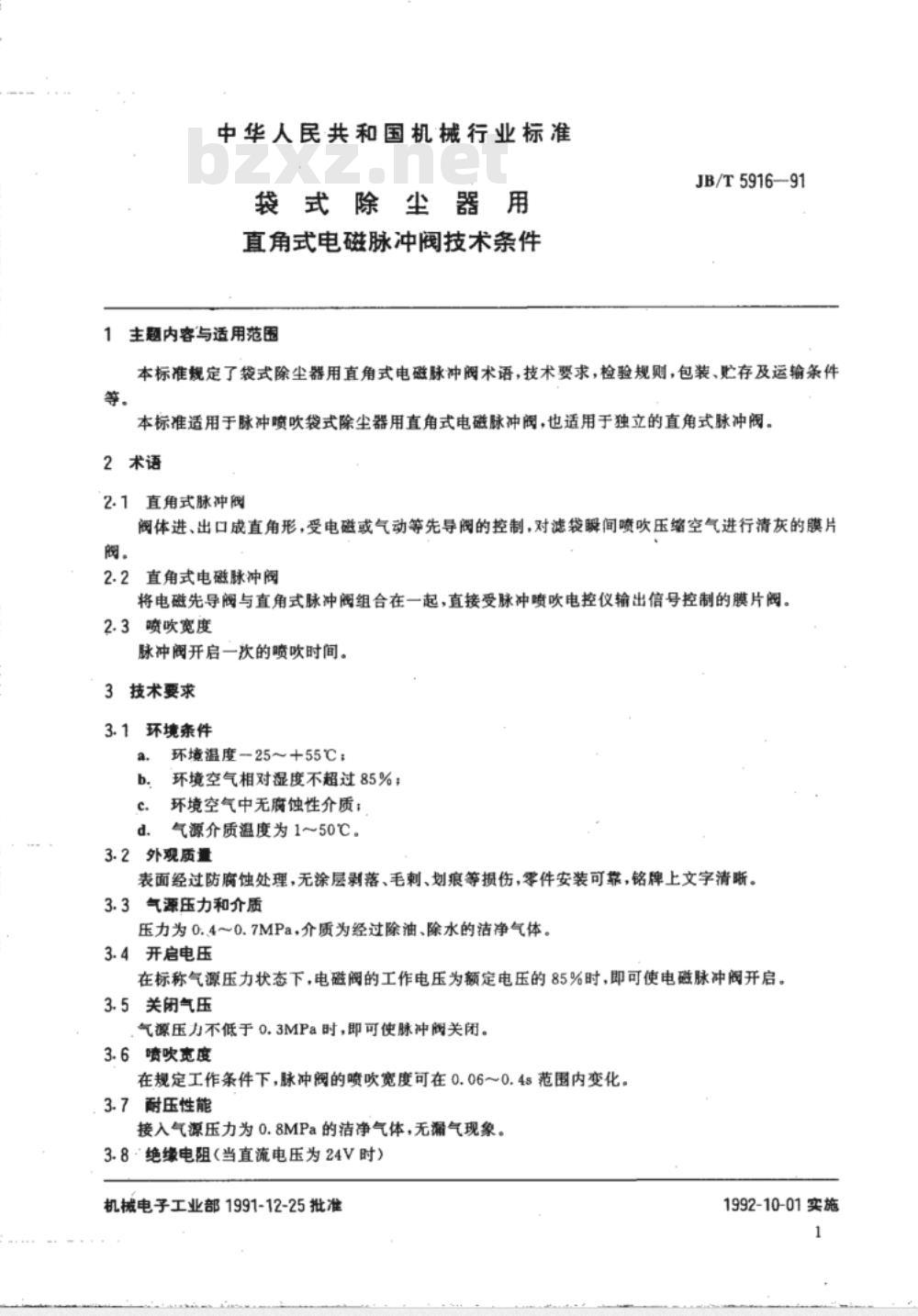

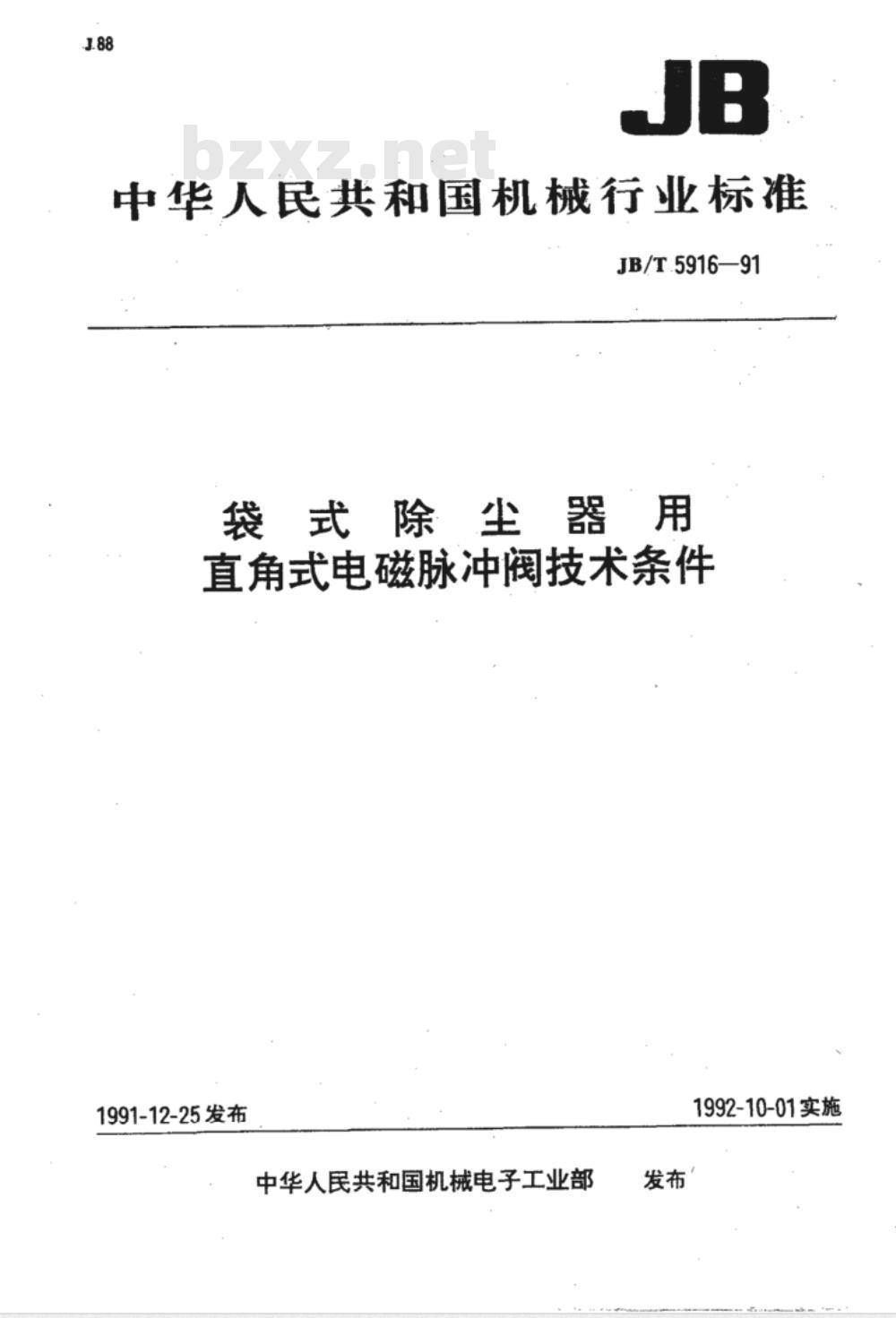

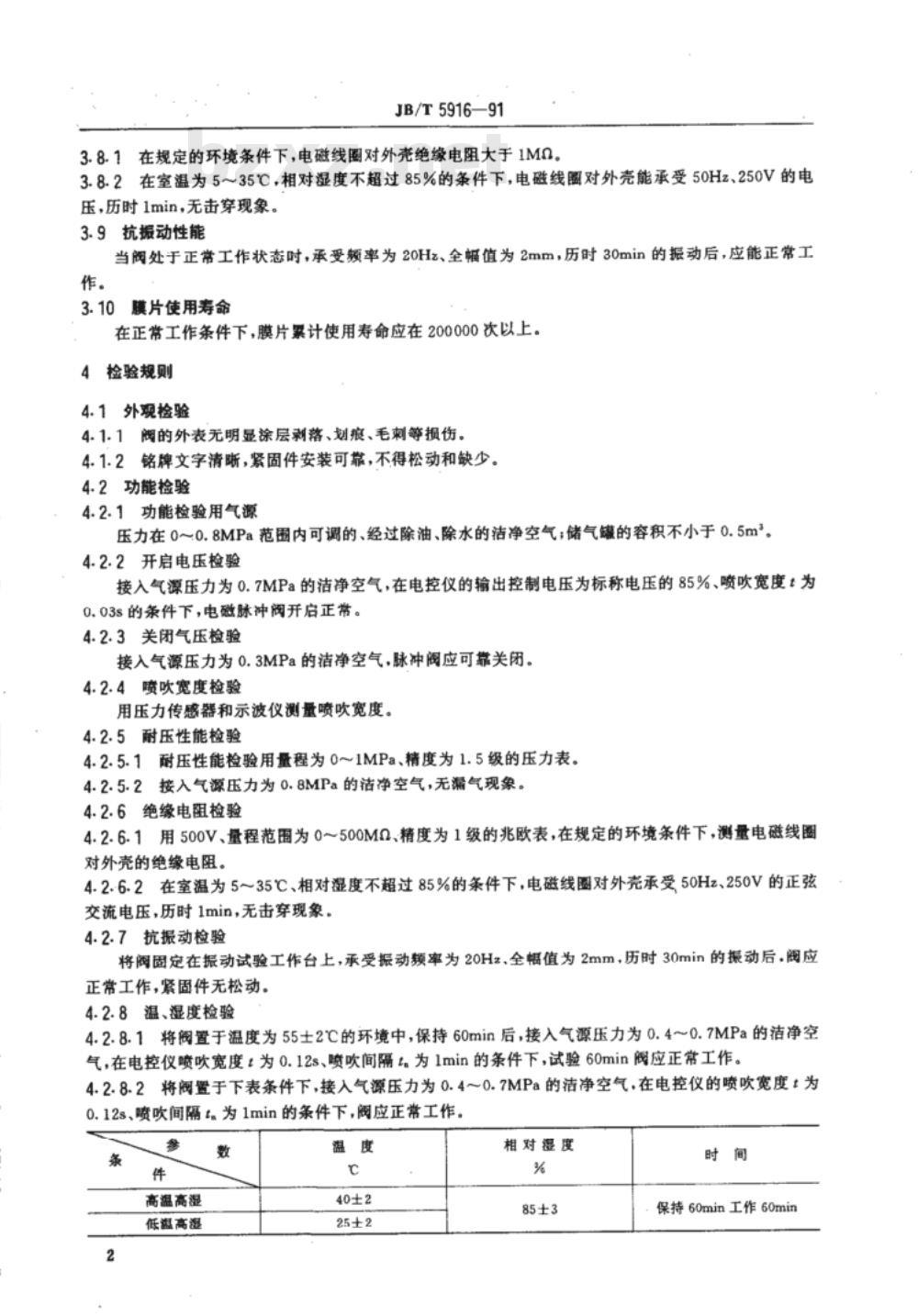

中华人民共和国机械行业标准 JB/T5916—91 袋式除尘器用直角式电磁脉冲阀技术条件 1991-12-25发布 1992-10-01实施 本标准规定了袋式除尘器用直角式电磁脉冲阀的术语、技术要求、检验规则、包装、贮存及运输条件等内容。适用于脉冲喷吹袋式除尘器用直角式电磁脉冲阀，也适用于独立的直角式脉冲阀。 1 主题内容与适用范围 本标准适用于袋式除尘器用直角式电磁脉冲阀的设计、制造和检验。 2 术语 2.1 直角式脉冲阀：阀体进出口成直角形，受电磁或气动等先导控制的膜片阀，主要用于对滤袋进行瞬间喷吹压缩空气清灰。 2.2 直角式电磁脉冲阀：将电磁先导阀与直角式脉冲阀组合在一起，直接受电控仪输出信号控制的膜片阀。 2.3 喷吹宽度：脉冲阀开启一次的喷吹时间。 3 技术要求 3.1 环境条件 - 环境温度：-25～+55℃； - 环境空气相对湿度：不超过85%； - 环境空气中无腐蚀性介质； - 气源介质温度：1～50℃。 3.2 外观质量 阀表面经过防腐蚀处理，无涂层剥落、毛刺、划痕等损伤，零件安装可靠，铭牌文字清晰。 3.3 气源压力和介质 气源压力为0.4～0.7MPa，介质为经过除油、除水的洁净气体。 3.4 开启电压 在标称气源压力状态下，电磁阀的工作电压应为额定电压的85%时即可开启脉冲阀。 3.5 关闭气压 气源压力不低于0.3MPa时，即可使脉冲阀关闭。 3.6 喷吹宽度 在规定工作条件下，脉冲阀的喷吹宽度可在0.06～0.4s范围内变化。 3.7 耐压性能 接入气源压力为0.8MPa的洁净气体，无漏气现象。 3.8 绝缘电阻 - 3.8.1 在规定的环境条件下，电磁线圈对外壳绝缘电阻大于1MΩ。 - 3.8.2 在室温为5～35℃，相对湿度不超过85%的条件下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min，无击穿现象。 3.9 抗振动性能 当阀处于正常工作状态时，承受频率为20Hz、全幅值为2mm，历时30min的振动后，应能正常工作。 3.10 膜片使用寿命 在正常工作条件下，膜片的累计使用寿命应不低于200,000次。 4 检验规则 4.1 外观检验 - 4.1.1 阀的外表无明显涂层剥落、划痕、毛刺等损伤。 - 4.1.2 铭牌文字清晰，紧固件安装可靠，不得松动或缺少。 4.2 功能检验 - 4.2.1 功能检验用气源：压力在0～0.8MPa范围内可调的、经过除油、除水的洁净空气；储气罐的容积不小于0.5m³。 - 4.2.2 开启电压检验：在电控仪输出控制电压为标称电压的85%、喷吹宽度为0.03s的条件下，电磁脉冲阀应正常开启。 - 4.2.3 关闭气压检验：接入气源压力为0.3MPa的洁净空气，脉冲阀应可靠关闭。 - 4.2.4 喷吹宽度检验：使用压力传感器和示波仪测量喷吹宽度。 - 4.2.5 耐压性能检验：用量程为0～1MPa、精度为1.5级的压力表，接入气源压力为0.8MPa的洁净空气，检测是否有漏气现象。 - 4.2.6 绝缘电阻检验：使用500V、量程为0～500MΩ的兆欧表测量电磁线圈对外壳的绝缘电阻。 - 4.2.7 抗振动检验：将阀固定在振动试验台上，承受20Hz频率、2mm全幅值的振动，持续30min后阀应能正常工作，紧固件无松动现象。 - 4.2.8 温湿度检验：将阀置于温度为40±2℃、相对湿度为85±3%的环境中，试验60min，阀应正常工作。 - 4.2.9 膜片使用寿命检验：按标准条件检验膜片的累计使用寿命。
