【机械行业标准(JB)】 液压二通插装阀 图形符号

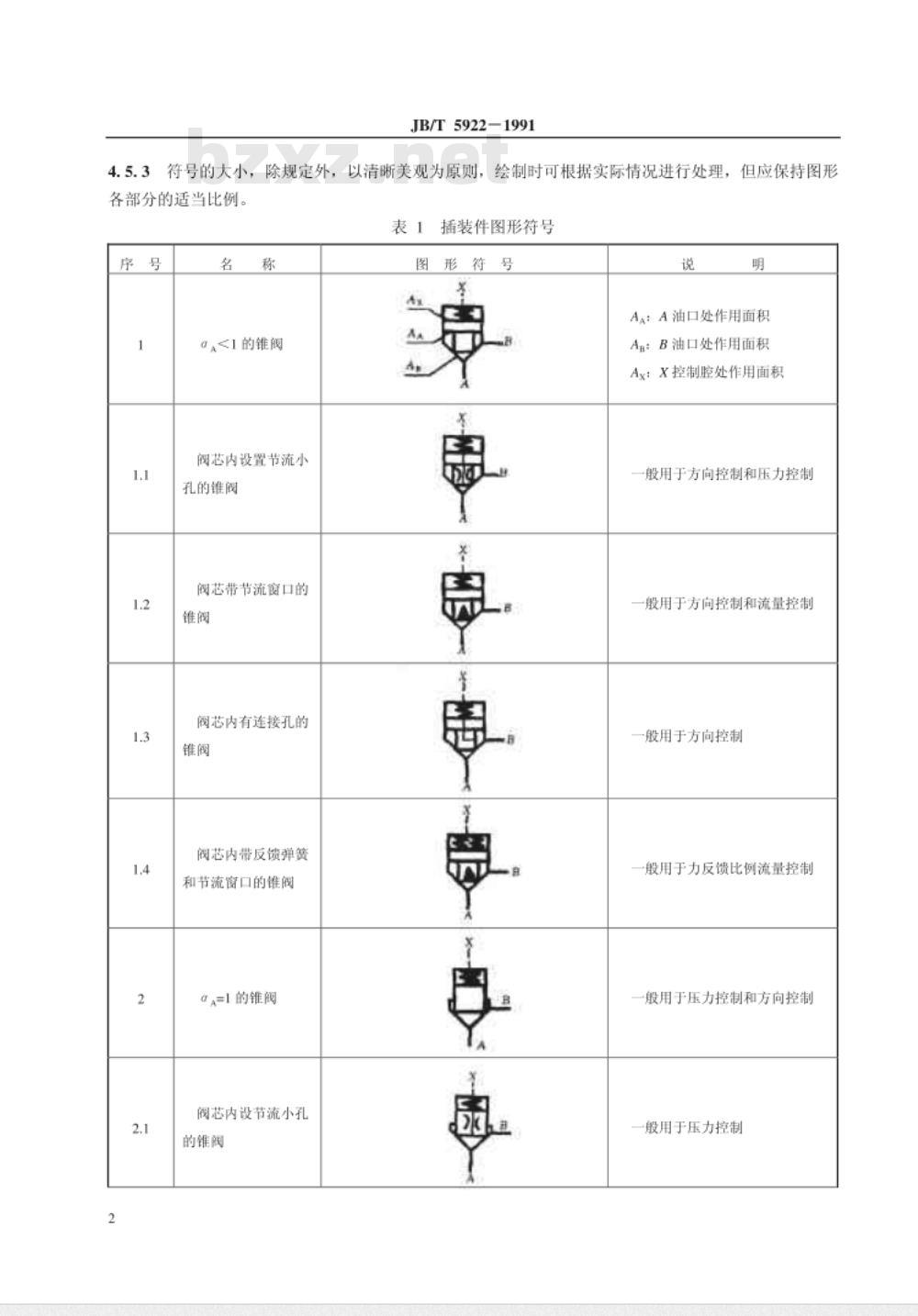

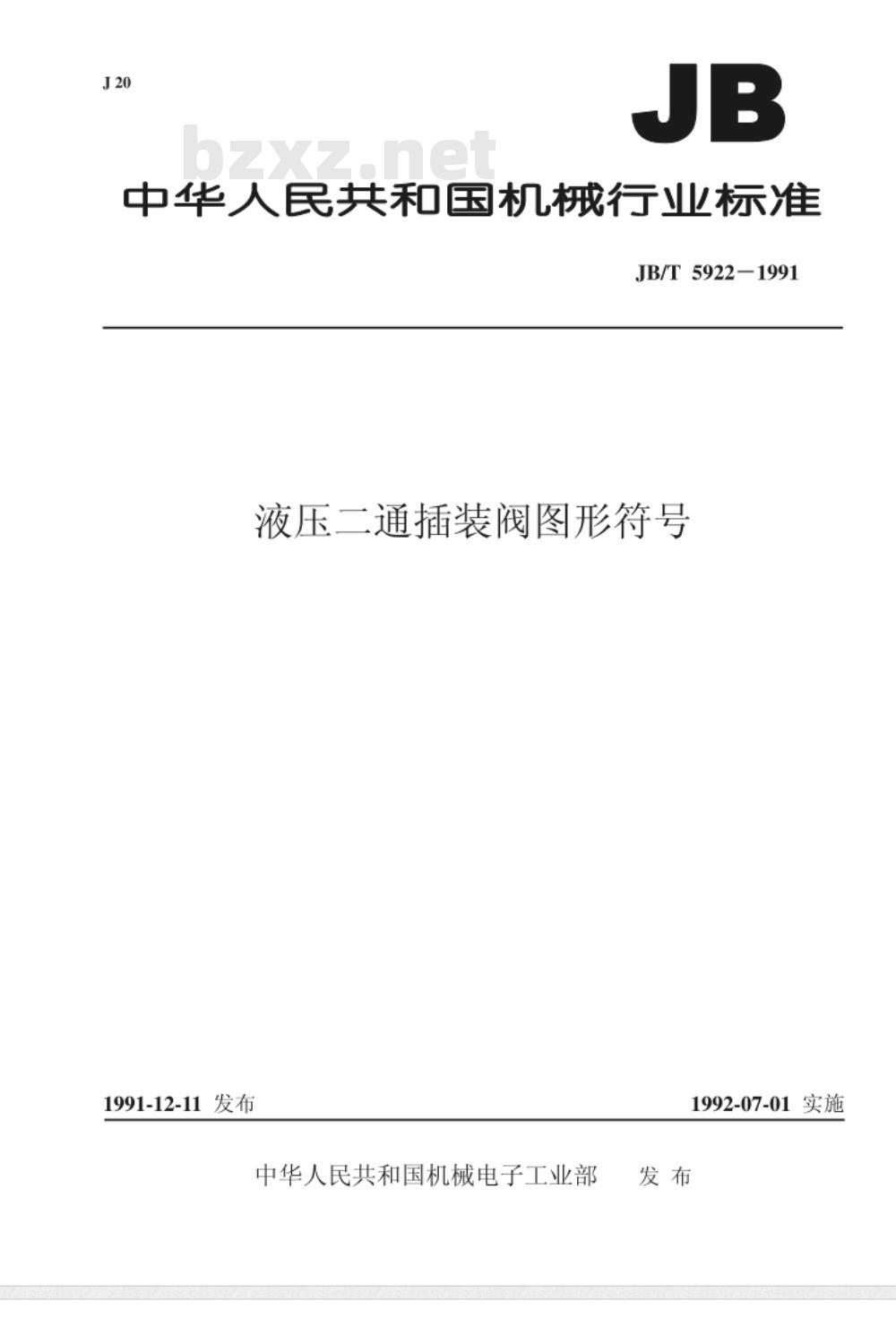

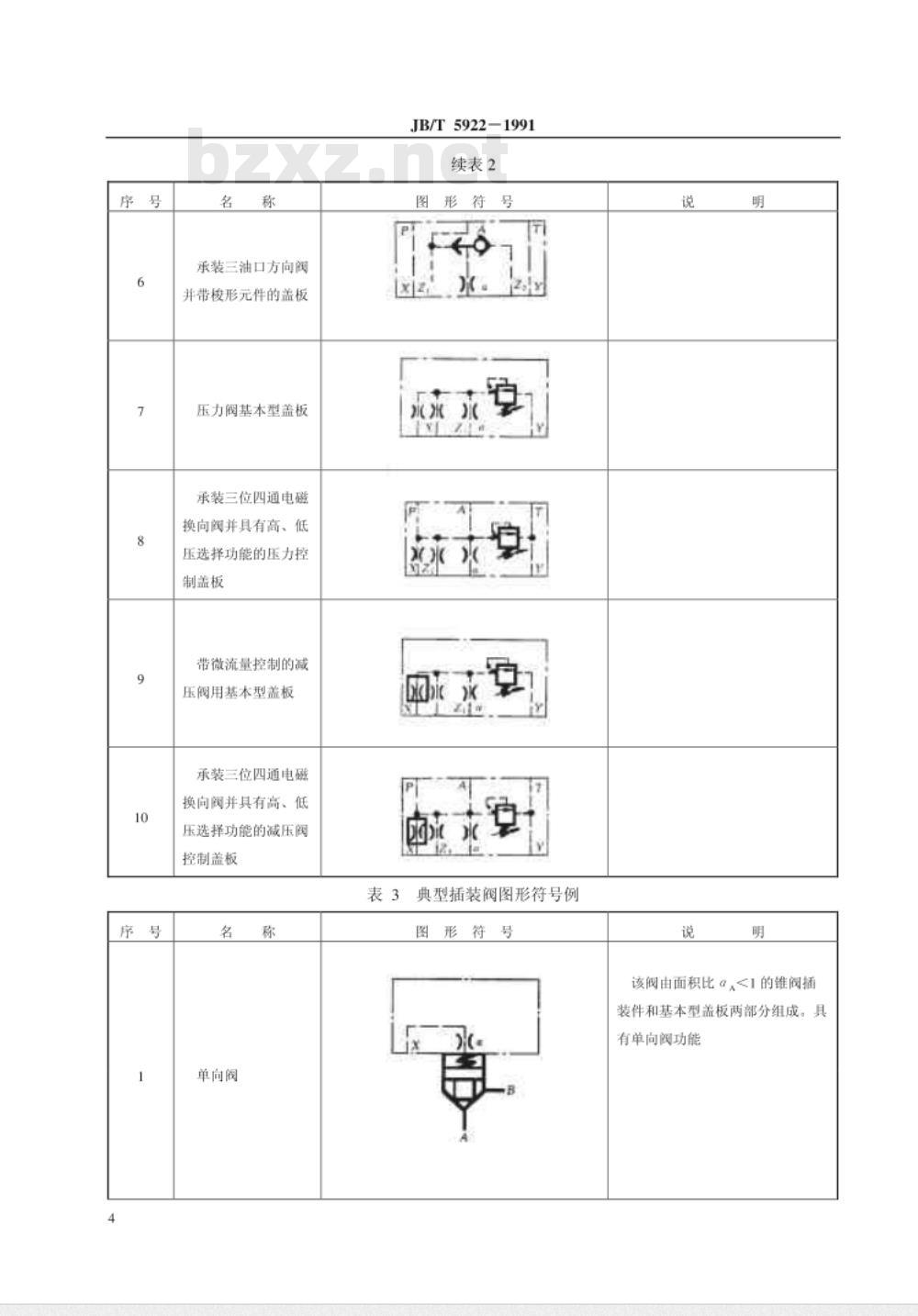

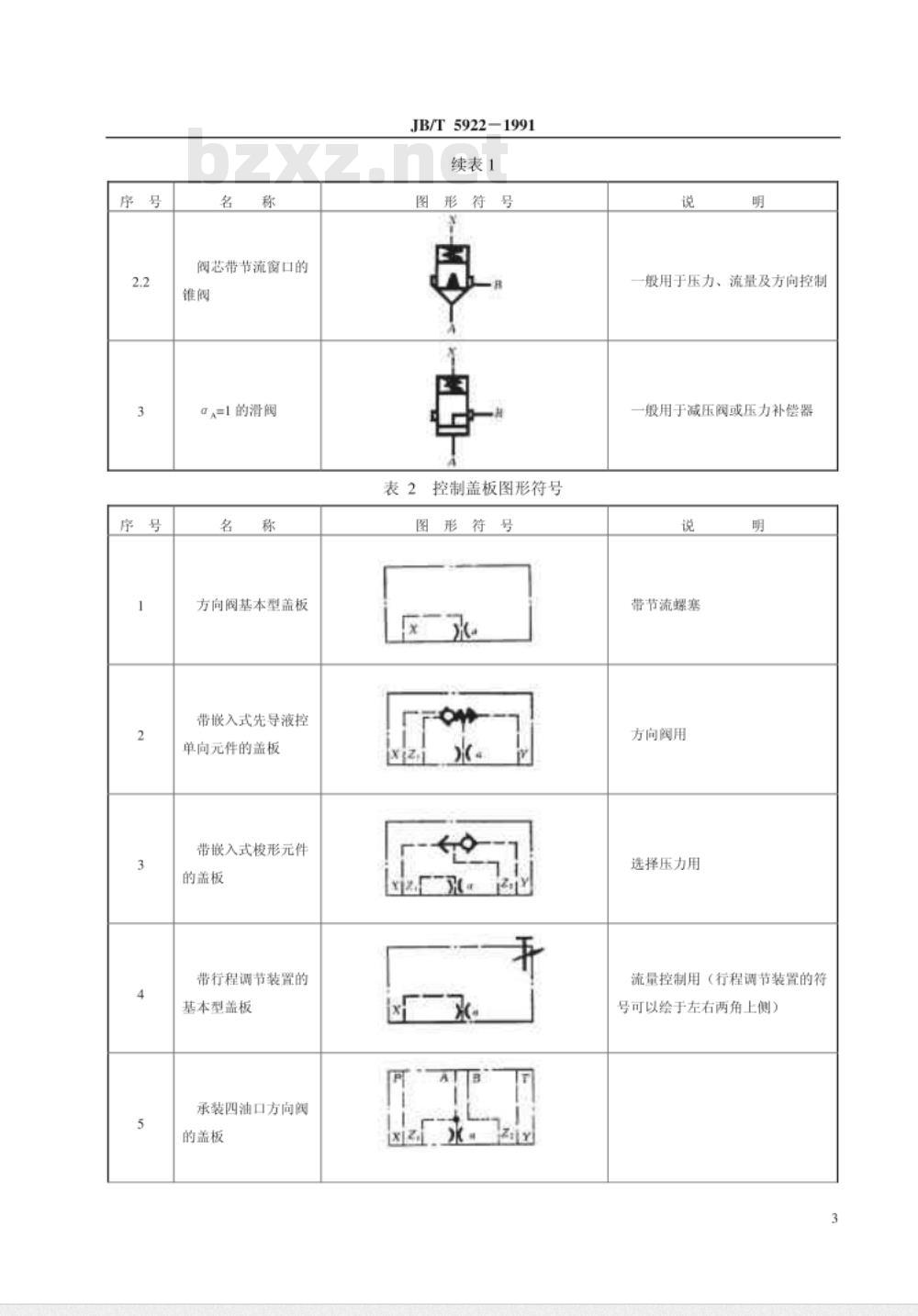

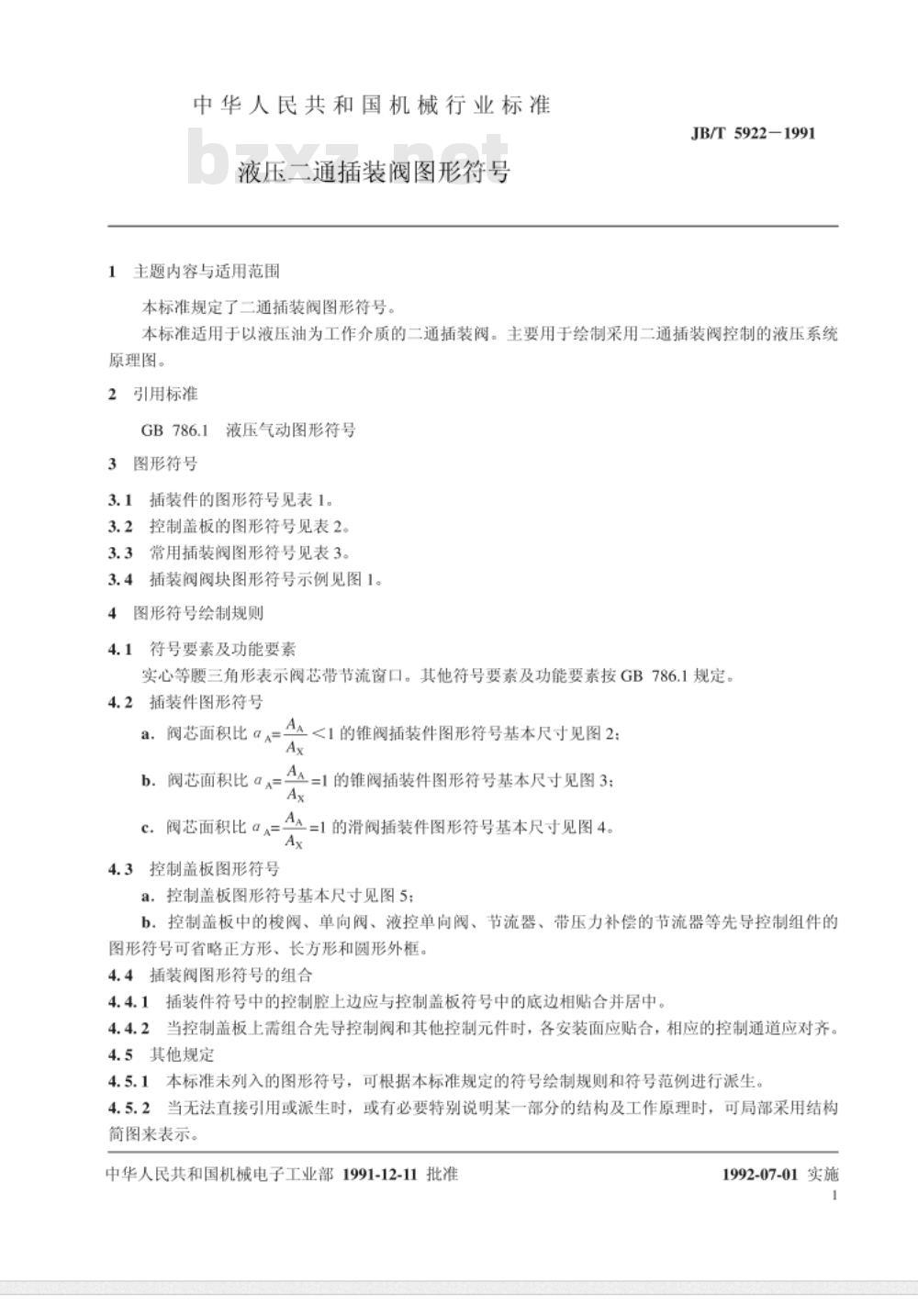

中华人民共和国机械行业标准 JB/T 5922-1991 液压二通插装阀图形符号 1991-12-11发布，1992-07-01实施。本标准规定了二通插装阀图形符号，适用于以液压油为工作介质的二通插装阀，主要用于绘制采用二通插装阀控制的液压系统原理图。 1 主题内容与适用范围 本标准规定了二通插装阀图形符号。JB/T 5922-1991 本标准适用于以液压油为工作介质的二通插装阀，主要用于绘制采用二通插装阀控制的液压系统原理图。 2 规范性引用文件 GB 786.1 液压气动图形符号 3 图形符号 3.1 插装件的图形符号见表1。 3.2 控制盖板的图形符号见表2。 3.3 常用插装阀图形符号见表3。 3.4 插装阀阀块图形符号示例见图1。 4 图形符号绘制规则 4.1 符号要素及功能要素 实心等腰三角形表示阀芯带节流窗口。其他符号要素及功能要素按GB 786.1规定。 4.2 插装件图形符号 阀芯面积比 AA<1 的锥阀插装件图形符号基本尺寸见图2；阀芯面积比 AA=1 的锥阀插装件图形符号基本尺寸见图3。 4.3 控制盖板图形符号 控制盖板图形符号基本尺寸见图4；控制盖板中的梭阀、单向阀、液控单向阀、节流器、带压力补偿的节流器等先导控制组件的图形符号可省略正方形、长方形和圆形外框。 4.4 插装阀图形符号的组合 插装件符号中的控制腔上边应与控制盖板符号中的底边相贴合并居中。 4.5 其他规定 4.5.1 本标准未列入的图形符号，可根据本标准规定的符号绘制规则和符号范例进行派生。 4.5.2 当无法直接引用或派生时，或有必要特别说明某一部分的结构及工作原理时，可局部采用结构简图来表示。 4.5.3 符号的大小，除规定外，以清晰美观为原则，绘制时可根据实际情况进行处理，但应保持图形各部分的适当比例。 表1 插装件图形符号 序号 名称 图形符号 说明 1.1 αA<1 的锥阀 一般用于方向控制和压力控制 1.2 阀芯内设置节流小孔的锥阀 一般用于方向控制和流量控制 1.3 阀芯带节流窗口的锥阀 一般用于方向控制 1.4 阀芯内有连接孔的锥阀 一般用于力反馈比例流量控制 2.1 闵芯内带反馈弹簧和节流窗口的锥阀 一般用于压力控制和方向控制 表2 控制盖板图形符号 序号 名称 图形符号 说明 10 承装三油口方向阀并带梭形元件的盖板 一般用于压力、流量及方向控制 11 带嵌入式先导液控单向元件的盖板 一般用于减压阀或压力补偿器 表3 典型插装阀图形符号例 序号 名称 图形符号 说明 2 方向流量复合控制压力控制阀 该阀由阀芯面积比α<1并带节流窗口的锥阀插装件，带行程调节装置的控制盖板和二位三通电磁先导阀（球式）三部分组成，具有二位二通方向控制和节流控制的功能。 2 压力控制阀 该阀由阀芯面积比α=1的锥阀插装件、具有高、低压选择功能的减压阀控制盖板、叠加式调压阀和三位四通电磁换向阀（滑阀式）组成，具有高低压选择和卸荷控制功能。
