中华人民共和国机械行业标准
JB/T591991
曲轴连杆径向柱塞液压马达
安装法兰与轴伸的尺寸和标记(一）1991-12-11发布
中华人民共和国机械电子工业部1992-07-01实施
中华人民共和国机械行业标准
曲轴莲杆径向柱塞液压马达
安装法兰与轴伸的尺寸和标记()JB/T591991

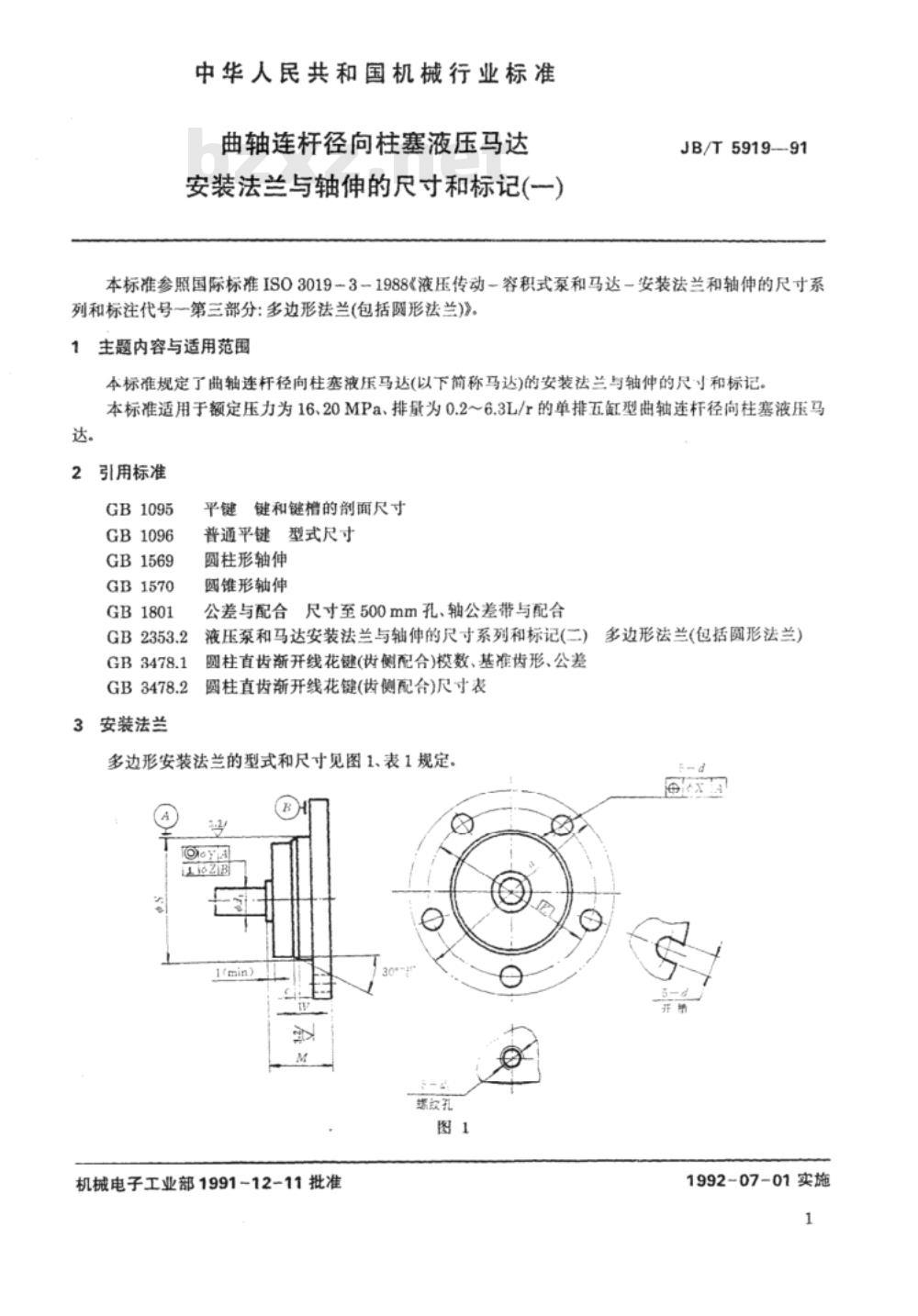

本标准参照国际标准IS03019-3-1988《液压传动－容积式泵和马达－安装法兰和轴仲的尺寸系列和标注代号一第三部分：多边形法兰(包括圆形法兰)》。主题内容与适用范围
本标准规定了曲轴连杆径向柱塞液压马达(以下简称马达)的安装法兰与轴伸的尺寸和标记。本标准适用于额定压力为16、20MPa、排量为0.2~6.3L/r的单排五缸型曲轴连杆径向柱塞液压马达。
2引用标准
GB1095
GB1096
GB1569
GB1570
GB1801
3安装法兰
平键键和键槽的削面尺寸
普通平键型式尺寸
圆柱形轴伸
圆锥形轴伸

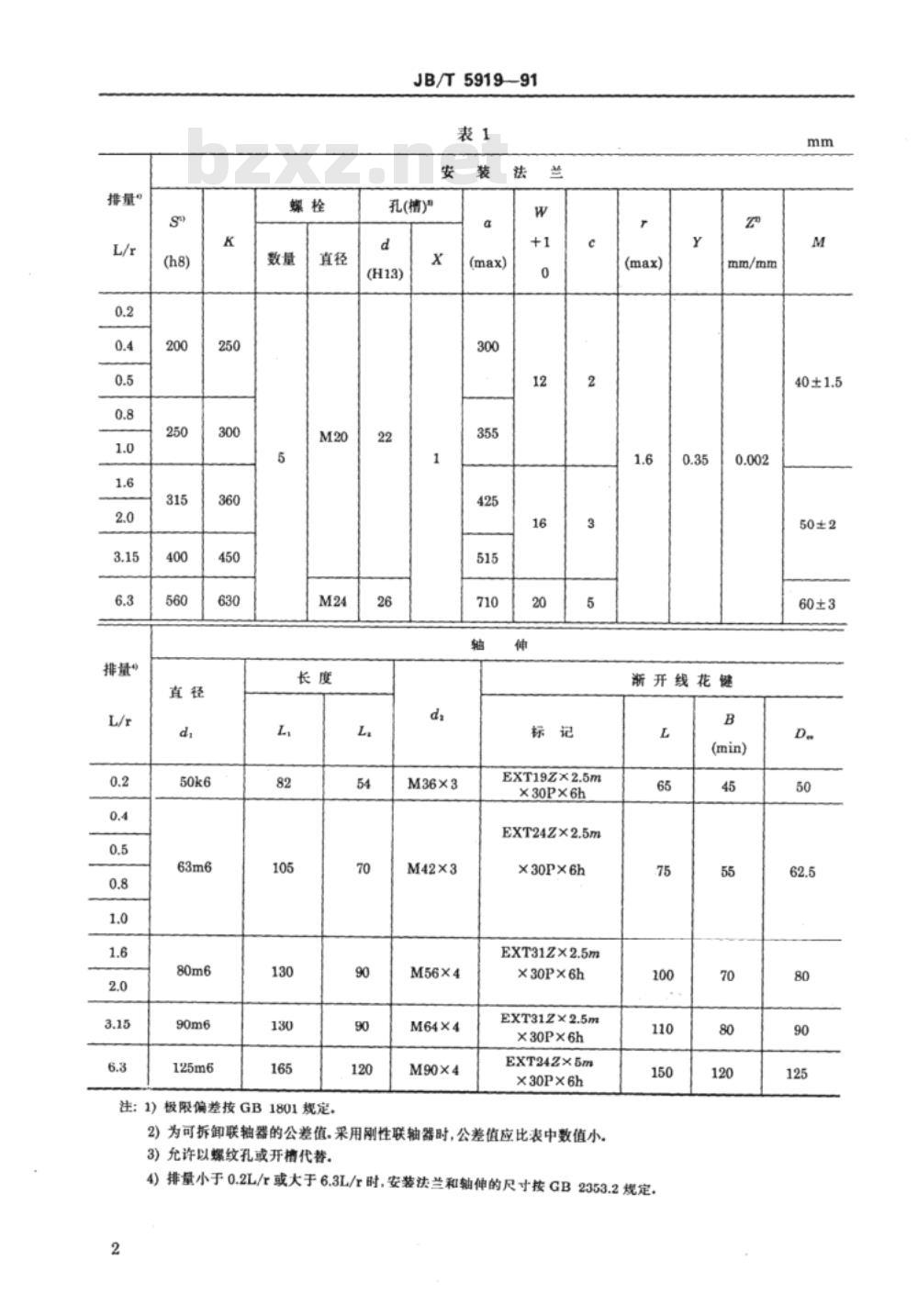

公差与配合尺寸至500mm孔、轴公差带与配合液压泵和马达安装法兰与轴伸的尺寸系列和标记(二)圆柱直齿渐开线花键（齿侧配合)模数、基准齿形、公差圆柱直齿渐开线花键（齿侧配合)尺寸表多边形安装法兰的型式和尺寸见图1、表1规定。?
螺较孔
机械电子工业部1991-12-11批准多边形法兰(包括圆形法兰)
1992-07-01实施
排量-
注：1）极限偏差按GB1801规定。JB/T591991
孔(槽)
M36×3
M42×3
M56×4
M64×4
M90×4
EXT19ZX2.5m
×30P×6h
EXT24ZX2.5m
×30P×6h
EXT31Z×2.5m
×30P×6h
EXT31ZX2.5m
×30P×6h
EXT24Z×5m
X30P×6h
2）为可拆卸联轴器的公差值。采用刚性联轴器时，公差值应比表中数值小。3）允许以螺纹孔或开代替。
浙开线花链
4）排量小于0.2L/r或大于6.3L/r时，安装法兰和轴伸的尺寸按GB2353.2规定。2

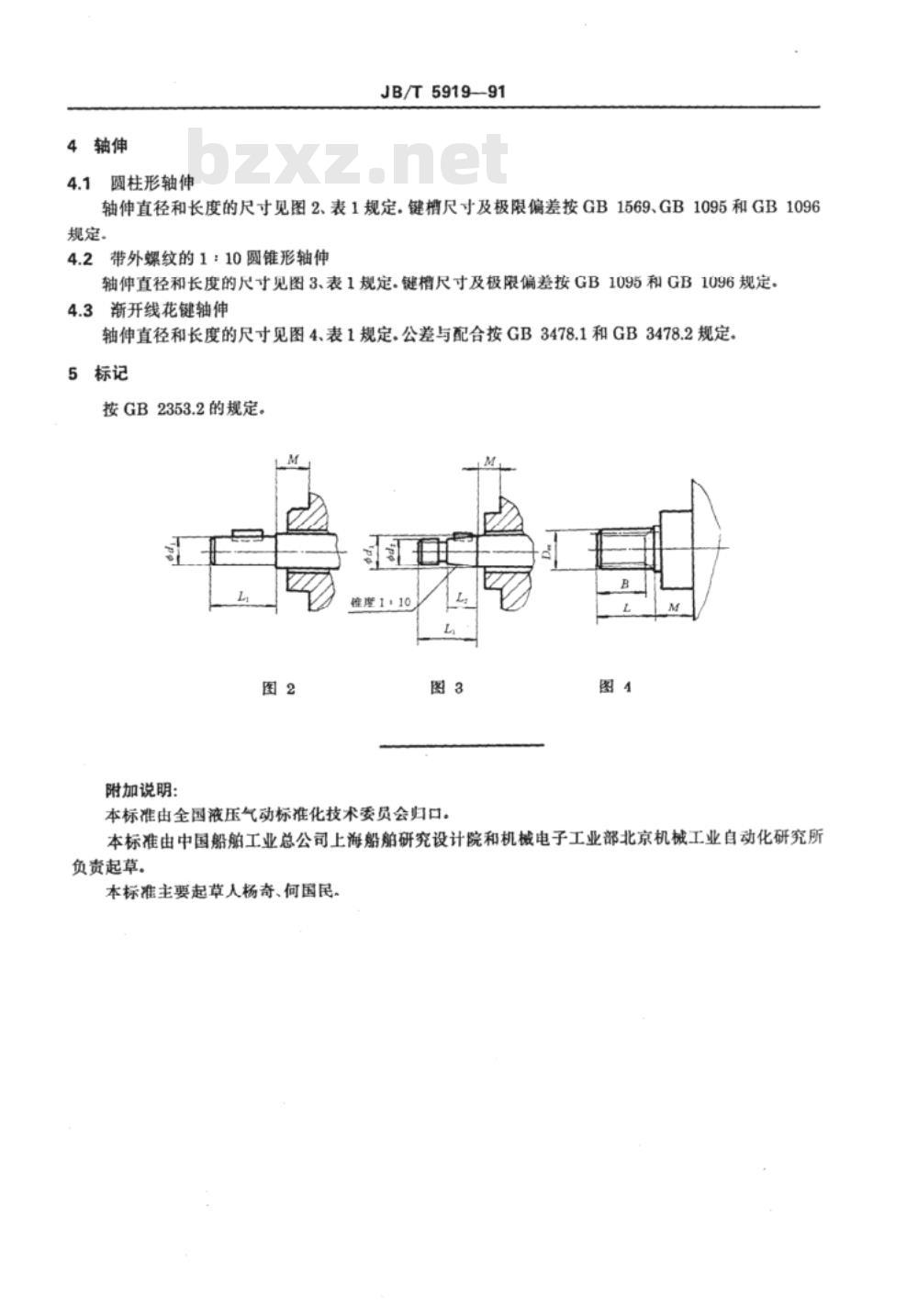

4轴伸
4.1圆柱形轴伸
JB/T591991
轴伸直径和长度的尺寸见图2、表1规定。键槽尺寸及极限偏差按GB1569、GB1095和GB1096规定。
4.2带外螺纹的1：10圆锥形轴伸轴伸直径和长度的尺寸见图3、表1规定。键槽尺寸及极限偏差按GB1095和GB1096规定。4.3渐开线花键轴伸
轴伸直径和长度的尺寸见图4、表1规定.公差与配合按GB3478.1和GB3478.2规定。5标记
按GB2353.2的规定。
准周1：
附加说明：
本标准由全国液压气动标准化技术委员会归口。本标准由中国船舶工业总公司上海船舶研究设计院和机械电子工业部北京机械工业自动化研究所负责起草。
本标准主要起草人杨奇、何国民。中华人民共和国
机械行业标准
曲轴连杆径向柱塞液压马达
安装法兰与轴伸的尺寸和标记(一)JB/T5919-91
机械电子工业部机械标准化研充所出版发行机械电子工业部机械标准化研究所印刷（北京8144信箱邮编100081）
版权专有www.bzxz.net
不得翻印
开本880×1230
01/16印张1/2
字数6000
1992年4月第一版
1992年4月第一次印刷
印数0.001-500定价1.60元
编号0796
