【机械行业标准(JB)】 电除尘器振打系统 通用技术条

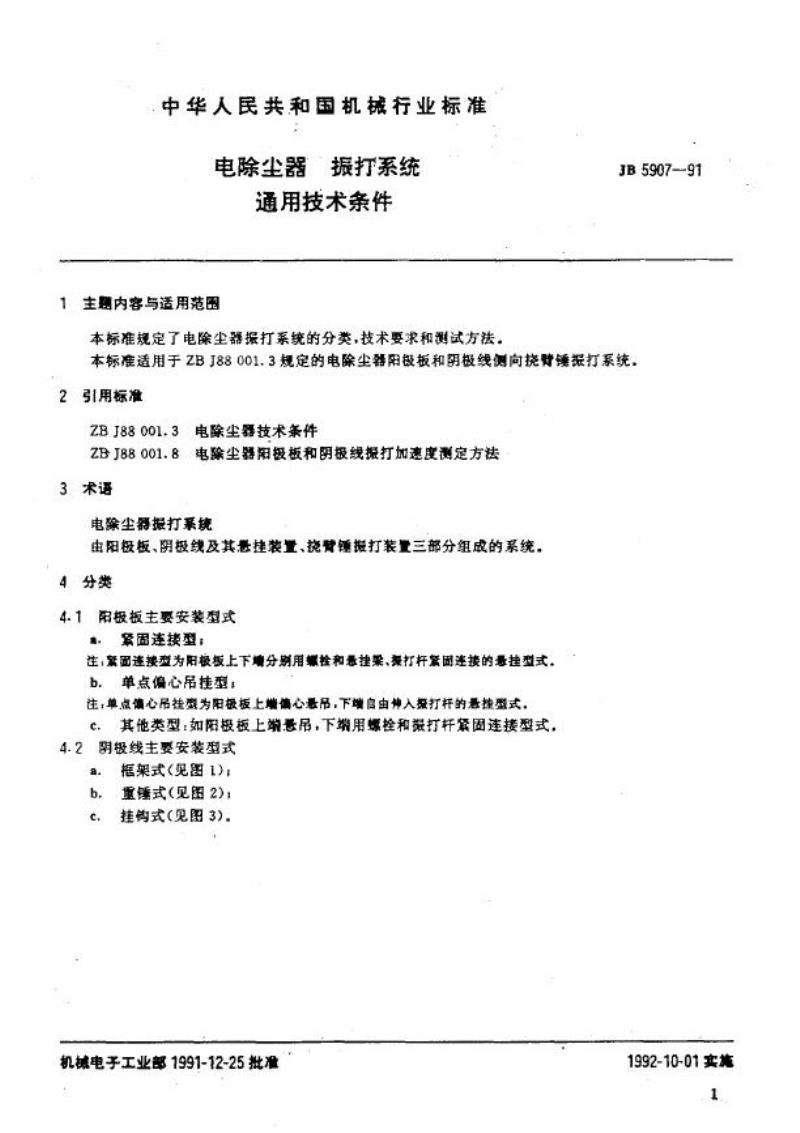

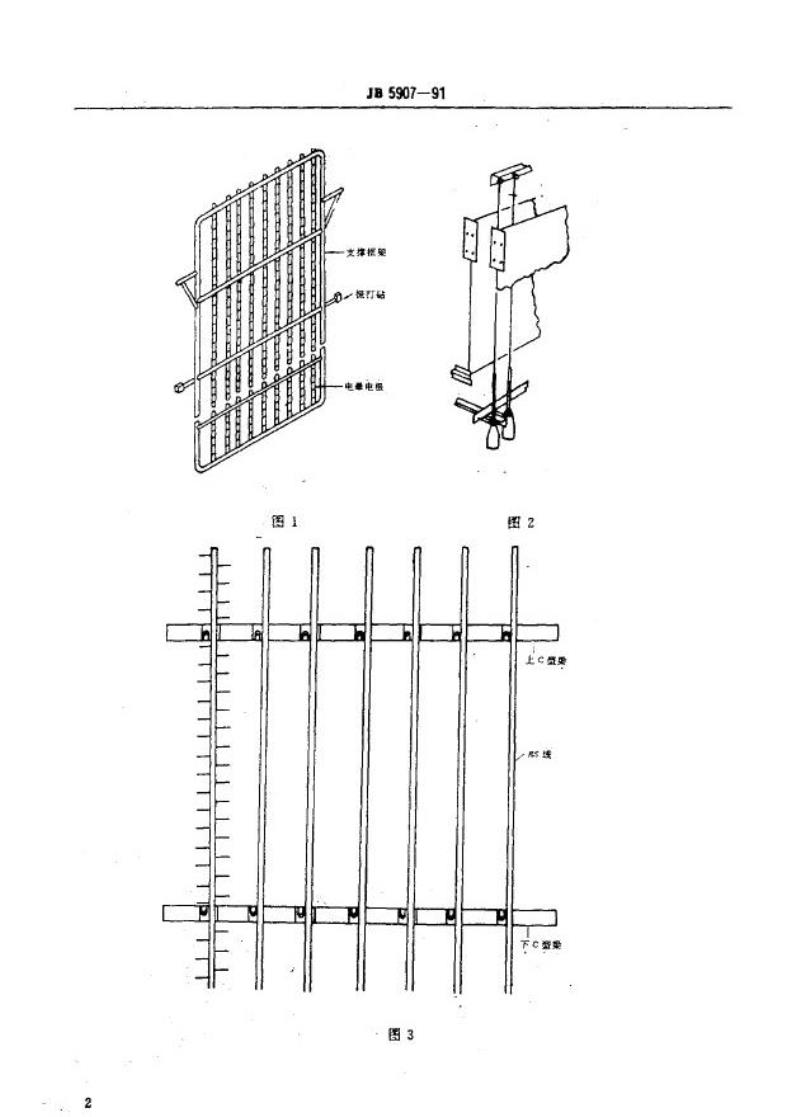

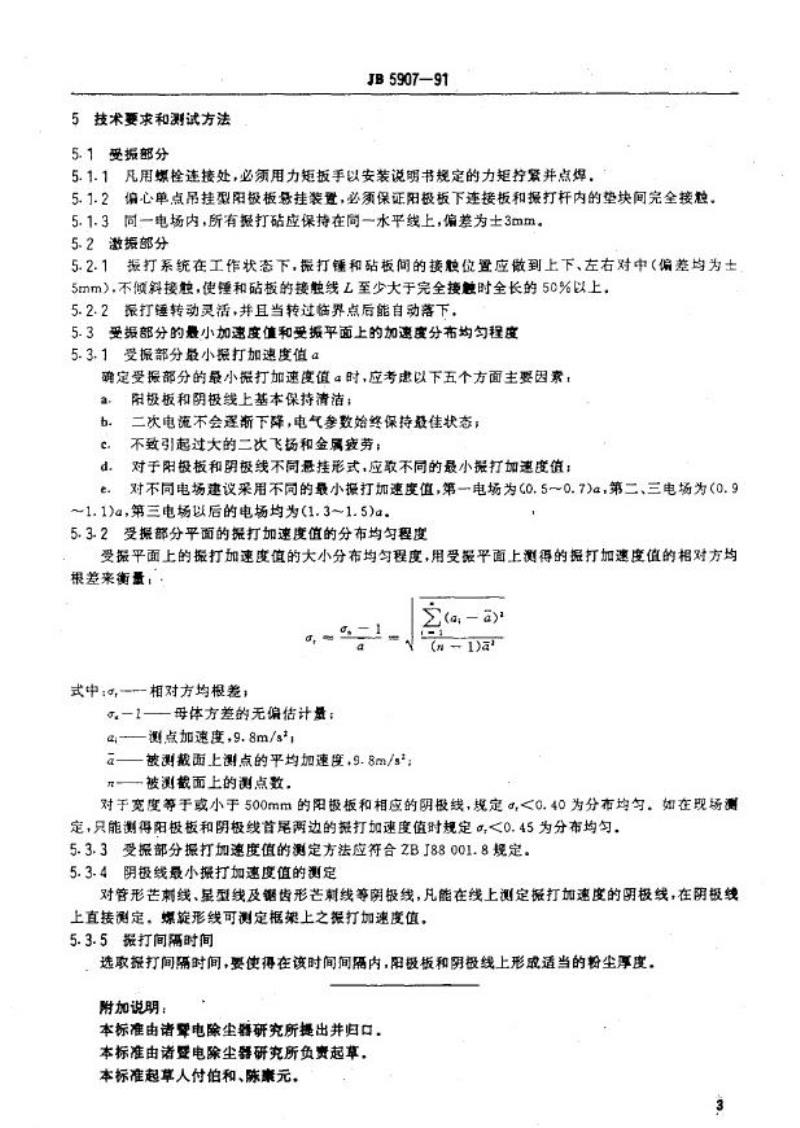

中华人民共和国机械行业标准 JB5907-91 电除尘器振打系统通用技术条件 发布：1991-12-25 实施：1992-10-01 发布单位：中华人民共和国机械电子工业部 1 范围 本标准规定了电除尘器振打系统的分类、技术要求和测试方法。本标准适用于 ZBJ88001.3 规定的电除尘器阳极板和阴极线振打系统。 2 规范性引用文件 ZBJ88001.3 电除尘器技术条件 ZBJ88001.8 电除尘器阳极板和阴极线振打加速度测定方法 3 术语 电除尘器振打系统由阳极板、阴极线及其悬挂装置、振打锤振打装置三部分组成。 4 分类 4.1 阳极板主要安装型式 a. 紧固连接型：阳极板上下通过爆栓和悬挂架、振打杆紧固连接。 b. 单点偏心吊挂型：阳极板上端偏心悬吊，下端自由嵌入振打杆的悬挂型式。 c. 其他类型：如阳极板上端悬吊，下端用螺栓与振打杆紧固连接型式。 4.2 阴极线主要安装型式 a. 框架式（见图1） b. 重锤式（见图2） c. 挂钩式（见图3） 5 技术要求和测试方法 5.1 受振部分 5.1.1 凡用螺栓连接处，必须用力矩扳手按安装说明书规定的力矩紧固，并点焊。 5.1.2 单点吊挂型阳极板挂装装置必须保证阳极板下连接板与振打杆内的垫块完全接触。 5.1.3 同一电场内，所有振打板应保持在同一水平线，偏差为 ±3mm。 5.2 激振部分 5.2.1 振打系统在工作状态下，振打锤与振打板间的接触位置应上下、左右对中（偏差均为 ±5mm），不倾斜接触，振打锤与板的接触线至少大于完全接触长度的50%。 5.2.2 振打锤转动灵活，过临界点后能自动落下。 5.3 受振部分最小加速度值及加速度分布均匀度 5.3.1 受振部分最小振打加速度值 a，应考虑以下因素： a. 阳极板和阴极线保持清洁，二次电流稳定，电气参数良好。 b. 不产生过大二次飞扬和金属磨损。 c. 对不同挂装形式取不同最小振打加速度值。 d. 不同电场采用不同最小振打加速度值：第一电场为0.5～0.7a，第二、三电场为0.9～1.1a，第三电场及以后为1.3～1.5a。 5.3.2 受振平面加速度分布均匀度通过测点加速度的相对方均根差衡量。宽度≤500mm的阳极板和对应阴极线，a_r < 0.40 为均匀，现场仅测首尾两点时 a_r < 0.45 为均匀。 5.3.3 受振部分振打加速度测定应符合 ZBJ88001.8 规定。 5.3.4 阴极线最小振打加速度值测定方法：对管形、星型及锯齿形阴极线，可直接在线上测定振打加速度。 5.3.5 振打间隔时间应保证阳极板和阴极线上形成适当粉尘厚度。 附注：本标准由诸暨电除尘器研究所提出并归口，起草人：付伯和、陈康元。
