【机械行业标准(JB)】 常用绝缘子 术语

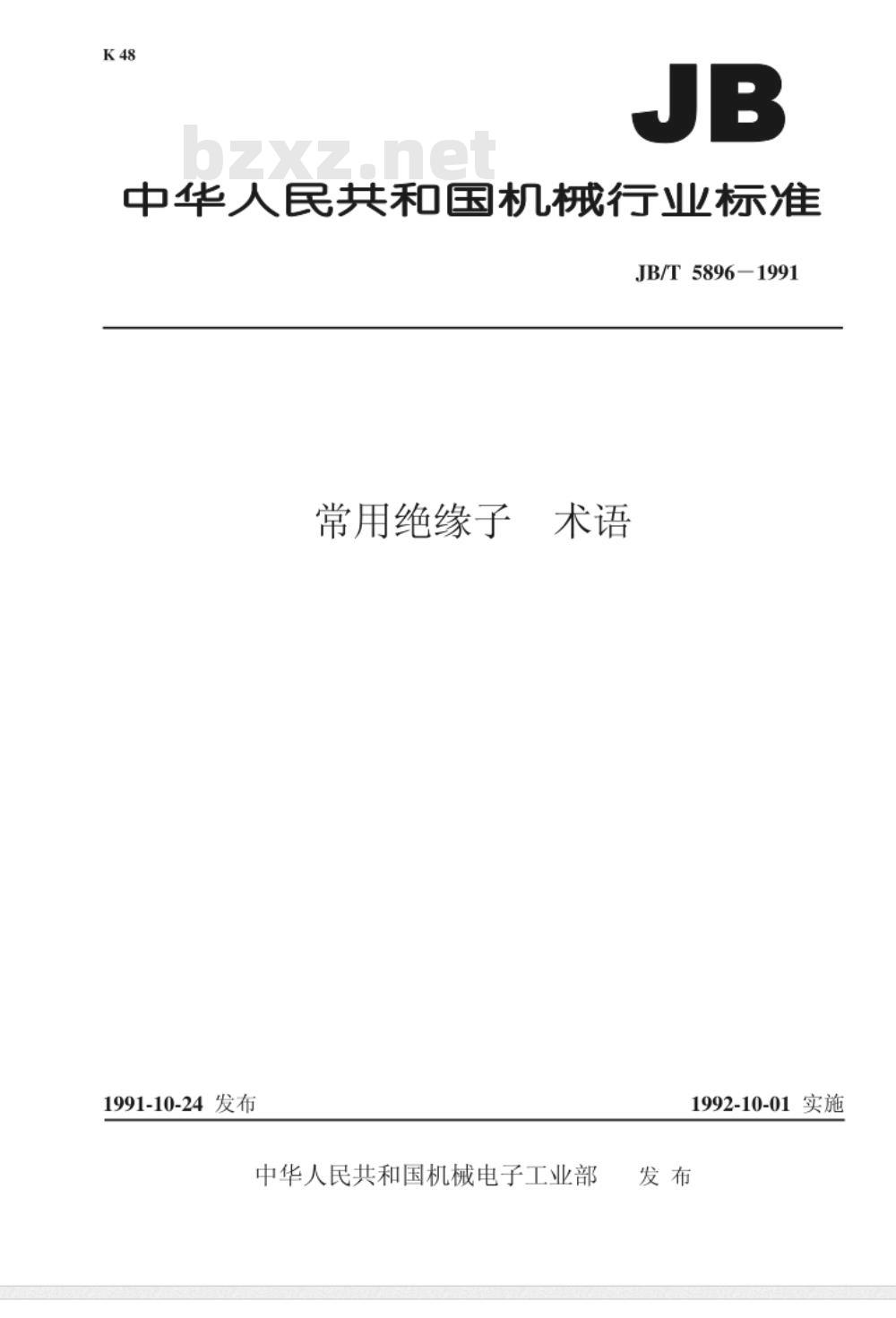

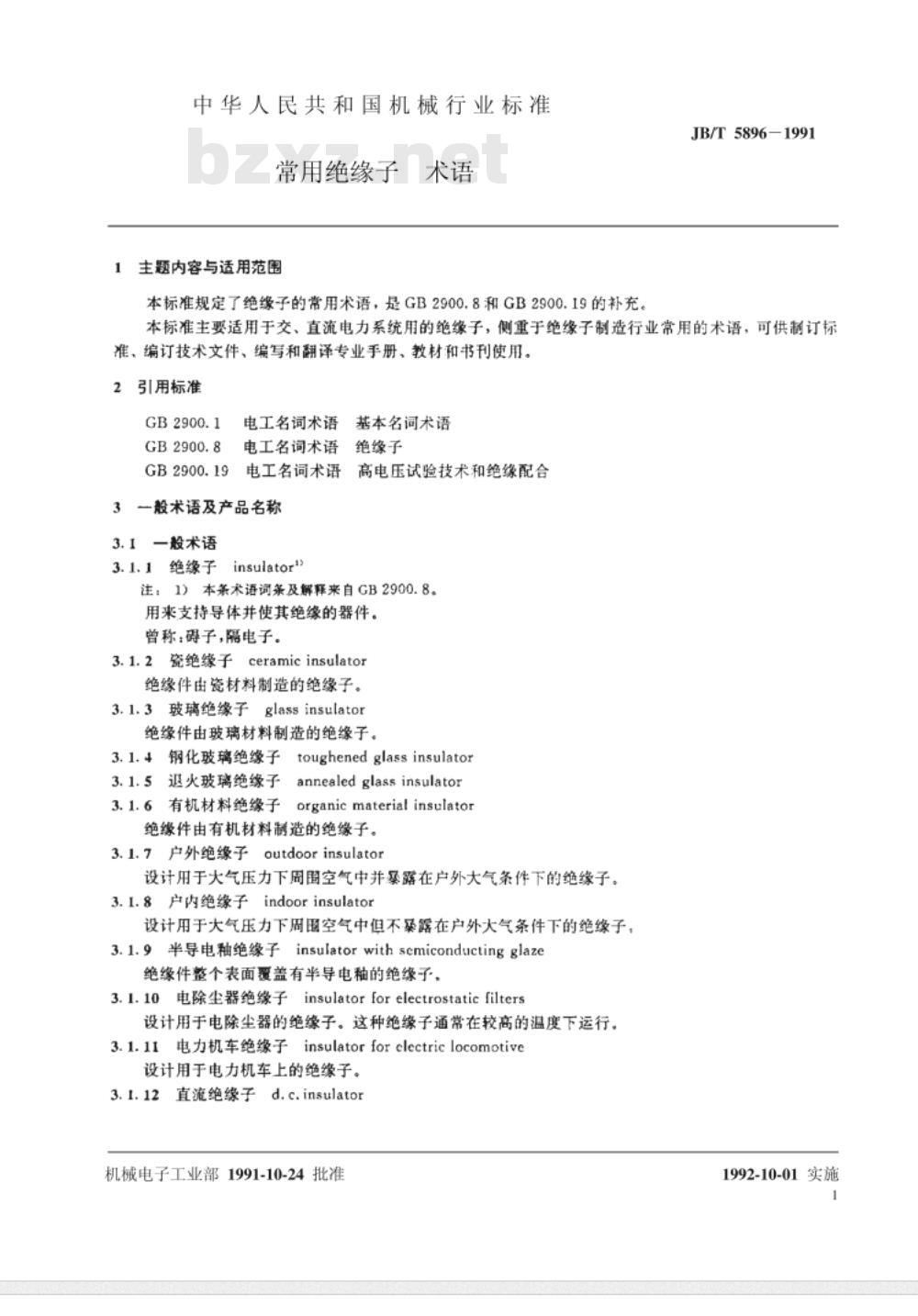

中华人民共和国机械行业标准 JB/T 5896-1991《常用绝缘子术语》于1991年10月24日发布，1992年10月1日实施，由中华人民共和国机械电子工业部批准。本标准规定了绝缘子的常用术语，是GB2900.8和GB2900.19的补充，主要适用于交、直流电力系统用绝缘子，侧重于绝缘子制造行业常用术语，可供标准制定、技术文件编写及专业手册、教材和书刊参考。 1 主题内容与适用范围 本标准规定了绝缘子的常用术语，适用于交、直流电力系统用绝缘子，侧重于绝缘子制造行业常用术语，可用于标准制定、技术文件编写、专业手册和教材使用。 2 引用标准 GB2900.1 电工名词术语基本名词术语 GB2900.8 电工名词术语 GB2900.19 高电压试验技术和绝缘配合 3 一般术语及产品名称 3.1 一般术语 3.1.1 绝缘子 insulator 用于支持导体并使其绝缘的器件，曾称碍子或隔电子。 3.1.2 瓷绝缘子 ceramic insulator 由瓷材料制造的绝缘子。 3.1.3 玻璃绝缘子 glass insulator 由玻璃材料制造的绝缘子。 3.1.4 钢化玻璃绝缘子 toughened glass insulator 3.1.5 退火玻璃绝缘子 annealed glass insulator 3.1.6 有机材料绝缘子 organic material insulator 由有机材料制造的绝缘子。 3.1.7 户外绝缘子 outdoor insulator 设计用于大气压力下的户外环境。 3.1.8 户内绝缘子 indoor insulator 设计用于大气压力下的室内环境，不暴露于户外。 3.1.9 半导电釉绝缘子 insulator with semiconducting glaze 整个表面覆盖半导电釉的绝缘子。 3.1.10 电除尘器绝缘子 insulator for electrostatic filters 设计用于电除尘器，通常在较高温度下运行。 3.1.11 电力机车绝缘子 insulator for electric locomotive 用于电力机车。 3.1.12 直流绝缘子 d.c. insulator 设计用于直流电压下运行。 3.1.13 交流绝缘子 设计用于交流电压下运行。 3.2 套管产品名称 3.2.1 对夹式套管 divided insulator a.c. insulator 由上下两部分绝缘套组成的出线套管，上下两部分通过孔插合固定。 3.2.2 电器套管 apparatus bushing 用于变压器、开关、电容器、互感器和电抗器的引出线套管。 3.2.3 电器瓷套管 ceramic apparatus bushing 3.2.4 变压器套管 transformer bushing 用于变压器引出线。 3.2.5 开关套管 switchgear bushing 用于开关设备，如断路器和隔离开关。 3.2.6 断路器套管 circuit-breaker bushing 用于断路器引出线。 3.2.7 电容器套管 capacitor bushing 用于电容器引出线。 3.2.8 穿墙套管 wall bushing 穿过建筑物墙壁的套管。 3.2.9 穿墙瓷套管 ceramic wall bushing 3.2.14 户内穿墙瓷套管 indoor ceramic wall bushing 户外穿墙瓷套管 outdoor ceramic wall bushing 户外-户内穿墙瓷套管 outdoor-indoor ceramic wall bushing 油浸纸胶套管 oil impregnated paper [resin bonded] capacitance grade oil-oil bushing 完全浸油套管，两端均浸入绝缘油。 3.2.15 浸油气套管 oil-gas bushing 一端浸入绝缘油，另一端浸入绝缘气体。 3.3 线路绝缘子产品名称 3.3.1 总垂绝缘子组 suspension insulator set 带有用于悬挂线路导线金具的完整绝缘子组。 3.3.2 耐张绝缘子组 tension insulator set 带有保证线路导线张紧的金具的完整绝缘子组。 3.3.3 跳线绝缘子组
