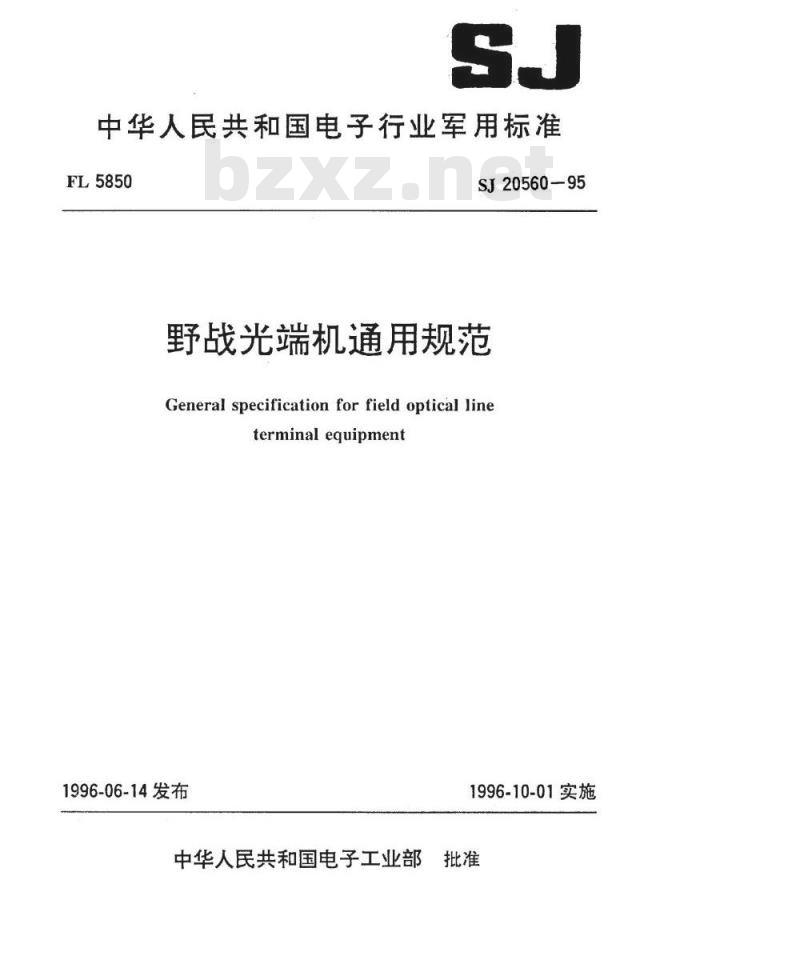

【电子行业标准(SJ)】 野战光端机通用规范

中华人民共和国电子行业军用标准FL5850
SJ20560-95
野战光端机通用规范
General specification for field opticallineterminalequipment
1996-06-14发布
中华人民共和国电子工业部
1996-10-01实施

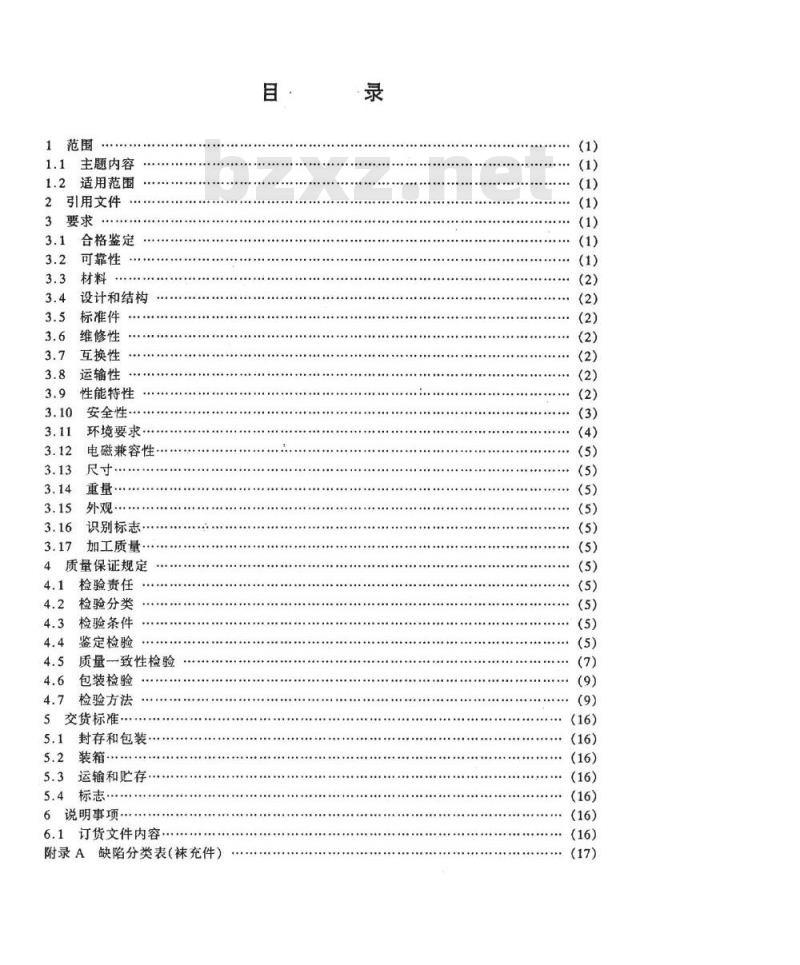

1范围
1.1主题内容
1.2适用范围
2引用文件
3要求
合格鉴定
可靠性
设计和结构
标准件
维修性
互换性
运输性bzxZ.net
性能特性
安全性…
环境要求
电磁兼容性
外观…·
识别标志
加工质量·
质量保证规定
检验责任
检验分类
检验条件
鉴定检验
质量一致性检验
包装检验
检验方法
交货标准…
5.1封存和包装….
5.3运输和贮存
5.4标志·
6说明事项
6.1订货文件内容..
附录A缺陷分类表（袜充件）

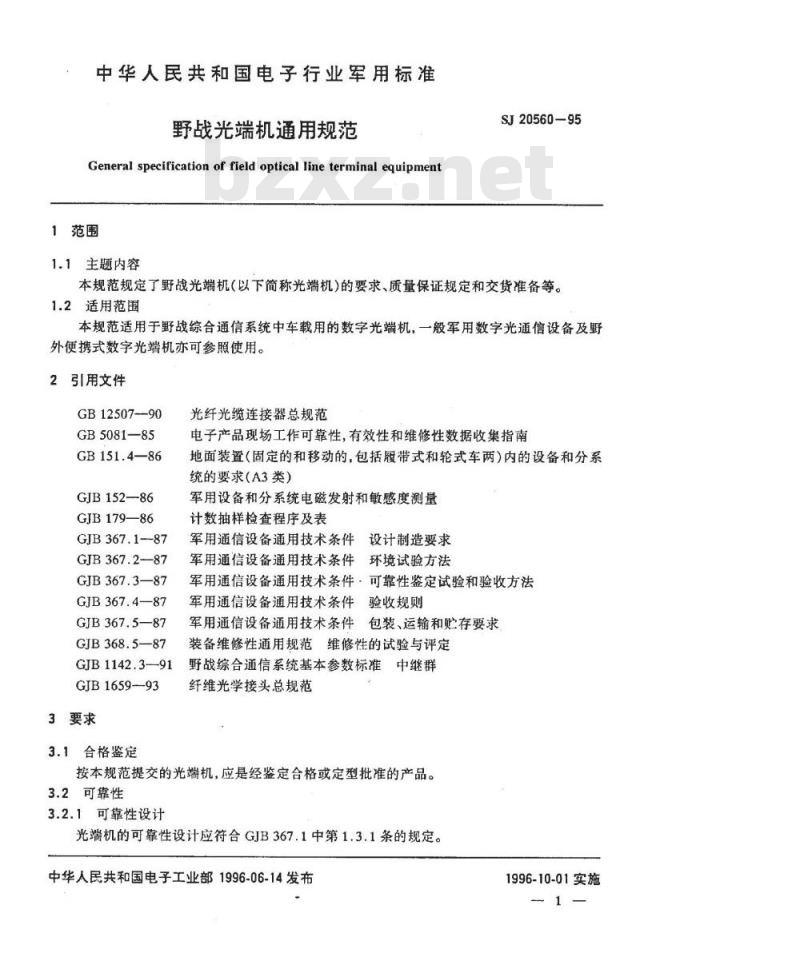

中华人民共和国电子行业军用标准野战光端机通用规范
General specification of field optical line terminal equipment1范围
1.1主题内容
SJ20560-95
本规范规定了野战光端机（以下简称光端机）的要求、质量保证规定和交货准备等。1.2适用范围
本规范适用于野战综合通信系统中车载用的数字光端机，一般军用数字光通信设备及野外便携式数字光端机亦可参照使用。2引用文件
GB12507-90
GB5081-85
GB151.4—86
GJB152-86
GJB179—86
GJB367.187
GJB 367.2-87
GJB367.3—87
GJB 367.4-87
GJB367.5—87
GJB 368.5—87
GJB 1142.3-91
GJB1659--93
3要求
3.1合格鉴定
光纤光缆连接器总规范
电子产品现场工作可靠性，有效性和维修性数据收集指南地面装置（固定的和移动的，包括履带式和轮式车两)内的设备和分系统的要求（A3类）
军用设备和分系统电磁发射和敏感度测量计数抽样检查程序及表
军用通信设备通用技术条件设计制造要求军用通信设备通用技术条件环境试验方法军用通信设备通用技术条件·可靠性鉴定试验和验收方法军用通信设备通用技术条件验收规则军用通信设备通用技术条件包装、运输和贮存要求装备维修性通用规范维修性的试验与评定野战综合通信系统基本参数标准中继群纤维光学接头总规范
按本规范提交的光端机，应是经鉴定合格或定型批准的产品。3.2可靠性
3.2.1可靠性设计
光端机的可靠性设计应符合GJB367.1中第1.3.1条的规定。中华人民共和国电子工业部1996-06-14发布1996-10-01实施

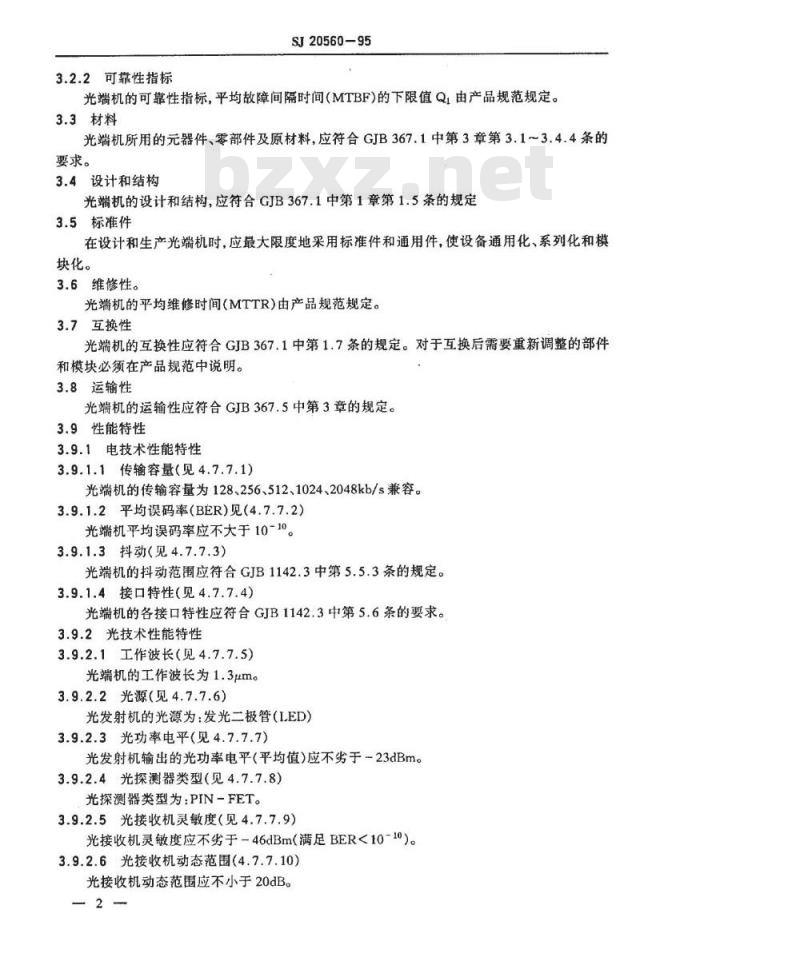

3.2.2可靠性指标
SJ20560-95
光端机的可靠性指标，平均故障间隔时间（MTBF)的下限值Qi由产品规范规定。3.3材料
光端机所用的元器件、零部件及原材料，应符合GJB367.1中第3章第3.1~3.4.4条的要求。
3.4设计和结构
光端机的设计和结构，应符合GJB367.1中第1章第1.5条的规定3.5标准件
在设计和生产光端机时，应最大限度地采用标准件和通用件，使设备通用化、系列化和模块化。
3.6维修性。
光端机的平均维修时间（MTTR）由产品规范规定。3.7互换性
光端机的互换性应符合GJB367.1中第1.7条的规定。对于互换后需要重新调整的部件和模块必须在产品规范中说明。3.8运输性
光端机的运输性应符合GJB367.5中第3章的规定。3.9性能特性
3.9.1电技术性能特性
3.9.1.1传输容量（见4.7.7.1）光端机的传输容量为128、256、512、1024、2048kb/s兼容。3.9.1.2平均误码率（BER）见（4.7.7.2）光端机平均误码率应不大于10-10。3.9.1.3抖动（见4.7.7.3)
光端机的抖动范围应符合GJB1142.3中第5.5.3条的规定。3.9.1.4接口特性（见4.7.7.4）光端机的各接口特性应符合GJB1142.3中第5.6条的要求。3.9.2光技术性能特性
3.9.2.1工作波长（见4.7.7.5）光端机的工作波长为1.3μm。
3.9.2.2光源（见4.7.7.6）
光发射机的光源为：发光二极管（LED）3.9.2.3光功率电平（见4.7.7.7）光发射机输出的光功率电平（平均值）应不劣于-23dBm。3.9.2.4光探测器类型（见4.7.7.8）光探测器类型为：PIN-FET。
3.9.2.5光接收机灵敏度（见4.7.7.9）光接收机灵敏度应不劣于=46dBm（满足BER<10-10）。3.9.2.6光接收机动态范围（4.7.7.10）光接收机动态范围应不小于20dB。2

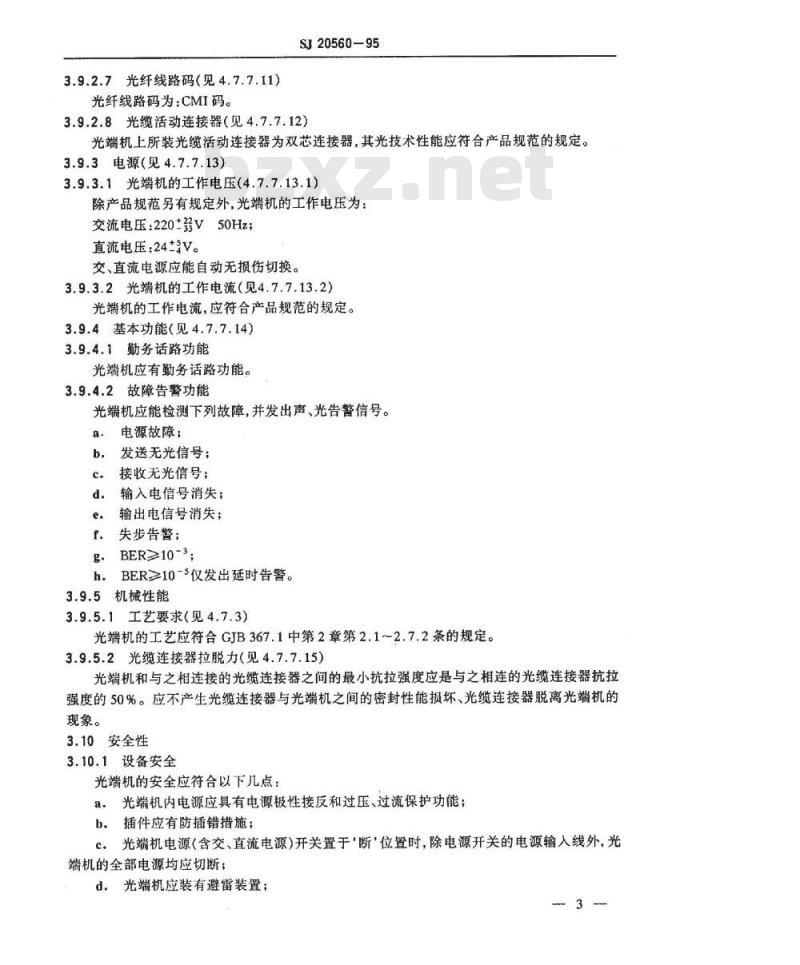

3.9.2.7光纤线路码（见4.7.7.11)光纤线路码为：CMI码。
SJ20560-95
3.9.2.8光缆活动连接器（见4.7.7.12）光端机上所装光缆活动连接器为双芯连接器，其光技术性能应符合产品规范的规定。3.9.3电源（见4.7.7.13）
3.9.3.1光端机的工作电压（4.7.7.13.1）除产品规范另有规定外，光端机的工作电压为：交流电压：220*强V50Hz；
直流电压：24=V。
交、直流电源应能自动无损伤切换。3.9.3.2光端机的工作电流（见4.7.7.13.2）光端机的工作电流，应符合产品规范的规定。3.9.4基本功能（见4.7.7.14）
3.9.4.1勤务话路功能
光端机应有勤务话路功能。
3.9.4.2故障告警功能
光端机应能检测下列故障，并发出声、光告警信号。a.
电源故障；
发送无光信号：
接收无光信号；
输入电信号消失：
输出电信号消失；
失步告警；
BER≥10-3;
h.BER≥10-5仅发出延时告警。
3.9.5机械性能
3.9.5.1工艺要求（见4.7.3）
光端机的工艺应符合GJB367.1中第2章第2.1～2.7.2条的规定。3.9.5.2光缆连接器拉脱力（见4.7.7.15）光端机和与之相连接的光缆连接器之间的最小抗拉强度应是与之相连的光缆连接器抗拉强度的50%。应不产生光缆连接器与光端机之间的密封性能损坏、光缆连接器脱离光端机的现象。
3.10安全性
3.10.1设备安全
光端机的安全应符合以下儿点：a：光端机内电源应具有电源极性接反和过压、过流保护功能；b。插件应有防插错措施；
C光端机电源（含交、直流电源）开关置于断位置时，除电源开关的电源输入线外，光端机的全部电源均应切断；
d.光端机应装有避雷装置；
SJ20560-95
e：光端机应装有熔断器等保护装置，熔断器应安装在易于更换的地方。3.10.2人员安全
光端机的外壳、棱角和边缘应无毛刺、尖锋和利刃。在正常工作期间内，其光端机的外壳应处于地电位。
3.11环境要求
3.11.1环境温度极限
光端机环境温度极限为：
工作温度：-25~55C；
贮存温度：55~70℃；
在经受4.7.8.1条环境温度极限试验期间和试验后，光端机的光学、电气性能应符合产品规范的规定。
3.11.2冲击
在经受4.7.9.2条冲击试验后，光端机的外观、光学、电气和机械性能应符合产品规范的规定。
3.11.3振动
在经受4.7.9.3条振动试验后，光端机的外观、光学、电气和机械性能应符合产品规范的规定。
3.11.4湿热
在经受4.7.9.4条湿热试验期间和试验后，光端机的外观、光学、电气和机械性能应符合产品规范的规定。
3.11.5低气压
在经受4.7.9.5条低气压试验期间和试验后，光端机的外观、光学、电气和机械性能应符合产品规范的规定。
3.11.6太阳辐射
在经受4.7.9.6条太阳辐射试验期间和试验后，光端机的外观、光学、电气和机械性能应符合产品规范的规定。
3.11.7浸渍
在经受4.7.9.7条浸渍试验后，光端机的机壳内应无渗水现象，光端机的光学、电气和机械性能应符合产品规范的规定。3.11.8淋雨
在经受4.7.9.8条淋雨试验后，光端机机壳内应无渗水现象且光端机光学、电气和机械性能应符合产品规范的规定。
3.11.9霉菌
在经受4.7.9.9条霉菌试验后，光端机的长程度优于GJB367.2表412-1中等级1的要求且光学、电气和机械性能应符合产品规范的规定。3.11.10盐雾
在经受4.7.9.10条盐雾试验后，光端机的机壳和零件应不露出底层金属或生成腐蚀产物。应没有盐份进入机壳内的迹象。其光学、电气和机械性能应符合产品规范的规定。3.11.11砂尘
在经受4.7.9.11条砂尘试验后，要求渗入光端机的尘埃量不影响其光学和电气性能。4
3.12电磁兼容性
SJ20560-95
光端机的电磁兼容性应满足GJB151.4中CE01、CE03、CE07、CS01、CS02、CS06、RE01、RE02、RS01、RS02和RS03试验项目的要求或按产品规范的规定。3.13尺寸
光端机应能装车或野外地面放置使用，具体尺寸应符合产品规范的规定。3.14重量
光端机的重量应符合产品规范的规定。3.15外观
光端机机箱外表涂覆无光军绿色烤漆，漆膜应均匀致密，色泽一致，不得有流痕和明显刷痕等缺陷。
3.16识别标志
光端机的识别标志应符合GJB367.1中第1.21条的规定。3.17加工质量
光端机的加工质量应符合GJB367.1中第2章的规定。4质量保证规定
4.1检验责任
除合同或订单另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验分为：
a。鉴定检验（定型检验）：
b.质量一致性检验。
4.3检验条件
除产品规范另有规定外，本规范的全部检验均应在下列条件下进行。4.3.1大气条件
温度：15~35℃；
相对湿度：20%~80%：
气压：试验场所气压。
4.3.2试验设备、仪器、仪表及其要求用于检验的设备、仪器和仪表均由承制方提供和维护。这些设备、仪器和仪表应性能良好，有计量合格证，并符合被测项目所要求的精度。4.4鉴定检验
4.4.1检验项目
鉴定检验应包括表1所列的项目。-5
4.4.2检验样品数量
SJ20560-95
检验样品数量应由产品规范或订货合同中明确规定。4.4.3合格判据
当所有检验项目均符合第3章和第5章的要求时，则判为鉴定检验合格。如果任何一个检验项目不符合规定的要求，则应暂停检验，承制方应对不合格项目进行分析，找出缺陷原因并采取纠正措施，可继续对不合格项目及相关项目进行检验。若所有检验项目都附合规定的要求，则仍判鉴定检验合格；若继续检验仍有某个项目不符合规定的要求，则判为鉴定检验不合格。
检验项目
可靠性
维修性
互换性
包装、运输
平均误码率
接口特性
光发射机功率电平
光接收机灵敏度
光接收机动态范围
工艺要求
光缆连接器拉脱力
安全性
环境温度极限
低气压
太阳辐射
电磁兼容
质量一致性检验
要求的章条号
5.1、5.2、3.8
试验方法
章条号
4.6、4.7.6
检验项目
识别标志
SJ20560-95
质量一致性检验
要求的章条号
试验方法
章条号
注：①符号“O\表示需检验的项目：符号“\表示不检验项目。②表中第18～24项属特殊环境试验，是否要做，做哪些，应在产品订货合同中具体规定。4.4.4合格资格的保持
为了保持鉴定检验的合格资格，承制方应定期向订购方或上级鉴定机构提供产品的试验资料或合格认证资料。
4.5质量一致性检验
4.5.1检验项目
质量一致性检验项目如表1所列。4.5.2检验分类
质量一致性检验分A组、B组、C组和D组进行。4.5.3检验批的形成
检验批的形成应符合GJB179第3.6条的规定。4.5.4A组检验
4.5.4.1A组检验项目
A组检验项目见表1中规定。
4.5.4.2抽样方案
A组检验采用全数检验方案。
4.5.4.3缺陷分类
缺陷分类见附录A(补充件)或产品详细规范的规定。4.5.4.4合格判据
采用逐台检验整批判定方式，剔除有缺陷的产品。根据检验结果，若发现的缺陷数等于或小于规定值，则判该批A组检验合格，否则，判该批A组检验不合格。A组检验不允许有致命缺陷，一旦发现致命缺陷，该批拒收。4.5.4.5重新检验
A组检验不合格的批，承制方应对该批设备进行分析，找出缺陷原因并采取纠正措施后，可重新提交检验。对于重新提交的批应与新批分开，并加“重新提交批”的标志。若重新检验合格，仍判该批A组检验合格；若重新检验仍不合格，则判该批A组检验不合格。
4.5.4.6样品处理
经A组检验合格的批中，如发现有缺陷的产品，承制方应负责修理并达到详细规范规定的要求，可按合同或订单整批交付。4.5.5B组检验
SJ20560-95
B组检验的样品应在A组检验合格批的产品上进行。4.5.5.1检验项目
B组检验项目见表1中规定。
4.5.5.2抽样方案
按GJB179的规定，采用一次正常抽样方案和一般检查水平Ⅱ，其可接收质量水平AQL为1.5。
4.5.5.3缺陷分类
见4.5.4.3条。
4.5.5.4合格判据
根据检验结果，若发现的缺陷数不大于合格判定数，则判该批B组检验合格，否则，判该批B组检验不合格。
4.5.5.5重新检验
经B组检验不合格的批，承制方应对该批产品进行分析，找出缺陷原因并采取纠正措施后，可重新提交检验。重新检验时，重新提交批应与新批分开并加以“重新提交批”标志，且采用加严检查。
若重新检验合格，仍判该批B组检验合格；若重新检验不合格，则判该批B组检验不合格。
4.5.5.6样品处理
经B组检验合格的批中，如发现有缺陷的产品，承制方应负责修理并达到详细规范规定的要求后，可按合同或订单整批交付。4.5.6C组检验
C组检验的样本应从已经过A组检验和B组检验的检验批中随机抽取，样品数量由详细规范规定。
4.5.6.1检验项目
C组检验项目见表1中规定。
4.5.6.2抽样方案
C组检验按GJB179的规定，采用一次正常抽样方案和特殊检查水平S一2，其可接收质量水平AQL为2.5。
4.5.6.3缺陷分类
见4.5.4.3条
4.5.6.4合格判据
根据检验结果，若发现的缺陷数不大于合格判定数，则判该批C组检验合格，否则判该批C组检验不合格。
4.5.6.5重新检验
如果样品C组检验不合格，在查明原因并采取纠正措施后，可重新提交检验。重新检验时，应采用加严检查。若重新检验合格，则判C组检验合格；若重新检验不合格，则应将不合格情况通知合格鉴定单位。
4.5.6.6样品处理
除非另有规定，经过C组检验的样品，承制方将所发现的或潜在的损伤修复后，再经过A组和B组检验合格后，可以按合同或订单交付。-8-
4.5.6.7检验周期
SJ20560-95
C组检验周期由详细规范规定，但每年不得少于一次。当设备的结构、材料、工艺等有较大改变，可能影响设备性能时，也应进行C组检验。4.5.7D组检验
D组检验为可靠性试验。D组检验应在经过上述各组检验合格批的产品上进行。4.5.7.1检验项目
D组检验项目如表1中所示。
4.5.7.2抽样方案
D组检验的样品应从经上述各组检验合格批的产品中随机抽取。所抽样品数量由详细规范规定。对小批量无法进行可靠性试验时，可用现场工作可靠性数据收集法，按GJB5081规定进行。
4.5.7.3样品处理
除非另有规定，经D组检验的样品承制方应负责修理，更换已消耗全部或大部份设计使用寿命的零部件并经过A组和B组检验合格后可按合同或订单交付。交付规则按GJB367.4中第5.1条执行。
4.5.7.4检验周期
D组检验周期为十二个月，但在设备的主要设计、工艺、器件及原材料有较大的改变而对设备性能有较大影响时，也应进行D组检验。4.5.8不合格
如果样品未通过C组或D组检验，则应停止产品的验收和交付。承制方应将不合格情况通知合格鉴定单位。在采取约正措施之后，应根据合格鉴定单位的意见，重新进行全部试验或检验，或只对不合格的项目进行试验或检验。若试验仍不合格，则应将不合格的情况通知合格鉴定单位。
4.6包装检验
包装检验应按GJB367.5中第6章的有关规定进行。4.7检验方法
4.7.1总则
本标准规定的试验和测量方法若与产品规范规定的测量方法相抵触时，以前者为主。允许采用等效的试验方法。
4.7.2可靠性
如无其它规定，光端机的可靠性试验应按GJB367.3中规定的定时截尾试验方案进行。具体方案、失效分类及合格判据应符合产品规范的规定。其试验条件应符合GJB367.3附录B中B.3.2条规定。
4.7.3一般检查
对于3.3、3.4、3.5、3.9.5.1、3.13、3.14、3.15、3.16和3.17条检验时，应按照光端机的设计图纸和文件，利用量具测量或用直观来鉴别产品是否符合要求。4.7.4维修性检查
光端机的维修性检验按GJB368.5中规定的方法进行。4.7.5互换性检查
对光端机的互换性检查，是抽取相同功能的部件、组件或备份件进行互换后，对互换的部9
SJ20560-95
分不加调整，其电气性能应满足产品规范所规定的要求。4.7.6运输性试验
光端机的运输性试验按GJB367.5第5.5条的规定进行。4.7.7性能特性测试
4.7.7.1总则
对光端机性能特性进行测试时，其测试时所用的光缆长度应不少于1m，其测试时所用的光缆连接器应满足产品规范规定的要求。除产品规范另有规定外，测试信号采用长度为2161的伪随机数字信号序列（PRBS)，其速率为2048kb/s，容差为50ppm。信号脉冲波形和阻抗应符合GJB1142.3第5.6条的规定。测试条件见4.3条。当光端机的传输速率为128、256、512、1024kb/s时，其各项性能特性的测试应符合产品规范的规定。
4.7.7.2平均误码率测试
4.7.7.2.1测试框图
测试框图如图1所示。测试时可由一台光端机自发自收进行，也可在两台光端机之间构成点对点系统进行。
码型发生器
图中：Tx：光发送机：
Rx：光接收机。
4.7.7.2.2测试步骤
被测光端机
图1平均误码率测试框图
a：按图1的要求将测试仪器连接到被测光端机上；误码检测器
b。将码型发生器发出的测试信号送入光端机的2048kb/s群路入口，由光端机的2048kb/s群路出口进入误码检测器检测误码；c.在测量时，将误码仪置于计数档，连续观测24h内的误码数，并将发生误码的时刻、误码测试的起迄时间自动打印记录；d.平均误码率（BER)是被测系统在测量时间内发生的累计误比特数与传输比特总数之比。
4.7.7.3抖动测试
抖动特性测试包括输入抖动容限、抖动转移特性和输出抖动的测试。4.7.7.3.1输入抖动容限的测试
4.7.7.3.1.1测试框图
输入抖动容限的测试框图如图2所示。10
