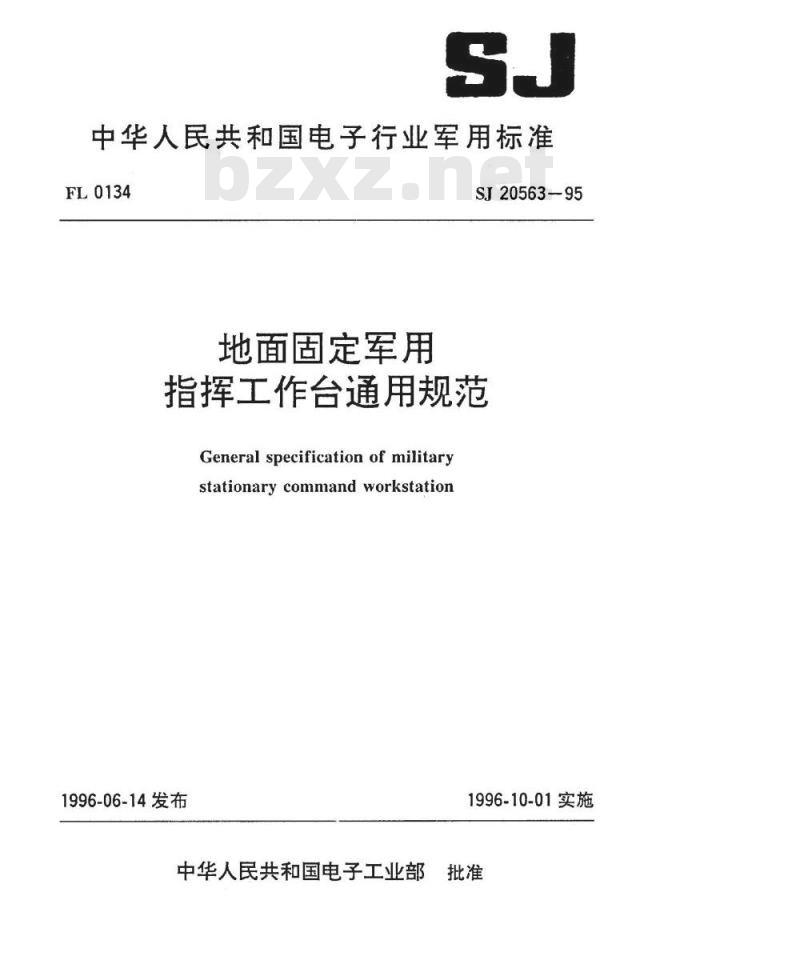

中华人民共和国电子行业军用标准FL0134
地面固定军用
SJ20563-95
指挥工作台通用规范
General specification of militarystationary command workstation1996-06-14发布
1996-10-01实施
中华人民共和国电子工业部

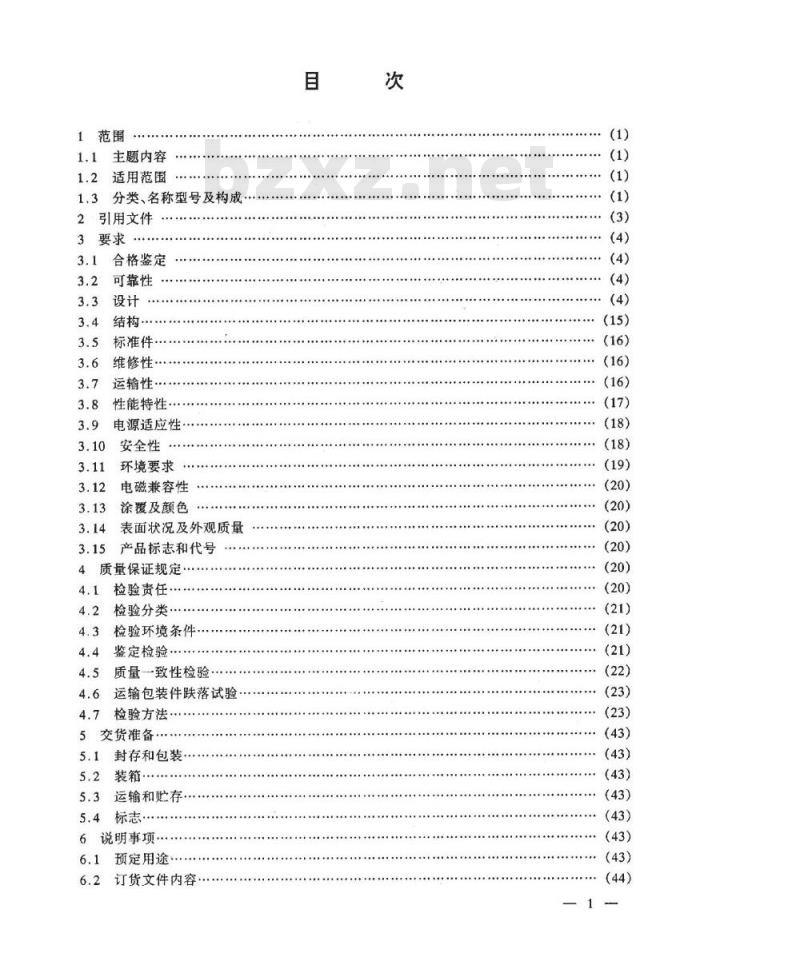

1范围
1.1主题内容
1.2适用范围
1.3分类、名称型号及构成.
2引用文件
3要求
合格鉴定
可靠性
结构·
标准件:
维修性
运输性
性能特性…
电源适应性:
安全性
环境要求
电磁兼容性
涂覆及颜色
表面状况及外观质量
产品标志和代号
4质量保证规定
检验责任:
检验分类·
检验环境条件
鉴定检验·
4.5质量一致性检验
4.6运输包装件跌落试验
检验方法,
5交货准备
5.1封存和包装
5.2装箱
5.3运输和贮存.…
5.4标志
6说明事项
6.1预定用途
6.2订货文件内容
(43)
(43)
(43)
(43)

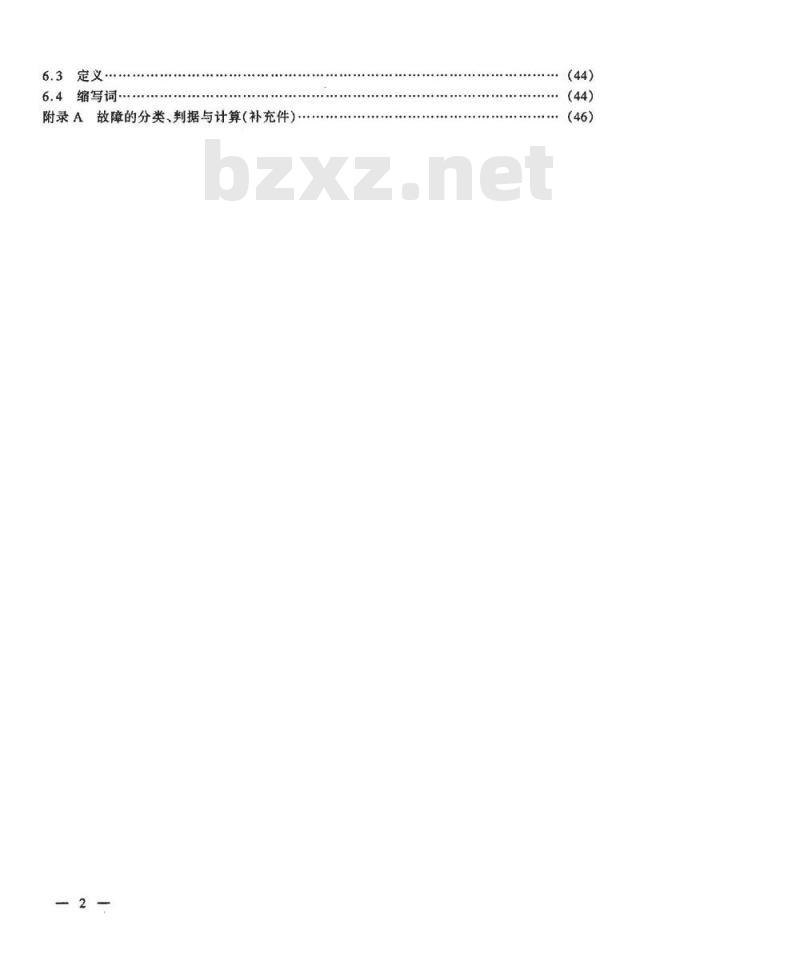

6.3定义
6.4缩写词.
附录A故障的分类、判据与计算(补充件)(44)
(44)

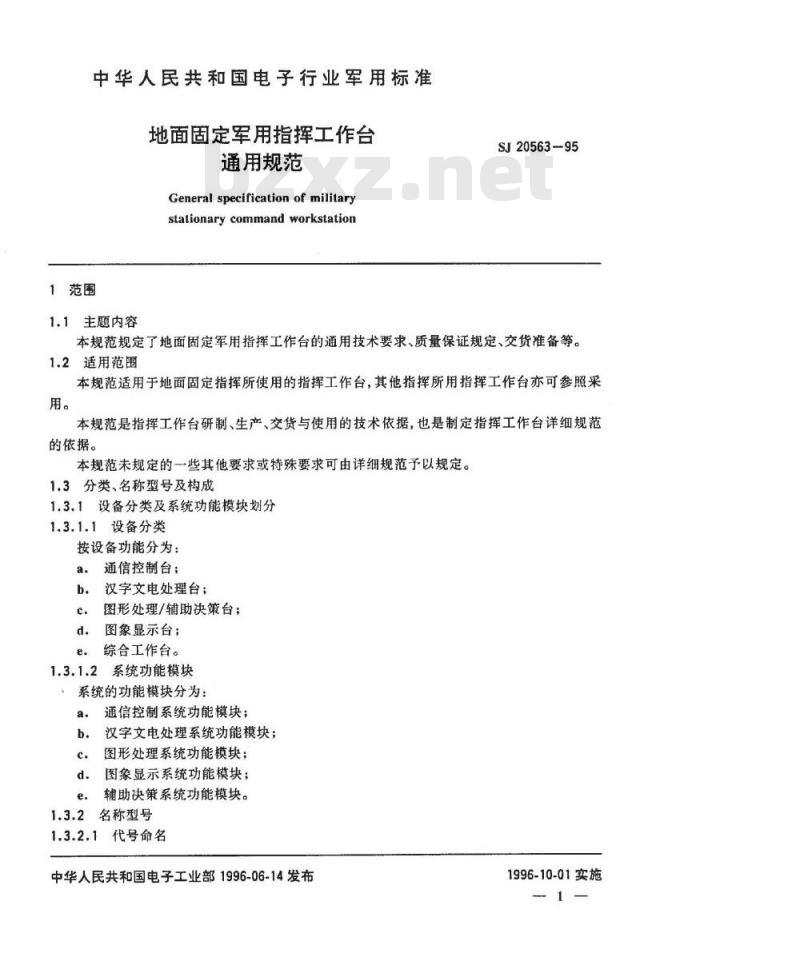

中华人民共和国电子行业军用标准地面固定军用指挥工作台
通用规范
General specification of militarystationarycommandworkstation1范围
1.1主题内容
SJ20563-95
本规范规定了地面固定军用指挥工作台的通用技术要求、质量保证规定、交货准备等。1.2适用范围
本规范适用于地面固定指挥所使用的指挥工作台,其他指挥所用指挥工作台亦可参照采用。
本规范是指挥工作台研制、生产、交货与使用的技术依据,也是制定指挥工作台详细规范的依据。
本规范未规定的一些其他要求或特殊要求可由详细规范予以规定。1.3分类、名称型号及构成
1.3.1设备分类及系统功能模块划分1.3.1.1设备分类
按设备功能分为:
通信控制台;
汉字文电处理台;
图形处理/辅助决策台;
图象显示台;
综合工作台。
1.3.1.2系统功能模块
系统的功能模块分为:
通信控制系统功能模块;
汉字文电处理系统功能模块;
图形处理系统功能模块;
图象显示系统功能模块;
辅助决策系统功能模块。
1.3.2名称型号
1.3.2.1代号命名
中华人民共和国电子工业部1996-06-14发布1996-10-01实施

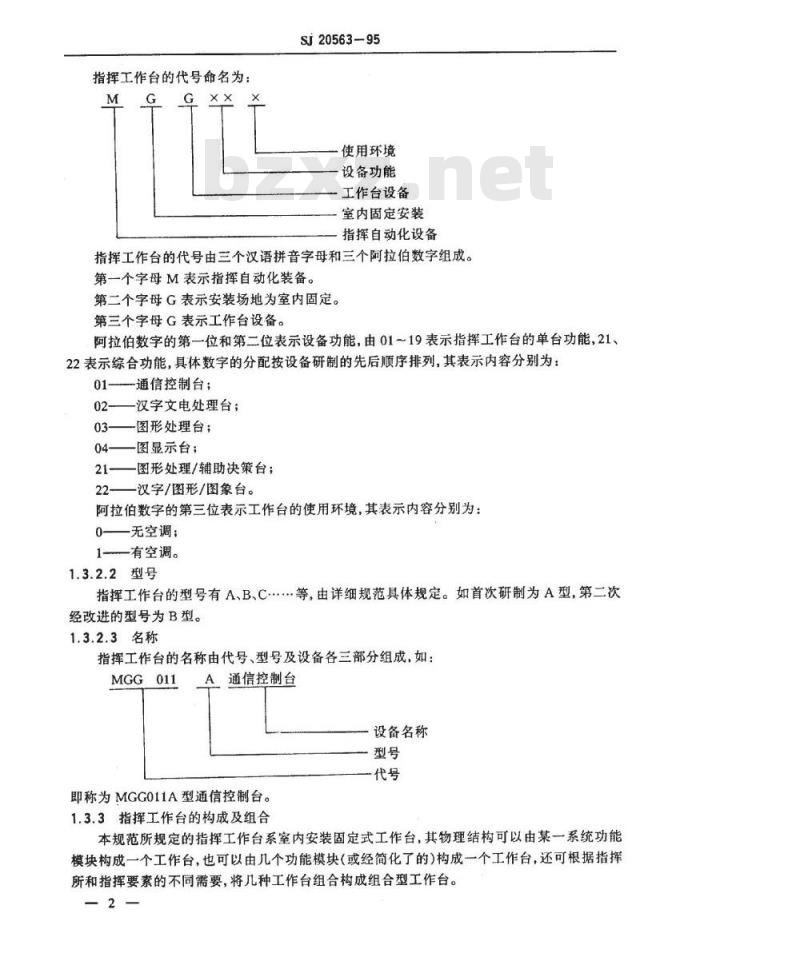

指挥工作台的代号命名为:
sj20563-95
使用环境
设备功能
工作台设备
室内固定安装
指挥自动化设备
指挥工作台的代号由三个汉语拼音字母和三个阿拉伯数字组成。第一个字母M表示指挥自动化装备。第二个字母G表示安装场地为室内固定。第三个字母G表示工作台设备。
阿拉伯数字的第一位和第二位表示设备功能,由0119表示指挥工作台的单台功能,21、22表示综合功能,具体数字的分配按设备研制的先后顺序排列,其表示内容分别为:01—通信控制台;
02-—汉字文电处理台;
03——图形处理台;
04——图显示台;
21图形处理/辅助决策台;
22——汉字/图形/图象台。
阿拉伯数字的第三位表示工作台的使用环境,其表示内容分别为:0~—无空调;
1—有空调。
1.3.2.2型号
指挥工作台的型号有A、B、C等,由详细规范具体规定。如首次研制为A型,第二次经改进的型号为B型。
1.3.2.3名称
指挥工作台的名称由代号、型号及设备各三部分组成,如:MGG011
A通信控制台
设备名称
即称为MGGO11A型通信控制台。
1.3.3指挥工作台的构成及组合
本规范所规定的指挥工作台系室内安装固定式工作台,其物理结构可以由某一系统功能模块构成一个工作台,也可以由几个功能模块(或经简化了的)构成一个工作台,还可根据指挥所和指挥要素的不同需要,将几种工作台组合构成组合型工作台。2
2引用文件
GB191--90
GB1988—89
GB2312—80
GB280881
GB2809-81
GB337882
GB3380--82
GB338282
GB338482
GB4943-—90
GB 5007.1-85
GB5007.2—85
GB5199.1--85
GB 5199.2--85
GB6107-85
GB 6345.1-86
GB 6345.2—86
GB6362-86
GB9544-88
GB12034—89
GB12035—89
SJ20563-95
包装储运图示标志
信息处理信息交换用的七位编码字符集信息交换用汉字编码字符集基本集全数字式日期表示法
信息交换用的时间表示法
电话自动交换网用户信号方式
电话自动交换网铃流和信号音
话路传真三类机在电话网中互通技术条件音频四线接口
信息技术设备(包括电气事务设备)的安全信息交换用汉字24×24点阵字模集信息交换用汉字24×24点阵数据集信息交换用汉字15×16点阵字模集信息交换用汉字15×16点阵数据集使用申行二进制数据交换的数据终端设备和数据电路终接设备之间的接口
信息交换用汉字32×32点阵字模集信息交换用汉字32×32点阵数据集电话机频率响应
信息处理系统计算机图形
图形核心系统(GKS)的功能描述信息交换用汉字32×32点阵仿宋体字模集及数据集信息交换用汉字32×32点阵楷体字模集及数据集GB/T13844—92图形信息交换用矢量汉字单线宋体字模集及数据集GB/T1384592图形信息交换用矢量汉字宋体字模集及数据集GB/T13846一92图形信息交换用失量汉字仿宋体字模集及数据集GB/T13847-—92图形信息交换用失量汉字楷体字模集及数据集GB/T13848--92图形信息交换用失量汉字黑体字模集及数据集GB/T14242-93信息交换用汉字64×64点阵黑体字模集及数据集GB/T14243--93信息交换用汉字64×64点阵楷体字模集及数据集GB/T14244-93信息交换用汉字64×64点阵仿宋体字模集及数据集信息交换用汉字64×64点阵末体字模集及数据集GB/T14245-93
GJB100--86
GJB 150.1—86
GJB150.3—86
GJB150.4—86
GJB 150.16-86
GJB 150.17--86
GJB 150.18—86
面板、机架、机柜的基本尺寸系列军用设备环境试验方法总则
军用设备环境试验方法高温试验军用设备环境试验方法低温试验军用设备环境试验方法
振动试验
军用设备环境试验方法免费标准bzxz.net
噪声试验
军用设备环境试验方法
冲击试验
GJB151—86
GJB152—86
GJB179-86
GJB299--87
GJB450—88
GJB804—90
GJB873—91
GJB877—90
GJB899-90
GJB1148--91
GJB1382—92
3要求
3.1合格鉴定
SJ20563-95
军用设备和分系统电磁发射和敏感度要求军用设备和分系统电磁发射和敏感度测量计数抽样检查程序及表
电子设备可靠性预计手册
装备研制与生产的可靠性通用大纲信息交换用军队标号编码集(基本集)指挥自动化军用地图分幅及编码自动化指挥系统信息交换用代码可靠性鉴定和验收试验
军用指挥工作台通用规范
军用数据库语言SQL
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2可靠性
3.2.1可靠性指标
指挥工作台的可靠性指标用平均故障间隔时间MTBF表示。各台的可靠性指标规定如下:
通信控制台、汉字文电处理台、图形处理/辅助决策台、图象显示台MTBF的可接受值9应分别不小于2000h;综合台MTBF的可接受值?,应不小于1500h。在特定条件下,对具体设备的MTBF指标,还应根据其所担负的任务和配置规模及使用条件,由战术技术指标选择确定并由详细规范规定。3.2.2可靠性设计要求
根据战术技术要求,当总体方案的可靠性指标确定以后,需要对其各组成单元进行可靠性指标分配,使各部分的设计都应有明确的目标。可靠性应按GJB299进行设计,按GJB450进行可靠性管理。具体设计要求见3.4条或由详细规范规定。3.3设计
3.3.1一般要求
3.3.1.1字符集
指挥工作台所用的字符集应符合GB1988、GB2312等有关国家标准的要求。3.3.1.2字型
指挥工作台所用的字型应符合GB5007、GB5199、GB6345、GB12034、GB12035、GB/T13844、GB/T13845、GB/T13846、GB/T13847GB/T13848,GB/T14242、GB/T14243、GB/T14244、GB/T14245等有关国家标准的要求。3.3.1.3军队标号
指挥工作台所用的军队标号应符合GJB804的要求。3.3.2通信控制台的设计
通信控制台的任务是要实现指挥所内外的电话通信(包括电话会议),并可进行传真和数据通信。
SJ20563-95
通信控制台应进行模块化设计,使其能根据需要适当地增减功能,当与其他台组合时,可组成不同种类的型号台或综合台通信控制台的基本组成应包括:电话控制子系统、录音子系统、时钟子系统和诊断自检子系统。
3.3.2.1设备配置
通信控制台的设备配置包括:
电话控制部件;
h.传真机;
录音机;
d。话机:
时钟显示板;
f.数字/模拟保密机。
3.3.2.2联网
通信控制台应能进入本地交换机、市话网、长途交换网和保密电话网(按GB3378和GB3380要求),也可通过专线联网。3.3.2.3电话基本功能
3.3.2.3.1电路类型和容量
适应四种类型:即:
a:外供电的自动用户电话线路或供电用户电话线路;b。非供电方式的载波,磁石用户电话线路;c.本台供电的专用电话线路;
d。非供电方式的二线/四线制用户电话线路。四线接口满足GB3384的要求。所接电路总数量可为8、16、24、32路。只要改变用户控制电路板、用户板性质开关,就可改变供电和非供电用户电话线路的数量。3.3.2.3.2电话手柄
通信控制台设两个手柄。两个手柄既能分时使用同一话路进行通话,也可以同时使用不同的两条话路进行通话。
3.3.2.3.3路由选择和指示灯
每一话路对应一个路由选择键(触摸开关),路由占用状态由路由占用键上的指示灯的不同颜色显示。
3.3.2.3.4呼入和呼出
呼入时,对应路由指示灯应显示相应的颜色、且有呼入铃声。摘下手柄,按路由键,即可进行呼出操作,一次呼出失败可进行重呼。通话结束、挂机后自动拆线,路由指示灯熄灭。3.3.2.3.5路由选择优先控制
若任摘下一手柄,超过5s不按路由键,则应自动接通物理优先级最高的第一路,当第一路已被占用,则自动转入第一路。当有两个或两个用户以上呼入时,摘机自动接通物理优先级高(路由号数小)的线路通话。3.3.2.3.6误操作的自动解除
若按动路由键10s后未摘机,则此次操作被自动解除。3.3.2.3.7拨号制式
SJ20563-95
符合GB3380一82规定的双音多频和脉冲两种拨号制式。3.3.2.3.8静音
应设静音键,且按下该键时,对方听不到本方讲话声。为方便使用,静音键设在手柄上。3.3.2.4扩展功能
3.3.2.4.1转接
用户电话能经本台转接至另一用户,转接时应能插话(或监听),对转接不通的电话能自动处理。
3.3.2.4.2会议电话
利用左手柄可组织会议电话,左手柄在主持会议时右手柄可正常通话。3.3.2.4.3对讲
左右手柄可分时使用对讲功能,并可用内藏或外接麦克风通话。3.3.2.4.4模拟和数字加密
应设有模拟加密键和指示灯,操纵该键即可进行加密或解密。应设有数字加密接口。
3.3.2.4.5通播
左手柄应具有载波、磁石、供外电用户线路的通播功能3.3.2.4.6保留和恢复
左右手柄在通话时,对另外呼入的用户具有多次保留、恢复功能。3.3.2.4.7头送受话器通信
左右手柄均可用头戴送受话器代替通话。3.3.2.4.8放音电话
打电话时,应能接通录音机进行录音并能将录好的磁带放音。3.3.2.4.9备用手柄
根据需要可设备用手柄,备用手柄只能接电话,不能主动打电话。备用手柄可延伸供夜间值班使用。
多功能拨号
3.3.2.4.10
能实现直接拨号、记忆拨号、储存号、重拨号等。3.3.2.5电话并机功能
3.3.2.5.1并机
两台通信控制台按GB6107规定的接口连接,外来电话线路并联到两台对应电话输入接线端上,即能并机工作。
3.3.2.5.2信息传送和控制
一个通信控制台的工作状态,尤其是路由占用情况,通过GBB6107规定的接口,即自动传送到另一台,两台的四个手柄可以分时使用所有用户电话线路中的不同路由进行通话,而不会混乱。
3.3.2.5.3转台
左右手柄都应具有转台功能,即能将本台接收的电话转到与其并联的另一台。3.3.2.5.4监听
左右手柄都应具有对另一台的通话情况进行监听的功能。3.3.2.6传真通信及其他功能
3.3.2.6.1传真通信
SJ20563-95
除本台供外电用户线路外,均可分时使用传真通信接口连接,传真机进行点对点传真通信。
传真机通常选用三类机,传真三类机在电话网中互通的技术条件按GB3382的有关规定执行。
3.3.2.6.2调制解调器
汉字文电处理台利用调制解调器,可以通过本台提供的电路进行点对点数据通信。3.3.2.6.3打印值班日志
本台通过GB6107规定的接口与汉字文电处理台相连,通信台的值班日志(起止时间、电话方向等)由汉字文电处理台打印机打印。3.3.2.7诊断和自试功能
3.3.2.7.1诊断
开机即能自动诊断电话控制部件的好坏,并有指示灯以指明开机状态。3.3.2.7.2自检
运行自检软件,利用灯光、声响,能检查机内电路和各种操作按键的好坏。3.3.2.7.3自试
脱开外线时,左右手柄互相通话,能检查机内相关电路及软件的好坏。3.3.2.8录音功能
录音功能包括:
a。应有两套双卡双声道专用录放音设备,并与左右手柄对应;b能自动/人工启动录音设备;
c.双卡自动换卡不间断重叠录音、录时;d.两套四卡录音部件均可分时利用一套放音电路放音;放音时能自动向时钟系统提供录音时的时间信号,并在显示屏上显示出来:e.
f.当一卡处于电话放音状态时,另一卡仍能录音;g,打电话时放音,把所放内容传向对方。3.3.2.9时钟功能
3.3.2.9.1时钟显示
应设有一部供专用并以数字显示日历和时间的时钟,包括年、月、日、星期、时、分、秒,平时能显示北京标准时间,通过时区键还能显示世界时,包括世界主要城市的24时区世界图屏。时钟能用人工校对,也能用外钟源同步,并机时不中断走时,日期和时间的表示方法符合GB2208和GB2209的规定。
3.3.2.9.2定时叫醒
在未来的24h内,可以预置一个时间,到时发出8~10s的断续告警声。3.3.2.9.3录音记时
电话录音时,自动提供北京标准时间的时钟信号。3.3.2.9.4电话日志
能自动提供打电话的起止时间日志。3.3.3汉字文电处理台的设计
汉字文电处理台承担指挥要素中日常涉及到的各种文电、统计报表、报告等业务消息的处SJ20563-95
理、传输和接收;进行汉字的输入、输出、文件起草、编辑、存储、检索;作为“终端”,进行近程、远程通信、还有情报检索、文电收发、语音的识别和合成等功能汉字文电处理台应采用模块化设计,并能根据需要增减功能,或和其他台组成综合台。3.3.3.1微型计算机的选型和配置3.3.3.1.1主机系统选型和配置
中央处理器:按具体功能选,如采用80386以上的32位微处理器,主频25MHz以上;
一协处理器:按具体功能选,如采用80387以上的浮点处理器;一内存:8MB以上;
硬盘容量:380MB以上;
软盘:1.2MB+360KB(或1.44MB);彩色显示器:VGA(或TVGA.SVGA):监视器:彩色CRT36cm(或以上):四串一并卡。
3.3.3.1.2其他设备选型
以太网接口板;
通信控制板(选件);
一语音处理设备:
一加密机接口;
一调制解调器;
汉字打印机
3.3.3.2软件环境选型
3.3.3.2.1系统软件环境选型
一操作系统:UNIX系统V3.2以上版本,并需增加汉字输入输出,以及有关驱动程序;一语言:C、FORTRAN、Ada;
数据库:ORACLE6.0版以上;
字库:24×2432×32,64×64点阵:一网络:与全军指挥自动化网兼容的网络软件。3.3.3.2.2支撑软件
汉字输入输出软件;
一点对点通信软件;
一安全保密软件。
3.3.3.2.3汉字文电处理台应提供的软件中西文全屏幕编辑软件:
报表统计软件:
一文电处理软件;
一近、远程情报检索软件;
一语音识别和合成软件。
3.3.3.3汉字输入、显示和打印
3.3.3.3.1汉字输入方式
SJ20563-95
应有五笔字型,汉语拼音,国标,区位码,五笔划及联想等汉字输入方式供选用,并允许用户增加新的输入方式,具有自编码和自定义词组的功能。具有语音输入方式,用语音输入(语音识别)特定人讲的词组,最大词组数为2000组,每组不超过12个汉字。以字为基础的字词结合语音输入方式。语音输入可做为键盘输入手段的补充。
3.3.3.3.2显示
显示采用光栅扫描体制,字符显示分辨率为640×480并兼容640×504,汉字显示字数为40×24并兼容40×28,汉字字型采用15×16点阵。应有视频接口,其接口参数参照GJB878有关规定执行,根据需要将屏幕内容显示在大屏幕上,或其他台的大屏幕监视器上。3.3.3.3.3汉字打印
能按军用公文格式打印排版中西文文件,应具有宋、仿宋、黑体、楷体等字体可选,可打印24×24等多种点阵汉字,字号为1号~6号可选。3.3.3.4汉字编辑功能
汉字编辑功能支持中西文全屏幕编辑,编辑输入主要用键盘输入,也支持语音输入方式。汉字编辑功能包括下述内容:中西文录入:光标控制(移动、复位、闪烁);插入(字符、字符串、空行);删除字符(中、西文一次一个全字)、行、句、段、修改(字、字符串);文件移动和复制(句段移到光标处、句段作为文件存盘);排板(自然段排版、左右边界设置、行距设置、字体、字号选择);打印控制(打印排版设置打印页号及每页行数);系统辅助(帮助、行删除恢复、连续执行命令、制表符输入等):汉字显示,可显示40×25行,15×16点阵的汉字;上机身份识别(安全锁+口令字和使用权限(阅读、修改、打印、复制)的限制等功能。3.3.3.5情报检索功能
情报检索具有文件和数据管理功能。它能存储、修改、更新和检索常用的文件、数据资料。检索方式有目录检索、主题词检索、序号检索和日期检索等,负责对文献库的管理和操作,既有前台的本机操作,又提供远程访问功能。情报检索具体描述:文件库管理,文件库用户管理包括增加、删除、授权功能、对文献库结构管理包括定义、修改、删除功能:主题词库管理包括对主题词的录入、查询、修改、删除;对分类库管理包括对分类记录的录入、查询、修改、删除:对系统信息检索包括对库结构和库元素的检索、检索表定义、文件库的装卸功能等。检索方式按主题词、目录、序号、日期检索;远程访问,包括远程注册,远程文献检索、转储等功能。3.3.3.6文电通信功能
文电通信具有数据和文电的收发和处理功能。对汉字文电起草、编辑(可由汉字编辑功能完成)、存储、显示和打印,以及文电的收、发处理功能;对形成文件的图表、表格,数据进行收发处理;系统在编辑或做其他作业时,有来报应能及时指示来报方向和等级,支持汉字文电处理台在局域网内和全军自动化指挥网中进行信息传递;接收报文,经确认后,自动生成“回执”,并发往发文单位,且自动标出收发报时间设立日志,登录每天收发的报文并保存一星期,报文即将存满之前应能告警:且有点对点通信功能,即通过调制解调器与其他工作台或微机通信。
3.3.3.7报表统计功能
报表统计包括统计处理和表格处理,由统计处理部分得到的统计结果,可输到由表格处理设计的表格中。
