【电子行业标准(SJ)】 通用硬同轴传输线及其法兰连接器详细规范

UDC621.315.212:621.643.412
中华人民共和国国家标准
GB6644-—86
降为SJ/T10795-96
通用硬同轴传输线
及其法兰连接器详细规范
General purpose rigid coaxial transmission linesand their associated flange connectorsDetail specification
1986-07-31发布
1987-06-01实施
国家标佳局批准

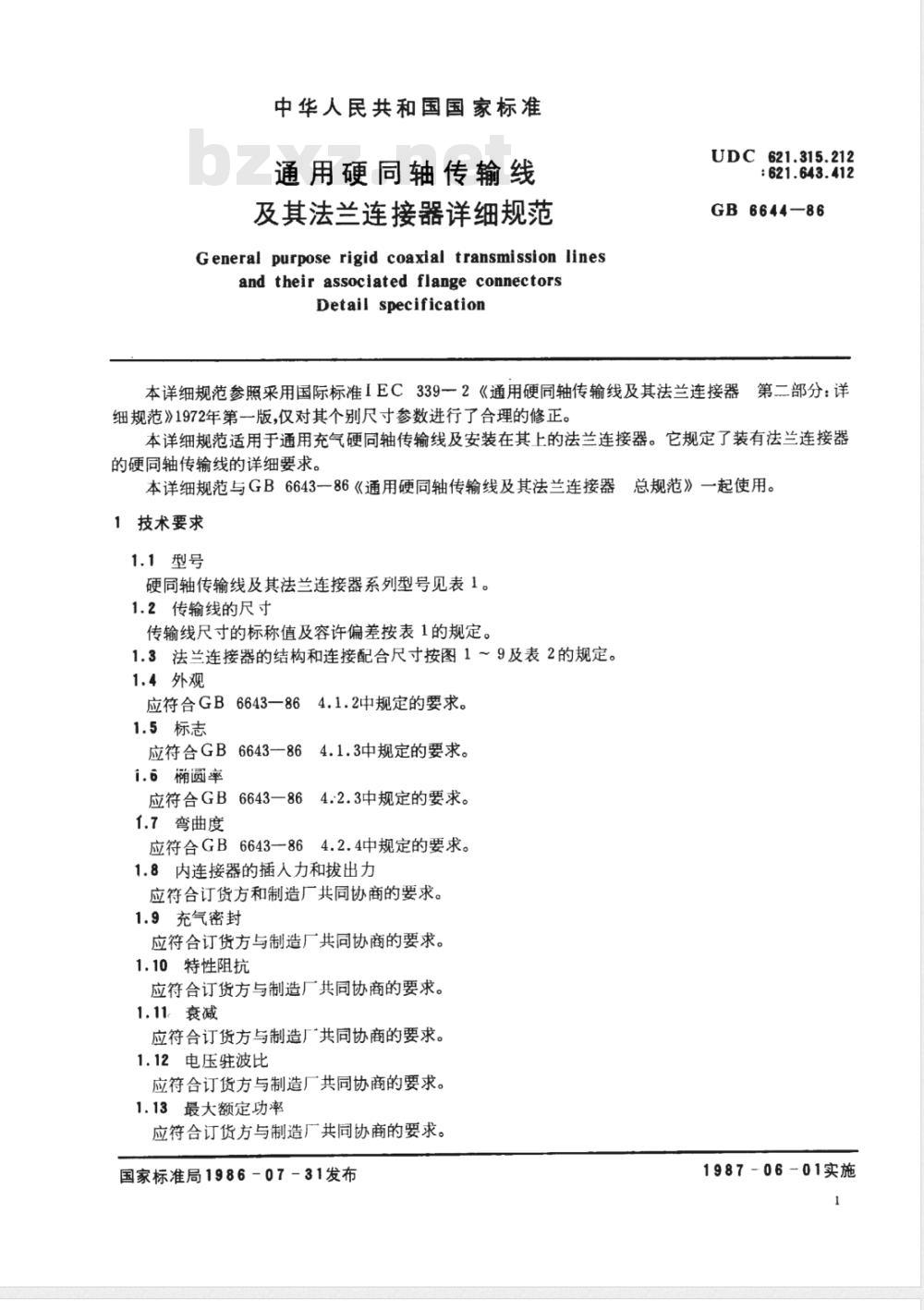

中华人民共和国国家标准
通用硬同轴传输线
及其法兰连接器详细规范
Generalpurposerigid coaxial transmissionlinesand their associated flange connectorsDetail specification
UDC 621.315.212
:621.643.412
GB 6644-86
本详细规范参照采用国际标准IEC339一2《通用硬同轴传输线及其法兰连接器第二部分：详细规范》1972年第一版,仅对其个别尺寸参数进行了合理的修正。本详细规范适用于通用充气硬同轴传输线及安装在其上的法兰连接器。它规定了装有法兰连接器的硬同轴传输线的详细要求。
本详细规范与GB6643一86《通用硬同轴传输线及其法兰连接器总规范》一起使用。1技术要求
1.1型号

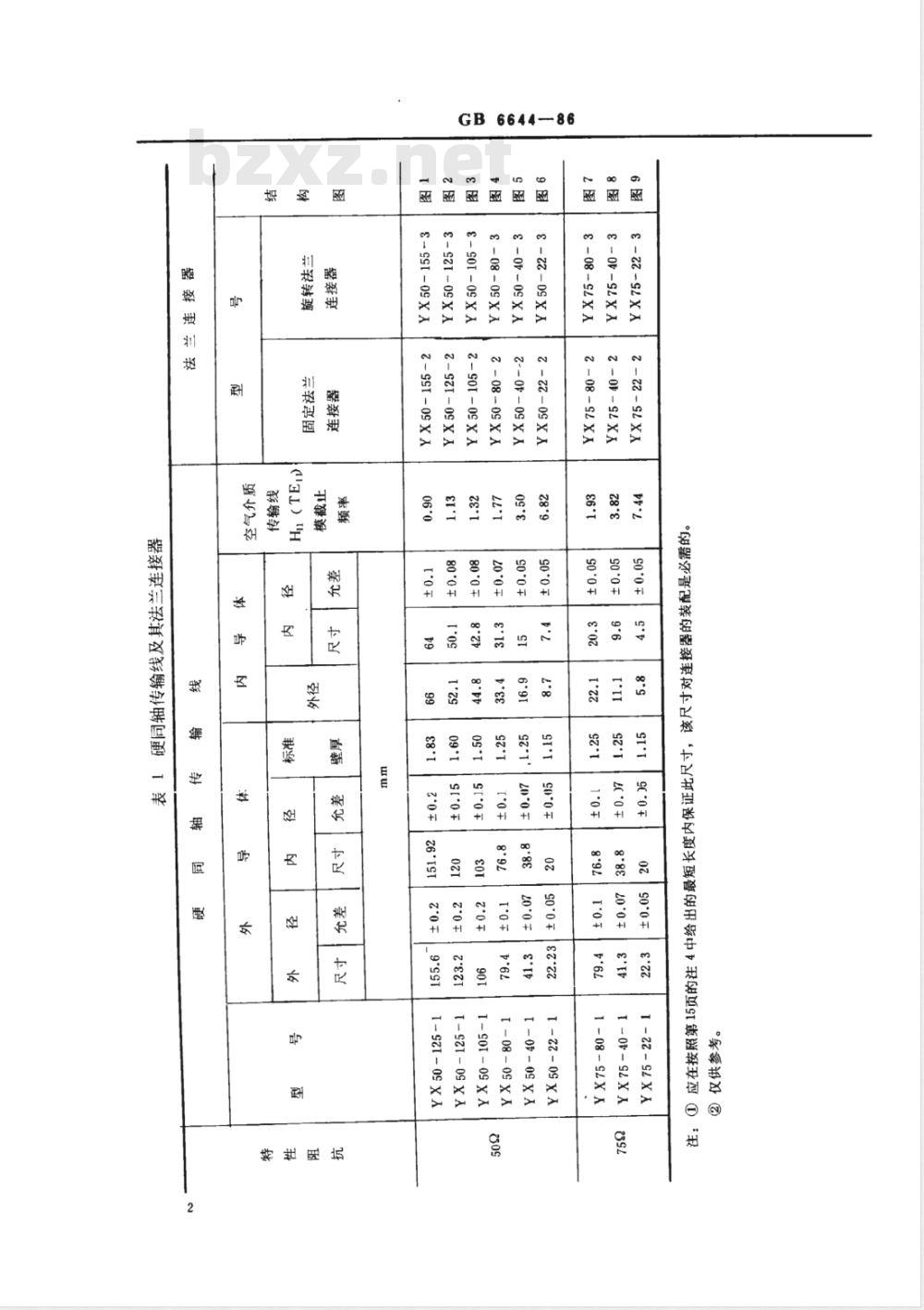

硬同轴传输线及其法兰连接器系列型号见表1。1.2传输线的尺寸
传输线尺寸的标称值及容许偏差按表1的规定。1.3法兰连接器的结构和连接配合尺寸按图1～9及表2的规定。1.4外观
应符合GB6643一864.1.2中规定的要求。1.5标志
应符合GB6643—86
64.1.3中规定的要求。
i.6椭圆率
应符合GB6643-864.2.3中规定的要求。1.7弯曲度
应符合GB6643一864.2.4中规定的要求。1.8内连接器的插人力和拔出力
应符合订货方和制造厂共同协商的要求。1.9充气密封
应符合订货方与制造厂共同协商的要求。1.10特性阻抗
应符合订货方与制造厂共同协商的要求。1.11．衰减
应符合订货方与制造厂共同协商的要求。1.12电压驻波比
应符合订货方与制造厂共同协商的要求。1.13最大额定功率
应符合订货方与制造厂共同协商的要求。国家标准局1986-07-31发布
1987-06-01实施
6644-86
08- s2 x
80f0sX
- 08 - 09
90T -0S
sS 0 x a
- 0 - 2
-08-09
90°0+
80'0 +
20*0 +
1 0f - 09
特性阻抗
固定螺栓尺寸M10×45

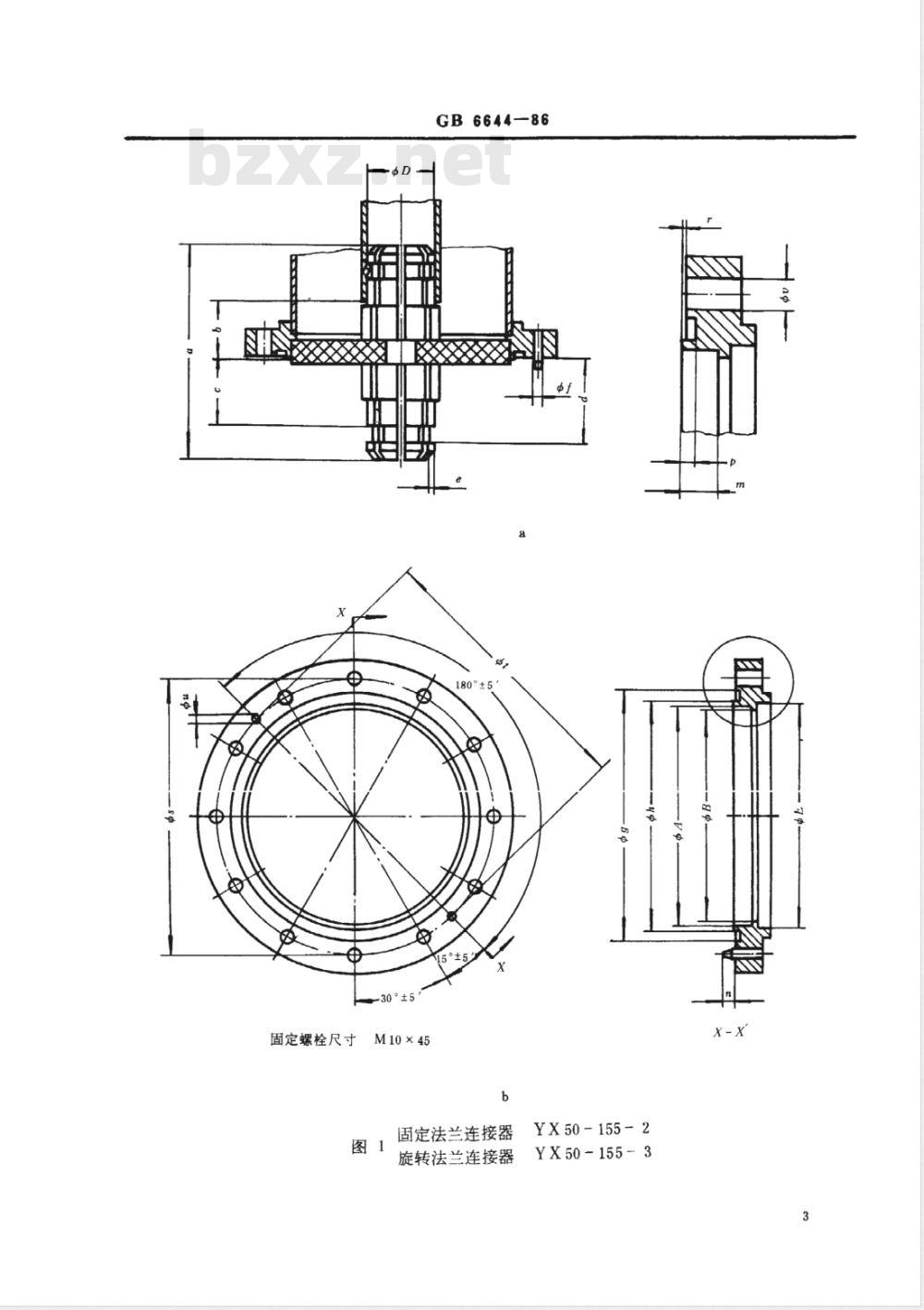

GB6644-86
固定法兰连接器
旋转法兰连接器
YX50-155-2
YX50-155-3
固定螺栓尺寸M10×45
GB6644-86
22°30
固定法兰连接器
旋转法兰连接器

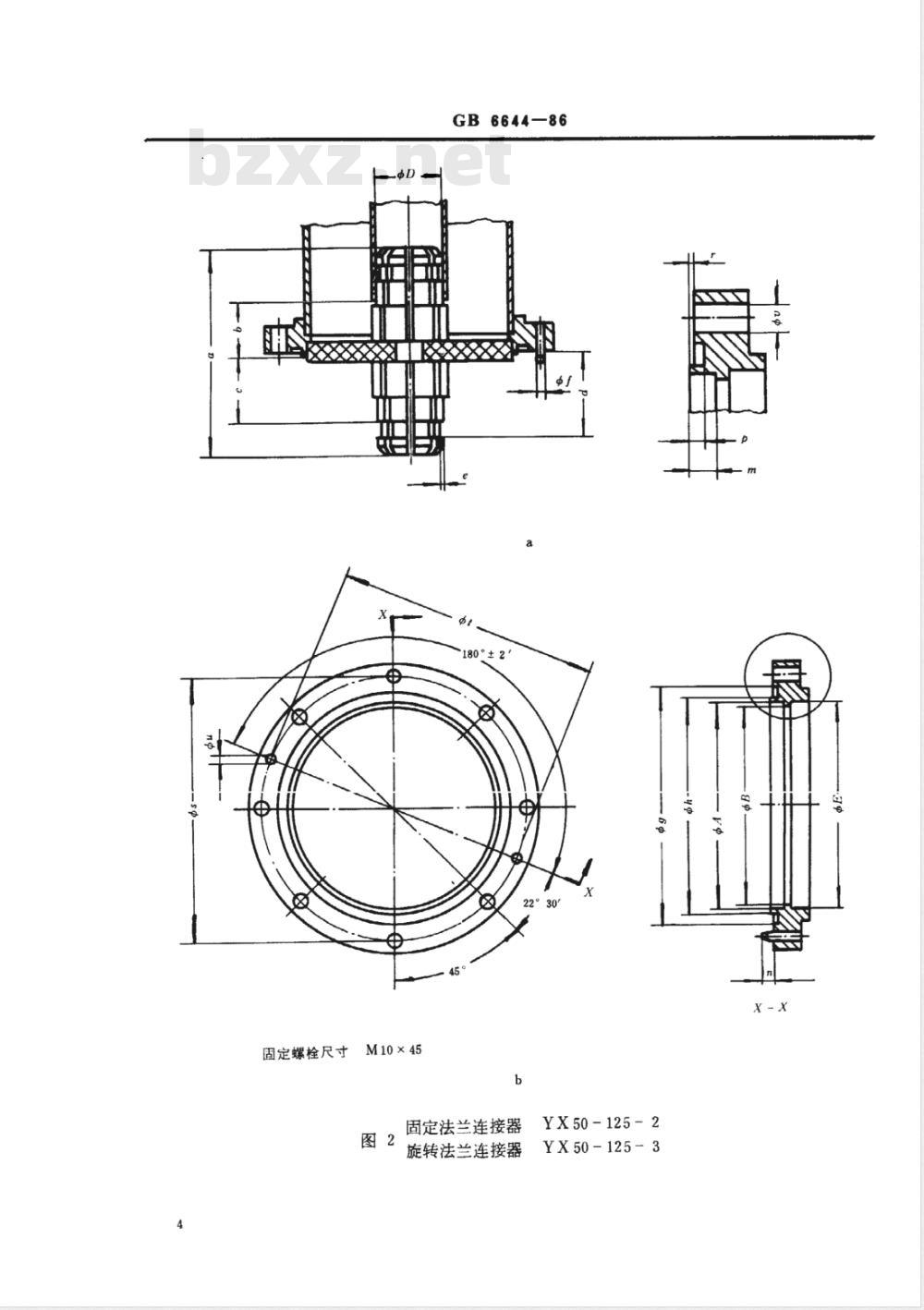

YX50-125-2
YX50-125-3
GB6644-86
固定螺栓尺寸
M10×45
固定法兰连接器wwW.bzxz.Net
旋转法兰连接器
YX50-105-2
YX50-105-3
60°± 15
GB6644—86
固定螺栓尺寸M10×35
固定法兰连接器
旋转法兰连接器
YX50-80-2
YX50-80-3
15°±12
固定螺栓尺寸
GB6644-86
150°±
M8×35
外形可以是非圆形如点划线所示b
固定法兰连接器
旋转法兰连接器
YX50-40-2
YX50-40-3
固定螺栓尺寸
GB 6644-86
M6×25
固定法兰连接器
旋转法兰连接器
YX50-22-2
YX50-22-3
60°±15°
固定螺栓尺寸
GB 6644-86
M10×35
固定法兰连接器
旋转法兰连接器
YX75-80-2
YX75-80-3
15°±12
GB6644-86
150°±5
固定螺栓尺寸M8×35
外形可以是非圆形如点划线所示b
图8固定法兰连接器
旋转法兰连接器
YX75-40-2
YX75-40-3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
