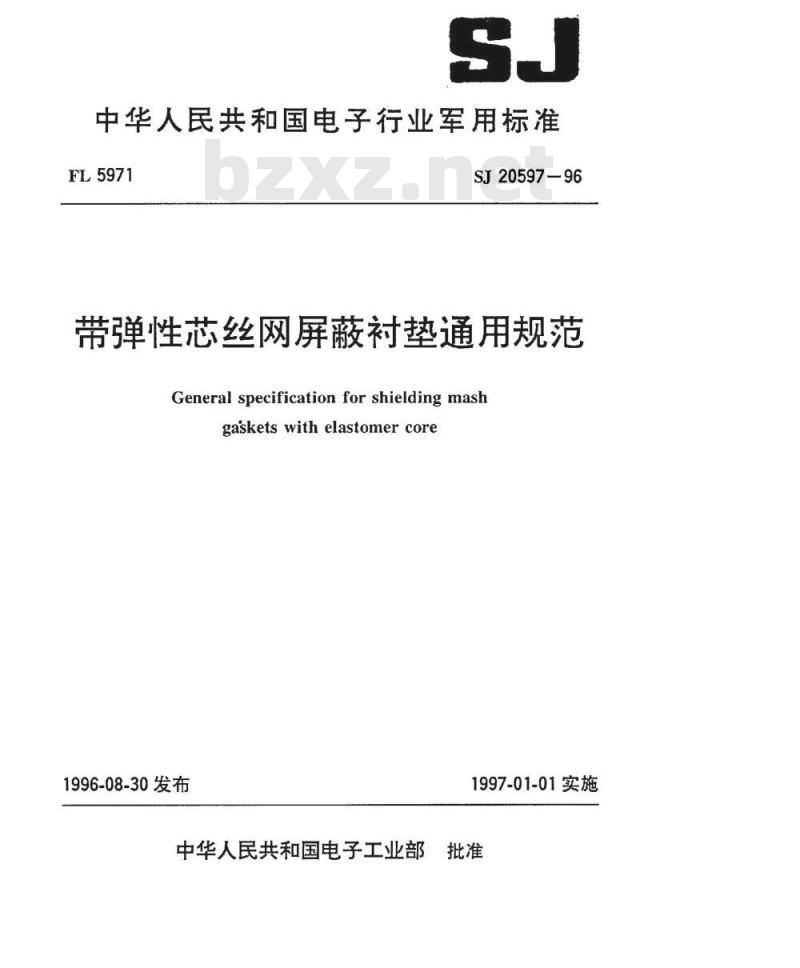

【电子行业标准(SJ)】 带弹性芯丝网屏蔽衬垫通用规范

中华人民共和国电子行业军用标准FL5971
SJ20597-96
带弹性芯丝网屏蔽衬垫通用规范General specification for shielding mashgasketswithelastomercore
1996-08-30发布
1997-01-01实施
中华人民共和国电子工业部

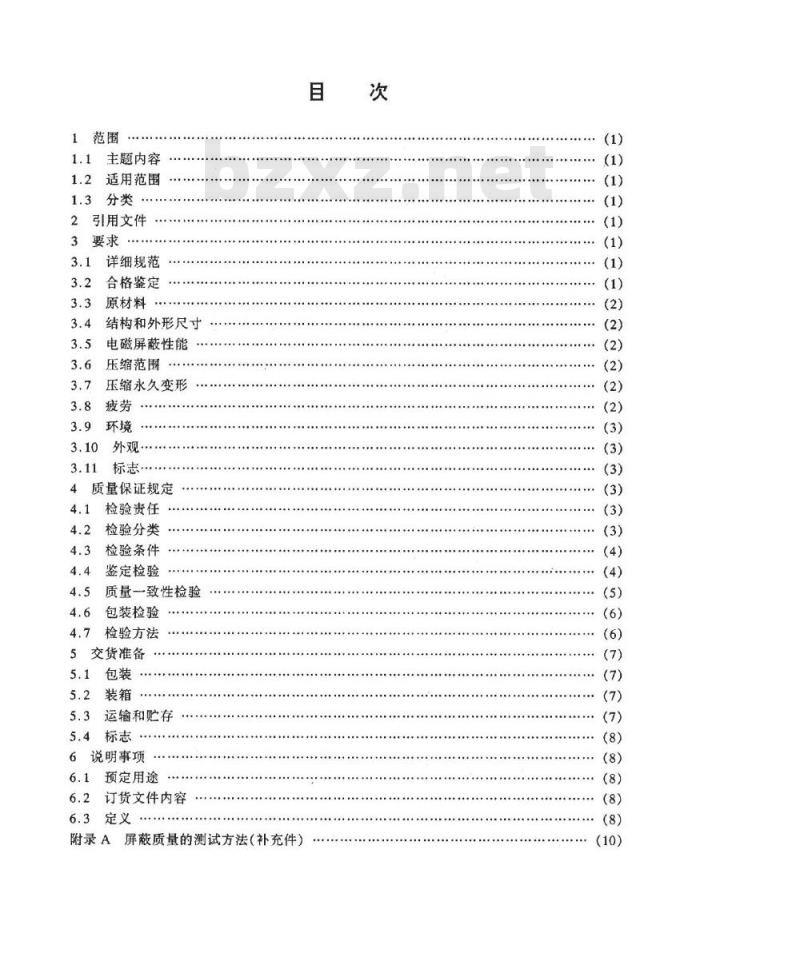

1范围
1.1主题内容
适用范围
1.3分类
2引用文件
3要求
详细规范
合格鉴定
3.3原材料
结构和外形尺寸
电磁屏蔽性能
压缩范围
压缩永久变形
4质量保证规定
检验责任
检验分类
检验条件
鉴定检验
质量一致性检验
包装检验
检验方法
5交货准备
5.1包装
运输和贮存
6说明事项
6.1预定用途
6.2订货文件内容
6.3定义
附录A屏蔽质量的测试方法（补充件）目

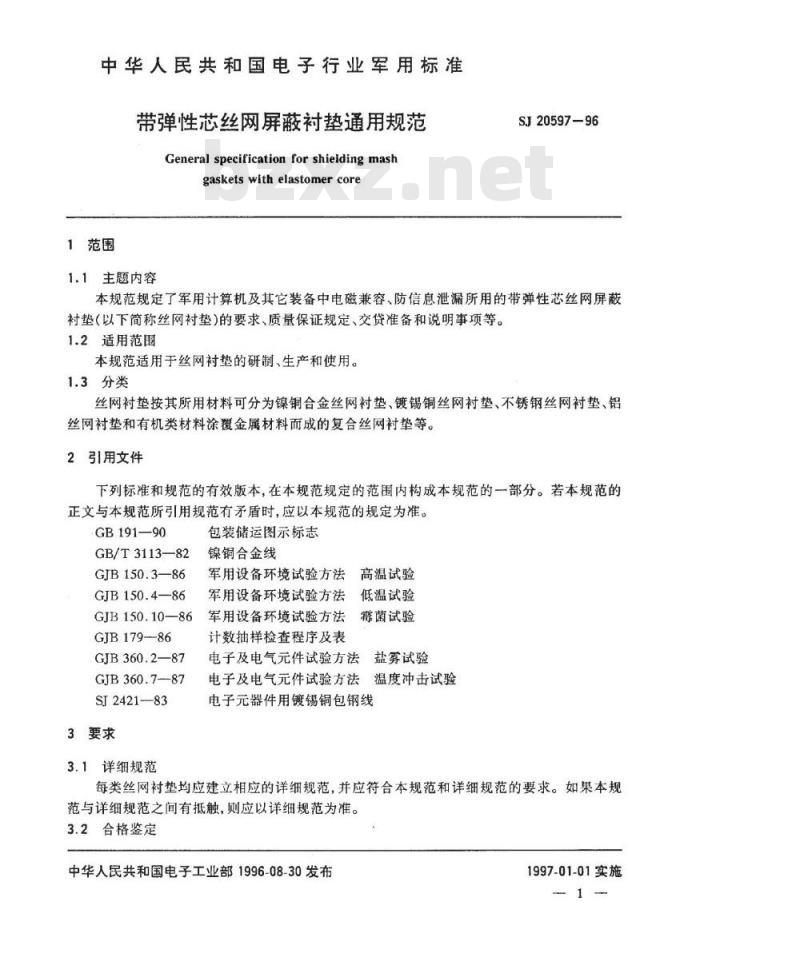

中华人民共和国电子行业军用标准带弹性芯丝网屏蔽衬垫通用规范General specification for shielding mashgaskets with elastomer core
1范围
1.1主题内容
SJ20597-96
本规范规定了军用计算机及其它装备中电磁兼容、防信息泄漏所用的带弹性芯丝网屏蔽衬垫（以下简称丝网衬垫）的要求、质量保证规定、交贷准备和说明事项等。1.2适用范围
本规范适用于丝网衬垫的研制、生产和使用。1.3分类
丝网衬垫按其所用材料可分为镍铜合金丝网衬垫、镀锡铜丝网衬垫、不锈钢丝网衬垫、铝丝网衬垫和有机类材料涂覆金属材料面成的复合丝网衬垫等。2引用文件
下列标准和规范的有效版本，在本规范规定的范围内构成本规范的一部分。若本规范的正文与本规范所引用规范有矛盾时，应以本规范的规定为准。GB191—90
GB/T3113——82免费标准下载网bzxz
GJB 150.3—86
GJB 150.4—86
GJB150.10—86
GJB179-86
GJB360.2—87
GJB360.787
SI2421-83
3要求
3.1详细规范
包装储运图示标志
镍铜合金线
法高温试验
军用设备环境试验方法
军用设备环境试验方法
低温试验
军用设备环境试验方法
霉菌试验
计数抽样检查程序及表
电子及电气元件试验方法：盐雾试验电子及电气元件试验方法温度冲击试验电子元器件用镀锡铜包钢线
每类丝网衬垫均应建立相应的详细规范，并应符合本规范和详细规范的要求。如果本规范与详细规范之间有抵触，则应以详细规范为准。3.2合格鉴定
中华人民共和国电子工业部1996-08-30发布1997-01-01实施
SJ20597-96

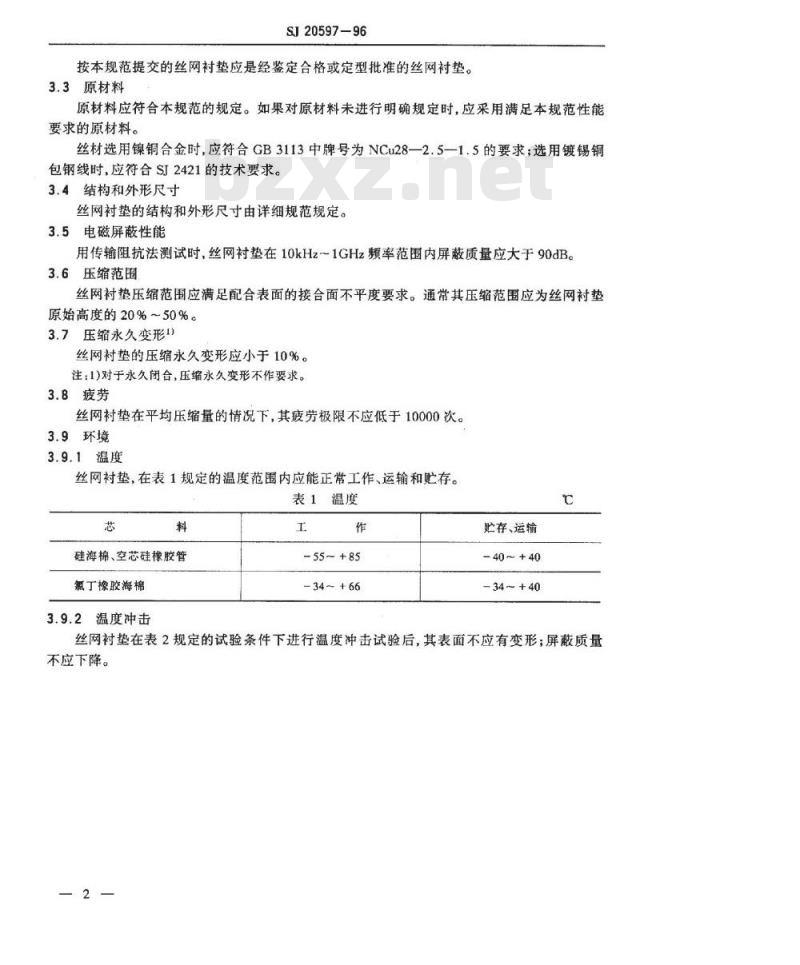

按本规范提交的丝网衬垫应是经鉴定合格或定型批准的丝网衬垫。3.3原材料
原材料应符合本规范的规定。如果对原材料未进行明确规定时，应采用满足本规范性能要求的原材料。
丝材选用镍铜合金时，应符合GB3113中牌号为NCu28一2.5—1.5的要求；选用镀锡铜包钢线时，应符合SJ2421的技术要求。3.4结构和外形尺寸
丝网衬垫的结构和外形尺寸由详细规范规定。3.5电磁屏蔽性能
用传输阻抗法测试时，丝网衬垫在10kHz1GHz频率范围内屏蔽质量应大于90dB。3.6压缩范围
丝网衬垫压缩范围应满足配合表面的接合面不平度要求。通常其压缩范围应为丝网衬垫原始高度的20%～50%。
3.7压缩永久变形1)
丝网衬垫的压缩永久变形应小于10%。注：1)对于永久闭合，压缩永久变形不作要求。3.8疲劳
丝网衬垫在平均压缩量的情况下，其疲劳极限不应低于10000次。3.9环境
3.9.1温度
丝网衬垫，在表1规定的温度范围内应能正常工作、运输和存。表1温度
硅海棉、空芯硅橡胶管
氯工橡胶海棉
3.9.2温度冲击
-55～+85
-34~+66
贮存、运输
-40~+40
-34~+40

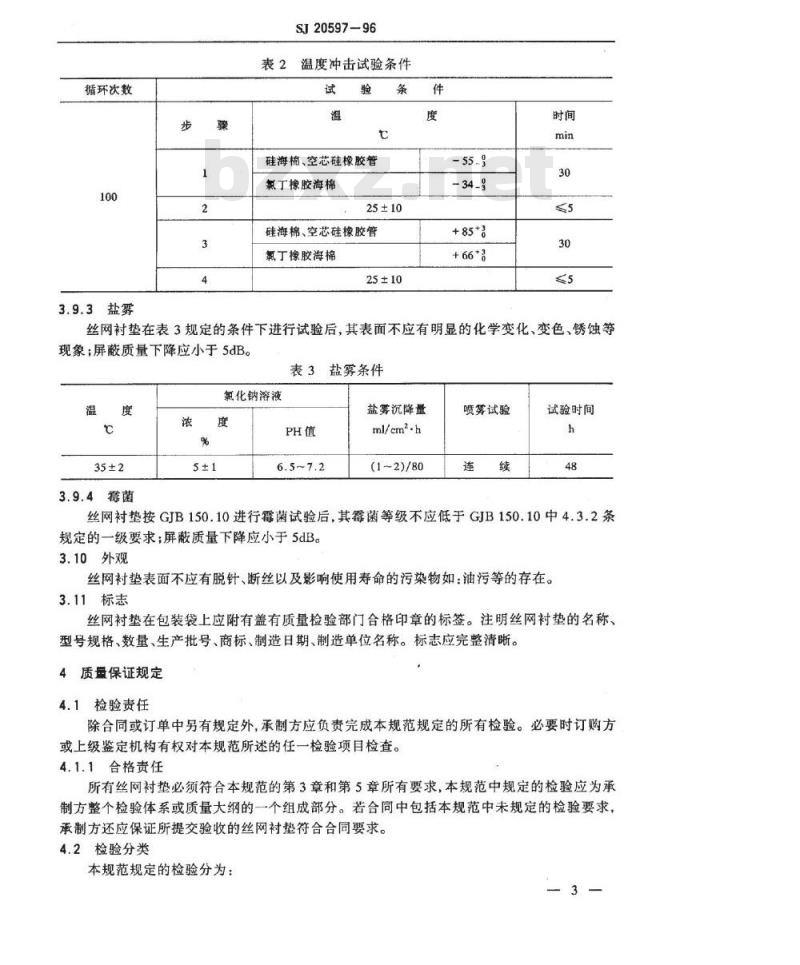

丝网衬垫在表2规定的试验条件下进行温度冲击试验后，其表面不应有变形；屏蔽质量不应下降。
循环次数
3.9.3盐雾
SJ20597-96
表2温度冲击试验条件
硅海棉、空芯硅橡胶管
氯丁橡胶海棉
25±10
硅海棉、空芯硅橡胶管
氯丁橡胶海棉
25±10
丝网衬垫在表3规定的条件下进行试验后，其表面不应有明显的化学变化、变色、锈蚀等现象；屏蔽质量下降应小于5dB。表3盐雾条件
氯化钠溶液
盐雾沉降量
ml/cm2-h
(1~2)/80
喷雾试验
试验时间
丝网衬垫按GJB150.10进行霉菌试验后，其霉菌等级不应低于GJB150.10中4.3.2条规定的一级要求；屏蔽质量下降应小于5dB。3.10外观
丝网衬垫表面不应有脱针、断丝以及影响使用寿命的污染物如：油污等的存在。3.11标志
丝网衬垫在包装袋上应附有盖有质量检验部门合格印章的标签。注明丝网衬垫的名称、型号规格、数量、生产批号、商标、制造日期、制造单位名称。标志应完整清晰。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时订购方或上级鉴定机构有权对本规范所述的任一检验项目检查。4.1.1合格责任
所有丝网衬垫必须符合本规范的第3章和第5章所有要求，本规范中规定的检验应为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范中未规定的检验要求承制方还应保证所提交验收的丝网衬垫符合合同要求。4.2检验分类
本规范规定的检验分为：
a.鉴定检验(定型检验)；
b。质量一致性检验。
4.3检验条件
SJ20597-96
除另有规定外，应在下列试验的标准大气条件下进行：温度：
15~35℃;
相对温度：
20%~80%；
气压：
试验场所的气压。
当某项参数有异议时，应在下列条件下进行检验：温度：
相对温度：
气压：
4.4鉴定检验
23±2℃;
50%±5%：
86106kPac
丝网衬垫在设计和生产定型时，必须进行鉴定检验。鉴定检验应在上级鉴定机构认可的试验室进行。所采用的样品应是在生产中通常使用的设备和工艺所生产的丝网衬垫。4.4.1样本大小
经受鉴定检验的丝网衬垫的样本大小应按表4规定。表4！
鉴定检验
检验项目
结构和外形尺寸
屏蔽性能
压缩永久
低温贮存
高温贮存
温度冲击
4.4.2检验程序
要求章条号
检验方法章条号
样本大小
接收判定数
鉴定检验由表4规定的项目组成，并按所示顺序进行。样本经一组检验合格后，分为三组，分别进行检验。
4.4.3不合格
SJ20597-96
不合格样品数大于表4规定的接收判定数，则鉴定检验不合格，不能给予鉴定批准。4.4.4鉴定合格资格的保持
为了保持鉴定的合格，承制方每12个月应向鉴定机构提交一份报告，作为鉴定合格资格保持的依据。报告应包括以下内容：a已完成产品交收检验（逐批检验）结果的摘要，至少应给出合格批数和不合格批数。b。已进行周期检验的试验结果摘要。摘要应包括不合格样品数和试验模式，还应包括在12个月间隔期间内所进行和完成的全部周期检验的结果。若试验结果的摘要表明不符合本规范和详细规范的要求，并且又没有使鉴定机构认可的纠正措施，则将导致该不合格丝网衬垫从鉴定合格产品目录中被撤消。鉴定合格保持时间为12个月。应在每12个月周期结束后的30d内提交上述报告。未按时提交报告者，则可能会丧失该产品的鉴定合格资格。除周期性提交检验资料外，在12个月周期内的任何时候，一旦检验数据表明丝网衬垫不满足本规范和详细规范要求时，承制方应立即报告上级鉴定机构。
若报告期间没有生产时，则应提交一份报告证明承制方仍具有生产这种丝网衬垫的能力和设施。若连续两个报告期间仍然没有生产，则根据上级鉴定机构的决定，要求承制方提交具有代表性的丝网衬垫，按鉴定检验的要求进行试验。并说明未生产的原因。4.5质量一致性检验
4.5.1逐批检验
逐批检验即是丝网衬垫交收检验。连续批生产的产品，均应进行逐批检验。4.5.1.1检验批应由基本相同条件下生产的，并同时提交检验的同种丝网衬垫组成。4.5.1.2逐批检验由表5规定的项目组成，并按所示顺序进行。4.5.1.3逐批检验应根据GJB179进行一次抽样、判断。检验水平：一般采用一般检验水平Ⅱ、Ⅲ；在宁可增大订货方风险而必须减少样本量时，可采用特殊检查水平S-2、S-3。
可接收质量水平AQL：严重缺陷为1.0；轻缺陷为2.5。缺陷分类：电磁屏蔽性能不符合规定即为严重缺陷，其余为轻缺陷。4.5.1.4检验后应提交完整的记有全部检验数据及检验人员签字的报告。对合格产品应提交证明合格的证件。
表5逐批检验
结构和外形
电磁屏蔽性能
压缩范围
压缩永久变形
4.5.2周期检验
要求章条号
检验方法章条号
严重缺陷
AQL(%）
轻缺陷
SJ20597-96
4.5.2.1批量生产的产品，每批均应进行周期检验；连续生产的产品，至少每年进行一次周期检验；当材料、工艺有较大改变，并且可能影响产品性能时，也应进行周期检验。4.5.2.2周期检验由表6规定的项目组成，并按所示顺序进行。表6周期检验
检验项目
6规定。
要求章条号
检验方法章条号
样本大小
接收判定数
周期检验的样品应在通过逐批检验的产品中随机抽取。样本大小、接收判定数见表4.5.2.4不合格：
如果样品未通过周期检验（即不合格样品数大于表6规定的接收判定数），则承制方应通知上级鉴定机构。在采取纠正措施后，应根据上级鉴定机构的意见，重新进行全部或只对不合格项目进行检验。但在复验表明纠正措施是成功之前，不得进行最后的验收和交货。若复验后仍然不合格，则应将有关资料提供给上级鉴定机构。4.6包装检验
丝网衬垫的包装袋、包装箱、运输和贮存标志的检验，应在每批中随机抽取两件包装箱进行。检验中任何一项不符合要求，则再随机抽取四件包装箱进行检验。如果仍不满足要求，则判包装不合格。
4.7检验方法
4.7.1试验设备和检验装置
承制方应建立和维持具有足够精度、质量和数量的试验设备和检验装置，以便进行所要求的检验。同时应建立和维持符合规定的控制测量和试验及检验装置精度的校准系统。所有的测量和试验设备应预先经过校准或在校准有效期内。4.7.2外观和尺寸
用目测法和满足精度要求的量具进行外观和尺寸检验，以便验证其结构和外形尺寸、外观以及标志等是否符合要求。
4.7.3屏蔽质量
见附录A（补充件）。
4.7.4压缩范围
4.7.4.1试样制备
按试验机要求截取样品，用航空汽油或酒精浸渍（注意不要将端头浸渍）3min后，取出，吹干。
4.7.4.2设备和材料
平面金属板：厚度均；横向尺寸应大于试样尺寸20mm；表面粗糙度R，≤0.2um；板与试样应用合适的非溶剂型粘合体系相粘接。试验机：其位移最小读数值应≤0.05mm：试验力的最小读数应≤0.1N。4.7.4.3试样停放
除了另有规定外，应符合如下规定：a。样品要防止光线直接照射：
SJ20597-96
b.样品应在标准试验室温度下放置至少3h。4.7.4.4试验步骤
测量丝网衬垫的自由高度H。及长度Lo，然后将丝网衬垫压缩0.25mm，测量其压力大小f，测量后卸载。重复测量三次，计算其平均值，以后每次测量时的压缩量AL按0.2mm递增，直至变形不再增加为止：以压力值f/L。为横坐标，以△L/H。×100%为纵坐标绘制曲线。由曲线可知当形变不随压力发生变化时的压缩量即为压缩范围的最大值。4.7.5压缩永久变形
4.7.5.1试验一般应在满足4.7.4.2条要求的试验机上进行。4.7.5.2试验步骤：将丝网衬垫在其最大压缩范围内预压缩一次，然后卸载测量丝网衬垫的自由高度Ho：之后以同样的负荷连续加载3次，卸载后静置3h再测量丝网衬垫的自由高度，两次测量结果的差值应小于自由高度H。的10%。4.7.6疲劳
4.7.6.1测量高度装置的最小刻度应≤0.05mm。4.7.6.2试验步骤：在疲劳试验机上调节其压缩量为丝网衬垫平均压缩量，并以此为振幅；以较低的频率进行疲劳试验（疲劳试验机的试验频率一般不大于2000r/h），若丝网衬垫经10000次压缩后，其变形仍保持在压缩永久变形范围内，并且静置3h，表面不断丝，则疲劳极限应以10000次计算，不再进行试验。
4.7.7环境
4.7.7.1温度、温度冲击
低温贮存试验按GJB150.4进行。高温贮存试验按GJB150.3进行。温度冲击试验按GJB360.7进行。将经受上述试验的样品，置于试验的标准大气条件下放置3h后，进行外观检查和屏蔽质量测试。
4.7.7.2盐雾
盐雾试验应按GJB360.2规定进行，并应符合下列要求：初始检测：在试验标准大气条件下，对受试样品进行外观检查和屏蔽质量测试。最终检测：将经受盐雾试验后的样品进行外观检查和屏蔽质量测试。4.7.7.3霉菌
舞菌试验应按GJB150.10进行，并应符合下列要求：初始检测：在试验标准大气条件下，对受试样品进行外观检查和屏蔽质量测试。最终检测：将经受霉菌试验后的样品进行外观检查和屏蔽质量测试。5、交货准备
5.1包装
丝网衬垫应包装在包装袋内。每个包装袋内只能装同一型号规格的丝网衬垫5.2装箱
包装箱应牢固可靠，应能防潮。包装箱内空隙处应用包装材料填塞。包装箱内一般应有合格证、装箱单、说明书。5.3运输和贮存
5.3.1运输
SJ20597-96
装有丝网衬垫的包装箱应能以任何交通工具运输。运输中应避免雨雪的直接淋，机械碰撞。
5.3.2贮存
丝网衬垫贮存环境应为：温度-40～+40℃、（对氯丁橡胶海棉芯丝网衬垫为一34～+40℃）、相对湿度小于80%、周围无酸性、碱性或其它有害气体的库房。在贮存条件下贮存期不应超过一年。超过贮存期的丝网衬垫应按本规范重新进行检验。5.4标志
5.4.1丝网衬垫包装袋上的标志见3.11条。5.4.2-包装箱标志有：
a.包装箱外应标明：丝网衬垫的名称、型号、规格、数量、重量、商标、包装日期、制造单位名称等；
b。包装箱外应有“小心轻放”、“防潮”等标志。标志应符合GB191的规定。标志不应因自然条件和运输条件而变色或脱落。其它标志可根据产品和包装方式及材料在GB191中选用；
c：除合同另有规定外，包装箱所有文字除数字和型号外一般应为汉字；d。标志应在包装箱的两个相互垂直的醒目位置，并在同一水平线上。6说明事项
6.1预定用途
本规范规定的丝网衬垫预定用于军用计算机及其它装备中，使其达到电磁兼容，防信息泄漏的要求。
6.2订货文件内容
合同或订货单中应载明下列内容：a：本规范的名称、编号；
b详细规范的名称、编号；
c，特殊要求：包括对产品使用环境条件、包装、运输等要求；d。数量等。
6.3定义
6.3.1带弹性芯丝网屏蔽衬垫shieldingmashgasketswithelastomercore在矩形（圆形）海棉（空芯橡胶管）上编织双层单丝丝网而制得的产品。6.3.2结合面不平度jointunevenness结合面不平度是指配合表面的不重合或不吻合程度。6.3.3压缩永久变形compressionset压缩永久变形是指在一组特定的负载时间和温度条件下，形变的测试样品高度下降量。通常用原高度的百分比表示。
6.3.4传输阻抗transferimpedance沿着装有衬垫的屏蔽体连接处一个表面的电位差降低除以流经另一表面的单位电流。6.3.5屏蔽质量shieldingqualitity屏蔽质量S。为表示衬垫连接处屏蔽特性的值。8
式中：入—入射波的波长；
Z衬垫的传输阻抗；
SJ20597-96
So=20lg(Zw/Z4)
当≤入/2元时
Zw=377入/2rg
当≥入/2元时
Zw=3770
—为观察点与源之间的距离。
为简化计算，取Zw=377α，即平面波的波阻抗。9
测量设备与样品
A1.1信号源
SJ20597-96
附录A
屏蔽质量的测试方法
（补充件）
手动调谐和扫描信号发生器都可作为源，输出电平需根据信号接收机灵敏度和所要求的动态范围来匹配。
在输入端需要一个50Q的串联负载。这就需要正确限定信号源并设置输入电流为常数值，因为衬垫的低阻抗不会对502负载有显著增加。A1.2信号检测仪
许多仪器均可作为测试夹具输出端的检测仪器。因为衬垫的阻抗远小于12，即使502输入装置也如同高阻抗测试仪器一一样。因此射频毫伏表、EMI测量仪、频谱分析仪、网络分析仪都是可取的测试仪器。
A1.3测试夹具
测试夹具结构图见图A1。
50欧姆部件
外衬垫护图
外连接衬垫
接触板
内连接衬垫
测试衬垫
衬垫护圈
内连接衬垫
接取瑞
A1.4检测仪器灵敏度
输入连接器（uG-29N同轴系列）基板
内连接衬垫
压缩弹簧
输出连接器
测试夹具结构图
信号电平测量值应至少大于检测仪器灵敏度电平6dB。10
